Artikkel: Vi "modder" to WLAN kort.. *oppdatert*

[MuLtiPoWa]

sitter her nå med et orinoco gold kort som skal moddes med rpsma kontakt. Bytte ut mc kontakten, men jeg lurer på om noen har et tips eller to på hvordan jeg skal åpne kortet uten å fucke det.



Tar også imot driver tips til bossting av sendeeffekten

[mad_arab]

Ser for meg at noen får stråleskader av dette

[Simen1]

Ser for meg at noen får stråleskader av dette

ArcticOC på sykehus

[MuLtiPoWa]



Noen som vet hvor jeg skal lodde senterleder og skjermen når jeg har fjernet mc kontakten?

[acon]

Hei

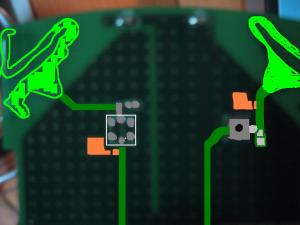

Har gått til anskaffelse av et Topcom Skyr@cer 3054 kort... men det er ikke helt likt til det ArticOC moddet... så derfor spør jeg for å være helt sikker



Hvor skal jeg bryte banen?

[tbend]

Må man lodde på jordinga?

[XeNoMoRpH]

Jeg liker dette forumet bedre og bedre. Har så smått begynt med noe modding av WLAN-kort selv, pluss fått laget meg en liten cantenna. Stå på! Veldig bra med så detaljert informasjon som finnes her.



Edit:



Jeg har nylig fått meg Dlink DWL-G122, som var rimelig likt den usb-donglen som ble nevt i tekst og bilder tidligere (bare at her var konnektoren på oppsiden). Hvilken type konnektor er dette, er det evt. mulig å få en kabel fra denne standarden til RP-SMA?

Endret 6. oktober 2005 av XeNoMoRpH

[Prelude]

Multipowa.



sånn det bildet ser ut så kan senterlederen være både den tynne korte lederen som stikker ut til venstre og den som stikker ned. skaff deg ett multimeter (200,- på clas ohlson/biltema) og sjekk senterpinnen på kontakten og finn ut hvor senter er tilkoblet. ang. jord så er det alt annet rundt den kontakten.



mulig jeg tar feil her, men trolig så inneholder den mc kontakten en bryter som kobler ut de interne antennene når en ekstern antenne blir tilkoblet, så du må prøve å finne ut om dette stemmer eller ikke, og så ta valget om du vil fortsette med modden eller ikke dersom dette stemmer.



acon.



kort sagt, der det passer for deg. tenk på hvor kontakten skal stå, om du kan plugge inn kortet i maskinen uten at kontakten kommer i veien, hvilken retning du vil ha antenne-ledningen og om kontakten skal være over eller under kortet og til sist men det absolutt viktigste, at du har kort vei til både signal og jord på kortet.

jeg har mest sannsynlig plassert kontakten på høyresiden på bildet (viss det er toppsiden av kortet, det ser ut som led lampene øverst så jeg satser på at det er toppsiden av kortet vi ser på bildet), med rp-sma kontakten plassert i området rett etter den lille kontakten på kortet og at kontakten peker til høyre. (det skulle bli pekende bakover når kortet er montert i maskinen din)



tbend.



ja.



xenomorph. det var min DWL G132 usb dongle.. sniff.. savner den enda!



akkurat sånn i forbifarten så husker jeg ikke navnet på den kontakten men jeg vet at den er dyr og meget svakt konstruert som gjør at den går meget lett istykker, så den er upassende til eksterne antenner.



du må nok finne ut hvor signalet går og lodde på en antenne-ledning med en rp-sma kontakt i den ene enden, akkurat hvor og hvordan du ordner det kan jeg ikke svare deg på men jeg har en teori på om jeg hadde skjøytet banen der jeg brøyt den, samtidig som jeg lot antenne-kabelen være tilkoblet på det punktet og koblet ut selve antennen på dongelen så hadde det virket. tror jeg. Merk tror, da jeg har ikke skaffet meg en ny og prøvd igjen.

[XeNoMoRpH]

Prelude: Takk for info. Kommer vel til å gå for RP-SMA. Kjøpte meg nylig et G520+ pci-kort kun for vinkel-RP-SMA'en. Litt snobberi kanskje, men man kan jo som ArcticOC sier, lodde på coax direkte på printet på det som er spare.



Er litt usikker på om det er plass til denne på printkortet til USB donglen, men tror det skal gå. Den 'antennen' som ikke er i bruk er jo strengt tatt ikke nødvendig, og man kanskje utnytte de banene som går dit. Om det skjærer seg helt med plassen, kommer jeg til å bruke vinkel-kontakten på et G650+ PC-CARD, men sistnevnte har ikke 100% moduler helt ennå for Linux. Ville helst brukt Kismet. :/

[kim_b]

Kjempebra guide, inspirerende.



Jeg lurer på et par ting, som ved topcom kortet her i tråden og andre kort som har 2 antenner. Finnes det noen forskjell på disse to antennene som gjør den ene eller andre bedre egnet til modding? er det snakk om at en antenne er 802.11a og andre 802.11b/g ? Hvis det er forskjell, hvordan finner man det ut?



På forhånd takk.



Kim

[Bowman]

hei lurte på å skaffe et sånt kort:

https://prisguiden.no/vis_produkt.p...roduct_id=35008



og modde seff...



tengte også å bruke en biquad på ruteren. noen som har tall på ca hvormye deler++ til moddingen og biquaden?



noen som vet om det kansje det er bra nokk dekning på 200m gjennom div hus mellom biquaden og et "vanlig" wlan kort? (biquaden skal ikke stå i parabol)



et det stor stråling fra biquaden?



på forrhond takk for svar...

[Skallesei]

Hvilket kort (usb/pc-card) er det ultimate for modifisering med ekstern antenne akkurat nå?!

[bobbyen!]

Jeg har et 3com kort, lurer på å montere ekstern antenne på dette, Ser det greit ut det jeg har tenkt eller er det helt på tryne?



Endret 9. mars 2006 av Bozmann

[Skallesei]

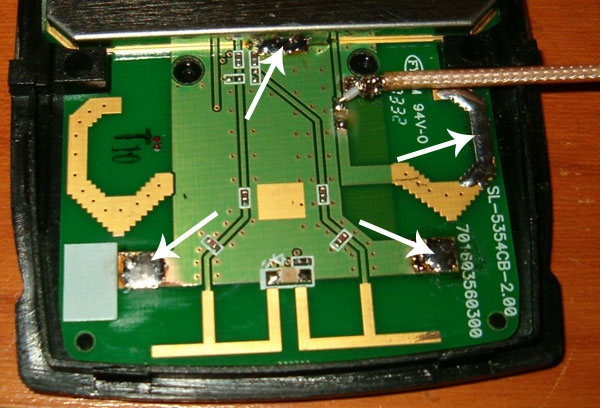

Hva er hensikten med disse loddingene?!



Har selv gått til innkjøp av et slikt kort og lurer på om disse loddingne er nødvendige?



[bobbyen!]

Er det ingen som kan hjelpe meg med det 3com kortet?

[Re-Offender]

Er det ingen som kan hjelpe meg med det 3com kortet?

5735728[/snapback]

Lodd på de punktene du beskrev Husk å bryte banen til den existerende antennen!

[Re-Offender]

Hva er hensikten med disse loddingene?!



Har selv gått til innkjøp av et slikt kort og lurer på om disse loddingne er nødvendige?



5727717[/snapback]

De loddingene du viser til på bildet er bare reparasjoner jeg måtte gjøre for å rette opp skader han som kjøpte kortet først hadde klart å ødelegge da han skulle modde det..

[bobbyen!]

Takk takk ArcticOC da får jeg endelig prøve meg på en mod.

[ghost7]

Har noken Cisco aironet 350 pcmcia kort liggende. har funne ein fin guide og modda kortene som beskrevet her,

http://www.mrx.com.au/wireless/AironetModifications.htm

men reagerer på at dei to plassene det blir lodda at det er kontakt i mellom. altså det er ikkje delte ledere som ein er vandt til frå pluss og minus. (sjekka med mulitimeter)

noken som har aning om det skal vere slik eller? :|

link til kortet : https://prisguiden.no/product.php?product_id=17425

[la7dfa]

Du må ikke tenke likespenningsmotstand. Her snakker vi om mikrobølge hvor noen millimeter av en printbane er en spole med reaktans.

Endret 13. mars 2006 av la7dfa
