Hvordan lage forsterker?

[Shotherra]

Det har seg slik at jeg har fått tak i 2 stk gamle høytalere på 10-20w. De består av en diskant og mellombass.



Diskant:



2-10 KHz

4 Ohm

3 W



Mellombass:



4 Ohm

10-20 W



Måten de er koblet sammen på er at ledningene går inn til mellombassen og så til diskanten, imellom er det en motstand.



Tenkte jeg skulle bygge en 2xkasse til de. Men jeg må ha en forsterker som kan levere det som trengs. Går det ann å lage en? eller bruke deler/hele psu til å lage en.. Kom med forslag. (worklogs er mulig..)

[Kuffe]

Hvis du har peil på elektrnikk er det jo bare å finne fram transistorene, hvis ikke så kjøp deg en forsterker.

Har en teging på en simpel forserker, men ikke en som er bra nok til å drive ditt annleg.

[Shotherra]

Hvis du har peil på elektrnikk er det jo bare å finne fram transistorene, hvis ikke så kjøp deg en forsterker.

Har en teging på en simpel forserker, men ikke en som er bra nok til å drive ditt annleg.

Litt peiling har jeg på elektronik. Men vet ikke helt hva jeg trenger for å kunne lage det..

[pndjo]

Det har seg slik at jeg har fått tak i 2 stk gamle høytalere på 10-20w. De består av en diskant og mellombass.



...Tenkte jeg skulle bygge en 2xkasse til de. Men jeg må ha en forsterker som kan levere det som trengs. Går det ann å lage en? eller bruke deler/hele psu til å lage en.. Kom med forslag. (worklogs er mulig..)

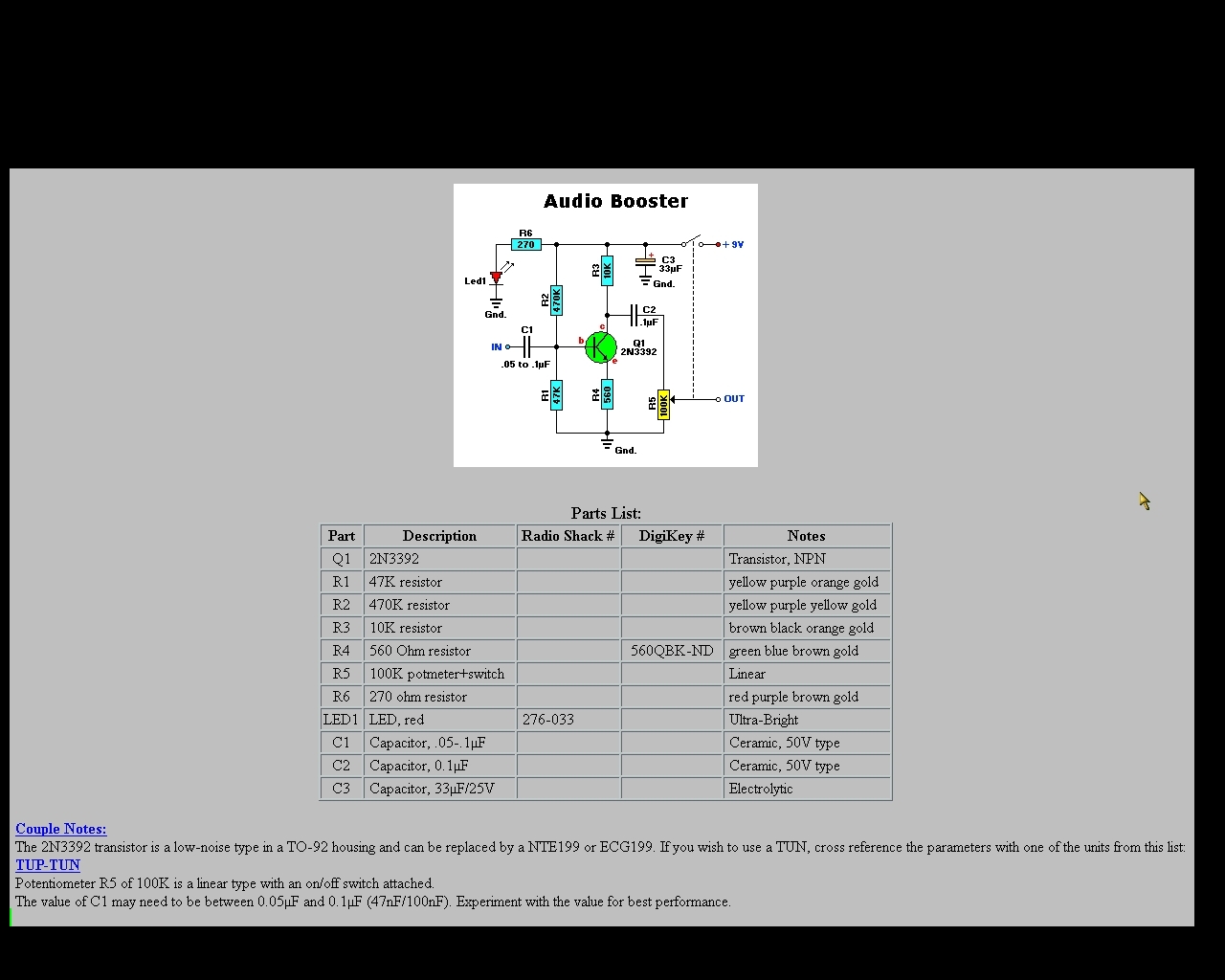

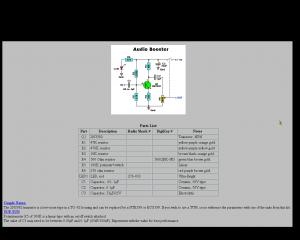

sikkert på at det er en motstand og ikke en kondensator? da må isåfall den diskanten værer piezo elektrisk. anyway... sender et bilde av en veldig enkelt forsterker. har noen andre litt mer avanserte... men se på den først

Endret 27. november 2004 av pndjo

[johanlo]

Det har seg slik at jeg har fått tak i 2 stk gamle høytalere på 10-20w. De består av en diskant og mellombass.



...Tenkte jeg skulle bygge en 2xkasse til de. Men jeg må ha en forsterker som kan levere det som trengs. Går det ann å lage en? eller bruke deler/hele psu til å lage en.. Kom med forslag. (worklogs er mulig..)

sikkert på at det er en motstand og ikke en kondensator? da må isåfall den diskanten værer piezo elektrisk. anyway... sender et bilde av en veldig enkelt forsterker. har noen andre litt mer avanserte... men se på den først

Jeg tror nok ikke denne forsterkeren alene egner seg til lyd. En typisk audio.forsterker har et differensielt inngangstrinn, og deretter en spenningsforsterker (slik som forsterkeren på bildet) og en effektforsterker (strøm-forsterker) på utgangen. Det som skjer hvis denne forsterkeren belastes med en ikke-kapasativ last er at forsterkeren kneler, dvs man får spenningsfall på utgangen.

[Sky_Hawk]

Opamper egner seg sikkert godt til dette. jeg skal bygge en selv med to stykker TDA2050. Du kan jo ta en titt på TDA2003 for eksempel, den er på 10W.

[pndjo]

uuff, ja beklager sendte feil bilde men syns den icn så ganske greit ut.

[kazaa]

Søkte bare på amplifier transistor mosfet på google

http://users.otenet.gr/~athsam/power_ampli...w_vmosfet_1.htm



Har ingen enorm peiling, men den burde vel funke greit?



edit: Leste inlegget ditt. Men det funker jo med 100W, selv om høytalerene tåler 20W

Endret 28. november 2004 av kazaa

[Shotherra]

Søkte bare på amplifier transistor mosfet på google

http://users.otenet.gr/~athsam/power_ampli...w_vmosfet_1.htm



Har ingen enorm peiling, men den burde vel funke greit?

Men det er jo 100w.. Les innelgget mitt.
