bryterpanel til katoder.

[Master Casemod]

skal lage et bryterpanel til å styre 1 av inverterne mine med en bryter.

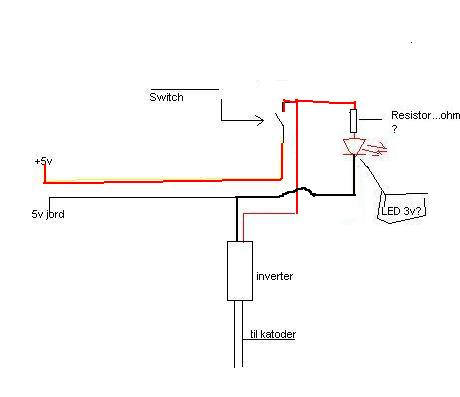

her er tegningen.





er den riktig eller må noe endres på?





skal ha en LED i kretsen som viser at katodene er på, åsså en som viser at de er av men hvor kan jeg sette inn den?



EDIT: jeg glemte resistorens ohm verdi men det kommer jeg på snart



pluss at gul er ikke 5v men 12v





noen som kan hjelpe meg ell?

Endret 24. november 2004 av Master Casemod

[kensyv]

dioden må jo ha jord og.. ikke bare pluss..











få en mod til og flytte denne posten til elektronikk du...

[evil-twin]

Sånn. Må få vite mer infor om den dioden for å kunne beregne motstanden.

[Master Casemod]

men til bryteren går det en gul ledning som videre blir rød





jeg har en vanlig inverter ledning til inverteren som det opprinnelig følgte med en enpolet bryter til



jeg har en motstand til dioden da...dioden er på 3v eller noe

har bare glemt hvor mange ohm motstanden var på men jeg driver å finner det ut nå

Endret 25. november 2004 av Master Casemod

[AutoExec]

hva er poenget med en led som viser at katoden er på?? vil tro du ser det godt nok uansett

[Master Casemod]

ja det er poenget....men jeg skulle gerne hatt en som lyser når den er av og....hvor kan jeg lodde den ????

[Nilsen]

Lyse når katoden er av? Hvorfor? Du ser jo det like tydelig.

[AutoExec]

ja, skjønner ikke helt nytteverdien.. kokeplater og kaffetraktere osv har jo lys når de står på fordi det ellers hadde vært vanskelig å se om de sto på eller ikke.. en katode lyser jo opp som bare f når den står på.

[stoffix]

er du ferdig?

virka det?
