riktig motstand for 1 led...

[Tannpirkeren]

Hvis linken til lykkeliten stemmer, så ser det ut som at det lengste benet er pluss



Sveinl.

[stoffix]

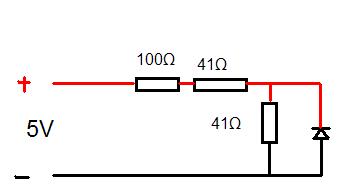

bare tegne for å være sikker, er dette riktig?

[Tannpirkeren]

Nei, fjern den øverste 100 Ohm'eren, sett 100 Ohm på den nederste 41-ohmeren så blir det riktig i 5V oppsett.



Parallell betyr at dioden kobles til de samme benene som motstanden.



Edit: Skrev feil men det så du sikkert.



Sveinl.

Endret 20. november 2004 av Sveinl

[stoffix]

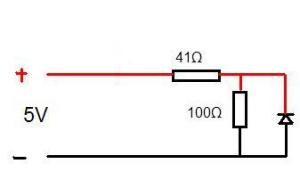

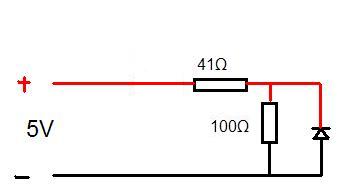

slik?

[Tannpirkeren]

Ja



Sveinl.

[lykkeliten]

Lykke til med det oppsettet! Det er jo ingen grunn til å gjøre det enkelt når man kan gjøre det vanskelig. Dioden din skal ha en strøm på 80 mA og hvordan den skal få det i dette oppsettet får nesten Sveinl fortelle deg, når han er ferdig med kapittelet med spenningsdelere.

[stoffix]

vel, jeg prøver slik..

jeg får en oppgave som skal vare i en uke snart om strømforsyning..

[Tannpirkeren]

Lykke til med det oppsettet! Det er jo ingen grunn til å gjøre det enkelt når man kan gjøre det vanskelig. Dioden din skal ha en strøm på 80 mA og hvordan den skal få det i dette oppsettet får nesten Sveinl fortelle deg, når han er ferdig med kapittelet med spenningsdelere.

Den trekker den strømmen den trenger.



Poenget her, er at motstanden tåler den effekten dioden trekker. Men en diode trekker såpass liten effekt at det omtrent er ingenting. I større oppsett trenger man effekt-motstander (som f.eks i PSU). Når en PSU er oppgitt til 500W så er komponentene tilpasset dette (med effekt-motstander).



Men en liten diode på 3,6V trekker nok svært lite effekt, tror du ikke det?



Av og til må man gjøre det vanskelig. Jeg hadde aldri følt meg trygg på at spenningen ble riktig uten å bruke spenningsdeler. Jeg så ikke at det var oppgitt noen intern motstand på dioden.



Sveinl.

[stoffix]

uff..

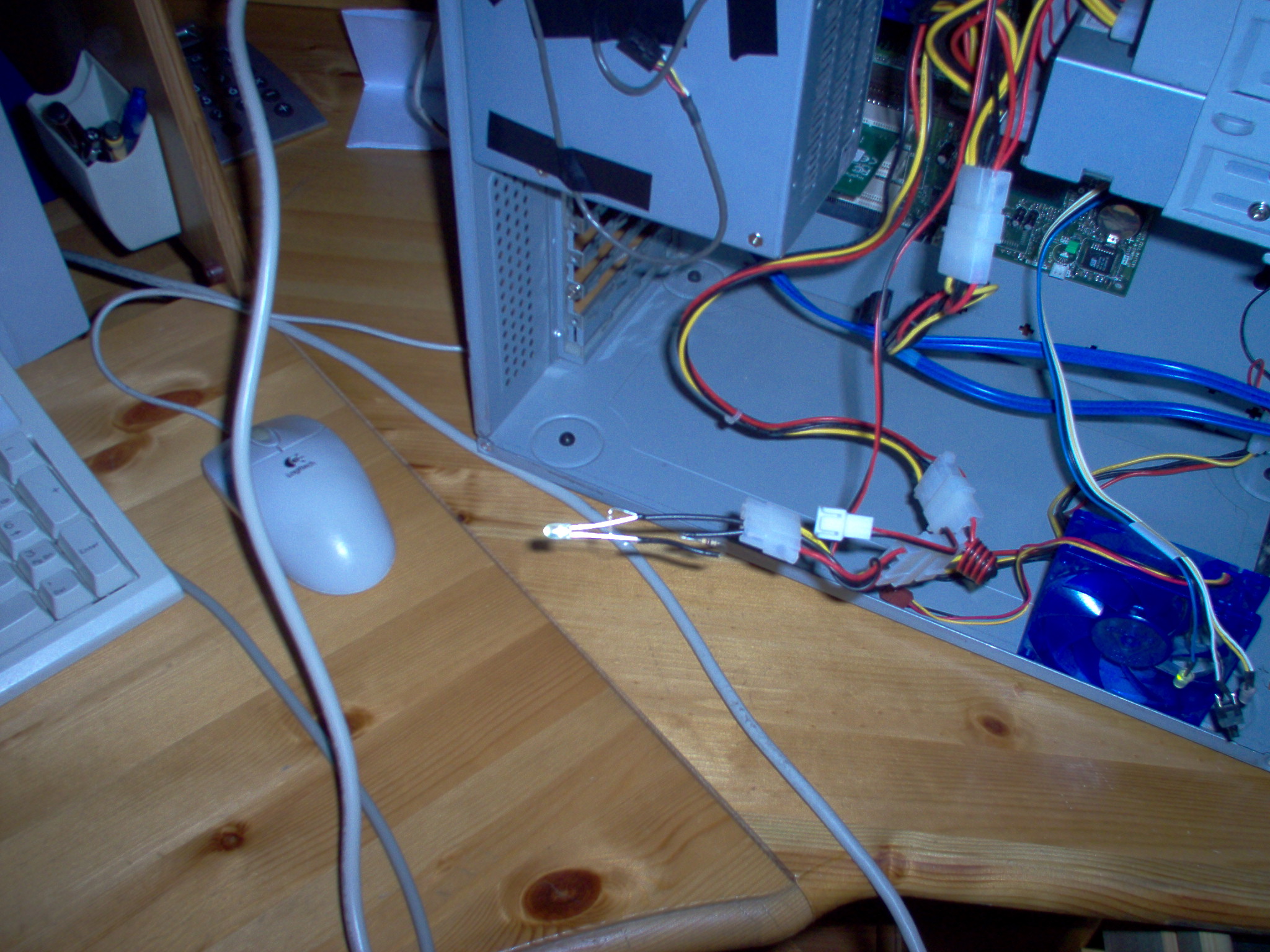

nå har jeg koblet opp kretsen, men jeg har ingen molex kontakt å bruke...



*lete etter ledning til en annen psu*

[lykkeliten]

Og mens du leiter så kan jo noen andre regne ut spenningsfallet over motstanden på 41 ohm når det går 80 mA gjennom den.

[Tannpirkeren]

Og mens du leiter så kan jo noen andre regne ut spenningsfallet over motstanden på 41 ohm når det går 80 mA gjennom den.

Han kan jo måle med multimeter, og det går ikke 80mA gjennom den



Det blir ca. 1,4V over 41 Ohmeren.



Utregning: 5V/141 = 0,035 = 35mA * 41 = 1,45V



Sveinl.

Endret 20. november 2004 av Sveinl

[lykkeliten]

Jo det gjør faktisk det. Du har tilført 5 V, dioden skal ha 3.6V og 80mA i henhold til databladet.



Dette betyr at du må ha en spenning på 1.4 V over motstanden på 41 ohm, om det skal være 3.6 V over dioden.



Men om man setter opp regnestykker for denne motstanden: u=i*r og fyller inn verdiene for i og r så finner du at spenningen over motstanden vil være på 3.2 V. Hva som blir liggende over dioden kan du da kanskje regne ut?







edit:skrivefeil

Endret 20. november 2004 av lykkeliten

[Tannpirkeren]

Dette betyr at du må ha en spenning på 1.4 V over motstanden på 41 ohm, om det skal være 3.6 V over dioden.

Det har vi jo, hva er problemet?



Og når det gjelder strømmen, så trekker dioden hva den trenger. Det blir som din PSU, du slenger inn et kort som trenger 3A. Hva skjer da? Jo enten så takler den det eller så gjør den ikke det.



Det jeg sier, er at spenningsdeleren er OK, med mindre utstyret trekker mer effekt enn motstanden tåler.



Sveinl.

[stoffix]

jeg må si meg litt skuffet...

kanskje jeg skal spare til en av de på elfa?

[Tannpirkeren]

jeg må si meg litt skuffet...

kanskje jeg skal spare til en av de på elfa?

Hva mener du? Lyser det for sterkt eller?



Sveinl.

[stoffix]

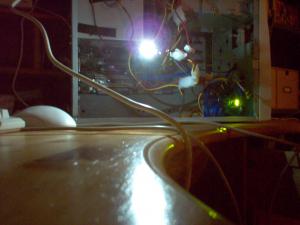

enda et bilde

[stoffix]

nei, det lyser svakere enn jeg hadde ventet..

jeg hadde tenkt å ha det som frontlys på rattkjelka, nå ville jeg bare teste de...

[Tannpirkeren]

nei, det lyser svakere enn jeg hadde ventet..

jeg hadde tenkt å ha det som frontlys på rattkjelka, nå ville jeg bare teste de...

Vel... det er 0,1 volt mindre enn referansen. Tror ikke det hadde lyst noe særlig bedre om den hadder 3,6V istedetfor 3,5V.



For å treffe på nåla i høystakken, kan det jo tenkes at PSUen din er for liten (dog jeg tviler på det).



Sveinl.

[lykkeliten]

Du har i hvertfall muligheten til å få mere lys ut av den Den koblingen du nå har lagd begrenser strømmen, slik at du dioden ikke får det den trenger for å fungere som den skal.

[Tannpirkeren]

nei, det lyser svakere enn jeg hadde ventet..

jeg hadde tenkt å ha det som frontlys på rattkjelka, nå ville jeg bare teste de...

På bildet ser det jo ut som en lyskaster
