kald katode som harddisk led?

[Peacock]

Ja topicen sier vel det meste!





Er det mulig å bruke lysene i maskinen min som harddisk led?



Modderator må gjerne flytte hvis dette er lagt i feil kategori!!......

[Patz]

Virkelig ikke sikker på dette men:

Om spenningen ut fra hovedkortet til led'en er minst 3.4 volt kan du bruke f.eks. 37-041-11 fra elfa og koble dette på utgangen til led'en.

Så kobler jord ledningen fra inverteren til utgangen på rele'et rele'et , kobler jord fra en molex kontakt til andre utgangen på rele'et, og kobler + fra molex til + på inverter.

Ble det rett?

Se tegning:

user posted image

Endret 20. november 2004 av Patz

[baronKanon]

Vil ikke et rele være litt tregt til slikt bruk? Hva med en triac eller lignende?

[stoffix]

hvis du bruker et rele eller triac hva nå en ndet er, iallefall noe som kan lukke en krets når det går en spenning, så kobler du releet i serie med enten iverteren, eller katoden, og lar den fungere som en bryter...



men ikke glem å ha en motstand i serie med releet, eller bare la lysdioden være der, evt måle motstanden i spolen på releet, og bytte ut lysdioden med en tilsvarende motstand slik at den sammenlagte motstanden i styrestrømkretsen til releet blir lik den den alltid har vært..



*edit*

hva er en triac?

(har nettopp begynt GK elektro)

Endret 20. november 2004 av the coolkid

[evil-twin]

Hvorfor ikke gå for det enkle. Bytt ut releet med en optokobler.



Patz: Og du har tenkt til å sprenge ting ser jeg. Når hdd slutter å jobbe og releet lukker vil det komme en motsatt spenningspuls fra spolen. Og høyspenning går jo like bra sammen med datadeler, som Bush går sammen med makt... rett til helvette. Enten må du koble ei diode i antiparallell eller velge ett rele som har det inkuldert.



baronkanon: Triac er mer brukt i vekselstrømskretser, og er mett ubruklig i likestrømskretser.



the_coolkid: En triac er forsåvidt to tyristorer koblet i antiparallell med felles gate kobling. En tyristor er ei diode som åpner når den får spenning på gate. (NB! Ikke det samme som en transistor)

[oyvjak]

Hadde vært sabla fett å få til. Kunne blitt plagsomt i lengden da. Men nøyer meg med å bytte ut ledsene med noen røde (når jeg får penger ).

[stoffix]

Hvorfor ikke gå for det enkle. Bytt ut releet med en optokobler.



Patz: Og du har tenkt til å sprenge ting ser jeg. Når hdd slutter å jobbe og releet lukker vil det komme en motsatt spenningspuls fra spolen. Og høyspenning går jo like bra sammen med datadeler, som Bush går sammen med makt... rett til helvette. Enten må du koble ei diode i antiparallell eller velge ett rele som har det inkuldert.



baronkanon: Triac er mer brukt i vekselstrømskretser, og er mett ubruklig i likestrømskretser.



the_coolkid: En triac er forsåvidt to tyristorer koblet i antiparallell med felles gate kobling. En tyristor er ei diode som åpner når den får spenning på gate. (NB! Ikke det samme som en transistor)

antiparalell?

kanskje jeg burde se i læreboka..

jeg bruker den aldri ellers..

[Patz]

Patz: Og du har tenkt til å sprenge ting ser jeg. Når hdd slutter å jobbe og releet lukker vil det komme en motsatt spenningspuls fra spolen.

Oisann!

[Margarus]

man får vifter som kan lyse \ blinke etter hardisk activitet. bare å kikke litt på webshops det så finner d det.

[baronKanon]

Hvorfor ikke gå for det enkle. Bytt ut releet med en optokobler.



Patz: Og du har tenkt til å sprenge ting ser jeg. Når hdd slutter å jobbe og releet lukker vil det komme en motsatt spenningspuls fra spolen. Og høyspenning går jo like bra sammen med datadeler, som Bush går sammen med makt... rett til helvette. Enten må du koble ei diode i antiparallell eller velge ett rele som har det inkuldert.



baronkanon: Triac er mer brukt i vekselstrømskretser, og er mett ubruklig i likestrømskretser.



the_coolkid: En triac er forsåvidt to tyristorer koblet i antiparallell med felles gate kobling. En tyristor er ei diode som åpner når den får spenning på gate. (NB! Ikke det samme som en transistor)

Så kjekt med folk som kan ting og retter på oss som ikke helt kan det. Uansett, så er vel et rele for tregt til å følge med på den raske aktiviteten fra en HD-indikator!? Men optokobler var jo helt genialt. Hadde ikke tenkt på det før

[arnosmith]

legg merke til at trådstarter ikke er med i diskusjonen, tror ikke han/hun skjønte stort av dette... Uansett kan vi vel si at det ikke blir lett om man ikke engang har grunnleggende elektronikk kunnskaper

[stoffix]

alt ma ntrenger er en ding som virker som et rele, bare at det reagerer raskere..

[evil-twin]

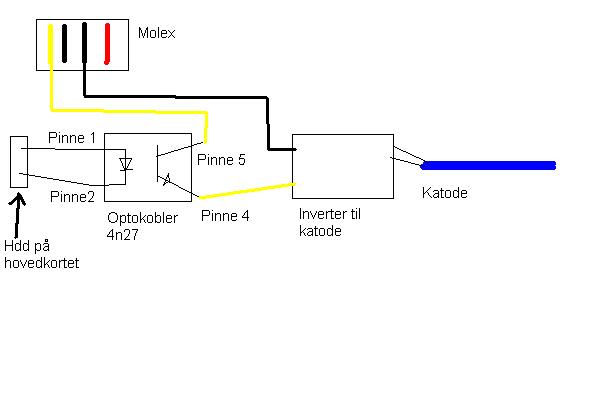

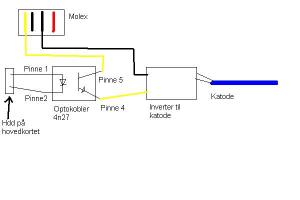

Har mekket bilde over krets.

[stoffix]

veldig fin tegning...

akkurat som jeg tenkte, bare at jeg aldri har hørt om en optokobler før...

[wunderbaum]

Det er sikkert kult, men det er ikke spesielt bra hvis du vil ha epilepsi Kan være farlig å ha masse blinkende lys sånn vøtt...

[oyvjak]

Det er sikkert kult, men det er ikke spesielt bra hvis du vil ha epilepsi Kan være farlig å ha masse blinkende lys sånn vøtt...

Heh, sant. Men man trenger jo ikke sette maskinen rett foran fjeset heller. Og ikke trenger man å stirre inn i lyset hele tiden heller.
