Trenger litt hjelp til feilsøking :o

[Hypsilofodonten]

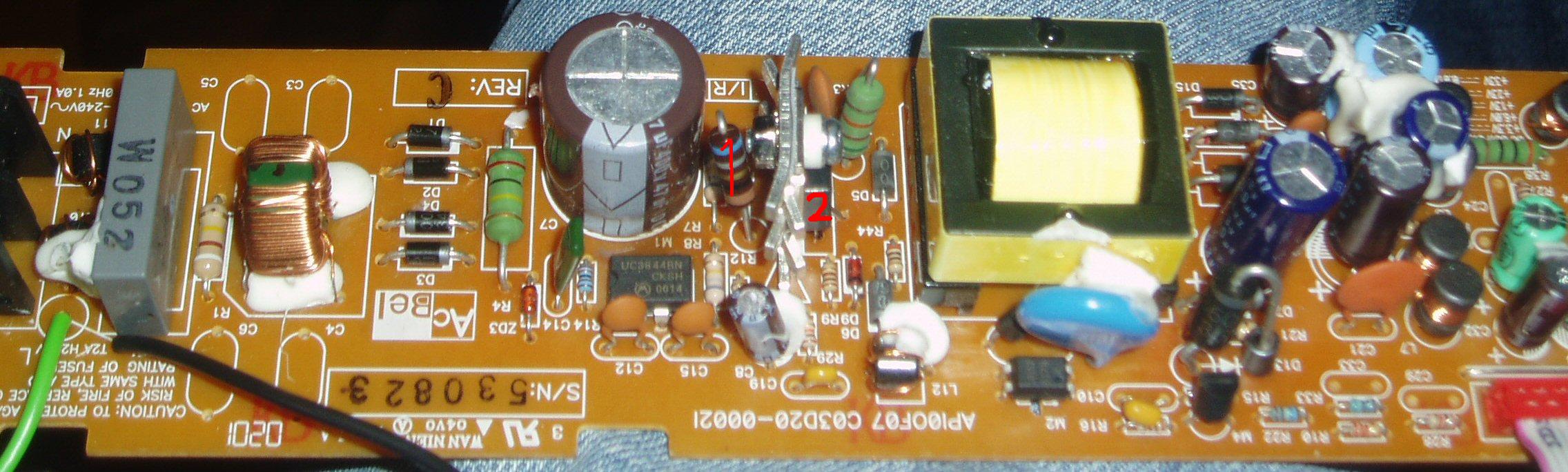

Tuneren tok kvelden for en stund siden, strømforsyningen kortslutter.

Har prøvd litt forskjellig men siden elektronikk ikkje er mitt sterke felt så trenger eg kansje litt hjelp.



Resistoren som er merka 1. pleier og brenne opp når det kortslutter.

Har bytta alle dioedene i likeretterbrua samt transistor 2.



Resitor nr 1 var orginalt denne størrelsen :

Fargen er Grå/sølv - Svart - grå/sølv - gull.

I en tideligere tråd var det en som mente at den var 0.8 ohm, den som står der nå er 1ohm.



Lurer egentlig på om det er noe opplagt som kan være ødelagt, vist det er trafoen eller noe bak trafoen er det vel egentlig bare og skrote hele tuneren.

[icer]

Du burde prøve å få tak i tegningen til kretskortet, feilsøking uten å vite hvor stor verdi de forskjellige komponentene skal ha er ikke enkelt...

Men se på loddingene om det er noen loddinger som ser litt mistenkelige ut, hadde en TV som vi holdt på å mekke på, det var bare en lodding som var litt "fucked up" loddet fast og vips så funka TV'n...

[stoffix]

eller kanskje isolasjonen i ringtrafoen eller hva det nå er har smelta litt, så det da har blitt kortslutning...

[pndjo]

hei, ser det er en switch mode power supply. Det vil si at den mostander (nr1) er sansynligvis i serie med kolektor til power transistor. (kan oxo være en IC) hvis den mostanden brenner så ville jeg oxo byttet ut den transistoren (det er nok kortslutning i den), ellers anbefaler å bytte ut optokobler IC (den som er nedenfor trafo og heter M2) og ta med det samme og bytt ut control IC (m1) og i tilleg diode teste alle halvledere rundt pow. tran. og faktisk diodene på andre siden av trafon... ellers har aldri opplev at det blir kortslutning i viklingen på trafone av den type...



NB! husk å dra ut strøm ledningen av kontakten og la den stå i minst 10 min før du foretar noe på kortet, fordi C7 (den store brune ved motstand 1) har ca 350 volt DC... får en meget deilig karamel i beste fall...

Endret 21. november 2004 av pndjo

[kons]

først......VÆR FORSIKTIG MED DENNE KRETSEN....
det kan definitivt være farlig å legge lanken på feil sted, den er ikke isolert fra nettet dvs for din kropps del er det ikke begrensinger av betydning på hvor mye strøm du kan få i deg......... så!!!... det var advarselen.

[url="http://focus.ti.com/lit/ds/symlink/uc3844.pdf"]http://focus.ti.com/lit/ds/symlink/uc3844.pdf[/url]

Her var det et eksempel som viser ganske mye av hvordan din krets trolig ser ut.
Du ser ut til å ha en optokobler for spennings regulering fra den isolerte utgangen, den bør påvirke Vfb pinnen, dette er ikke med i eksempelet i fila.
Følg print banene fra/til optokobleren for å få oversikt over hva optokobleren gjør.

Generelt en god regel å fjerne mulige laster som ikke må være der, lodd bort en pinne på de diodene som likeretter 12V/5V/??V og som ikke går til kretsen for spenningsreg.

pndjo sier mye bra, tenker omtrent det samme.
Jeg tror du har enten feil i eller rundt regulerings IC/høyspent transistor eller en overbelastning av systemet ifbm. lavspent utgangen av trafo. Feil dvs kortslutting i utgangsdiode(ne)? muligens tørre elektrolytter? (lodd evt en lytt over, se om det hjelper)
Det kan gå mye strøm hvis regulatoren får rare styresignaler og leverer 8V istf 5V.
Se etter spor av varmgang (brun svidd kort).

Det følgende kan evt. testes uten 220V.
Du kan prøve å sette på eksternt strøm til pinne 7 (9V batteri for eksempel) for å teste at regulator virker sånn passe, sjekk ref. spenninger i hht. databladet (pinne 8 == 5V),
da bør også signalet til power transistor (pinne 6) gå helt i taket (samme som batteriet), så kan du legge på spenning (ca 5.5V (kan prøve 9V)) på utgangen (antar regulering på 5V) så skal signalet til power transistoren gå nesten til 0.

Hvis du er usikker på noe av dette, la det være, (vil nødig sende folk på likhuset unødvendig).
Lykke til. (morro med elektronikk)
