Guide til hjemmelaget krysskabel - Step by step

[eKoFiSK]

Hei!



Hvor mange ganger har man vel ikke trengt en krysskabel, men har hverken(skrives det sånn?) penger eller mulighet til å gå i butikken. Det er ikke no problem lenger. Finn fram loddebolt, loddetinn og tape, eller man kan tvinne kablene sammen. Og du er klar til å gjøre din vanlige nettverkskabel til en krysset kabel.



Bilder kommer når jeg finner kameraet



1. Finn fram alt du trenger av utstyr. Avbitertang, tape og loddebolt er kjekt å ha



2. Fjern litt av isolasjonen. ca. 5 cm vil holde, spørs hvor god plass du vil ha når du lodder



3. Ledningene har forskjellige farger. Det er 2 kategorier, helfargede og hvite med fargestripe. De kablene du skal bry deg om er: Grønn, hvit med grønn stripe, oransj, hvit med oransj stripe. De du IKKE skal bry deg om er brun, blå hvit m/ blå stripe og hvit m/ brun stripe



4. Du klipper over de kablene nevnt over. Du får da 2 ender med like farger.



5. Så tar du den grønne i den ene enden, og lodder/tvinner sammen med den oransje i den andre enden. Gjør dette med begge endene, altså 2 ganger



6. Nå tar du den hvite med grønn stripe og lodder/tvinner sammen med den hvite med grønn stripe. Gjør dette også 2 ganger



7. Tape brukes til å isolere nakent metall, hvis man ikke har krympestrømper da

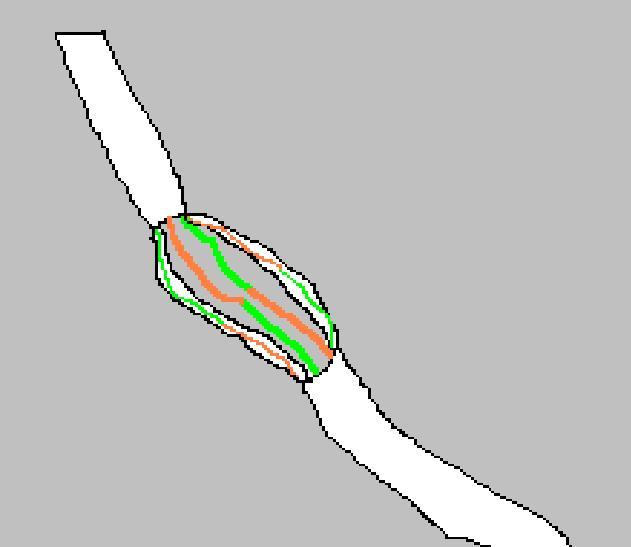

8. Nå sitter vi igjen med en ferdig krysset kabel. Resultatet blir omtrent slik(kjapp paint illustrasjon har ikke tatt med de kablene du ikke bør bry deg om ) :

Endret 2. november 2004 av eKoFiSK

[Big_JT]

Bare noen tanker....



Punkt 1: Ikke akkurat cat 5 etter denne mishandlingen da....



Punkt 2: Lit enklere å bruke en modulærtang og bytte ut en av pluggene...

[eKoFiSK]

Hva hvis man ikke har en slik tang? Og det har vel ikke så mye å si hvis det bare skal være en nødløsning.



Det funker fint å spille CS 1on1 med den kabelen ihverfall

Fikk forresten 100mbits tilkobling (sto det ihvertfall)

WinXP: Nettverkskabel tilkoblet, hastighet  100mbits

Endret 2. november 2004 av eKoFiSK

[gozzer]

Faktorer som også spiller inn på ytelsen her, blir jo type loddetinn som brukes og ikke minst mengden som brukes. Utover det, så er det jo antagelig like vanskelig for den vanlige mann å få tak i en loddebolt som å få tak i tang :-)



En morsom løsning var det jo uansett

[eKoFiSK]

Faktorer som også spiller inn på ytelsen her, blir jo type loddetinn som brukes og ikke minst mengden som brukes. Utover det, så er det jo antagelig like vanskelig for den vanlige mann å få tak i en loddebolt som å få tak i tang :-)



En morsom løsning var det jo uansett

Som jeg skrev i posten, det går også ann å tvinne kablene sammen

Oi, 2 av 4 svar Jaja, ihvertfall koselig at du kalte den morsom

Endret 2. november 2004 av eKoFiSK

[Ildflue]

Jeg som lærte han det og det funker helt fint. Lagde min kabel for snart 1 år siden og den funker den dag i da.

[Ozelot]

Istedenfor å klippe over hele ledningen, kan du også lage et utsnitt i kabelen, og klipper over ledningene.

Da slipper du at ledningen skal bli så svak på skjøtepunktet.

[Rikky]

Vi har en cat5e her hjemme som er skjøtet med sukkerbit, den funker fint på 100 mbit. Kabelen er ca 10 meter.

[ExTerminator]

5. Så tar du den grønne i den ene enden, og lodder/tvinner sammen med den oransje i den andre enden. Gjør dette med begge endene, altså 2 ganger



Det høres jo ut som man skal koble sammen endene i kabelen.

Lage rocke-ring?

[Bruker-33331]

5. Så tar du den grønne i den ene enden, og lodder/tvinner sammen med den oransje i den andre enden. Gjør dette med begge endene, altså 2 ganger



Det høres jo ut som man skal koble sammen endene i kabelen.

Lage rocke-ring?

haha!

Tror hvis man ikke er stådig på hånden att man kjøper en kabel^^
