Hjemmelaget rakett

[G2Petter]

Edit: Siden denne tråden begynner å bli såpass stor har jeg nå lagt lenker til alle innleggene som inneholder oppdateringer av temaet, så dere skal slippe å lese 6 sider småprat. Når det er flere innlegg etter hverandre har jeg bare linket til det første. Håper dette gjør det lettere å lese tråden!



Det første innlegget er dette og de to følgende.

1. test av hjemmelaget motor.

Første forsøk på oppskytning som dessverre ikke var vellyket. Noen fine bilder av raketten og forklaring på hvordan den fungerer.

Første vellykkede oppskytning av raketten.

Bilde av raketten den dagen vi skulle ha skutt ut og det ikke fungerte.

Andre "vellykkede" oppskytning 9.1.05

Første video av oppskytning fra 9.1.05 - Lastet opp 14.1.05

Motorguide skrevet av Fredrik, lastet opp 16/01

*Julegave* Video av oppskytning i desember 2004. Lastet opp 22.12.2006





Vi har hatt prosjektuke nå, og har holdt på med raketter. Vi har drevet på og datalogget +++ med hjemmelagede baner, men vi følte at vi måtte lage noe fett selv, så vi bygde en rakett selv.



Vi skulle egentlig lage motor selv også, men "tilvirkning av eksplosiv vare" ble for sterk kost for DSB, så vi fikk ikke lov til dette. I stedet brukte vi motorer fra norwegian modellers.



Her er noen bilder av raketten vi lagde: (Materialer: Papp, isopor, 3mm balsa og gaffateip.)(Det som ikke kan fikses med gaffa og en slegge, det kan ikke fikses!)

Endret 5. februar 2009 av G2Petter

[G2Petter]

Siden det ikke går an å legge til mer enn et bilde per post, og jeg ikke har noen operativ server nå, er jeg nødt til å trippelposte...



Her er et bilde av raketten med tre motorer, hver med en oppgitt maksimal skyvekraft på 6 N. Vi målte derimot skyvekraften til å være helt opp til 7,5 N. Uten luftmotstand ville raketten gått opp til 1100 meter om alt hadde gått bra. Dessverre styrtet den, fordi finnene våre brakk på grunn av for kraftig akselerasjon!

Endret 15. oktober 2004 av G2Petter

[G2Petter]

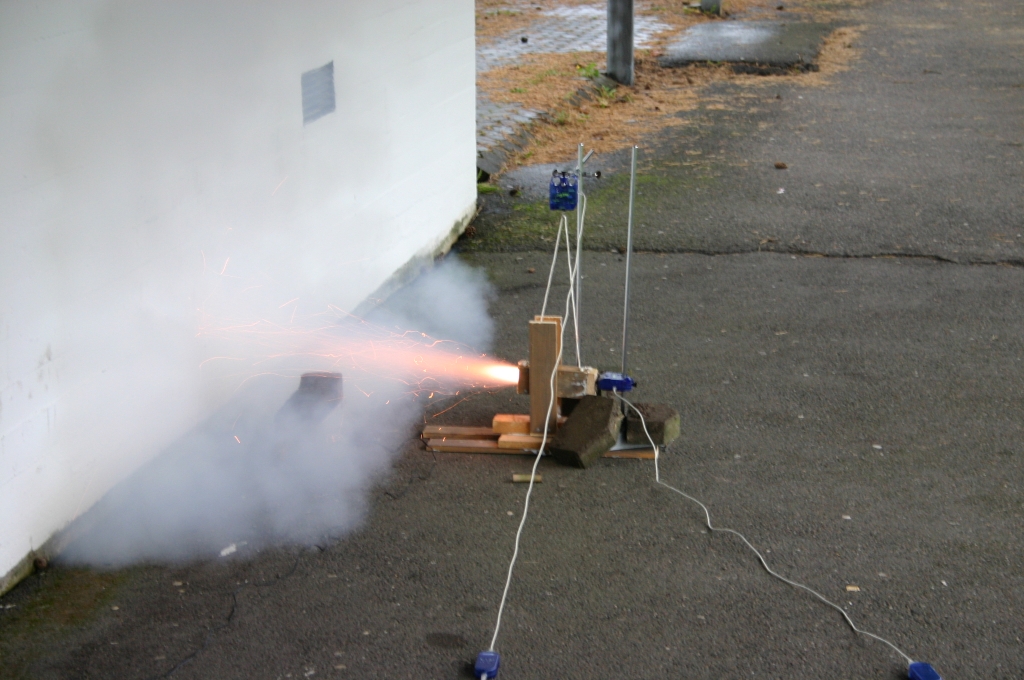

Her er utsyret vi brukte til å måle kraften til raketten: En vugge som får den til å støte inn i en kraftmåler, og en annen kraftmåler som den henger i, for å måle masse.



Flere bilder kommer senere, hvis det er noen som vil det...

Endret 15. oktober 2004 av G2Petter

[Bruker-33331]

trippel siden trippelpost

[aklla]

veldig bra, men hva med å lage en spiss tip, for å minske luft-motstanden?



dek kommer til å gå litt bedre da...



hvis du har tenkt til å kjøre den noe mer da...

[G2Petter]

Faktisk ikke...

Litt googling på "drag coefficent" og "nose cone" gjorde at vi fant noen skjemaer som sa at det eneste som er bedre enn en halvsirkel er en parabel. Spisser lager en knekk, som skaper turbulens rundt røret. Det største problemet er at kula sitter nede i røret, og at det er en kant rundt den der.



Edit:

Vi har limt finnene og forsterket dem, så nå skal vi prøve å fyre opp med tre motorer og se om den klarer å fly høyt.

Endret 15. oktober 2004 av G2Petter

[aklla]

beklager, så ikke den på toppen der



la ikke merke til den, så jeg regnet med at det var flatt der oppe



må se bedre på bildene..

[G2Petter]

Det er en 50mm isoporkule fra Lines Hobby i Tønsberg. Nå er de dessverre tomme for kuler, så vi får ikke skutt opp flere raketter idag. Den siste vi skjøt opp fungerte ikke, for finnene brakk rett av selv om vi forsterket dem med maskeringstape.



Hele røret er fylt med sånne kuler for å hindre at motorene presser seg opp gjennom raketten og brenner den opp.

Endret 15. oktober 2004 av G2Petter

[Lungemannen]

Hehe, det der så kult ut!

Angående finnene så burde dere lage et spor eller noe i papprøret til finnene, eller evt skru de fast på en eller annen måte... Gipsskruer er kanskje best i såfall. Er ikke sikker på hvor mye det vil hjelpe, men det er verdt et forsøk.

[G2Petter]

Neste gang skal vi lage dem av litt tykkere balsa, "male" dem med epoxy og bygge opp med epoxy rundt, tenker jeg... Det viktigste er at de sitter fast helt innerst, for det er der de ble flerret av.

[endrebjo]

Har du prøvd med finner i glassfiber (altså en blanding av glassfiber og polyester)? Det er utrolig sterkt og stivt, relativt lett og kan helstøpes rundt selve sylinderen.



Råvarer til 120,- hos Biltema holder til 3-4 oppskytninger (om dere må lage ny hver gang).

[Gjest Slettet+98712387]

konge prosjekt

jeg lagde en gang fyrverkeri, hvis det teller

[G2Petter]

Idag var dagen da vi skulle testavfyre den hjemmelagde motoren vår... Etter at vi ikke fikk noe svar på den andre søknaden vår til DSB, og derfor ikke gjorde noe med det i prosjektuka, har vi laget vår egen rakett.

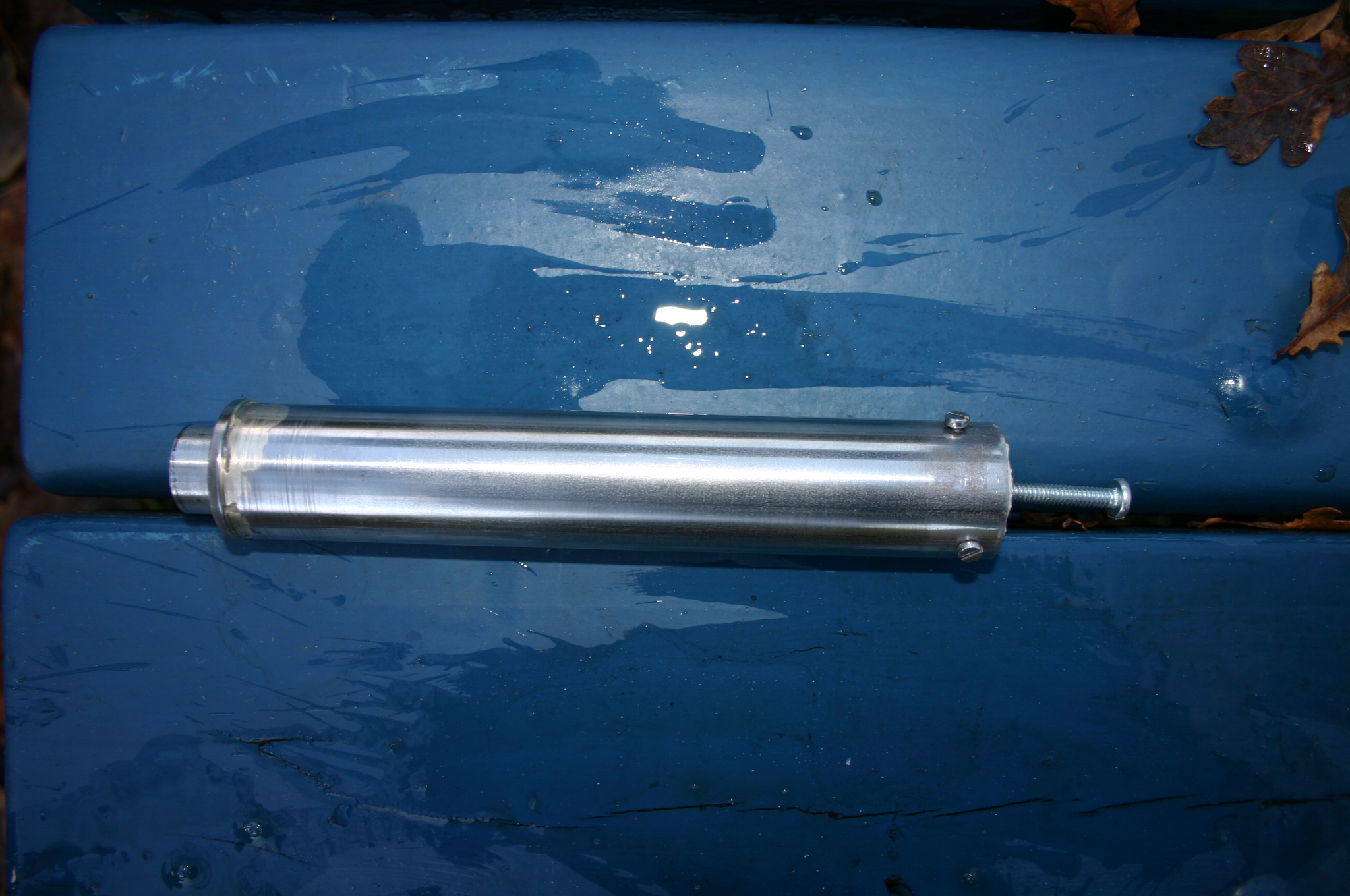

Den består av et stålrør som er sveiset sammen med en dyse i bunnen. I toppen er det en plugg av aluminium som er mulig å ta av. Den er festet med tre skruer. Drivstoffet består av melis og salpeter blandet sammen. Masseforholdet er 35-65. Drivstoffmengden er 91g.

[G2Petter]

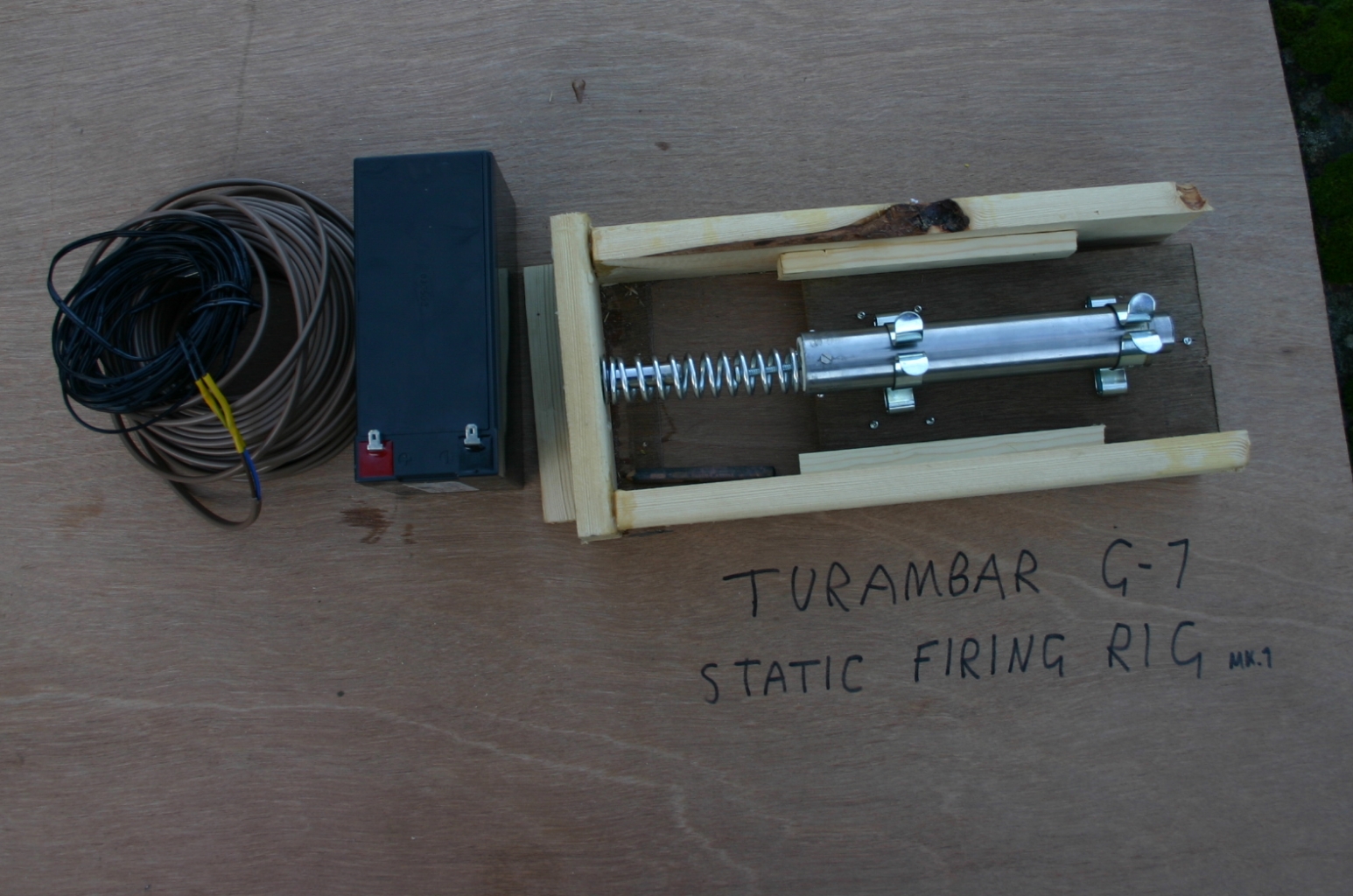

Selve riggen ser slik ut:

Den består av en vogn med tre hjul, en fjær, og noen skinner til å holde det hele på plass. Vi har et 12v batteri til å tenne hele sulamitten med. Avfyringsmekanismen er en glødetråd med litt svartkrutt på, og en LANG ledning. Det er fordi vi aldri hadde fyrt opp denne typen rakett før, og vi ville være et stykke unna da det skjedde. Vi hadde noen problemer med å fyre av på grunn av at drivstoffet bruker litt tid på å tenne, og kruttet brant ikke lenge nok. Løsningen var å helle litt avfilt drivstoff ned i en pose, og å stappe denne inn i dyseåpningen.

[G2Petter]

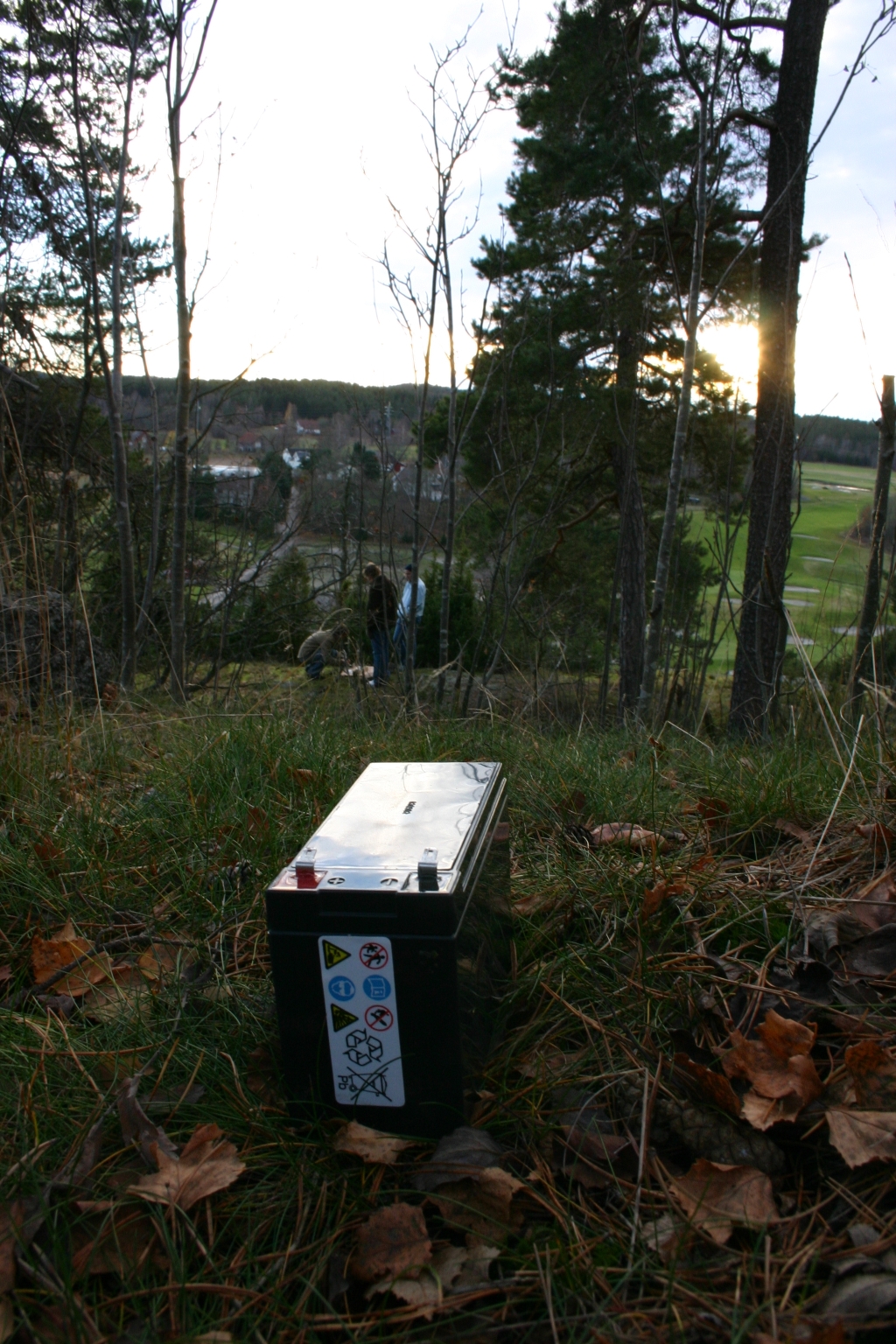

Så kom vi oss opp i skogen, LANGT fra folk. Der stilte vi opp greiene nedenfor oss, og vi selv lå bak en kant. Sikkerhet er VIKTIG når man har lagd ting som KAN eksplodere.

[G2Petter]

Nå begynner vi å komme til det morsomme...

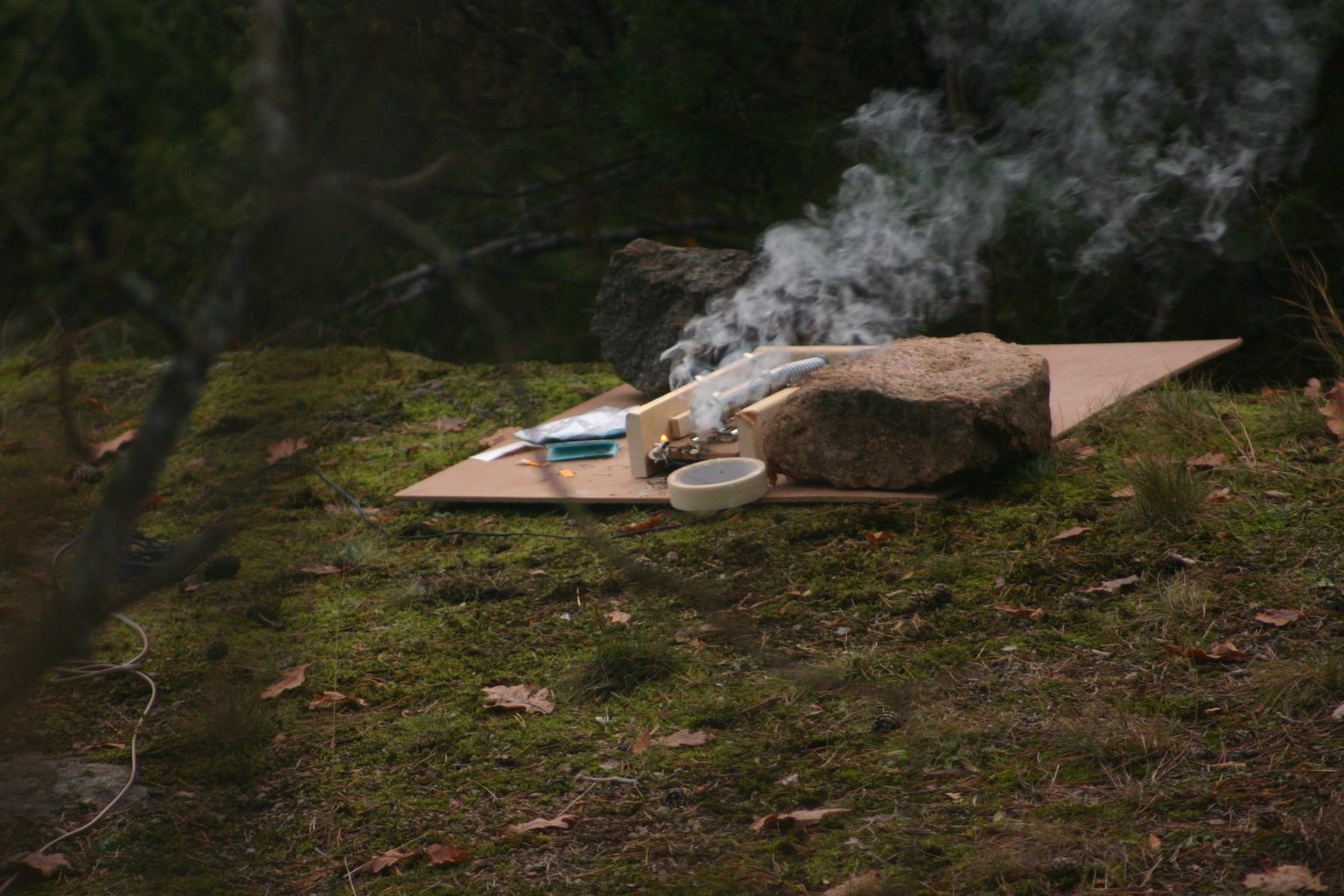

Som sagt tidligere måtte vi trikse litt for å få det hele til å brenne. Dette bildet er tatt etter at "trinn 1", altså den lille posen har brent ut. Har var vi VIRKELIG i tvil om det fungerte eller ikke.

[G2Petter]

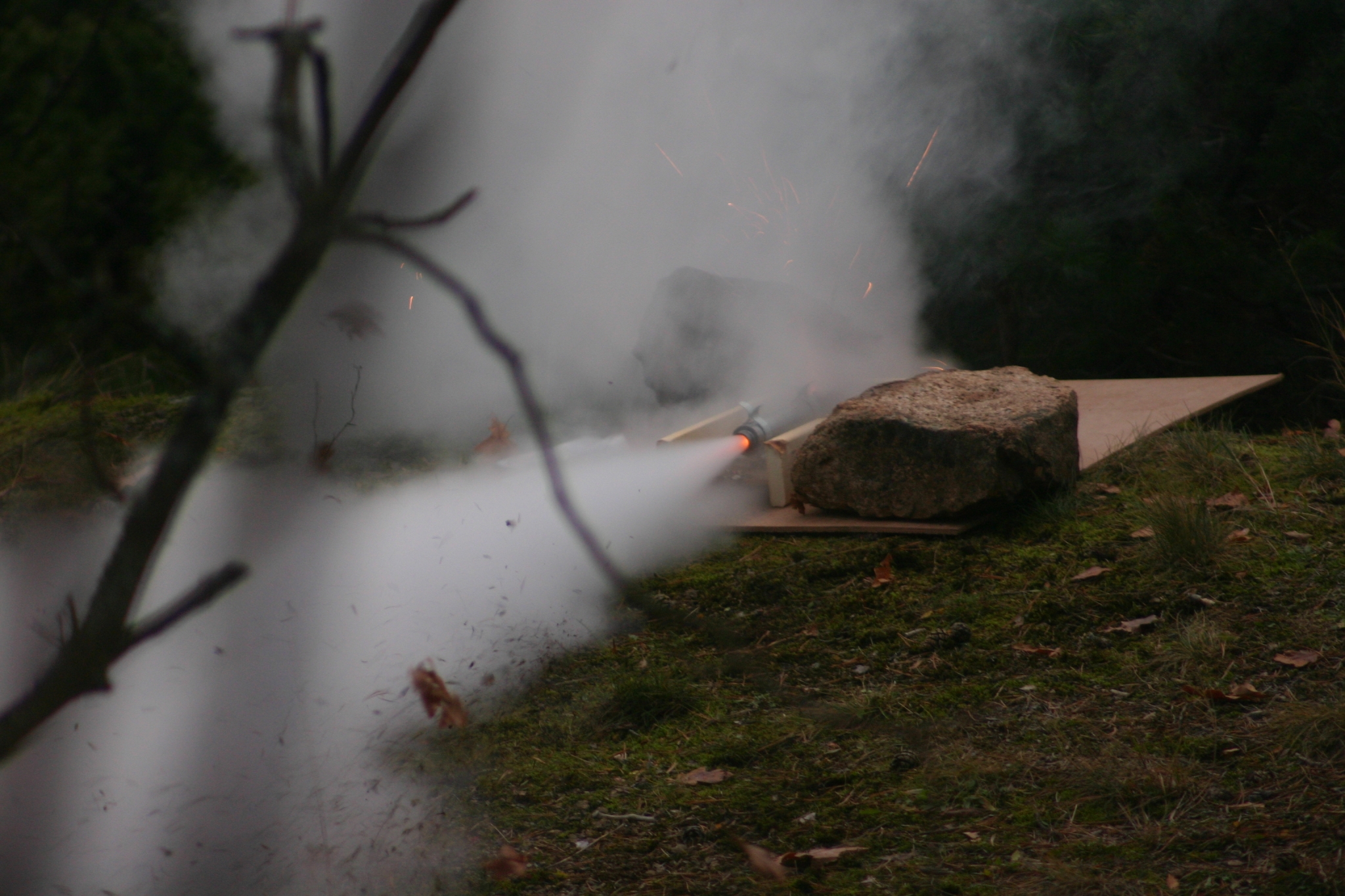

DET FUNGERTE

[G2Petter]

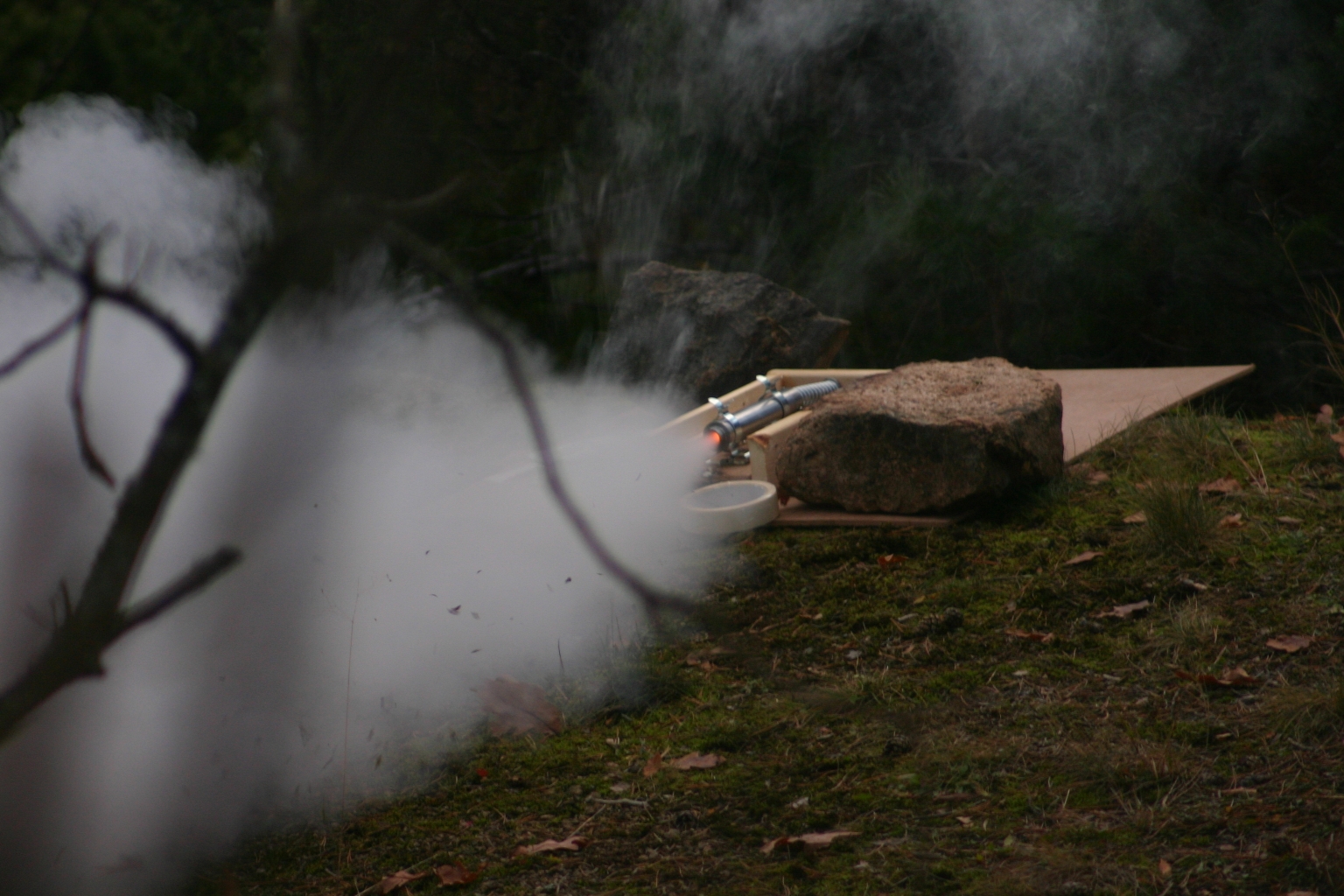

Dette er omtrent 0.7 sekunder senere. Legg merke til at tape-rullen er borte på dette bildet. Vi fant den igjen omtrent 5 meter borte.

[G2Petter]

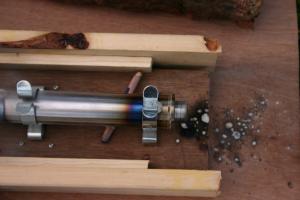

Her er dagens siste bilde. Legg merke til at stålet har oksidert og blitt blått ved dysa. Er det noen som vet ved hvilken temperatur dette skjer? Det gikk over ti minutter før vi kunne holde raketten uten å brenne oss.

[SnowDOG_]

WOW! Denne så ut til å inneholde krefter! Lykketil videre. Denne tråden kommer eg til å kose meg med.



Ka er DSB btw?
