Tegning til Forsterker

[Bull_Dogg]

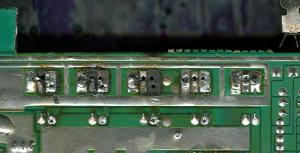

ok...da har jeg kommet ganske lang, men har funnet ut at prinkortet var ganske forkullet rundt noen av transistorene...må derfor etse nytt akkurat rundt der, vet hvordan jeg etser, men ikke hvordan jeg tegne utlegget...



har et bilde her av hva jeg må ha utlegg til, hvis det er noen som kan ta seg tiden å hjelpe meg med å lage et utlegg til det så hadde det vært heilt kong...

[pndjo]

syns ikke du trenger å gjøre det. Bare fjern det meste av det som er forkullet og så setter du inn transistorene med full lengde på beina for så igjen bøye beina i den retnigen som printbannen går, er det for kort så kan du bruke noe kraftigere stump ledning (pleide å bruke "brukt loddelisse") -bare sorg for å eventuelt IKKE få noe loddetynn imellom. ellers ser jo bra det her.

mvh



[Bull_Dogg]

Har nå byttet det som tilsynelatende var ødelagt. Satte påå spenning, men fant for ut at de transistorene på den siden som ikke var svidd ble VELDIG for VELDIG varme. Hva kan være årsaken til dette?

[zupreme]

Du kan ha en overbelastning her. Mål halvledere og sjekk om det er kortslutninger noen steder. Det kan også være greit å bytte transistorene hvis de ikke er for dyre...

[Bull_Dogg]

Du kan ha en overbelastning her. Mål halvledere og sjekk om det er kortslutninger noen steder. Det kan også være greit å bytte transistorene hvis de ikke er for dyre...

er de jeg har byttet, byttet nesten alle transistorene som er å bytte på strømforsyningen...men fikk et tips om at switche transistorene ikke var så greie å bytte ut med en erstatning...fant ikke orginal så måtte bytte til en erstatning, kan d ha noe med dette å gjøre kanskje?

[pndjo]

så sant bein plaseringen er riktig så skal det fungere, hva heter den komponenten som blir varm? du diodetestet likeretterne og vel?



godt nytt år forresten!

[toreae]

Har selv reparert en slik en. Byttet 7 transistorer med noen som jeg hadde liggende. Fikk den ril å virke til slutt. Men, først ett råd på veien, bruk en strømforsyning som ikke leverer mere en 3-4 amp for å teste med. Og som tåler kortsluttning. Jeg måtte også bytte kondensatorer. Og min trafo lagde lyder, dette "fikset" (vil ikke kalle det reperasjon) med å dytte på ledninger på trafoen og å sette denne i press. Hvis du har tilgang til dobbel strømforsyning kan du prøve å koble denne direkte til forsterker, for å sjekke om forsterkeren er kortsluttet. Typisk 2x45-55 volt. Forsterkeren bør da bruke under 0.3 amp uten last/signal. Min forsterker bruker ca 1 amp ved 14V. men brukte 3 amp ved feil på trafo.

[Bull_Dogg]

så sant bein plaseringen er riktig så skal det fungere, hva heter den komponenten som blir varm? du diodetestet likeretterne og vel?



godt nytt år forresten!

Det er disse IRFZ34N på den siden som ikke er svidd som blir sinnsykt varme. Har ikke byttet IC'en, håpte på at det skulle fungere uten at jeg måtte bytte den...



Godt nyttår jah

[pndjo]

IRFZ34N husker jeg ikke feil så er den likeretteren og det er flere av de, Disse jobber med høye frekvenser så de skal bli varme men ikke så du ikke kan ta på de. Har du tilgang til en osciloskop? mål eventuelt spenning på disse og den må være høyere en 12 volt og den samme spenning skal du måle på de andre likereterne, men med motsatt polaritet da disse skal levere en symetrisk spenning.... du skulla helst ha byttet kontrol IC, men,men, - mål spenning på likereterne!

Endret 4. januar 2005 av pndjo
