Hjemmelagd BiQuad..(prosjektet som tok helt av)

[bearing340]

så jeg lurte på om jeg kunne bruke en vanlig antenne kabel å montere N-han RP-SMA-hun i endene på den?



Du må ha en antennekabel som er beregnet for så høye frekvenser. Vet ikke hva du mener med vanlig antennekabel men om du tenker på vanlig tv-coax så har den ALT for mye tap på så høye frekvenser. Den har også feil impedans, den er 75 ohm og til tråløst nett må du bruke 50 ohm.

6833540[/snapback]





ok..så det blir for mye tap i den kabelen altså..men var en annen her på forumet som hadde gjort det samme..



å det hadde visst funket..men problemet av vel bare tapet da igrunn



men lurer på hvor mye det egentlig tilsier..for 75ohm til 50 ohm er jo ikke veldig stor forskjell

[ffs]

et spm, jeg har lurt på:



Jeg har:



2stk - D-Link ANT24-2100 Utendørsantenne, 21dBi

1stk - Linksys Wireless-G Broadband Router 54 Mbps SpeedBooster (WRT54GS)

1stk - Linksys Wireless-G Access Point 54 Mbps 802.11g, WPA, WDS (WAP54G)



Har en som bor 3 - 4 km fra meg, vi bor på hver våres ås omtrent, så det er fri sikt til han, og ingenting som står i veien..



På spesifikasjonene på routern, står det max 15dbi mins jeg.. Og på speedbooster har jeg mulighet for å stille opp mWatt(alt fra 0 - 100), Hva har dette å si? PÅ antenne spec, står det max 50mw.

Kan den bli ødelagt hvis du setter den opp til 100?



Burde det være mulig å få dette til å funke? uten å gjøre innstillinger i det hele tatt, utenom å stille antenne riktig i mot hverandre selfølgelig..



Det jeg skal gjøre er å sende ut signaler med speedbooster og ta imot som client ved hjelp av wap54g..



Og skal jeg kunne bruke et vanlig trådløst PCI kort, koble antenna til og få inn nettverk 2km unna? Virket sånn på noen poster jeg så her..

Endret 14. september 2006 av ffs

[Killer_DT]

Jeg skal lage to slike biquad antenner og driver og ser på tegningene til:

http://martybugs.net/wireless/biquad/



Men det eg ikke er helt sikker på er om det er kontakt mellom senterlederen som kommer ut fremme på dette billdet og kobberrøret:

http://martybugs.net/wireless/biquad/image...ad_close_tn.jpg



Skal selve den biquaden loddes fast i senterlederen til kabel og inn i kobberøret? Vil ikke da antennen være kortsluttet?

[Killer_DT]

Har nå fått laget meg to sånne antenner, men er ikke helt imponert over resultatet. Jeg må ha gjort noe galt.

Klarte tidligere ca 100kB/s over linken (med ftp) klarer nå ca 400kB/s.

Det å lodde kobbertråden til røret var nesten umulig. Brukte sikkert 45 mins på den ene.

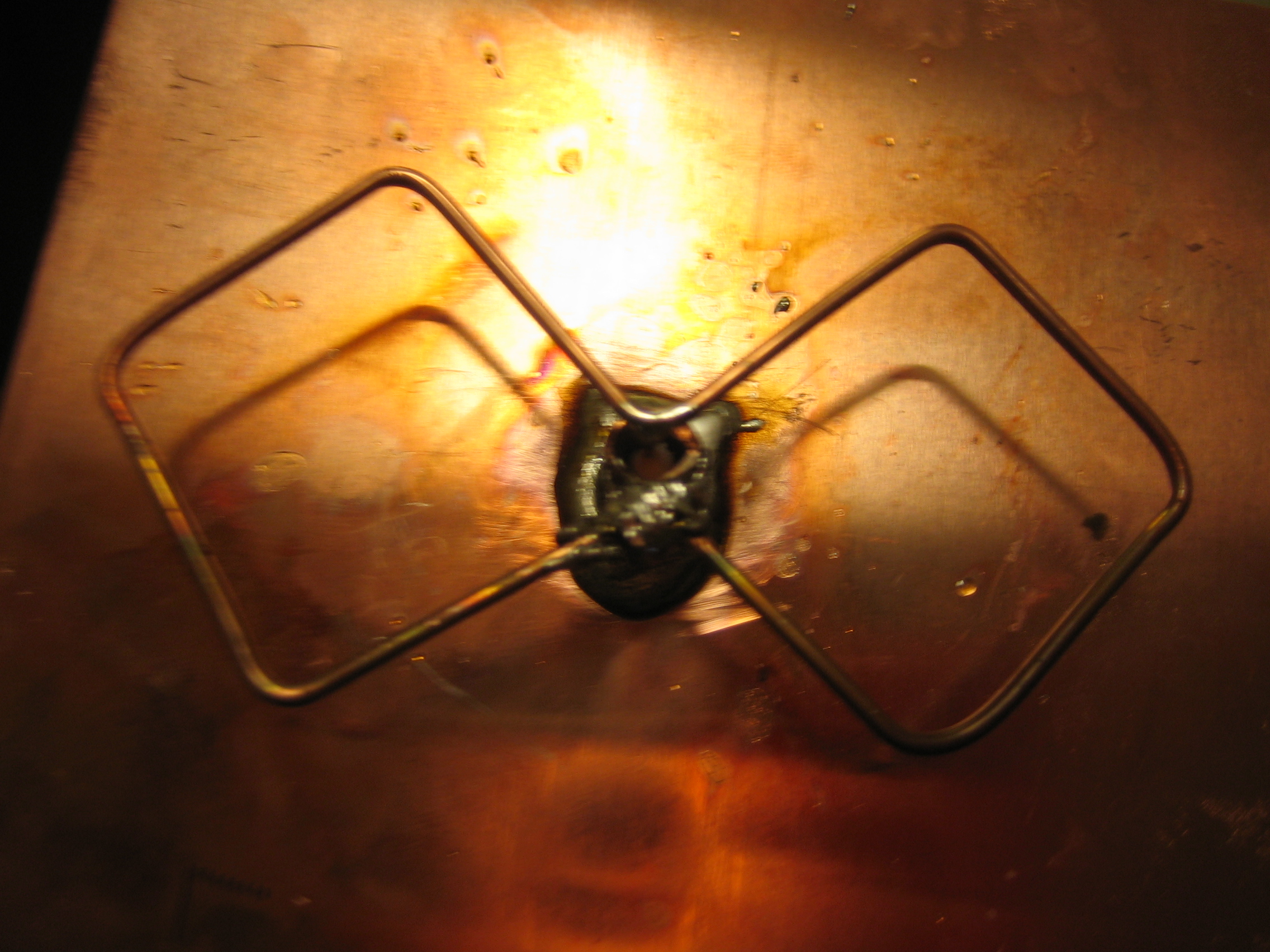

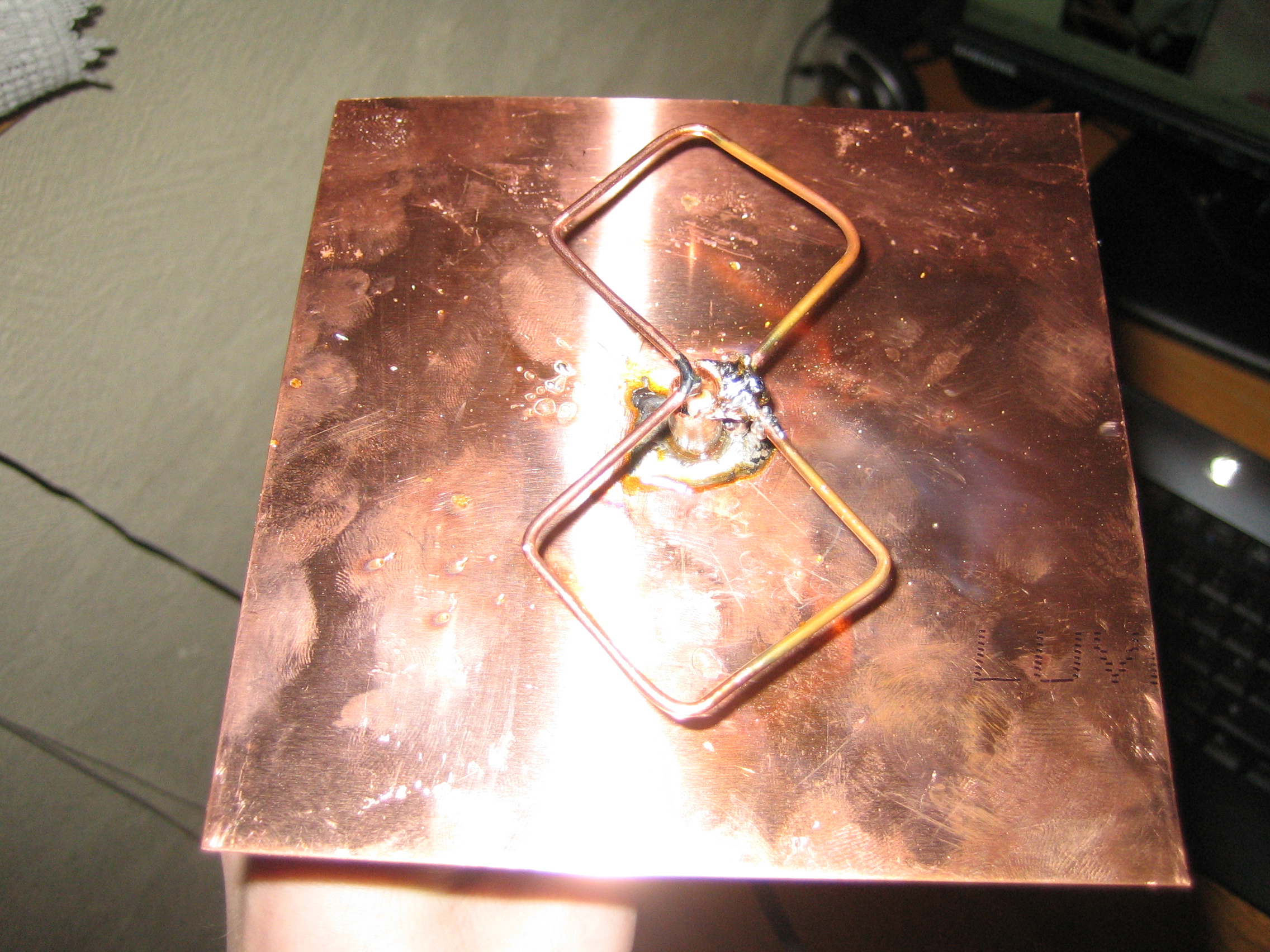

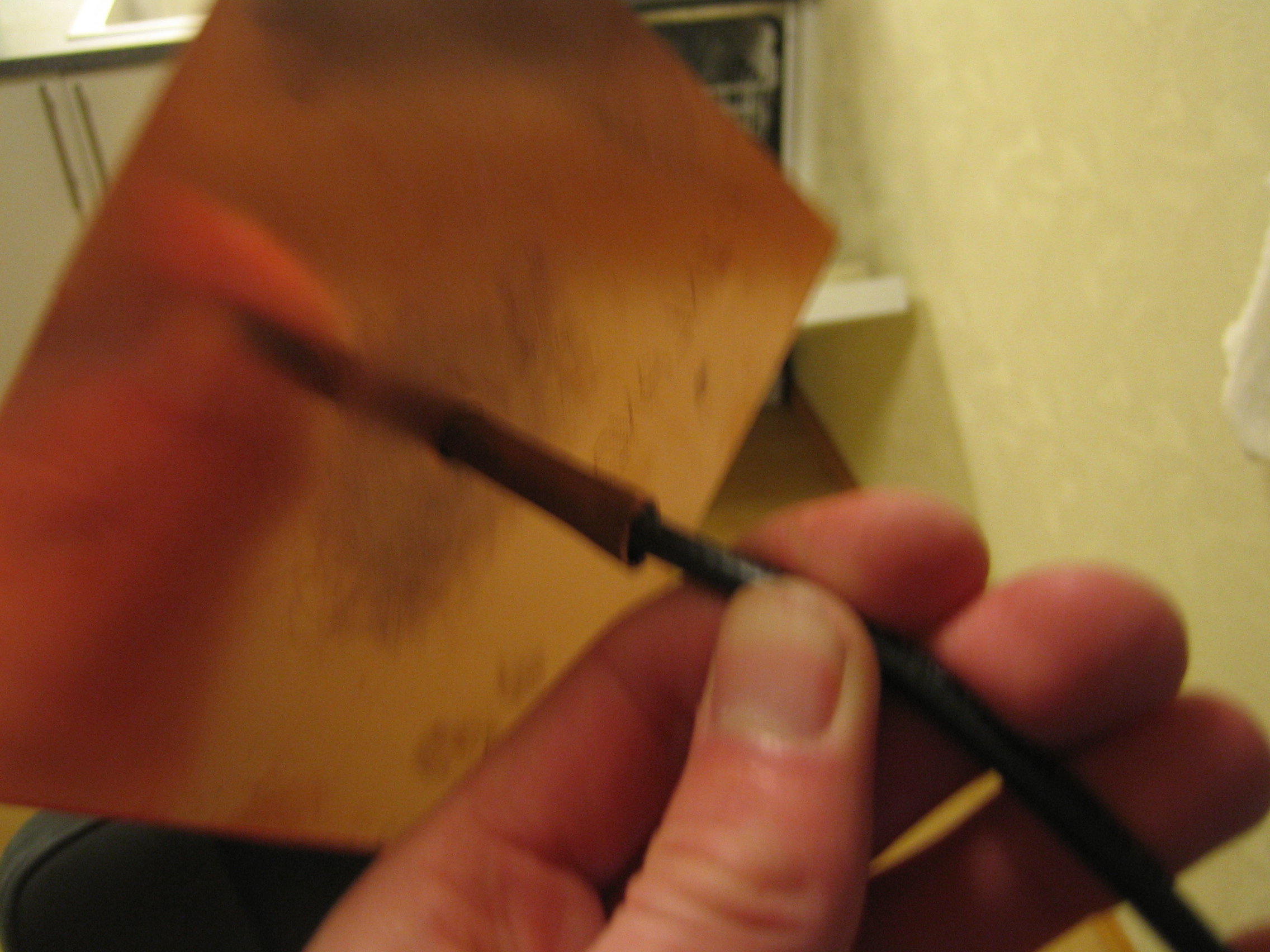

Legger ved noen bilder av konstruksjonen, kanskje noen av dere ser noe feil?

[Jaguaren]

Hmm, husk hva jeg sa til deg, du er nødt til lage den nøyaktig på målene, utifra bildene så er de skjeve,,,



Det er særdeles nøye at det er nøyaktig.

[Killer_DT]

Selve kobbertråden du snakker om sant? Skal prøve å lage en ny en, men det var et helvete å få festet den med loddetinn.

[Lars Dongeri Oppholdsnes]

Biquadantenne består av to looper. Den ene siden er tilkoblet jord (skjerm) via kobberrøret den andre siden er kun tilkoblet senterleder på coax.

Pass på at avstanden fra quadene til kobberplaten er jevn.

[Jaguaren]

Jeg bruker en liten gassbrenner til kobberloddingen, kobberet leder varmen så fort vekk at du sliter med en standard loddebolt.

[Killer_DT]

Hadde bare en stor gassbrenner hehe. Men den funka fint da jeg skulle lodde røret fast i platen.

[Tha_Zaynt]

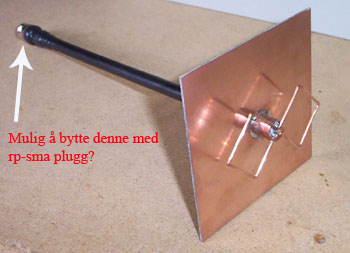

Som bildet viser, er det mulig å bytte n-pluggen med rp-sma plugg?

[ranvik]

Som bildet viser, er det mulig å bytte n-pluggen med rp-sma plugg?



ja funker helt fint det, bare N-plugg er veldig mye støre og enklere og sette på.

[Espen K]

Hvordan er det å lage en slik antenne med aluminiumsplate i steden for kobber ?

Har en plate med riktige mål liggende å slenge.

Tenkte å følge denne byggningsveilederen:

http://koti.mbnet.fi/zakifani/biquad/

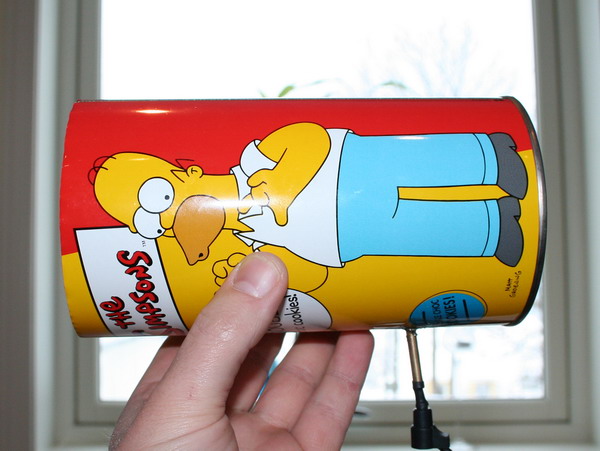

Nå bruker jeg en Cantenna, hjemmelaget selvfølgelig.

Et tips til denne er å kjøpe simpsons kjeksboks på svinesund, den er 100mm i diameter og i metall.



Er usikker på hvilken efekt den har, men vil det bli bedre med en Bi-quad antenne ?

Jeg har fulg denne saken når jeg lagde antennen:

http://www.saunalahti.fi/elepal/antenna2.html



Legger ved et bilde av den etter den var ferdig loddet.

[Glufsa]

Er det mulig å oppdatere bildene i første post?

[Cryztek]

er det noen som faktisk vil svare hvist jeg lurer på div ting? virker som om tråden beggyner og blir borte.

[Lars Dongeri Oppholdsnes]

Tråden er jo 5 år gammel og du kan jo ikke forvente at trådstarter står standby om det var det du tenkte. Finnes mye stoff om biquad på nettet, så bare bruk http://google.no for å finne ut mere. http://martybugs.net/wireless/biquad/

Du får forøvrig kjøpt ferdig antenne her: http://www.dealextreme.com/details.dx/sku.25542

[Cryztek]

vil det være stor forskjell fra den antennen du har linket til og en biquad? Og viktigst av alt, er den vanntett?



Kunne også trengt et forslag til wifi kort som passer til bærbar. Usb hadde vært kjekt men vil det bli for lite kraft for og dra en større antenne?

[H2H]

du kan jo sjekke ut min gamle tråd om hvordan man lager en biquad...



og foresten... en antenne er passiv, dvs at du ikke trenger å "drive" den som det blir nevnt i en post over her.



https://www.diskusjon.no/index.php?showtopic=314901&hl=



Biquaden har optimalt en forsterkning på 11dB

Den på Deal extreme hadde 14dB, i mine øyne er dette en bedre antenne.

Endret 1. august 2009 av H2H

[Cryztek]

Du bygger den som ikke er for bruk med parabol. Hvist jeg bygger så må det nok være for bruk med parabol

[H2H]

den er da nesten lik bare med to knekker på sidene.

Blir stress å få den montert i brennpunktet da.

Jeg har prøvd meg ett par tre ganger å aldri fått d til helt...

[Cryztek]

Skal modde lnb så antennen sitter der lnb hodet er nå blir nok bra^^
