Hjemmelagd BiQuad..(prosjektet som tok helt av)

[Lou]

Hei!



Driver å bygger Biquad nå, har et spm: Hvorfor må det borres et hull i plata på 13mm når det kun er lederen som skal igjennom.



Annet spm: Hvis jeg lager en antenne av en blikkbox, hva brukes som forlenger av RP-Sma plugg får å få rett brennpunkt? Vanlig kobber tråd?)

1) Min plugg var 16mm, så jeg boret 16mm.

2) Kobber går fint, men skal ikke surre for mye rundt uten skjerm, før du får trøbbel.

[Weezel]

Er det noen som kan si meg hva slags plugger jeg skal bruke for å få kobla en biquad til slik uttak på mobiler for ekstern antenne?



(Slik som man kobler til denne hunn-kontakten;

[Asbjørn²]

Er det noen som kan si meg hva slags plugger jeg skal bruke for å få kobla en biquad til slik uttak på mobiler for ekstern antenne?



(Slik som man kobler til denne hunn-kontakten;

Du kan ikke bruke denne biquaden som mobiltelefonantenne, den er laget for en helt annen frekvens.



Hvis du søker på google så finner du en kalkulator der du kan regne ut målene på en biquad for mobiltelefonbruk.

[Weezel]

Er det noen som kan si meg hva slags plugger jeg skal bruke for å få kobla en biquad til slik uttak på mobiler for ekstern antenne?



(Slik som man kobler til denne hunn-kontakten;

Du kan ikke bruke denne biquaden som mobiltelefonantenne, den er laget for en helt annen frekvens.



Hvis du søker på google så finner du en kalkulator der du kan regne ut målene på en biquad for mobiltelefonbruk.

Det er jeg klar over, og jeg har en som er tilpasset GSM-båndet - alt jeg trenger er navnet på pluggen

[Oberst2002]

hmmm



Noen som vet on der finnes rp-sma og rp-tnc til kabelen HFX1336 ?

ArticOC du som bruker denne kabelen hva sier du ?



-oberst-

[Re-Offender]

hmmm



Noen som vet on der finnes rp-sma og rp-tnc til kabelen HFX1336 ?

ArticOC du som bruker denne kabelen hva sier du ?



-oberst-

Nei man får ikke kjøpt RP-plugger til hfx1336 Synd da dette er en meget god kabel. Jeg bruker RP-plugg for vanlig RG58 på HFX, må moddes litt for å passe, men dette går bra hvis du har en søyleborremaskin.

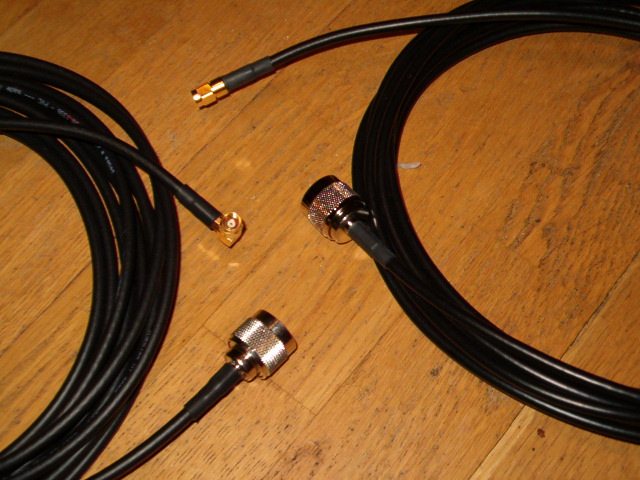

På bildet ser du to kabler, begge har en lengde på ca.5m. Den til venstre har jeg laget selv og den til høyre er kjøpt hos komplett.no for 395kr. Begge kablene er: RP-SMA --> N-male



Kabelen komplett selger hadde kjempegod kvalitet, men jeg tror tapet er litt større enn i min hjemmelagde, men da sankker vi bare om veldig små forskjeller.. løp og kjøp sparer deg mye arbeid

[Oberst2002]

takker for bra svar ArcticOC



tar utfordringen siden jeg har både søylebor og noen rp-sma til rg58 liggende

regner med at man finner fram et skyvelær finner ytter dim på den delen av kabelen som skal inn i kontakten, finner et passende bor og er forsiktig.



kjører et nytt spørsmål når jeg er igang, åssen krympestrømpe bruker du, den jeg bruker ser så tynn og pinglete ut i forhold, kanskje bare bildet som lurer meg ?



-oberst-

[Arne Nåtedal]

På bildet ser du to kabler, begge har en lengde på ca.5m. Den til venstre har jeg laget selv og den til høyre er kjøpt hos komplett.no for 395kr. Begge kablene er:  RP-SMA --> N-male

Regner med det er denne kabelen du har kjøpt.

Dessverre ser det ut til at Komplett/Norek har misforstått betydningen av han/hun for reverse-pole-kontakter, og relaterer betegnelsen til hvorvidt det er senterpinne eller hull.

En hankontakt har innvendige gjenger mens en hunkontakt har utvendige, uansett om det gjelder reverse-pole eller ikke.



Kablene du viser på bildet er derfor som du sier begge N hann <--> RP-SMA hann.

[Prelude]

Artic, jeg og kjøpte rp-sma kontakter for RG58 og HFX1336 kabel, men jeg utvidet ikke senterhullet når jeg laget mine kabler.



jeg har laget meg ett par rp-sma - N-male ledninger og det jeg gjorde var at jeg tok en bit av senterplasten, skar ut en strimmel på langs så jeg fikk klemt plasten sammen rundt senterlederen og så presset jeg stiften inn i kontakten.



ang. krympestrømpe, jeg kjøpte meg en lengde med PVC krympeslange med 6.4mm innerdiameter før krymping, nr 55-058-47, denne fungerer bra til krymping på kontaktene.

[Re-Offender]

På bildet ser du to kabler, begge har en lengde på ca.5m. Den til venstre har jeg laget selv og den til høyre er kjøpt hos komplett.no for 395kr. Begge kablene er:  RP-SMA --> N-male

Regner med det er denne kabelen du har kjøpt.

Dessverre ser det ut til at Komplett/Norek har misforstått betydningen av han/hun for reverse-pole-kontakter, og relaterer betegnelsen til hvorvidt det er senterpinne eller hull.

En hankontakt har innvendige gjenger mens en hunkontakt har utvendige, uansett om det gjelder reverse-pole eller ikke.



Kablene du viser på bildet er derfor som du sier begge N hann <--> RP-SMA hann.

Jepp, stemmer nok det Men det er "riktige" plugger, og med komplett kabelen slipper du å bruke pigtail Bestilte den Cnet kabelen til en kunde og er overrasket over den gode kvaliteten. Den har også bedre mekaniske egenskaper enn HFX1336, men tror ikke jeg ville byttet den mot min hjemmelagde uansett



Prisen komplett tar er også meget bra, blir nesten like billig som å lage en selv

[Re-Offender]

Artic, jeg og kjøpte rp-sma kontakter for RG58 og HFX1336 kabel, men jeg utvidet ikke senterhullet når jeg laget mine kabler.



jeg har laget meg ett par rp-sma - N-male ledninger og det jeg gjorde var at jeg tok en bit av senterplasten, skar ut en strimmel på langs så jeg fikk klemt plasten sammen rundt senterlederen og så presset jeg stiften inn i kontakten.



ang. krympestrømpe, jeg kjøpte meg en lengde med PVC krympeslange med 6.4mm innerdiameter før krymping, nr 55-058-47, denne fungerer bra til krymping på kontaktene.

Lurt Gjorde det samme på en kabel jeg lagde litt tidligere, funka fint det (digger HFX1336 rått)



Ang. krympestrømpe så bruker en "feit" god en på nesten 10mm. Husk å bruke krympestrøme med lim, de uten er ikke å anbefale

[Prelude]

mine krympestrømper er uten lim..



HFX1336 er en god kabel, fleksibel og rimelig.. slikt liker jeg



menneh.. kom akkurat hjem ifra elkjip hvor jeg fikk meg ett topcom 3054g pc-kort til 349,- (50kr venneavslag er alltid morro )

påtide å modde

[Oberst2002]

Er det dette some er krympeslange med lim ?



-oberst-

[Re-Offender]

Stemmer det oberst, faktisk ganske kraftig lim også, sitter som støpt etter du har krympet den

[stste]

Hei...



Noen som har testet Den doble versjonen?

Skal visst gi 2Db gain på en enkle versjonen...



Hvordan setter man inn bilder her?



Er mulig jeg ikke ser knappen

Endret 27. mars 2005 av stste

[[ReXoR]]

Hvordan setter man inn bilder her?



Er mulig jeg ikke ser knappen

Vedlagt fil, rett ovenfor "Svar" (IKKE i fastreply, i vanlig reply greie )

[stste]

Thnx

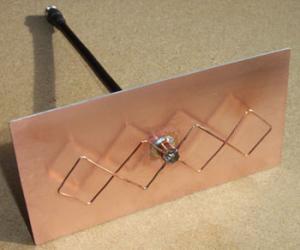

Her er i hverfall et bilde av den doble godsaken



Erfaringer?



Kan jeg linke med en som bor ca 6Km unna ( i ca luftlinje)(noen trær?) hvis begge har BiQuad

Endret 28. mars 2005 av stste

[B4stian]

Thnx

Her er i hverfall et bilde av den doble godsaken



Erfaringer?



Kan jeg linke med en som bor ca 6Km unna ( i ca luftlinje)(noen trær?) hvis begge har BiQuad

Er ikke 100% sikker, men burde nok gå ja. Hvis det ikke går kan du jo bare sette den ene på en parabol...

[ranvik]

har mekka antenne for wlan med parabol

*bilde fjernet*

får ca 35-40db gain med den er link på 2,5km mellom litt trær/hus og sånt

får link på 28mbit test speed viser 800kbytes i sek. på itavisen.no(ja har sikelig linje i andre siden)



####Moderatoredit: Lenken til bildet fungerer ikke lenger og man får opp innloggingsvindu. Derfor er bidlet fjernet####

Endret 12. mai 2011 av L4r5

[Chakl]

Hvis du broadcaster den, er det slikt at alle innenfor det området kan finne at du har trådløs nettverk?
