m³/dB

[Zimyc]

Her er en fin liten liste over hvor mye m³/dB viftene på microplex blåser.

Håper jeg har regnet alt riktig, og btw. Det er varenr'a til Microplex på viftene.

uansett her er listen:



20x20mm

TFD2008L12S = 0,041

25x25mm

TFD2510L12C = 0,130

252N = 0,200

30x30mm

TFD3007L12S = 0,250

40x40mm

PC4010L12S = 0,210

TFD4007L12C = 0,304

412F = 0,307

412FH = 0,310

412FM = 0,315

412H = 0,482

412 = 0,555

45x45mm

TFD4510L12B = 0,500

50x50mm

PC5010L12S = 0,200

TFD501012CT = 0,500

TFD5015L12C = 0,500

512F = 0,666

60x60mm

TFD601012CT = 0,592

TFD6010L12S = 0,592

612FH = 1,064

612F = 1,074

TFD602012CT = 1,076

612NGN = 1,171

612N2GN = 1,171

612FL = 1,187

612N2GH = 1,210

612NGH = 1,210

612N2GM = 1,250

612N2GHH = 1,302

612NGHH = 1,302

612N2GL = 1,312

612N2GML = 1,315

TFD6025M12C = 1,428

TFDA6025M12C = 1,428

FFB0612EHE = 1,574

70x70mm

TFD7015L12C = 1,653

TFD7025L12C = 2.000

80x80mm

TFD8025L12S = 1,826

ZMF1 = 1,882

PC8015L12C = 1,904

SBUVFBL = 1,928

SBUVFGR = 1,928

SBUVFRE = 1,928

SBUVFYE = 1,928

SBLF2B2RRPM = 1,933

SBLF4BRPM = 1,933

SBLF4GRPM = 1,933

SBLF4RRPM = 1,933

PC8020L12C = 1,960

TFD802512CT = 1,964

UC8FAB = 2,093

8412N2GH = 2,135

8412N2G = 2,156

TFDA8025M12C = 2,200

8412N2GME = 2,230

KOVS2B = 2,285

AD0812DBA70GL = 2,323

8412N2GMLE = 2,368

SCLFM1580T = 2,238

KOVS2L = 2,346

SCLFZ1580M = 2,368

KOVS2P = 2,419

FFB0812EHE = 2,615

A1468 = 2,666

A1357 = 2,687

A1506 = 2,687

KOVS1 = 2,704

8412N2GL = 2,750

92x92mm

TFD9225L12S = 2,080

TFDA9225M12C = 2,500

ZMF2 = 2,500

3412NGM = 2,571

3412NGH = 2,611

3412NGHH = 2,615

3412NG = 2,625

3412NGL = 2,652

UC9FAB = 2,781

SCLFZ1592M = 2,818

120x120mm

MIST120LSLEBL = 2,763

MIST120LSLEGR = 2,763

MIST120LSLERE = 2,763

MIST120LSNLCL = 2,763

UC12FAB = 3,512

4412FGML = 3,562

4412FGL = 3,615

4412FGM = 3,684

SCLFZ1512M = 3,814

TFD1202512CT = 4,187

TFD12025L12C = 4,379

KD1212PMB16A = 4,380

TFDA12025M12C = 4,466



Edit: Fikset listen i m3/dB rekkefølge.



Edit2: Fikset helt ny liste.

Endret 23. mai 2004 av Zimyc

[ace_ventuora]

Bra liste



MEn hvordan kan det ha seg at Titan vifta på 120 mm bråker mest i sin klasse, mens Titan 80 mm bråker nesten minst av 80 mm-erne?



Editerte litt..

Endret 23. mai 2004 av ace_ventuora

[Zimyc]

listen er ikke i rekkefølge, tok bare etter lista nedover på microplex, kan godt lage den i rekkefølge, minst per desibel først. Tar ikke mye tid

[kverna]

og at deltaen ikke bråker mest av 80mm ? trudde den var overlegen der jeg

[Zimyc]

den bråker da mest og den blåser mest, men den blåser ikke mest per desibel. f.eks, den blåser 135m3 eller no sånnt, men bråker 52 dB, altså 135/52 blir ikke så mye som på noen av de andre viftene.

[Zimyc]

funnet ut at det er en del feil i listen, mekker det når jeg får tid.



Edit: Mekket listen nå

Endret 23. mai 2004 av Zimyc

[White_Tiger]

Bra liste



MEn hvordan kan det ha seg at Titan vifta på 120 mm bråker mest i sin klasse, mens Titan 80 mm bråker nesten minst av 80 mm-erne?



Editerte litt..

Den bråker minst per db da, ikke mest... desto høyere tall desto bedre må det jo være siden man deler på db, høyere db gir da lavere tall.

[Toddy]

Du bør jo regne om litt, går dårlig å dele m^3 på db som følger en logaritmist skala

[Zimyc]

hva mener du med det?

[Toddy]

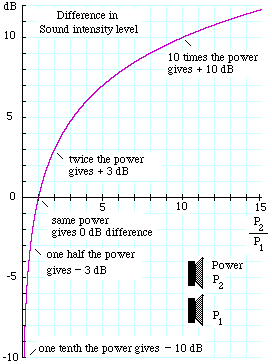

dB skalaen ikke er linær. Den er slik som ph skalaen. se på dette bildet:

edit: her sammenlignes to lydnivåer. Med andre ord er ikke 40dB det samme som 2*20dB. si at 10 dB tilsvarer verdien 10, da blir 20dB = 100 og 60dB = 1000000

Endret 23. mai 2004 av Toddy

[ace_ventuora]

Bra liste



MEn hvordan kan det ha seg at Titan vifta på 120 mm bråker mest i sin klasse, mens Titan 80 mm bråker nesten minst av 80 mm-erne?



Editerte litt..

Den bråker minst per db da, ikke mest... desto høyere tall desto bedre må det jo være siden man deler på db, høyere db gir da lavere tall.



dontgetit

[arnosmith]

ok, mye luft m^3 er bra, mye db er dårlig. Masse sjokolade er bra, mange personer å dele med er dårlig...

10kg sjokolade/ 5 personer = 2kg/pers

10kg sjokolade/ 10 personer = 1kg/pers



10kg sjokolade/ 2 personer = 5kg/pers



altså m^3 er sjokolade () mens db er personer () DESTO HØYERE TALL (MER SJOKOLADE PER PERSON ) DESTO MER EFFEKTIV ER KJØLEREN!



mmmm, fikk lyst på sjokolade *løper bort på shell og kjøper en japp*



edit: seks smilys, ny rekord eh... syv...

Endret 23. mai 2004 av arnosmith

[kverna]

tøff vri

Endret 23. mai 2004 av kverna

[White_Tiger]

ok, mye luft m^3 er bra, mye db er dårlig. Masse sjokolade er bra, mange personer å dele med er dårlig...

10kg sjokolade/ 5 personer = 2kg/pers

10kg sjokolade/ 10 personer = 1kg/pers



10kg sjokolade/ 2 personer = 5kg/pers



altså m^3 er sjokolade () mens db er personer () DESTO HØYERE TALL (MER SJOKOLADE PER PERSON ) DESTO MER EFFEKTIV ER KJØLEREN!



mmmm, fikk lyst på sjokolade *løper bort på shell og kjøper en japp*



edit: seks smilys, ny rekord eh... syv...

Takker *løpe og kjøpe sjokolade*

[Olle P]

altså m^3 er sjokolade () mens db er personer () DESTO HØYERE TALL (MER SJOKOLADE PER PERSON ) DESTO MER EFFEKTIV ER KJØLEREN!

För en korrektare jämförelse krävs formeln:



Luftflöde [m3/h] / (10^(Ljudnivå [dB(A)]/10))



Två exempel:

Delta 80mm

Luftflöde: 136 m3/h

Ljudnivå: 52 dB(A)



136 / 10^5,2 = 0,000858



ADDA 80mm

Luftflöde: 34,85 m3/h

Ljudnivå: 15 dB(A)



34,85 / 10^1,5 = 1,102



Alltså stöyer Deltan mycket mer än Adda-viften, per luftflöde!



(Ett annat sätt att visa det på är att ta 4 Adda-vifter;

Luftflöde: 34,85 m3/h * 4 = 139,4 m3/h

Ljudnivå: 15 dB(A) * 4 = 21 dB(A)

alltså mer flöde till betydligt lägre ljudnivå!)



Observera dock att värdena endast gäller vid fritt flöde.

Vid minsta extra luftmotstånd ökar ljudet och flödet minskar, och flödet minskar mest för "tysta" vifter.



/Olle

Endret 24. mai 2004 av Olle P

[baronKanon]

Svensken har talt, og han talte vel!

[arnosmith]

Svensken har talt, og han talte vel!

dette er kanskje ikke så hyggelig å si, men jeg forstod ikke en døyt av språket altså, forstod matematikken... men nå er jeg jo ikke veldig språklig av meg heller da

[baronKanon]

flöde = flyt

ljud = lyd

tyst = stille

Observera dock att värdena endast gäller vid fritt flöde

Verdiene gjelder kun ved fri luftflyt



Skakke være såå vanskelig å forstå svensk!



forstod matematikken...

da er jo alt greit

[White_Tiger]

Da er det bare opp til noen å redigere om hele listen da

[Olle P]

Jag har gjort nya beräkningar enligt formeln

10000 * (Luftflöde) / (10^((Ljudnivå) / 10)). Enheten blir ungefär m^5/W*h.



- Multiplikationen med 10000 är bara för att slippa en massa decimaler.

- För fläktar med variabel hastighet har jag valt maxvärdena (som ger sämst resultat).

- Mikroplex anger alla värden avrundade till heltal, vilket ger stora felmarginaler. Därför anger jag både "rakt" värde (med två värdesiffror) och intervall.

- Jag har bara räknat på de fläktar vars värden anges på Mikroplexs sammanställningssida för varje storlek.

- Större värde är, som tidigare, bättre.



20x20mm

TFD2008L12S = 40 (18-67)

25x25mm

TFD2510L12C = 150 (112-200)

252N = 950 (700-1240)

30x30mm

TFD3007L12S = 1010 (780-1270)

40x40mm

PC4010L12S = 500 (390-640)

TFD4007L12C = 350 (290-420)

412F = 200 (170-240)

412FH = 113 (95-134)

412FM = 755 (620-920)

412H = 180 (150-210)

412 = 1600 (1340-1900)

45x45mm

TFD4510L12B = 690 (590-810)

50x50mm

PC5010L12S = 400 (310-510)

TFD501012CT = 220 (190-260)

TFD5015L12C = 330 (280-380)

512F = 200 (170-230)

60x60mm

TFD601012CT = 320 (280-370)

TFD6010L12S = 320 (280-370)

612FH = 260 (230-300)

612F = 580 (510-660)

TFD602012CT = 700 (620-800)

612NGN = 130 (114-147)

612N2GN = 130 (114-147)

612FL = 4800 (4100-5500)

612N2GH = 73 (64-83)

612NGH = 73 (64-83)

612N2GM = 560 (490-630)

612N2GHH = 28 (25-32)

612NGHH = 28 (25-32)

612N2GL = 5300 (4600-6100)

612N2GML = 3100 (2700-3600)

TFD6025M12C = 630 (560-720)

TFDA6025M12C = 630 (560-720)

FFB0612EHE = 3,4 (3,0-3,8)

70x70mm

TFD7015L12C = 1080 (950-1230)

TFD7025L12C = 1310 (1150-1480)

80x80mm

TFD8025L12S = 2100 (1900-2400)

ZMF1 = 260 (230-290)

PC8015L12C = 3200 (2800-3600)

*******

PC8020L12C = 1600 (1370-1800)

TFD802512CT = 870 (770-990)

UC8FAB = 420 (370-480)

8412N2GH = 160 (140-180)

8412N2G = 440 (390-490)

TFDA8025M12C = 1700 (1500-2000)

8412N2GME = 1460 (1290-1600)

KOVS2B = 3800 (3400-4300)

AD0812DBA70GL = 11000 (9800-12400)

8412N2GMLE = 5700 (5000-6400)

SCLFM1580T = 3700 (3300-4200)

KOVS2L = 1500 (1350-1700)

SCLFZ1580M = 5700 (5000-6400)

KOVS2P = 600 (530-670)

FFB0812EHE = 8,6 (7,6-10,0)

*******

KOVS1 = 47 (42-53)

8412N2GL = 21000 (18000-24000)

92x92mm

TFD9225L12S = 1600 (1450-1900)

TFDA9225M12C = 1600 (1440-1800)

ZMF2 = 230 (200-260)

3412NGM = 1140 (1010-1290)

3412NGH = 240 (210-270)

3412NGHH = 128 (114-145)

3412NG = 530 (470-600)

3412NGL = 3100 (2700-3500)

UC9FAB = 560 (500-630)

SCLFZ1592M = 3900 (3500-4400)

120x120mm

*********

UC12FAB = 170 (150-190)

4412FGML = 720 (640-810)

4412FGL = 2400 (2100-2700)

4412FGM = 220 (200-250)

SCLFZ1512M = 2100 (1800-2300)

TFD1202512CT = 850 (750-950)

TFD12025L12C = 1600 (1400-1800)

KD1212PMB16A = 116 (103-131)

TFDA12025M12C = 1340 (1190-1500)



- Vi ser att det största spannet finns i 80mm-gruppen (följt av 60mm-gruppen); från 8,6 till 21000, en faktor mer än 2440! Jag är inte förvånad, eftersom 80mm är den vanligaste storleken och utbudet därför också är störst.

- Tvärtemot gängse uppfattning ligger inte 12cm-fläktarna i topp. Ljudnivån är ju redan filtrerad efter örats upplevelse, så de lägre varvtalen är inräknade.

- Papst 8412N2GL är både tystast och "effektivast" av alla. Detta förklaras av det (relativt) extremt låga varvtalet. Ljudnivån sjunker ju som bekant snabbare än flödet när man minskar hastigheten hos en fläkt. Alla andra fläktar i 8412-serien får samma värde om man sänker hastigheten till samma nivå. Så fort man ger fläkten lite mottryck att jobba mot sjunker flödet, och därmed effektiviteten, snabbt.



/Olle
