Lage Tp-kabel - i veggkontakt

[tommy_sn]

Hei!



Noen som ghar noen lenker til hvordan man skal koble tp kabler i en veggkontakt?



Kontakta på vegg er vel en "hunn". Den har 10 mulige steder å klemme ned de 8 kablene. Hvilke skal benyttes?



Ser slik ut "ovenifra": \ er der kabelen kan settes fast.



\ \

\ \

\ \

\ \

\ \





Mellom disse to rekkene står det:

GGGG

ABAB



Hva betyr dette?





Tommy!

[agvg]

Hei!



Noen som ghar noen lenker til hvordan man skal koble tp kabler i en veggkontakt?

Umulig og si, de fleste har fargekodene påtrykkt eller så må du finne et koblingsskjema hos produsenten.

[tommy_sn]

Står et "koblingsskjema" i midten av tilkoblingene:



grønn - rød - rød - grønn

grønn/hvit - rød/hvit - rød/hvit - grønn/hvit

blå - blå - brun - brun

blå/hvit -blå/hvit - brun/hvit -brun/hvit

G -G - G -G

A -B -A -B





Ser omtrent slik ut. Så står det to rekker med 5 tilkoblingspunkter der, en på hver side av "tabellen" over.



hvordan leser jeg denne tabellen??





Tommy!

[moav]

A-B er standarden du skal følge og du skal følge B standarden. Så når du leser av B standeren så bare følger du "koplingskjemaet" for B.

[tommy_sn]

Så da blir pinnenummereringen slik da:

1 rød

2 rd hvit

3 blå

4 blå hvit

5 grønn

6 grønn hvit

7 brun

8 brun hvit



Begynner pinnenummereringen fra venstere når jeg ser på en tp kontakt rett på dewr metallet synes?



Blir dette en vanlig "rett" kabel? Hvordan lager jeg en krysset isåfall?

[moav]

Du lager en krysset kabel ved å bytte om de orange og de grønne parrene.

i den ene enden av kabel, mens du lager den vanlig i den andre.





her ser du et eksempel

[magicgunnar]

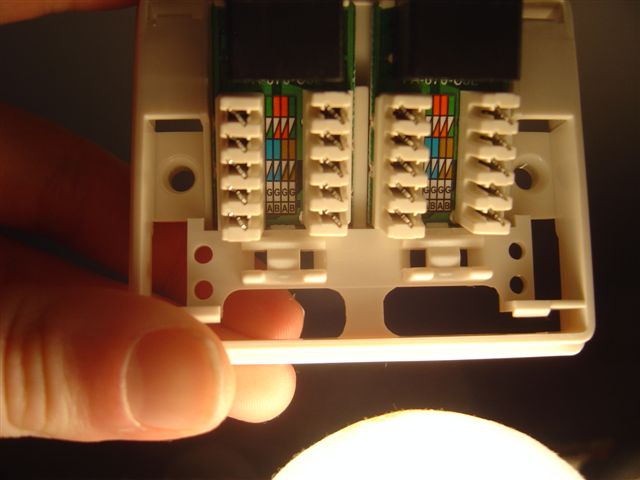

Jeg har åpenbart det samme nettverksuttaket som denne tråden snakker om, men jeg skjønner fortsatt ikke koblingsskjemaet etter å ha lest her. Kanskje fordi bildet nå mangler? Legger ved et bilde av min kontakt kjøpt på Biltema.



Hvilke av de 10 kontaktpunktene skal stå åpne? De to nærmest selve RJ45-uttaket? Eller de to lengst fra?



Hvorfor skal jeg forresten følge B-standarden?



Har jeg forstått riktig så er det slik at hvis jeg følger B-standarden så gjelder følgende:

Dette blir venstre siden, fra nærmest RJ45-uttaket:

1 rød

2 rd hvit

3 blå

4 blå hvit



Og dette blir høyre siden, fra nærmest RJ45-uttaket:

5 grønn

6 grønn hvit

7 brun

8 brun hvit

[agvg]

Om du velger A eller B er jo opptil deg, B brukes vel mest i norge.

Det er nok de to nederste som skal så ubrukte

[magicgunnar]

Nå har jeg prøvd å koble disse veggkontaktene.



Siden jeg gjerne vil bruke en kabel til å få to utganger, har jeg bare benyttet meg av orange, orange-hvit, grønn og grønn-hvit. Disse fire skulle vel i teorien kunne gi meg en 10Mbit linje. Jeg har brukt koblingsskjemaet med utgangspunkt i standard B. Jeg har da koblet ledningene i de fire tilkoblingspunktene som ligger nærmest RJ45-uttaket. I andre enden av ledningen har jeg et helt likt uttak som er koblet helt likt.



Men jeg får ikke noe signal! Ingenting!



Noen som har noen tips til hva jeg kan ha gjort feil?

[la7dfa]

1+2 & 3+6 brukes til nettverk.

[magicgunnar]

1+2 & 3+6 brukes til nettverk.

5712911[/snapback]



Nå skjønner jeg ikke helt hva du mener. Hvilke kontaktpunkt på bildet tidligere i denne tråden er det du mener jeg skal benytte meg av?

[kvase]

Hvordan lage en tp kabel for ethernet nettverk

er vel samme mudus du søker



http://www.safenet.no/article/articleview/347/1/4/
