12VHPWR connector

[Svein M]

Denne kabelen er brukt for strøm til skjermkort

https://en.wikipedia.org/wiki/16-pin_12VHPWR_connector



[Svein M]

Kabelen skal tåle 600W (pluss en margin), det som påpekes er at om pluggen ikke står rett, altså utsettes for krefter sideveis (opp, ned, høyre, venstre) så kan det bli for dårlig kontakt.

http://jongerow.com/12VHPWR/

https://cablemod.com/12vhpwr/

Om kabel tåler 684W så er det 684/6= 114W per ledning. Så en må ikke komme i en situasjon at en stor del av strøm går på noen få ledninger (ujevn fordeling).

Endret 4 timer siden av Svein M

[Svein M]

Hvor mye trekker skjermkort i forhold til 600W grensen.

RTX 5090, 575W som er 575/600 = 0.958333

RTX 4090, 450W som er 450/600 = 0.75

RTX 5080, 360W som er 360/600 = 0.6

[Phantom Software]

Kanskje denne tråden passer bedre på monolog.no?

Endret 4 timer siden av Phantom Software

[sedsberg]

116 watt er forøvrig nesten 10A. Det er mye på disse små ledningene og puslete kontaktene.

[Svein M]

Jeg ser at enkelte anbefaler å bruke kabelen som følger med skjermkortet slik at det blir 12VHPWR plugg kun mot skjermkortet og vanlige 8-pins kontakter mot strømforsyningen.

Dette gir noen fordeler, en unngår noen problemer:

1. Det er lett for å få side krefter på en slik plugg i strømforsyningen.

2. Det vanskelig å kjenne på plugg i strømforsyningen om den blir varm.

Endret 4 timer siden av Svein M

[Trene Arnholdt]

Når man allikevel skal ha nytt skjermkort som trekker såpass mye strøm, hvorfor ikke oppdatere standarden fra 12V til 24V eller høyere?

Da slipper man unna med disse tynne ledningene.

Hvordan kontaktene er utformet bør man vel kanskje også se litt på. Hvis de ikke tåler å monteres av vanlig dødlige, så kan enden på visa bli av selvbygger markedet blir visket ut til fordel for OEM.

[sedsberg]

De burde i det minste hatt dobbel låsing.

[50z]

Endel av problemene skyldes vel også dårlige 90 og 180 adaptere etc.

har kommet noen forbedringer etc. Og denne videoen er interessant:

Selv bruker jeg en litt annerledes 12VHPWR kabel. Har 12VHPWR til 2 x 8 pin Kabel. Men den går "motsatt" av normalt. Dvs 12VHPWR i PSU og 2x 8 pin i GPU.  NB! Custom kabel spesielt for dette formålet. Kjøpte den for å rydde opp i kabel rot. (men så drar ikke mitt kort mer en ca 225W på max)

[Svein M]

Det viktigste er at plugg står helt inn. Og er strømtrekk langt lavere enn 600W (f.eks 360W) så hjelper det.

Endret 8 minutter siden av Svein M

[sedsberg]

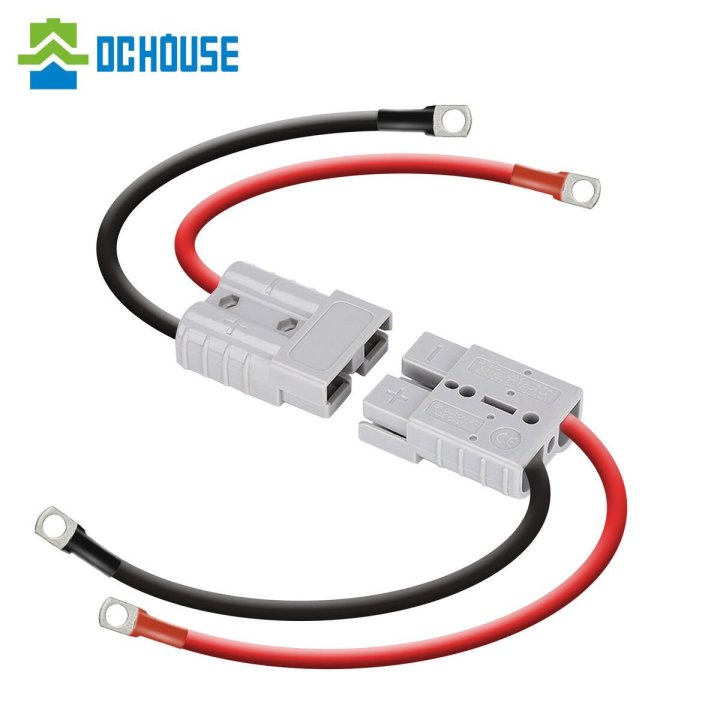

600W på 12V er ca. 50A. Vanligvis for slike strømmer så er en over på slike koblinger:

Spoiler
