Opamp, gain kontroll

[*Petter*]

Hei, jeg har en gammel cd spiller som levere ut et for høyt signal på utgangen. Var visst ganske vanlig før i tiden.

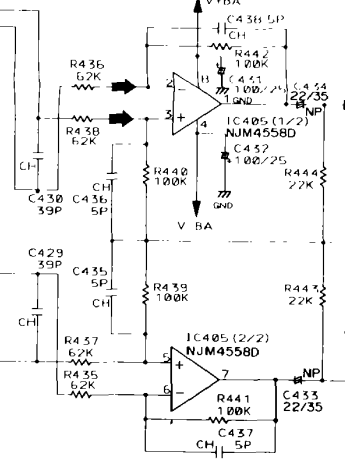

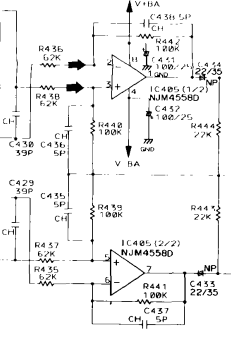

På trinnet sitter det en (NJM) JRC4558 opamp. Legger ved skjema.

Jeg antar gain her styres av motstandene på R436/438 (62K) og R440 (100K), som vanlig i slike kretser.
Men er det noen gyldne regler for hvilken av disse man kan tukle med? Tenkte å prøve med en 75K på R436/438 i første omgang, for å redusere litt.

Noen som har gjort noe lignende?

Endret 14. mai av *Petter*

[geir__hk]

Har du ikke et bedre skjema med bedre oppløsning enn det der ?

[*Petter*]

Skal se om det litt bedre nå, er zoomet opp 500%. Men er vel mest prinsippet jeg tenker på her. Hvor i kretsen er det best å gjøre en endring, eller er det hipp som happ.

[sedsberg]

Hvor sitter R4?

Op-ampene har en negativ og positiv inngang så det er ikke vilkårlig hvor du fornandrer motstandene. En større motstand kan gi høyere eller lavere siglnal avhengig av hvor i kretsen de sitter.

Det er også spenningsdelere der med samme utfordringa.

Endret 14. mai av sedsberg

[*Petter*]

Mente ikke R4, men R436/438.

[sedsberg]

Mulig det er en mer elegant løsning å sette inn lavere verdi for R441 og R442.

[*Petter*]

Ja det er muligens det, men er det noen grunn til at det er bedre? (spør for de jeg vil lære)
Nåværende oppsett er vel så enkelt som 100K/62K=1,61 gain

Så om jeg endrer feedback motstanden til f.eks 82K, så skulle jeg få en gain på 1,32. (82K/62K)

Men er det noen enkel måte å forklare hvorfor det er bedre, enn å endre input motstanden til f.eks 75K
Som da vil gi 100K/75K=1,33 gain.

Aner ikke om ett dropp fra 1,6 i gain til 1,3 vil utgjøre noen forskjell, eller om det er alt for mye.
