Ingen LAN gjennom patchepanel

[snqmann95]

Heisann,

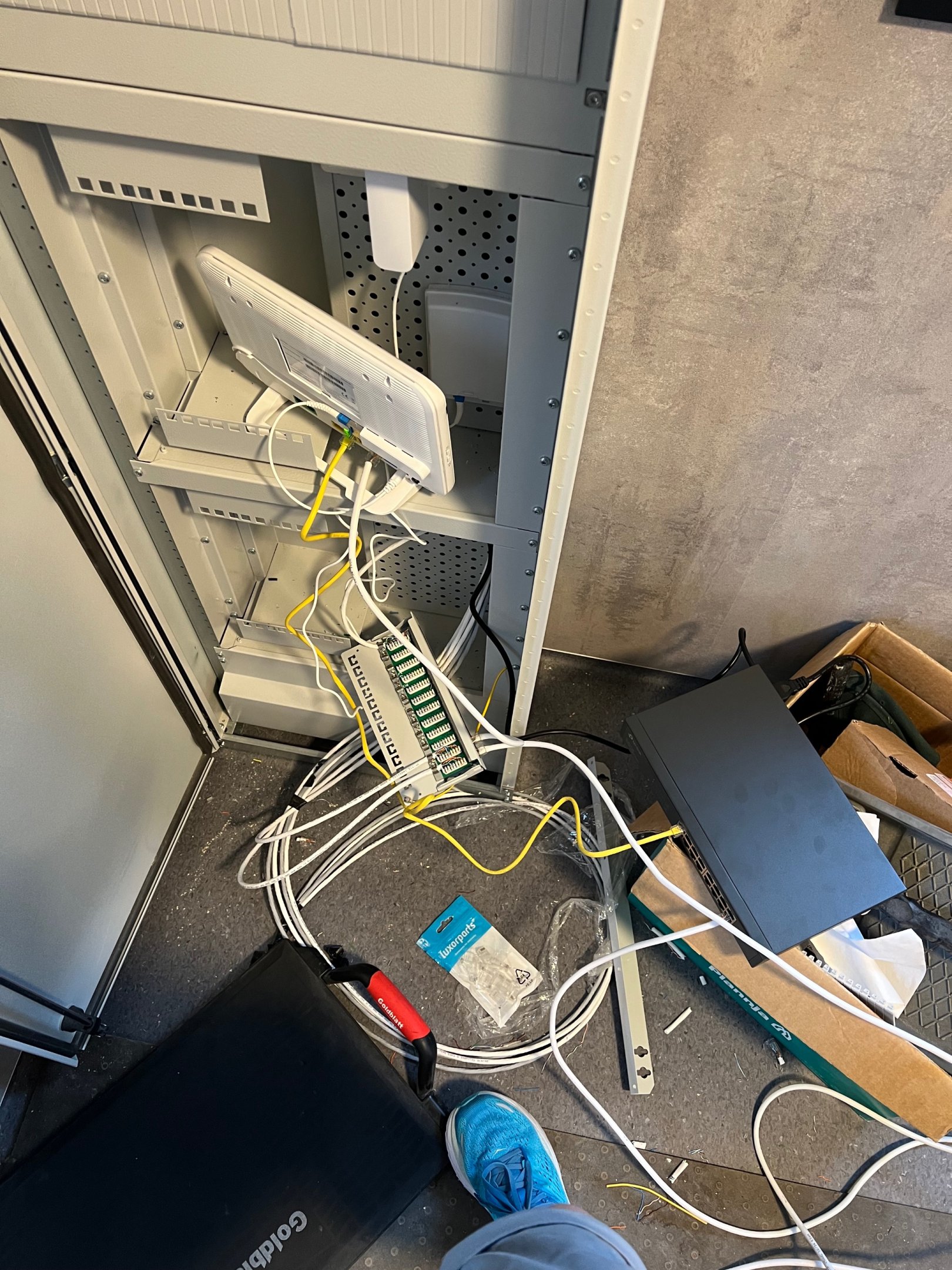

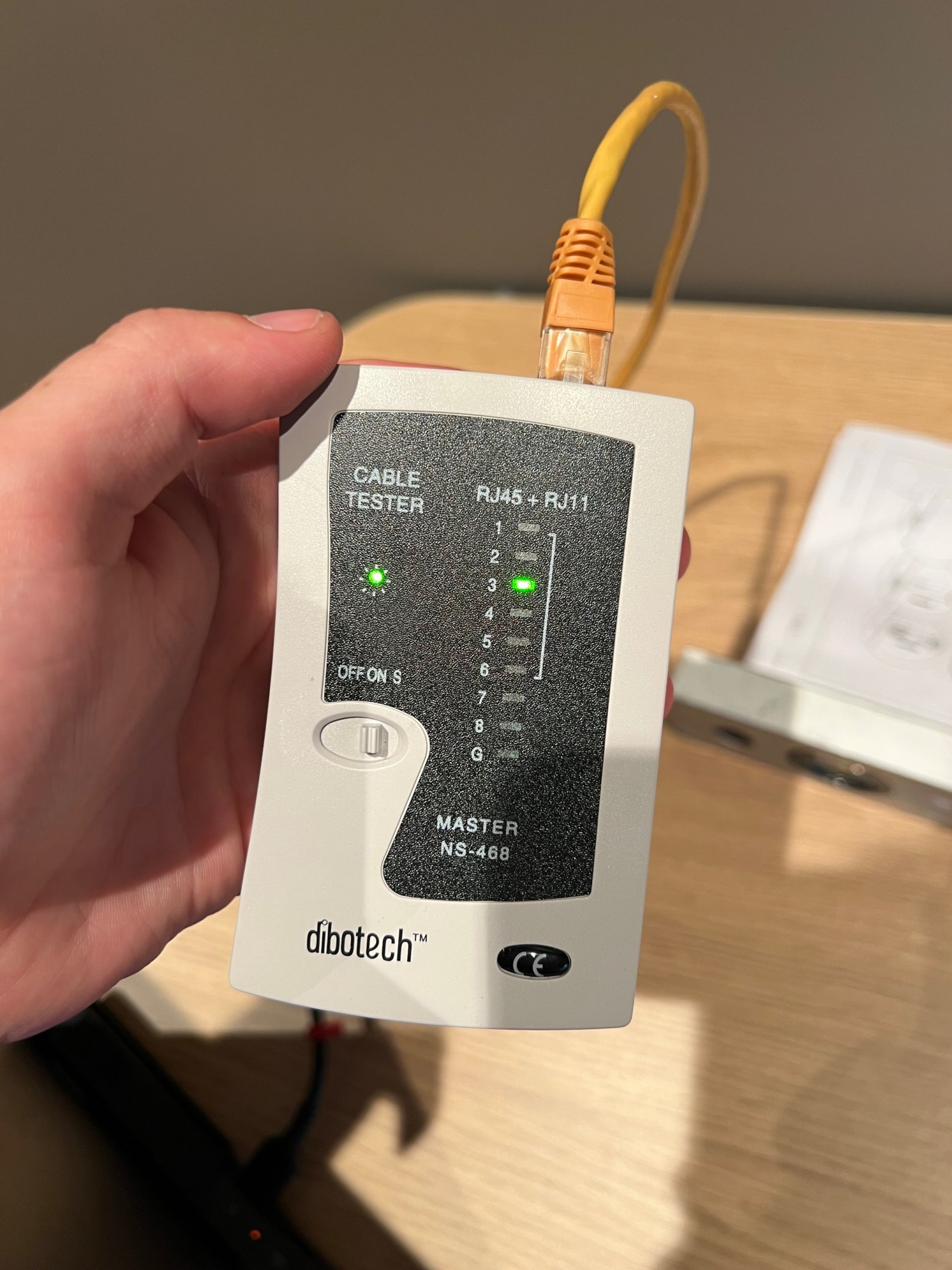

mulig jeg er i tåka og overser noe logisk her. Har en Haug i punkter gjennom huset som går til sikringsskapet. Tenkte jeg skulle sette alle disse i ett patchepanel nå, også derifra inn i switchen, og fra switchen til ruteren. Dog så er det nada null niks lan. Rj45 testeren sier alle punktene er riktig terminert, men jeg får null internett med mindre jeg går fra ruter-svitsj og inn i pcen.



beklager rot, men siste innspurt før huset er ferdig gjøres nå, ferdigattest ble sendt til kommunen på torsdag😅

Endret 15. juli 2023 av snqmann95

[aklla]

Kan du lage en skisse over hvordan du prøver å sette det opp?

[snqmann95]

aklla skrev (12 minutter siden):

Kan du lage en skisse over hvordan du prøver å sette det opp?

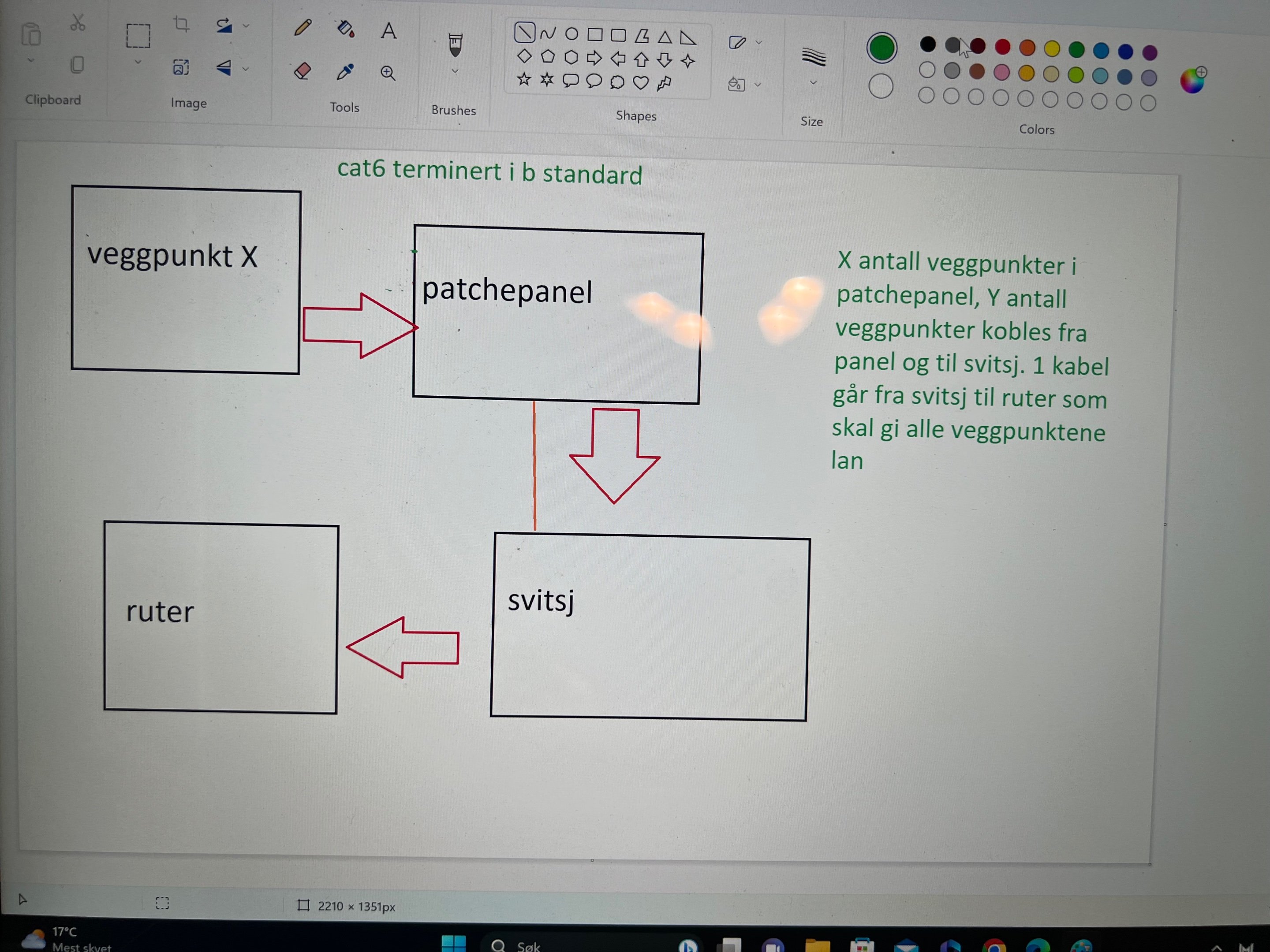

Si ifra hvis noe ble uklart. Like mange punkter som blir patcher skal kobles fra patchepanel ut og inn på svitsjen

Endret 15. juli 2023 av snqmann95

[process]

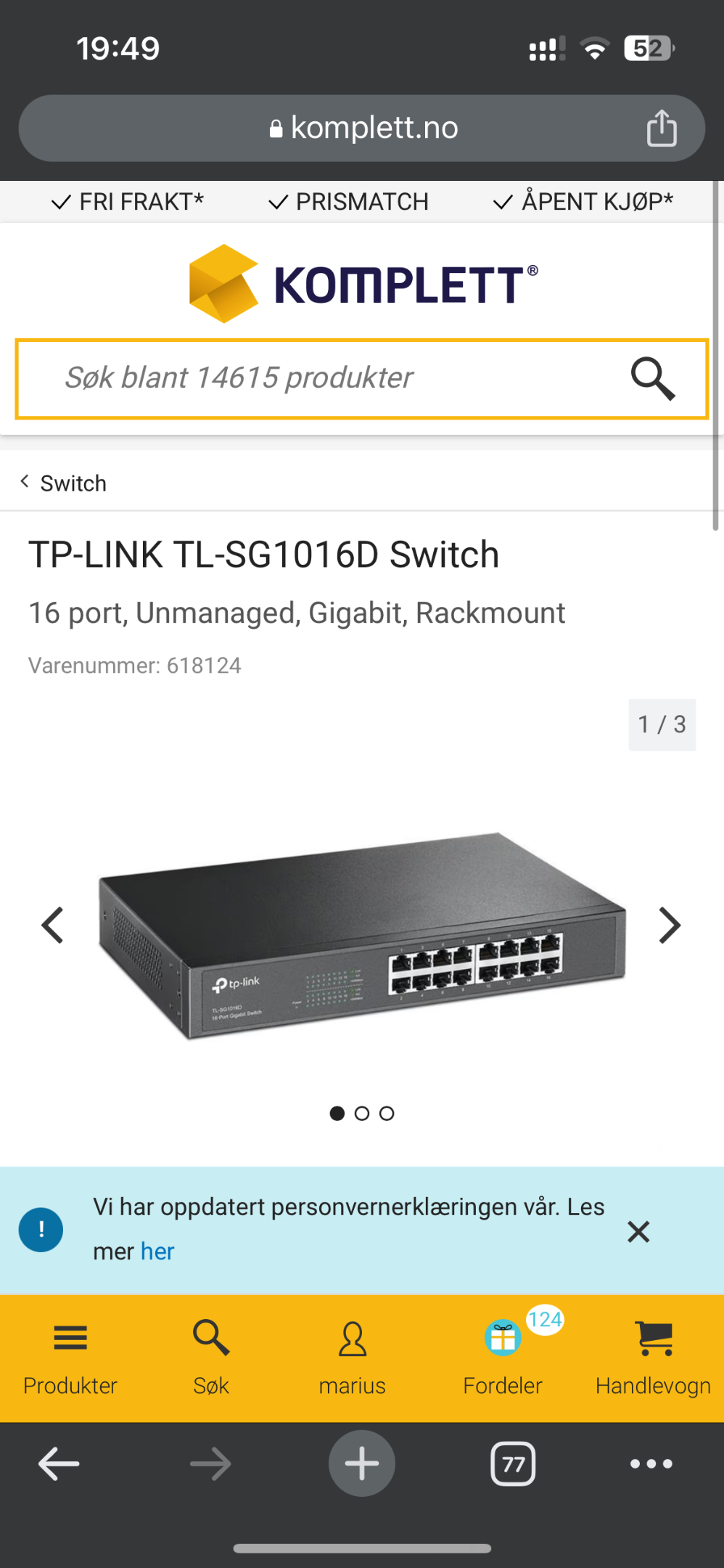

Det kan se ut som en managed switch, har du konfigurert den?

[snqmann95]

process skrev (5 minutter siden):

Det kan se ut som en managed switch, har du konfigurert den?

Skal ikke være nødvendig

[Hårek]

snqmann95 skrev (40 minutter siden):

Rj45 testeren sier alle punktene er riktig terminert

Sjekk i begge ender at sekvensen er riktig. Kan være lett å overse at par er byttet om.

[snqmann95]

Hårek skrev (Akkurat nå):

Sjekk i begge ender at sekvensen er riktig. Kan være lett å overse at par er byttet om.

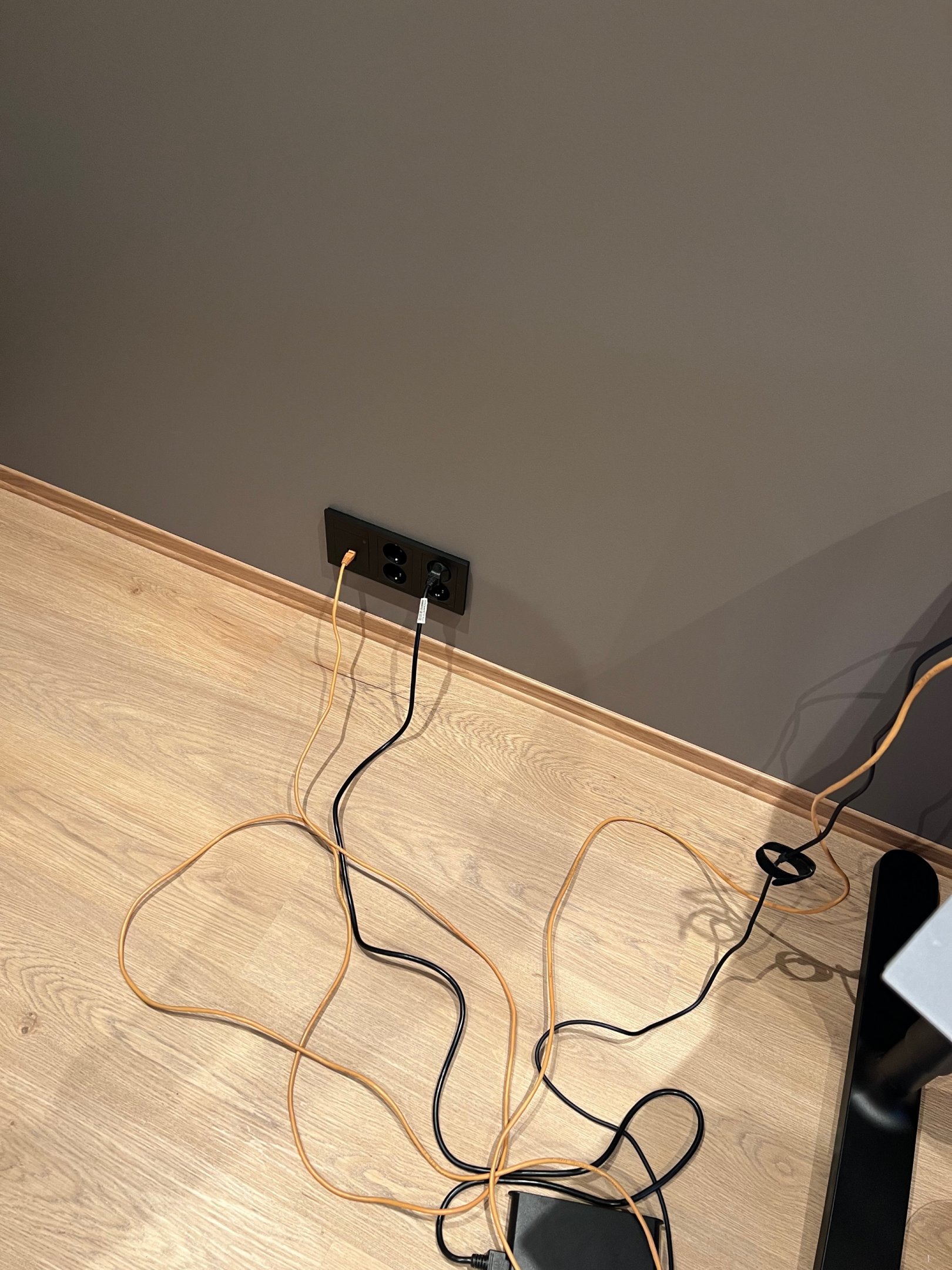

skulle ikke det gitt utslag på nettverkstesteren? Jeg satt på rj45 plugg på ett par kabler i går, fordi jeg tenkte å dra de rett inn i svitsjen, og da hadde jeg internett når jeg gikk rett fra veggkontakt til ruteren. Tenkte det kom til å bli ryddigere med alt i patche panel før svitsjen.

[Hårek]

snqmann95 skrev (1 minutt siden):

skulle ikke det gitt utslag på nettverkstesteren?

Det gir utslag, men kan være lett å overse at lysene på ene siden ikke går i rett sekvens.

[Kakeshoma]

1 minute ago, snqmann95 said:

skulle ikke det gitt utslag på nettverkstesteren? Jeg satt på rj45 plugg på ett par kabler i går, fordi jeg tenkte å dra de rett inn i svitsjen, og da hadde jeg internett når jeg gikk rett fra veggkontakt til ruteren. Tenkte det kom til å bli ryddigere med alt i patche panel før svitsjen.

Hvis testern blinker i rekkefølge mellom vegg og andre siden av panelet skal det jo være ok.. Du brukte TIA568 A/B antar jeg?

Du har altså koblet PC til vegg, vegg til patch og patch til switch + router til switch?

[Lite kreativt navn]

Jeg syns det er helt nydelig selv da ❤️håper vi husker dette fremover også

[snqmann95]

Kakeshoma skrev (1 minutt siden):

Hvis testern blinker i rekkefølge mellom vegg og andre siden av panelet skal det jo være ok.. Du brukte TIA568 A/B antar jeg?

Du har altså koblet PC til vegg, vegg til patch og patch til switch + router til switch?

Det stemmer. Er det noe jeg har gjort feil når jeg benytter den rekkefølger der? Jeg klarer i så fall ikke å se det. Har brukt B, samme har elektrikeren gjort.



Hårek skrev (2 minutter siden):

Det gir utslag, men kan være lett å overse at lysene på ene siden ikke går i rett sekvens.

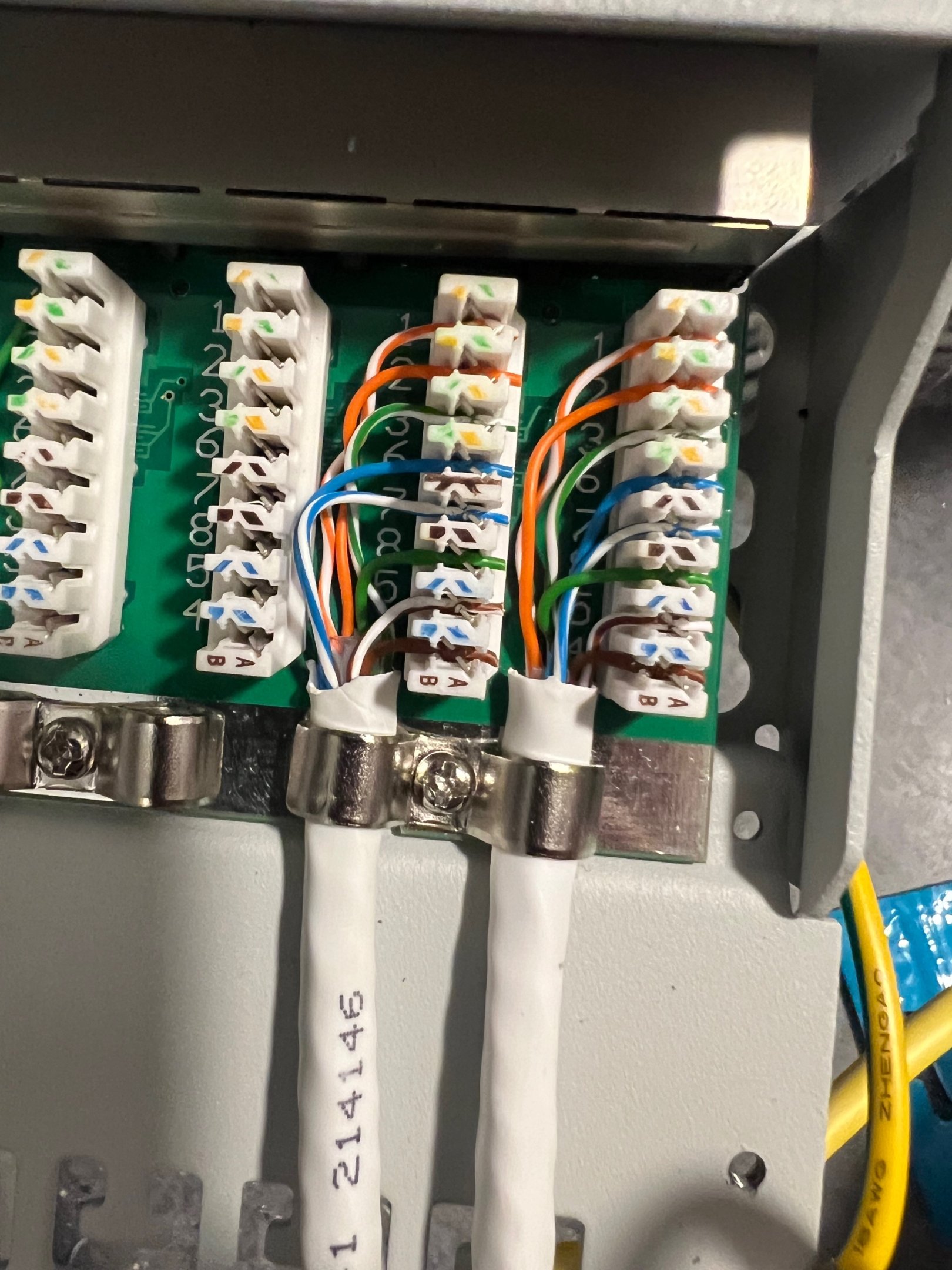

Patchepanelet som ting stopper i nå, fungerte når jeg dro veggkontakt rett inn i ruteren.  Kan ta ett bilde av terminering, mulig jeg er i en ikea flatpakket rus som har gjort så jeg er helt borte fra virkeligheten

[snqmann95]

Endret 15. juli 2023 av snqmann95

[process]

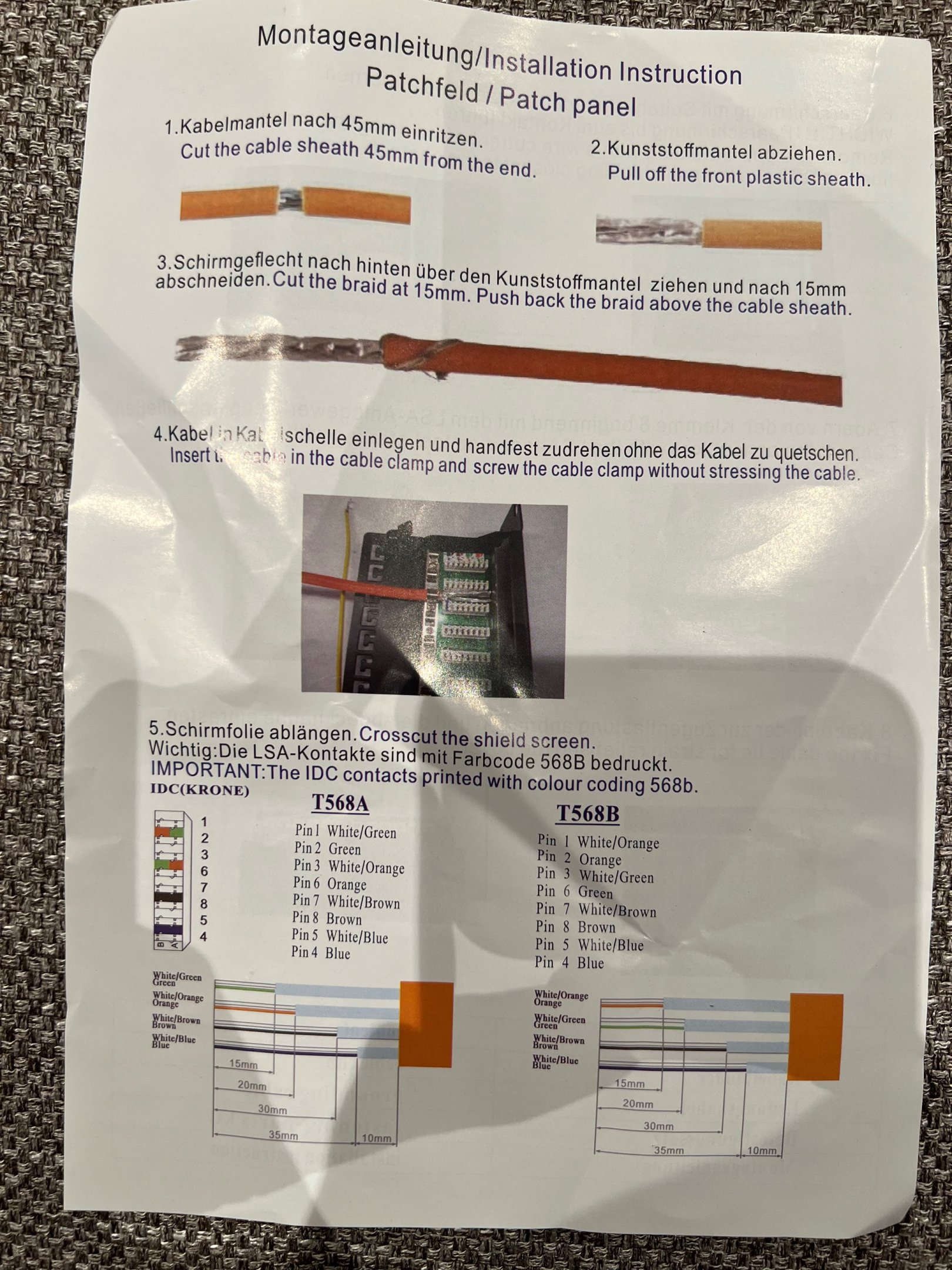

Du må følge nummerere på patchepanelet eller fargene på raden ved siden av B, ikke bare rekkefølgen for å få korrekt pinout 🙂

[snqmann95]

process skrev (1 minutt siden):

Du må følge nummerere på patchepanelet eller fargene på raden ved siden av B, ikke bare rekkefølgen for å få korrekt pinout 🙂

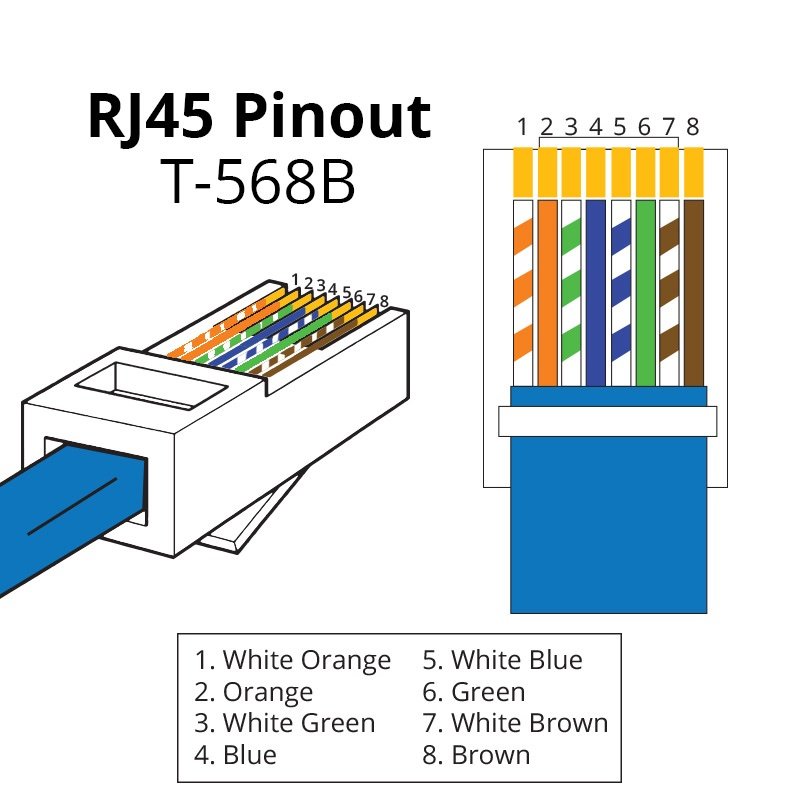

Ergo, ikke følge rekkefølgen på vedlagt bilde, men heller rekkefølgen som er fargelagt på patche panelet? Som vil da si hvit oransje,oransje, hvit grønn, grønn, hvit brun, brun, hvit blå, blå?

[bmork]

1 hour ago, snqmann95 said:

Ergo, ikke følge rekkefølgen på vedlagt bilde, men heller rekkefølgen som er fargelagt på patche panelet?

Hvis du skal følge bildet så må du også følge tallene på panelet.  Ser du nøye etter så ser du at fargene da blir de samme.

[snqmann95]

Det er fortsatt noe rart. Noen ganger får jeg internett, men kun 100. Tror jeg sløyfer patche panelet med mindre noe skjer snart

[snqmann95]

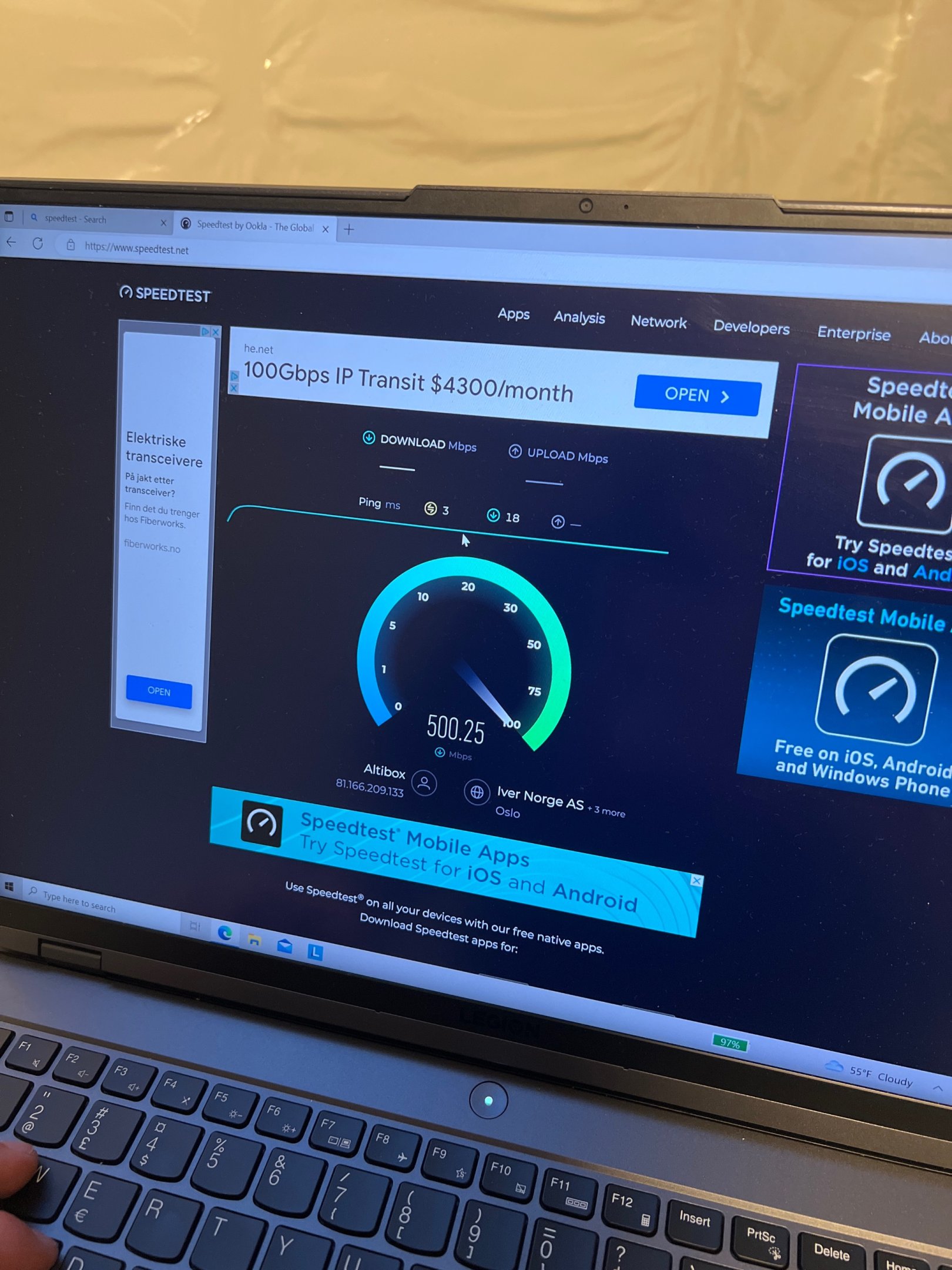

Nå fungerer det på soverom nr 3😅 dette var med vanlig cat5 kabel faktisk

[xClaymanx]

 100 mbit får du om du har noen av parrene korrekt, for å få gigabit må du ha alle på stell.

[snqmann95]

xClaymanx skrev (Akkurat nå):

 100 mbit får du om du har noen av parrene korrekt, for å få gigabit må du ha alle på stell.

Jeg fant noen gamle kabler i garasjen hos mine foreldre fra vi hadde lan. Etter mye klundring, så sjekket jeg og de var selvsagt ikke riktig i begge ender engang 😅 mye rart som foregikk i ungdommen

[xClaymanx]

Ganske normalt å game med kryssede kabler før i tiden, da trengte man ikke switch
