Hvor mye strøm trenger hovedkortet mitt?

[Azidops]

Hei.

Har kjøpt meg ny pc med følgende deler:
Hovedkort: ASUS TUF Gaming B650-PLUS WIFI
CPU: AMD Ryzen 9 7900X
CPU kjøler: Noctua NH-D15
RAM: Corsair Vengeance DDR5 5600MHz 32GB
Strømforsyning: Fractal Design ION Gold 850W

Jeg er ganske grønn når det gjelder kobling av PSU.

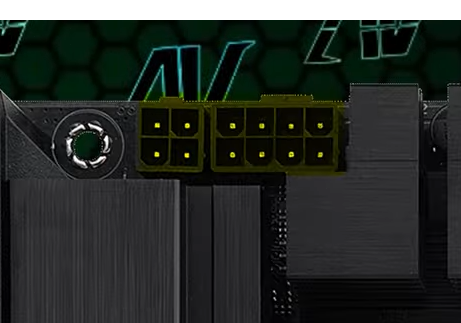

Jeg finner ikke helt ut fra hovedkortets instruksjonsmanual hvor mye strøm hovedkortet trenger. Her er hovedkortets strømtilkobling

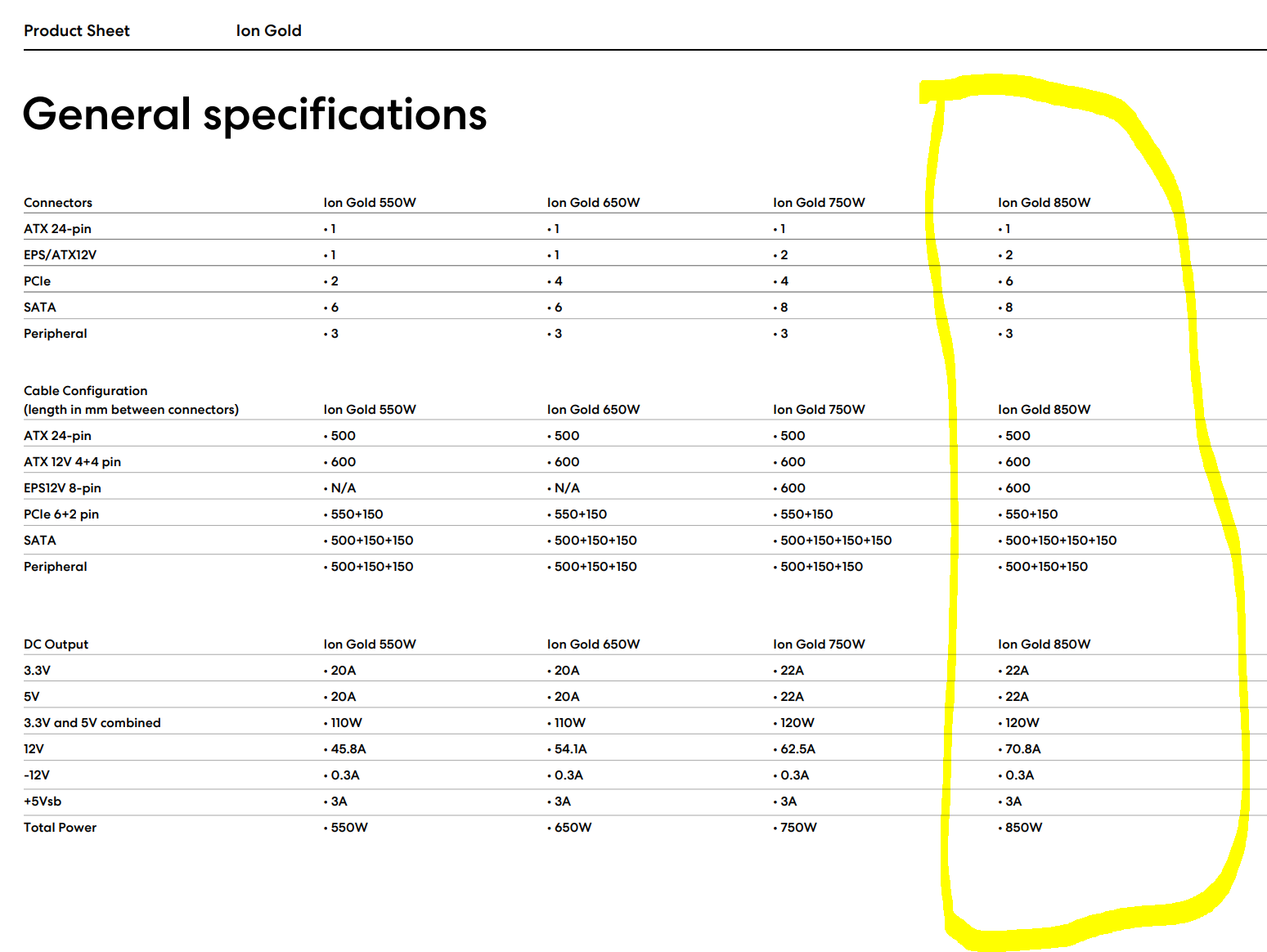

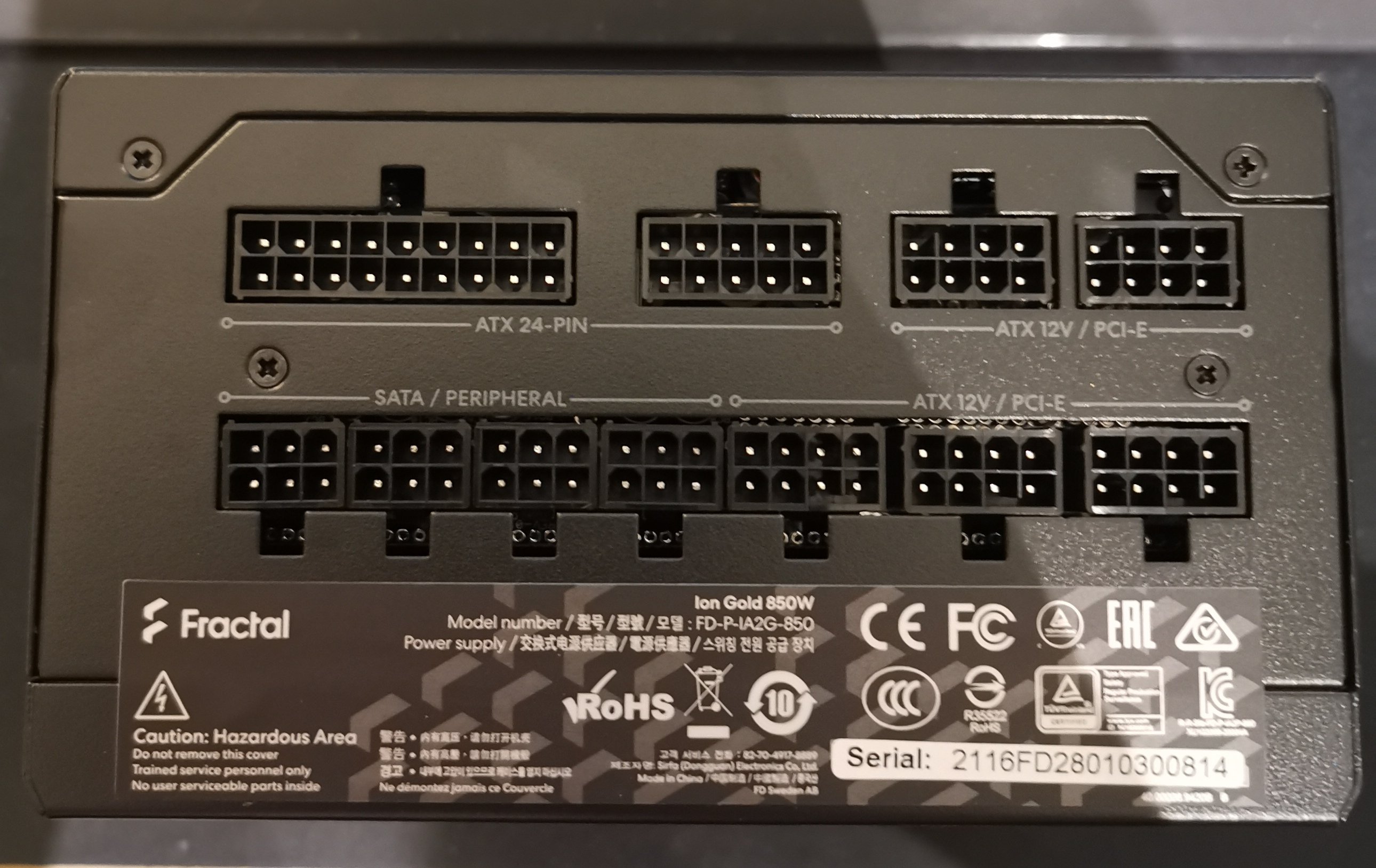

Tilgjengelige koblinger på PSUen ser slik ut



Av de medfølgende ledninger så passer ikke den som går i ATX 24 i hovedkortet. Jeg har fått noen ATX 12V ledninger. På noen av dem står det PCI-E mens andre står det CPU.

Spørsmålet er om jeg må fylle alle 12 portene på hovedkortet eller om det holder med 8. Hvis jeg må fylle alle 12 så må jeg bruke to ATX 12V ledninger. Er det disse som er merket CPU? Av de to ledningene som er merket CPU er connectoren på den ene 8 koblingspunkt mens på den andre så har den 4+4 koblingspunkt.

De 3 ledningene som er merket PCIe har alle connectorer med 6+2 koblingspunkt.



Noen som vet?

[sedsberg]

Disse koblingene er strøm til CPU. Så du må se på hvor mye strøm CPU trenger.

Du bør koble til 8-pins CPU-koblingen fra PSU pluss én av 4-pins koblingene. Kun én av de vil passe.

Endret 9. mars 2023 av sedsberg

[Svein M]

Azidops skrev (30 minutter siden):

Spørsmålet er om jeg må fylle alle 12 portene på hovedkortet eller om det holder med 8. Hvis jeg må fylle alle 12 så må jeg bruke to ATX 12V ledninger. Er det disse som er merket CPU? Av de to ledningene som er merket CPU er connectoren på den ene 8 koblingspunkt mens på den andre så har den 4+4 koblingspunkt.

Ja alle 12, en på 8 og en på 4.

I tillegg skal hovedkortet ha strøm fra ATX 24-PIN.

[Musefella]

Burde fungere fint uten å koble til den 4pin kontakten på hovedkortet.

[TheKims]

Har samme HK og jeg bruker kun 8 pin til CPU uten noen problemer. Den ekstra 4 pin er ettersom jeg forstår det kun til ekstrem overklokking(flytende nitrogen)

[Svein M]

8-pin er vel for opp til 150W. Og cpu er vel godt over det (jeg tror PPT på CPU er 230W eller 175W).

edit: Jeg tar feil her, det er ikke 150W kabelen tåler, men trolig 336W. Og dermed holder det med 8-pins kabelen.

Endret 10. mars 2023 av Svein M

[TheKims]

Svein M skrev (18 minutter siden):

8-pin er vel for opp til 150W. Og cpu er vel godt over det (jeg tror PPT på CPU er 230W eller 175W).

CPU bruker en annen kabel enn det man bruker til GPU. 8 pin til CPU mener jeg var rated til over 300 Watt, mens 8 pin til GPU er som du sier 150 Watt.

[RRhoads]

Svein M skrev (1 time siden):

8-pin er vel for opp til 150W. Og cpu er vel godt over det (jeg tror PPT på CPU er 230W eller 175W).

Det er PCIe du beskriver her. 8 pin CPU takler 235 watt

[Svein M]

RRhoads skrev (7 timer siden):

Det er PCIe du beskriver her. 8 pin CPU takler 235 watt

Stemmer at det var PCIe kabelen jeg hadde sett på. For CPU 8-pin EPS ser det ut til at 28A, og 336W er vanlig.

Endret 10. mars 2023 av Svein M
