Elektro-styrestrøm

[Christer97]

Hei,

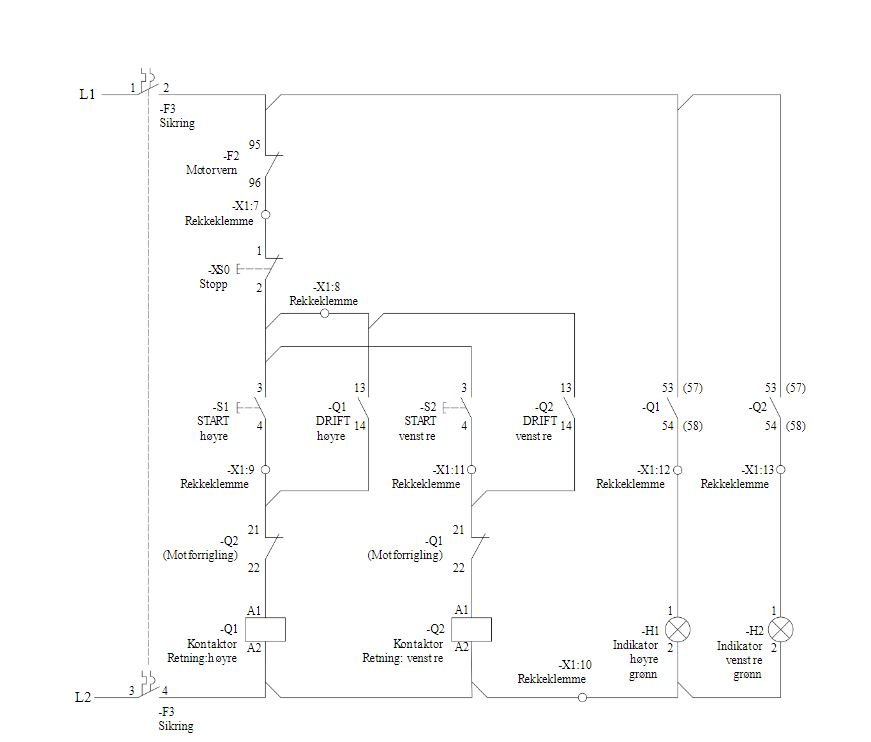

Er helt fersk i elektroverden & har noen spørsmål rundt kortslutning. Har her vedlagt ett bilde av styrestrømsskjema for motorstyring, men i mitt hodet så er det direkte kontakt mellom L1 & L2 når du legger inn startbryter (S1). Kan noen forklare meg hvordan dette blir en komplett strømkrets & ikke en kortslutning?

[nightowl]

Kommer vel kontaktor etter bryteren, så blir vel ikke kortslutning. Bare slutning.

[Christer97]

  nightowl skrev (På 22.2.2023 den 17.06):

Kommer vel kontaktor etter bryteren, så blir vel ikke kortslutning. Bare slutning.

Ekspander

Skjønner hva du mener her, men hjelpekontaktoren går vell som en vanlig "bryter"? I hodet mitt virker det bare så rart. Mener du her at det blir en direkte krets & ikke kortslutning siden fasene ikke fysisk kommer i kontakt med hverandre?

Endret 22. februar 2023 av Christer97

[Minus]

A2 ligger på undersiden av kontaktoren. Hvor mener du det blir kortslutning? Tegn gjerne med farger.

[barfoo]

Spolen ligg jo i serie med startsløyfa?

[Svein M]

Q1 og Q2 tåler å ha linjespenningen tilkoblet seg uten at det blir for mye strøm. Er det det du lurer på.

[sedsberg]

Q1 og Q2 er spolene til kontaktorene. Ikke kontaktorbrytere.

[arne22]

Jada, for denne styrestrømkretsen til en dreieretningsvender så begrenser spolen i -Q1 A1 A2 strømmen slik at det ikke blir kortslutning.

[Christer97]

  Minus skrev (På 22.2.2023 den 20.22):

A2 ligger på undersiden av kontaktoren. Hvor mener du det blir kortslutning? Tegn gjerne med farger.

Ekspander

Hvis du fks ser over lysdiodene H1 & H2, der er det 2 brytere fra kontaktoren. Blir det ikke her direkte kontakt mellom L1 & L2 når en av disse bryterne legges inn?

[nightowl]

  Christer97 skrev (På 22.2.2023 den 22.16):

Hvis du fks ser over lysdiodene H1 & H2, der er det 2 brytere fra kontaktoren. Blir det ikke her direkte kontakt mellom L1 & L2 når en av disse bryterne legges inn?

Ekspander

Nei, bryterene lukker jo bare kretsen her så det blir spenningsforskjell over lampene. Og dermed lys.

Hadde ikke lampene vært der derimot ..

[Minus]

  Christer97 skrev (På 22.2.2023 den 22.16):

Hvis du fks ser over lysdiodene H1 & H2, der er det 2 brytere fra kontaktoren. Blir det ikke her direkte kontakt mellom L1 & L2 når en av disse bryterne legges inn?

Ekspander

All tilkobling av L2 er skjer på en motstand, det være seg en spole eller en diode. Det er ingen direkte kontakt mellom L1 og L2.
