Hvilken 4-pins passer til denne?

[Maped_Left]

Hei,

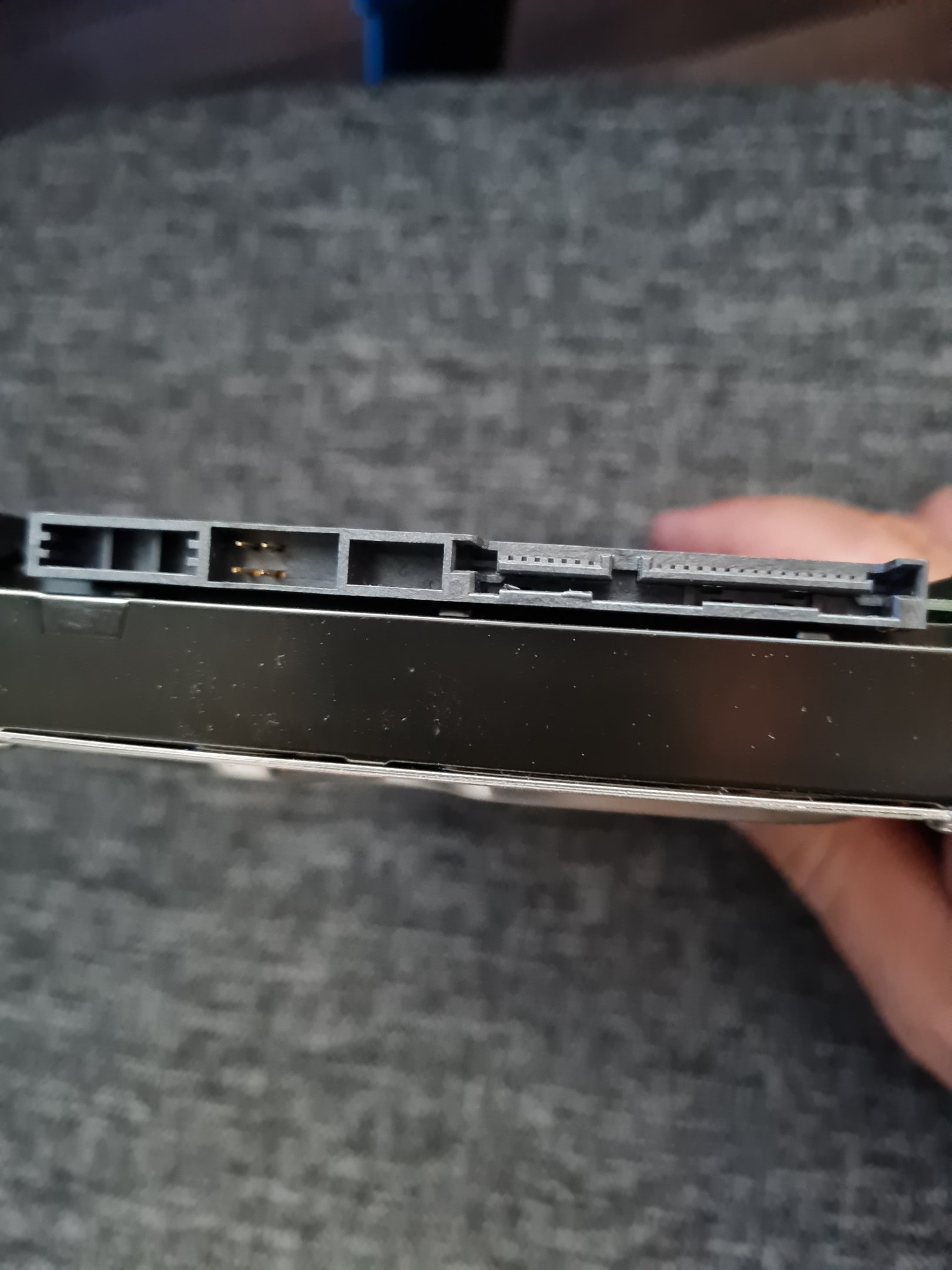

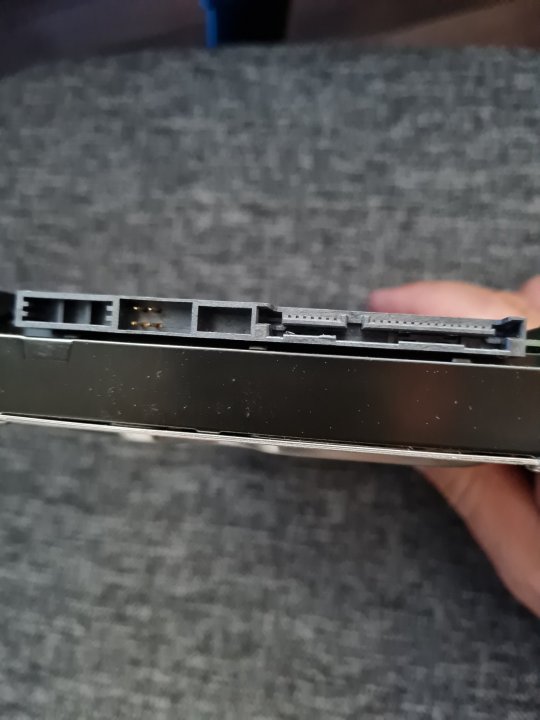

Noen som vet hvilken 4-pins som passer til denne?



Endret 15. august 2022 av Maped_Left

[NULL]

Litt usikker på hva du egentlig mener....

[^fmj]

Det må vel bli en jumper

[Dubious]

Kun de til høyre som brukes.

[sedsberg]

De er til jumpere for å sette diverse spesielle settings. Ofte i forbindelse med kompatibilitetsproblemer. F.eks. redusere hastigheten.

[vidor]

Husker når jeg kjøpte noen Samsung Spinpoint disker så lå det en minijumper tapet fast i pakningen.

Det er vel 2,54mm som er standard, så tipper disse mini-variantene er 2.0mm. Det er i alle fall de to typene de selger på newegg.

https://www.newegg.com/p/36M-004B-00XZ4?Description=hard drive jumper&cm_re=hard_drive jumper-_-9SIA27CEDG4120-_-Product

[Maped_Left]

Dubious skrev (13 timer siden):

Kun de til høyre som brukes.

Ok, trudde den fikk strøm fra 4-pins til venstre i bilde, men det gjør den altså ikke?

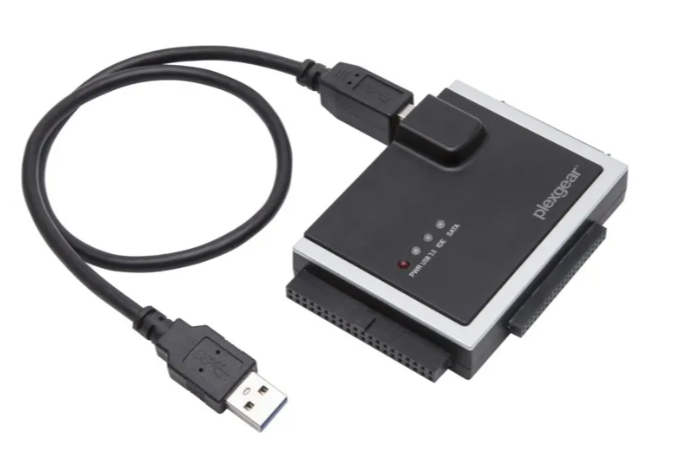

Prøver å lese av med følgende (se bilde), men får det ikke til å funke. Mulig den er defekt...



[Dubious]

Maped_Left skrev (3 timer siden):

Ok, trudde den fikk strøm fra 4-pins til venstre i bilde, men det gjør den altså ikke?

Prøver å lese av med følgende (se bilde), men får det ikke til å funke. Mulig den er defekt...



Den har jo bare "IDE" kontakter, med mindre det er SATA på den siden vi ikke ser.



D

Endret 16. august 2022 av Dubious

[Mr D]

Maped_Left skrev (37 minutter siden):

Prøver å lese av med følgende (se bilde), men får det ikke til å funke. Mulig den er defekt...

Har brukt en liknende sak tidligere og da måtte det være separat strømkobling til disken i tillegg.

[Mr D]

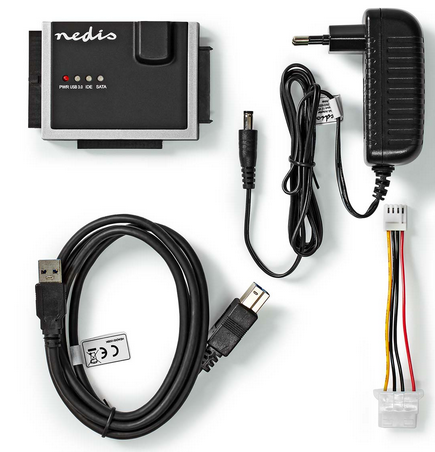

Fant dokumentasjon på denne dingsen, og den har komplett tilkobling med strøm. Den er også levert med strømforsyning som må kobles til.

Om dette ikke funker hvis dingsen brukes/kobles riktig, så spørs det om det er nødvendig med innstilling av jumper (sjekk dokumentasjon for disken) eller om disken er død.



[Maped_Left]

Mr D skrev (34 minutter siden):

Fant dokumentasjon på denne dingsen, og den har komplett tilkobling med strøm. Den er også levert med strømforsyning som må kobles til.

Om dette ikke funker hvis dingsen brukes/kobles riktig, så spørs det om det er nødvendig med innstilling av jumper (sjekk dokumentasjon for disken) eller om disken er død.



Takk for info!

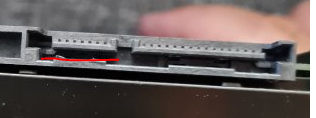

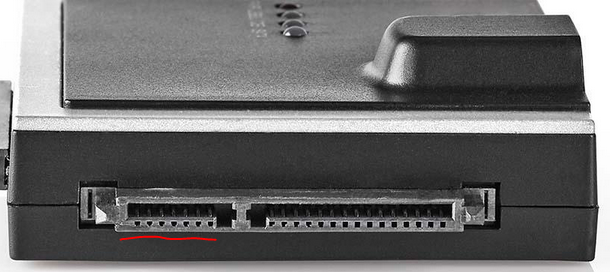

Så disse diskene får strømmen sin fra venstre del av høyre port, markert i rødt (bilde 1)?

Bilde 1:

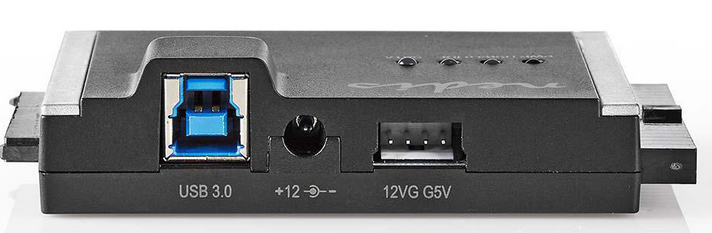

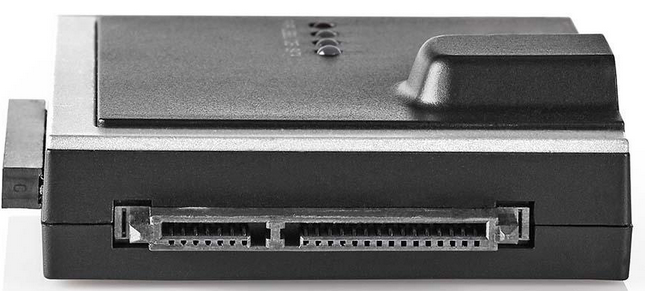

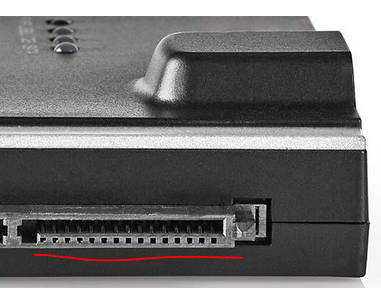

Hvis, så skal den vel få strøm fra "dingsen" sin port? (bilde 2)

Bilde 2:

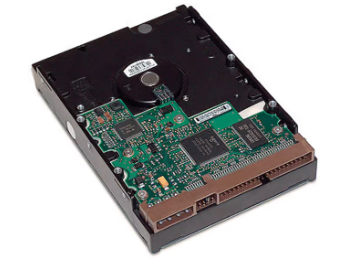

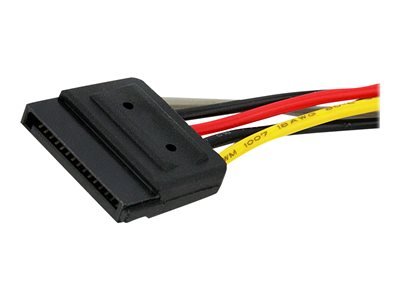

Jeg fant en gammel disk som får strømmen sin fra kabel som er avbildet under her (slik jeg husker det fra gammel av). Denne spant opp med en gang.

Bilde 3:



Mye tyder vel på at den kanskje er død?

Endret 16. august 2022 av Maped_Left

[sedsberg]

1 hour ago, Maped_Left said:

Takk for info!



Så disse diskene får strømmen sin fra venstre del av høyre port, markert i rødt (bilde 1)?

Bilde 1:

Hvis, så skal den vel få strøm fra "dingsen" sin port? (bilde 2)

Bilde 2:



Jeg fant en gammel disk som får strømmen sin fra kabel som er avbildet under her (slik jeg husker det fra gammel av). Denne spant opp med en gang.

Bilde 3:



Mye tyder vel på at den kanskje er død?

Den du har markert er Data. Strøm går inn på den lengste.

3,5" "Snurredisker" (harddisker) trenger +12V for å fungere. Den dingsen din får kun +5V fra USB. Så uten 12V strømadapteren så vil ikke 3,5" harddisker fungere. 2,5" harddisker og SSD-er bør fungere uten.

Endret 16. august 2022 av sedsberg

[^fmj]

Maped_Left skrev (4 timer siden):

Ok, trudde den fikk strøm fra 4-pins til venstre i bilde, men det gjør den altså ikke?

Prøver å lese av med følgende (se bilde), men får det ikke til å funke. Mulig den er defekt...



Som nevnt vil ikke den klare å drive en 3.5" snurredisk, mulighet til å teste den i en PC?



Endret 16. august 2022 av ^fmj

[NULL]

Denne USB-adapteren for å midlertidig koble til disker, burde vel egentlig kunne drive en 3,5"-harddisk hvis den eksterne strømforsyningen som ser ut skulle fulgt med den er koblet til. Har hatt noen slike adaptere tidligere, og var da ikke behov for noen ekstra tilkobling for strøm. 2,5"-disker lot seg bruke uten strømforsyning - fikk da nok strøm via USB-porten (USB = 5V, og vanlige 2,5"-disker er 5V, og i hvert fall med USB 3.0 som er 900mA minimum, så gikk det - 3,5"-disker på 12V blir en helt annen greie.....)

[^fmj]

NULL skrev (1 time siden):

Denne USB-adapteren for å midlertidig koble til disker, burde vel egentlig kunne drive en 3,5"-harddisk hvis den eksterne strømforsyningen som ser ut skulle fulgt med den er koblet til. Har hatt noen slike adaptere tidligere, og var da ikke behov for noen ekstra tilkobling for strøm. 2,5"-disker lot seg bruke uten strømforsyning - fikk da nok strøm via USB-porten (USB = 5V, og vanlige 2,5"-disker er 5V, og i hvert fall med USB 3.0 som er 900mA minimum, så gikk det - 3,5"-disker på 12V blir en helt annen greie.....)

Adapteren vil fungere fint om trådstarter har en 12V strømforsyning, slik som på bildene Mr D har lagt ut. Jeg har en lignende sak og alt av disker fungerer. Tolket det som at trådstarter ikke har en 12V strømforsyning, mulig det er feil?

[NULL]

35 minutes ago, ^fmj said:

Adapteren vil fungere fint om trådstarter har en 12V strømforsyning, slik som på bildene Mr D har lagt ut. Jeg har en lignende sak og alt av disker fungerer. Tolket det som at trådstarter ikke har en 12V strømforsyning, mulig det er feil?

Ikke helt sikker

Strømforsyningen som benyttes mot adapteren er i hvert fall at typen som er i bruk på veldig mye annet i mange tilfeller - rutere, eksterne harddisker, aktive pc-høyttalere, lading av diverse ting m.m. Kunne sikkert funnet fram 10 strømforsyninger med samme pluggstørrelse, 12V og positiv på senter her hjemme... om ikke flere om jeg tok en titt i boksene i garasjen...

[Maped_Left]

NULL skrev (13 timer siden):

Ikke helt sikker

Strømforsyningen som benyttes mot adapteren er i hvert fall at typen som er i bruk på veldig mye annet i mange tilfeller - rutere, eksterne harddisker, aktive pc-høyttalere, lading av diverse ting m.m. Kunne sikkert funnet fram 10 strømforsyninger med samme pluggstørrelse, 12V og positiv på senter her hjemme... om ikke flere om jeg tok en titt i boksene i garasjen...

Joda, adapteren har 12V strømforsyning. Forsto bare ikke at den fikk strømmen sin fra den delen her (bilde 1).

Bilde 1:



Fikk fint til å lese en gammel disk jeg hadde liggende (bilde 2) med denne adapteren.

Bilde 2:



[^fmj]

Du har 12V strømforsyning?

[Maped_Left]

^fmj skrev (5 timer siden):

Du har 12V strømforsyning?

Ja
