Hurtiglader laget av gammel PSU

[Erlend0_o]

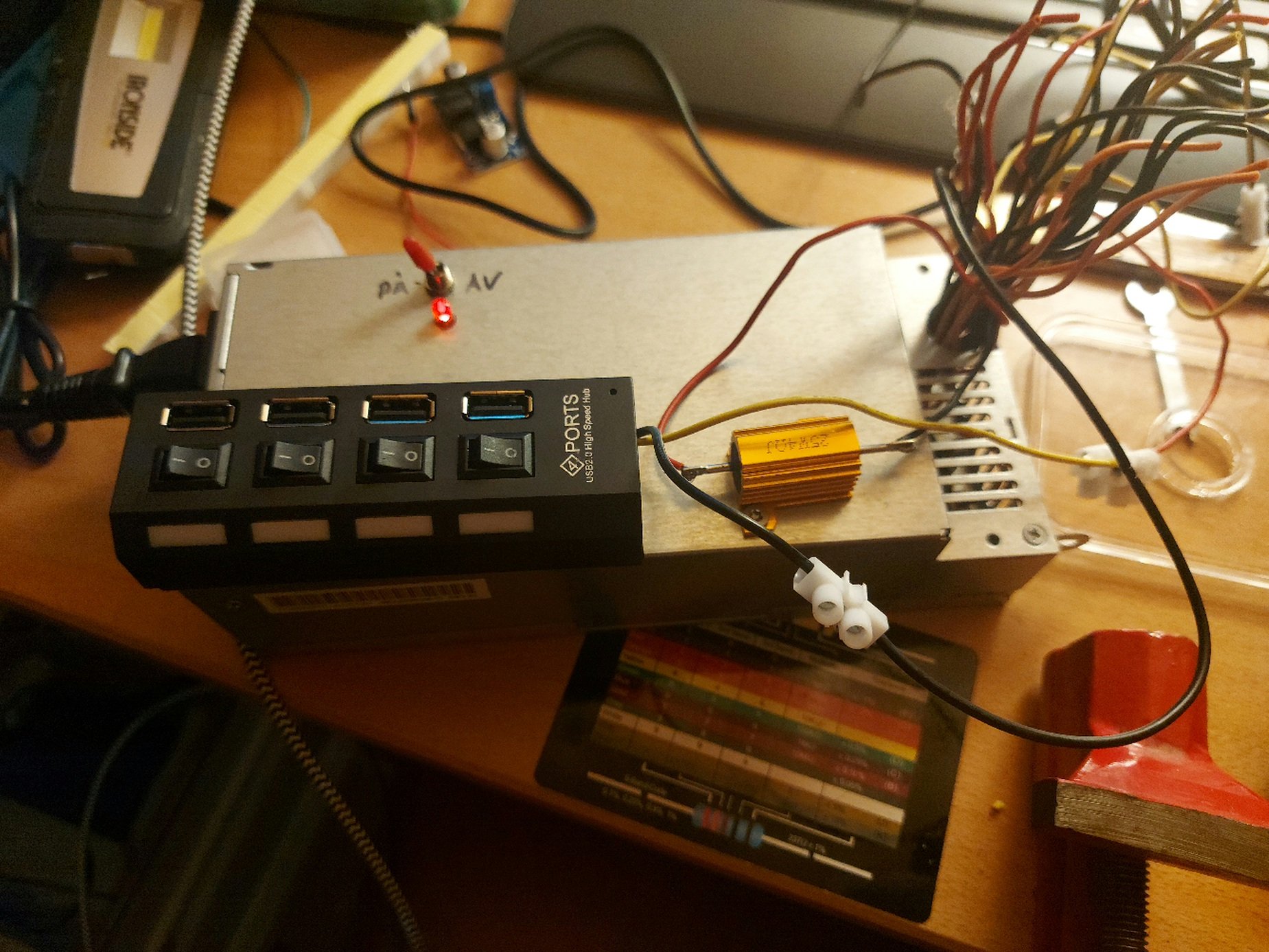

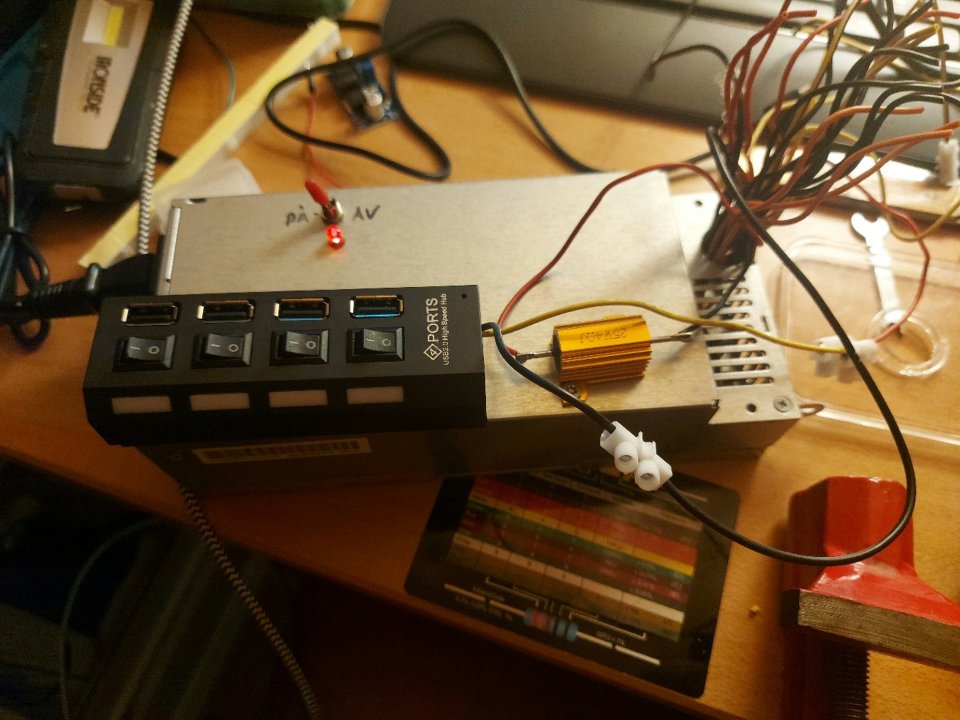

Inspirert av videoen under tenkte jeg å lage en usb hub av en gammel psu som jeg kan bruke til diverse lading, raspberry pi osv. 3.3V finner jeg også hendig.

Men når jeg lader mobilen får jeg ikke særlig med effekt og raspberry pi får feilmelding om for lite strøm. Jeg har loddet sammen data pinnene og jeg har 4.9V.

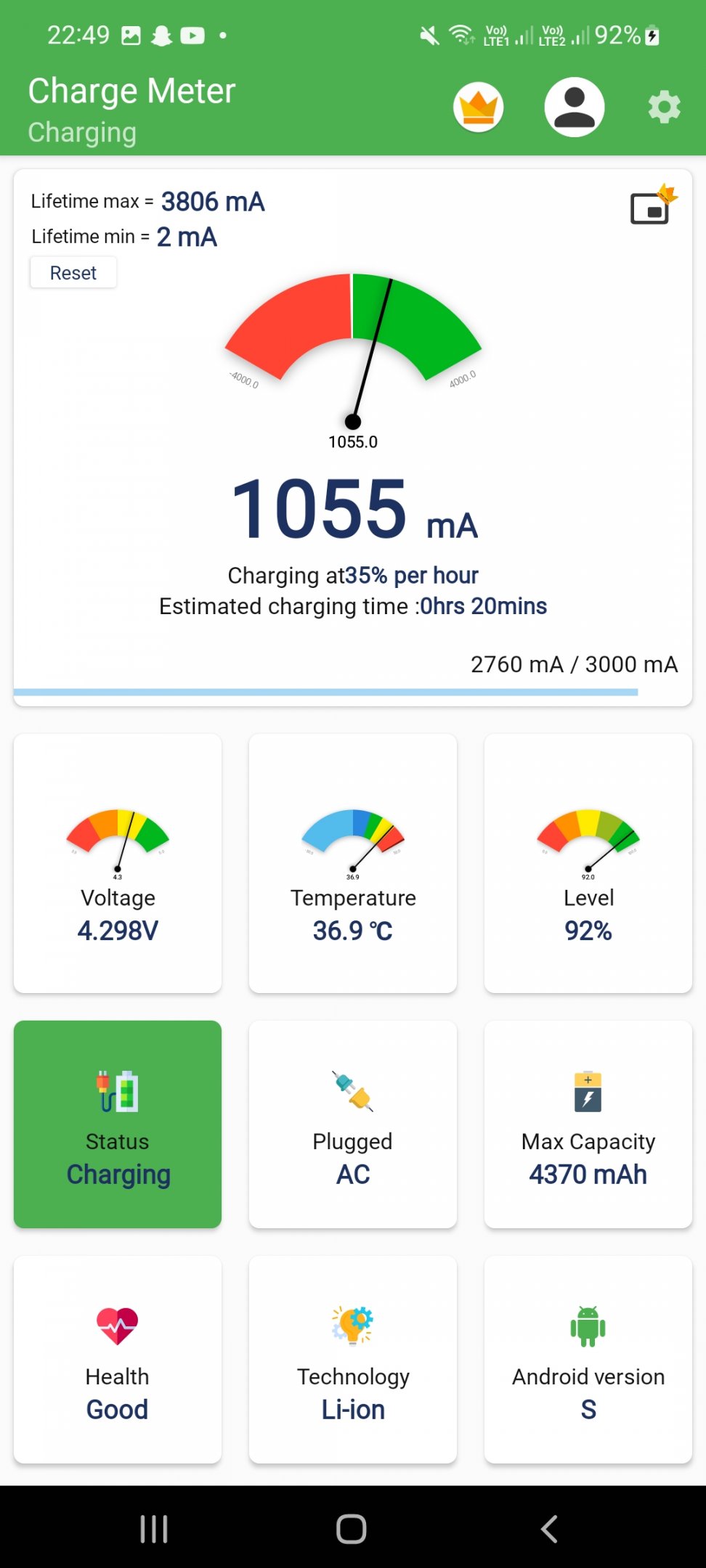

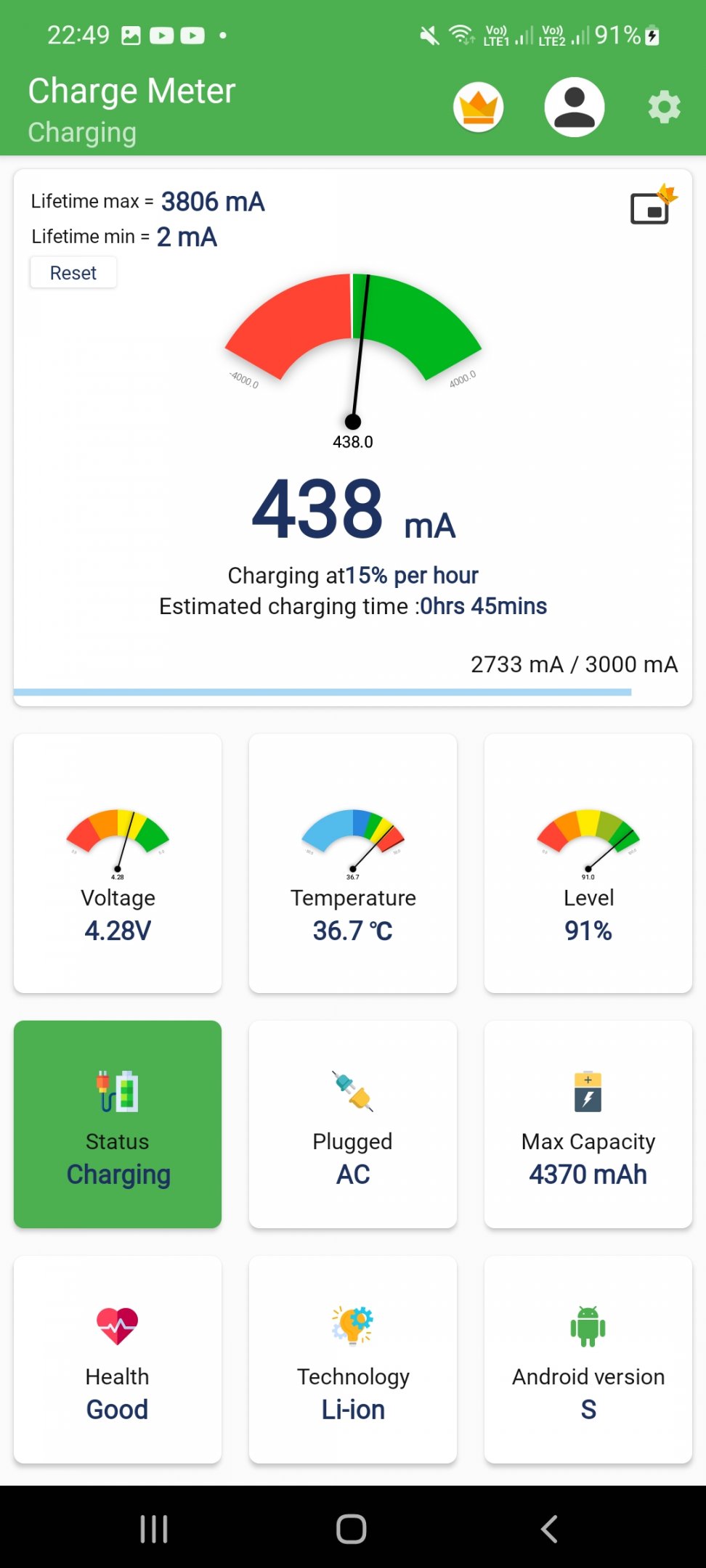

Screenshot viser forskjellen mellom psu og veggstikk

Hvorfor får jeg så lite effekt?

Ps, er rørlegger så loddingene er 10/10 i mitt fag😅

https://youtu.be/RpuKPaA0HtE

[Bjerknez]

Det ser it til at 5V utgangen kan gi maks 2 ampere. Jeg ser også du trolig har en 4 ohm motstand i parallell mellom 5V og jord? Denne vil også laste 5V utgangen med over 1 ampere og da har du ikke kye igjen til lading. Forutsatt at antakelsene mine er riktige?

[Bjerknez]

Prøv og fjerne denne 4ohm motstanden hvis denne er koblet i parallell mellom 5V og jord. Trolig for å stabilisere kretsen? Er ikke sikkert du trenger den.

Alternativt kan du heller bruke 12V utgangen som kan levere langt mer strøm og heller sette en buck converter i mellom som justerer ned spenningen til 5V og som takler 2+ ampere.

Endret 13. august 2022 av Bjerknez

[Bjerknez]

5V Utgangen gir maks 2 ampere. Motstanden i parallell trekker 1.25 ampere til jord. Da står du igjen med 0.75 ampere til lading i teorien. I praksis vil du sitte igjen med noe mindre. Ved høy last og nør grensene til hva PSU kan levere for utgangen så vil også epenningen synke noe, noe som gjør ladingen ustabil.

I bunn og grunn er PSU'en din ganske begrenset med tanke på 5V utgangen. Dette sier meg at dette er en eldre PSU fra en PC, siden 12V var mer brukt før. I dag er 5V og 3.3V mer brukt og du vil se at i nyere PSUer så er 5V og 3.3V utgangene minst like kraftige som 12V utgangen.


Endret 13. august 2022 av Bjerknez

[Bjerknez]

Merk også at det du lader opp som feks. En telefon vil ikke tillate full pupp på oppladingen når batteriet nørmer seg fullt da den innebyggede BMS'en styrer dette. Men ved nesten tomt batteri så bør den lade med full hastighet, gitt at kilden klarer og levere nok strøm.

[Mr. A]

19 minutes ago, Bjerknez said:

Det ser it til at 5V utgangen kan gi maks 2 ampere. Jeg ser også du trolig har en 4 ohm motstand i parallell mellom 5V og jord? Denne vil også laste 5V utgangen med over 1 ampere og da har du ikke kye igjen til lading. Forutsatt at antakelsene mine er riktige?

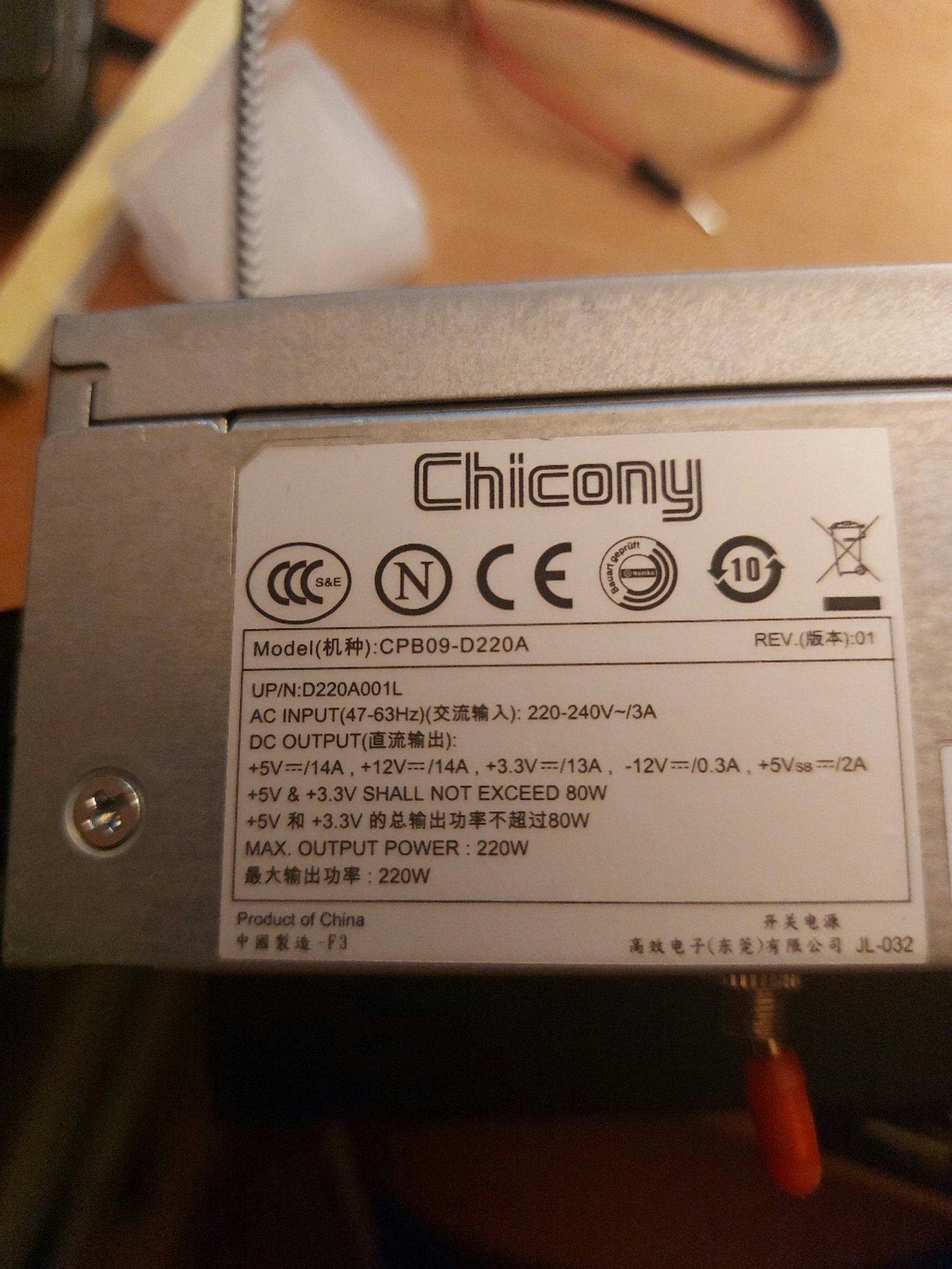

5Vss (standby regner jeg med) kan levere 2A. Den vanlige 5volt railen kan levere opp til 14A.

[Bjerknez]

Mr. A skrev (1 minutt siden):

5Vss (standby regner jeg med) kan levere 2A. Den vanlige 5volt railen kan levere opp til 14A.

Ja, det ser ut til at du har rett så ikke det med en gang.

Blir uansett vanskelig å finne svar på dette iten å vite mer. Ikke vet vi om PSU fungerer som den skal heller...

[Bjerknez]

Er du forresten sikker på at disse USB ladeportene avbildet ikke har en begrensning på 1 ampere eller noe? Hvis dette er gamle USB porter så kan det hende feilen ligger der?

Jeg er ganske sikker på at feilen må ligge i denne, så sant PSU fungerer som den skal.



Endret 13. august 2022 av Bjerknez

[Erlend0_o]

Takk for svar. Motstanden er der for at PSU'en skal fungere skikkelig. Noen har en har en sikkerhetfunksjon som gjør at den ikke fungerer sikkelig uten å ha minst 5W last. Leste at noen opplevde at PSU'en ble ødelagt uten denne. Men kan prøve da den uansett er gammel, og jeg ikke er særlig redd for den

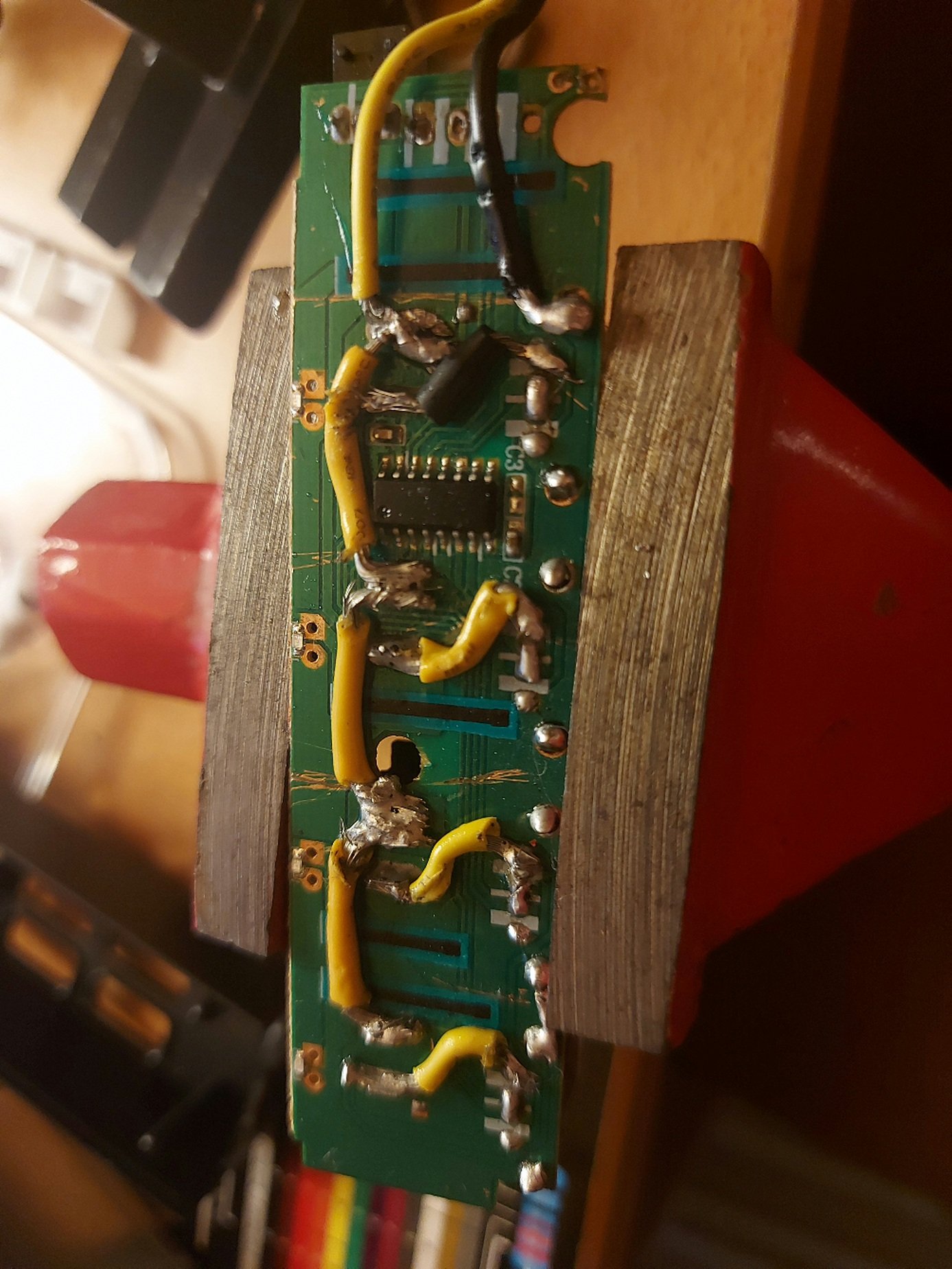

Kan prøve å koble til huben til en annen PSU for å skjekke. Håpet ikke at USB'ene hadde problemer siden jeg loddet på større ledninger og skrapet vekk alle koblinger på PCB kortet.

Ikke en dum ide å bruke 12V, håper jeg har en step down liggende.

Er forøvrig en gammel PSU, tipper 10 år gammel.

[MailMan13]

Har du sjekket spenningsfallet ved belastning?

USB lading starter sakte, og øker på inntil spenning faller under er visst nivå. Hvis du holder litt lav (4,9V) hvilespenning og litt tynn kabling så er det fullt mulig at telefonen din ikke vil trekke noe særlig før den kutter.

[barfoo]

USB er mer enn bare 5V på pinnene. Det er litt ulike metoder for å signallere tillat strømtrekk:

• Resistor mellom D+ og D- som angir tillatt strømtrekk.
• Kortslutning mellom D+ og D-.
• PWM på D+/D-.
• Aktiv forhandling om strøm og spenning (Qualcomm QuickCharge og USB-C Power Delivery f.eks.)

Du har ingen av delene. Da har ikke enheter lov til å trekke mer enn 500mA på en USB-A-port.

Endret 13. august 2022 av barfoo

[Bjerknez]

barfoo skrev (23 minutter siden):

USB er mer enn bare 5V på pinnene. Det er litt ulike metoder for å signallere tillat strømtrekk:

• Resistor mellom D+ og D- som angir tillatt strømtrekk.
• Kortslutning mellom D+ og D-.
• PVW på D+/D-.
• Aktiv forhandling om strøm og spenning (Qualcomm QuickCharge og USB-C Power Delivery f.eks.)

Du har ingen av delene. Da har ikke enheter lov til å trekke mer enn 500mA på en USB-A-port.

Godt poeng dette og faktisk trolig svaret på problemet.

[Erlend0_o]

barfoo skrev (38 minutter siden):

USB er mer enn bare 5V på pinnene. Det er litt ulike metoder for å signallere tillat strømtrekk:

• Resistor mellom D+ og D- som angir tillatt strømtrekk.
• Kortslutning mellom D+ og D-.
• PWM på D+/D-.
• Aktiv forhandling om strøm og spenning (Qualcomm QuickCharge og USB-C Power Delivery f.eks.)

Du har ingen av delene. Da har ikke enheter lov til å trekke mer enn 500mA på en USB-A-port.

Har kortsluttet datapinnene, forsto dette var nok på Android telefoner?

[barfoo]

Just now, Erlend0_o said:

Har kortsluttet datapinnene, forsto dette var nok på Android telefoner?

Muligens korrekt i 2010. Ikke korrekt i 2022.

https://electronics.stackexchange.com/questions/123172/what-is-the-ideal-way-to-handle-data-pins-d-and-d-on-a-usb-power-adapter-to-be

[Erlend0_o]

barfoo skrev (23 minutter siden):

Muligens korrekt i 2010. Ikke korrekt i 2022.

https://electronics.stackexchange.com/questions/123172/what-is-the-ideal-way-to-handle-data-pins-d-and-d-on-a-usb-power-adapter-to-be

Se der ja, det er sant det de sier. Alt var bedre før

[KalleKanin]

Går ikke god for arbeidet her, men er en mulig vei å bruke et billig usb-pci-kort e.l. slik han her gjør?

Edit:

Evt så kunne en sånn modul funke?:

https://m.aliexpress.com/item/1005002074488321.html

Endret 13. august 2022 av KalleKanin

[Erlend0_o]

KalleKanin skrev (20 timer siden):

Går ikke god for arbeidet her, men er en mulig vei å bruke et billig usb-pci-kort e.l. slik han her gjør?

Edit:

Evt så kunne en sånn modul funke?:

https://m.aliexpress.com/item/1005002074488321.html

Ikke dumt👍

Takk for hjelpen alle sammen

[Bjerknez]

Denne quick charge modulen har du ikke bruk for så lenge enhetene du lader ikke støtter Quick Charge.

[Complexity]

Kan også bare bruke en bil-lader beregnet for sigarettenner å legge 12V på den. Har selv en slik i jobb-pcen min for å få fart på mobilladingen.

[Erlend0_o]

KalleKanin skrev (På 13.8.2022 den 16.18):

Går ikke god for arbeidet her, men er en mulig vei å bruke et billig usb-pci-kort e.l. slik han her gjør?

Edit:

Evt så kunne en sånn modul funke?:

https://m.aliexpress.com/item/1005002074488321.html

Kjøpte modulen som er linket her. Virker veldig bra👌
