Her er i de sammenloddingene jeg ser av ledninger på bildene:

sammenkobling (på printkort)
|-- ledning1.rød
|-- ledning2.gul

sammenkobling
|-- ledning2.hvit
|-- ledning3.rød

sammenkobling (på printkort)
|-- ledning2.grøn
|-- ledning?.svart

sammenkobling (på printkort) (jeg ser ikke hva dette er, men ser ut som en svart ledning, men er den koblet til en annen ledning?)
|-- ledning?.svart (?)

Lenke til kommentar
Svein M skrev (22 timer siden):

Her er i de sammenloddingene jeg ser av ledninger på bildene:

sammenkobling (på printkort)
|-- ledning1.rød
|-- ledning2.gul

sammenkobling
|-- ledning2.hvit
|-- ledning3.rød

sammenkobling (på printkort)
|-- ledning2.grøn
|-- ledning?.svart

sammenkobling (på printkort) (jeg ser ikke hva dette er, men ser ut som en svart ledning, men er den koblet til en annen ledning?)
|-- ledning?.svart (?)

sammenkobling (på printkort) (jeg ser ikke hva dette er, men ser ut som en svart ledning, men er den koblet til en annen ledning?)
|-- ledning?.svart (?)

ja, stemmer det er svart. Nei, den er ikke koblet til annen ledning, det er kun rød som blir sammenkoblet på andre siden av av der svart er sammenkoblet.

Så hva betyr printkort? kun et sted å ha et sammenkoblingsplate?

Trenger også gode anbefalinger på hvordan forbinde nye ledninger, slik at det blir skjøtet på lengre ledninger. Det er kun det jeg trenger å vite nå for at stolen skal bli vel fungerende igjen.

Lenke til kommentar
stamkunde skrev (1 time siden):

sammenkobling (på printkort) (jeg ser ikke hva dette er, men ser ut som en svart ledning, men er den koblet til en annen ledning?)
|-- ledning?.svart (?)

ja, stemmer det er svart. Nei, den er ikke koblet til annen ledning, det er kun rød som blir sammenkoblet på andre siden av av der svart er sammenkoblet.

Så hva betyr printkort? kun et sted å ha et sammenkoblingsplate?

Trenger også gode anbefalinger på hvordan forbinde nye ledninger, slik at det blir skjøtet på lengre ledninger. Det er kun det jeg trenger å vite nå for at stolen skal bli vel fungerende igjen.

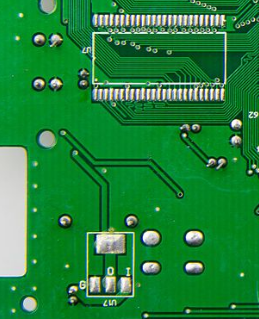

Et annet navn for printkort er kretskort. Det er slike kort som ofte har den grønne fargen som på bildet. Disse brukes ofte til å monteres elektriske komponenter på. Der kan være små hull eller punkter der det kan loddes fast noe. Og de hullene kan også føre elektrisk kontakt til andre siden av kortet. Også om du ser på dette bildet så er der baner i overflaten som er elektrisk ledende og lager forbindelse mellom de forskjellige stedene. Det lysegjønne er ledende mens det mørkegrønne er ikke ledende. Om du er i tvil om der er strøm kontakt mellom to punkter så kan du måle det med et ohmmeter når det ikke er strøm på kortet.


Kretskort – Wikipedia

Endret av Svein M
  • Liker 1
Lenke til kommentar
sedsberg skrev (1 time siden):

Printkort er det samme om kretskort. Ikke uvanlig å bruke små kretskort til å koble sammen ledninger for å spare plass. og så støpe de inn i plast f.eks.

så printkortet er jeg helt avhengig er med i videre eksistens, jeg kan ikke klippe av ledningene og skjøte dem sammen til at det blir strøm til stolen?

hvilke tanker har du til kontaktene jeg har lagt inn som vedlegg i forumtråden?



Lenke til kommentar

Du har enda ikke tatt gode nok bilder til at det er mulig å se om kretskortet må være med eller ikke. Vi har bare fått se framsiden, ikke baksiden. Delene på et sånt lite kretskort kan være veldig små, bare noen millimeter - og de kan og være plassert på baksiden.

(Forslaget under til Sven M er fornuftig. Hold det enkelt og greit, behold kretskortet.)

Endret av Jann - Ove
Lenke til kommentar

hvordan definerer dere kontaktene generelt?

Svein M skrev (2 timer siden):

Jeg ville bare beholdt hele greia og skøtet på ledningene med sukkerbiter. Eks: Koblingslist | Clas Ohlson

Da slipper du å finne ut av hva det kretskortet gjør.

Om det er en liten komponent på kortet så må du sikkert ha med kortet uansett.

kan jeg klippe av lengden av sukkerbit jeg ønsker? jeg blir å stripes under stolen ledningen. Og for all del unngå at stolen igjen skal komme i klem.

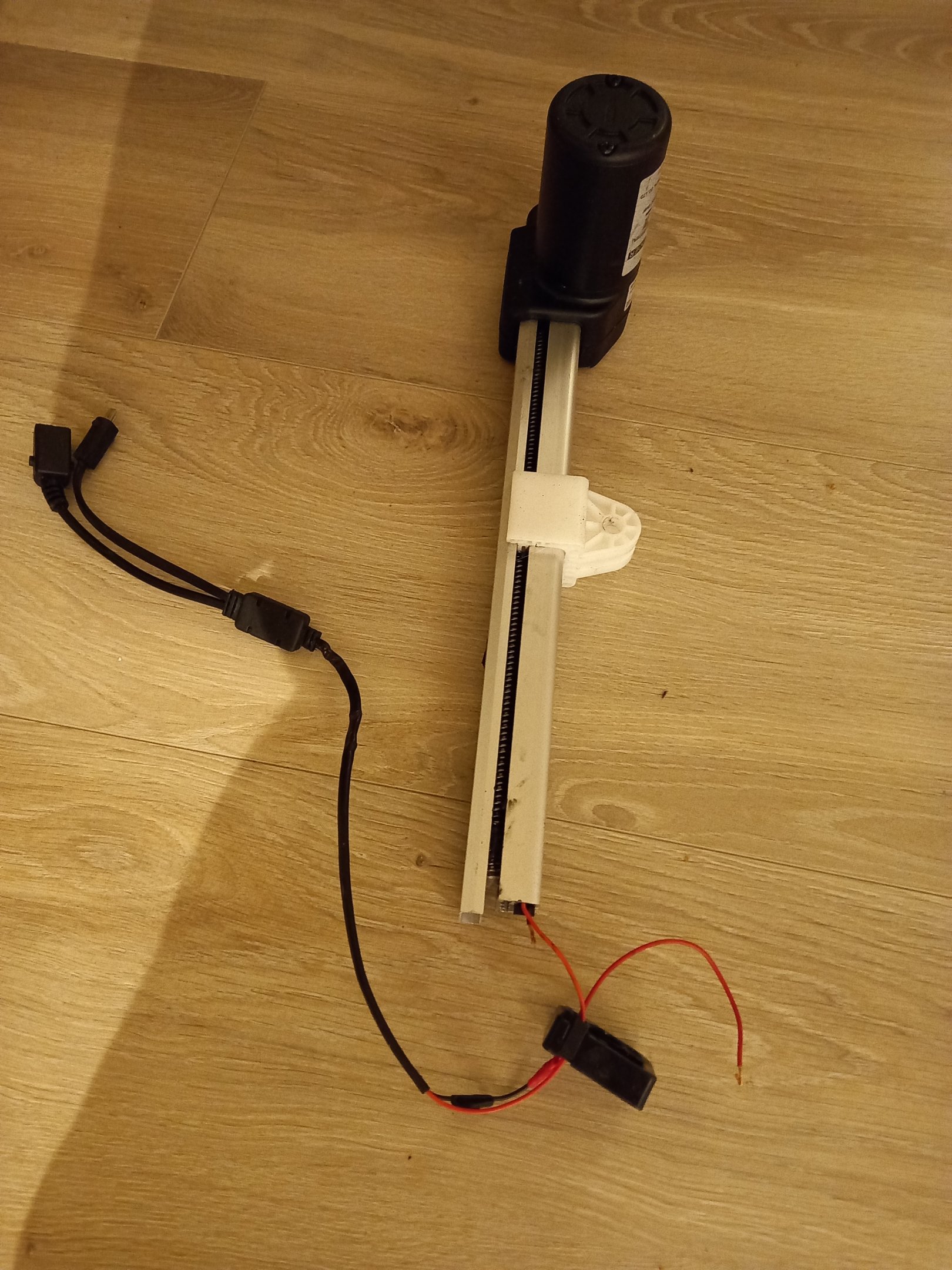

Jeg fikk faktisk stolen til å bevege seg når jeg første gang prøvde å skjøte ledningene, men så stoppet det etter 5 sekunder, muligens fordi jeg slapp knappen, og fungerte ikke etterpå, men stolen var bevegd seg såpass at jeg fikk løs ledningen som hadde kommet i klem. Da tolket jeg som at ledningen var blitt skadet såpass etter behandlingen at jeg måtte demontere alt.

Butikken klarte ikke å skaffe ny motor, og dermed har jeg valgt å gjøre dette...

men jeg klarer ikke å fatte at dette er en printkort. F.eks jeg vet hvilke produsent av motoren, selv dem selger ikke den mer.

Den heter linear actuator. max load 1000N.

model: dl-dt 1005

Lenke til kommentar
