VLAN Oppsett med Smart switch og Altibox

[Bonzo42]

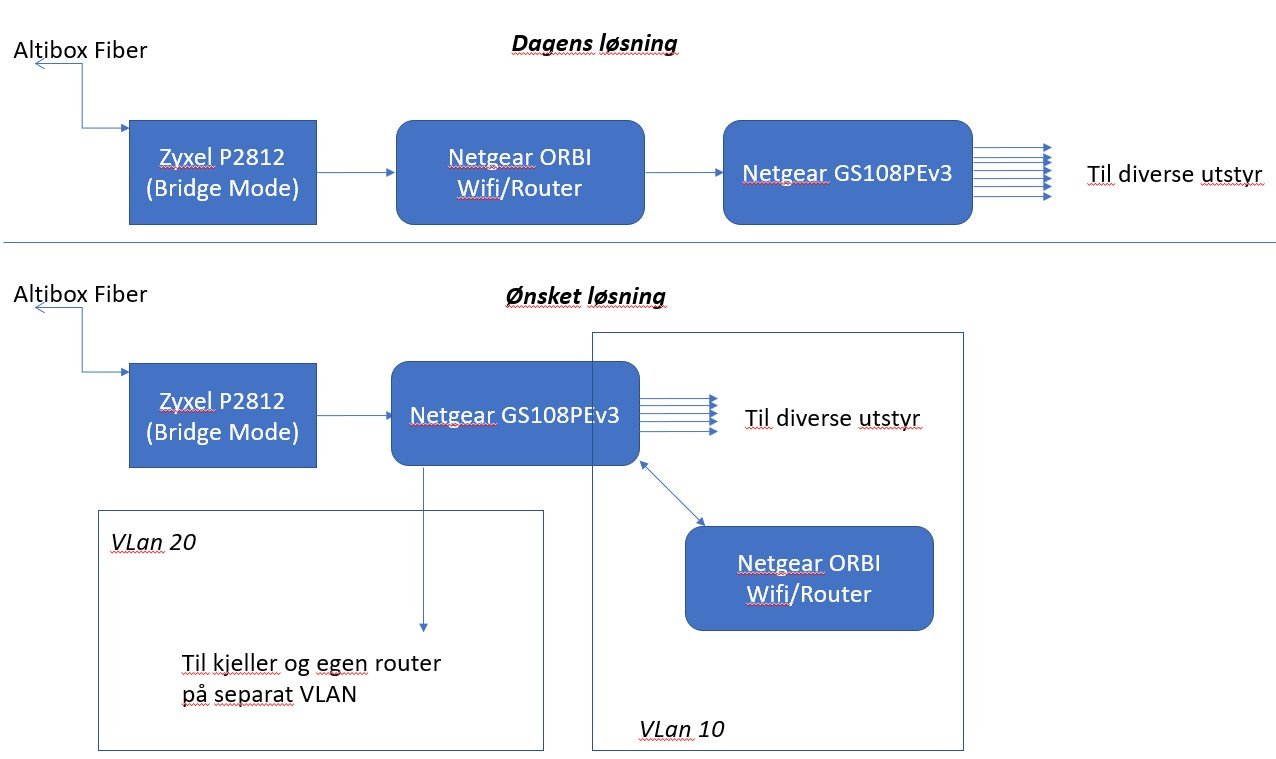

Har tegnet et enkelt ønskeoppsett, har noen spørsmål og tar gjerne i mot tilbakemeldinger.


1. Vil dette kunne fungere?
2. Hvordan er det med sikkerhet, bør jeg ha en egen firewall før switchen?
3. Andre måter å løse oppsettet på?

[Saltkorn]

Hvorfor endre din nåværende løsning? Kan fortsatt koble egen ruter i kjeller, evt kjøpe en ekstra orbi satelitt og utvide mesh til kjeller med kabel

Satelitt har flere tilkoblinger så kan legge til en ekstra switch i kjeller



Endret 16. april 2022 av Saltkorn

[NULL]

Du får bare én offentlig IPv4-adresse fra Altibox, og kan slik sett ikke ha to rutere, med mindre den ene ikke står bak den andre..

[Bonzo42]

3 hours ago, Saltkorn said:

Hvorfor endre din nåværende løsning? Kan fortsatt koble egen ruter i kjeller, evt kjøpe en ekstra orbi satelitt og utvide mesh til kjeller med kabel

Satelitt har flere tilkoblinger så kan legge til en ekstra switch i kjeller



Har leieboere og ønsker derfor å separere nettene.

[Bonzo42]

1 hour ago, NULL said:

Du får bare én offentlig IPv4-adresse fra Altibox, og kan slik sett ikke ha to rutere, med mindre den ene ikke står bak den andre..

Okay, da kan kanskje en FW fra pfSense løse det hvor jeg setter opp to lokale nett og som deles i switchen og som igjen forer ruterne?

Noe ala dette?

Endret 16. april 2022 av Bonzo42
Added picture

[NULL]

Vet ikke helt hva som man egentlig ser for seg i praksis med "ala dette", men joda - konseptuelt sett kan det løses slikt.



[Bonzo42]

14 hours ago, NULL said:

Vet ikke helt hva som man egentlig ser for seg i praksis med "ala dette", men joda - konseptuelt sett kan det løses slikt.



Så bra da @NULL, da er jeg på sporet håper jeg, er jo på jakt etter enkleste måte å løse dette.

Er det andre løsninger som vil kunne fungere bedre? Ønsker jo bare å få delt opp i to forskjellige soner slik at leieboer og meg selv ikke har tilgang til hverandres nett.

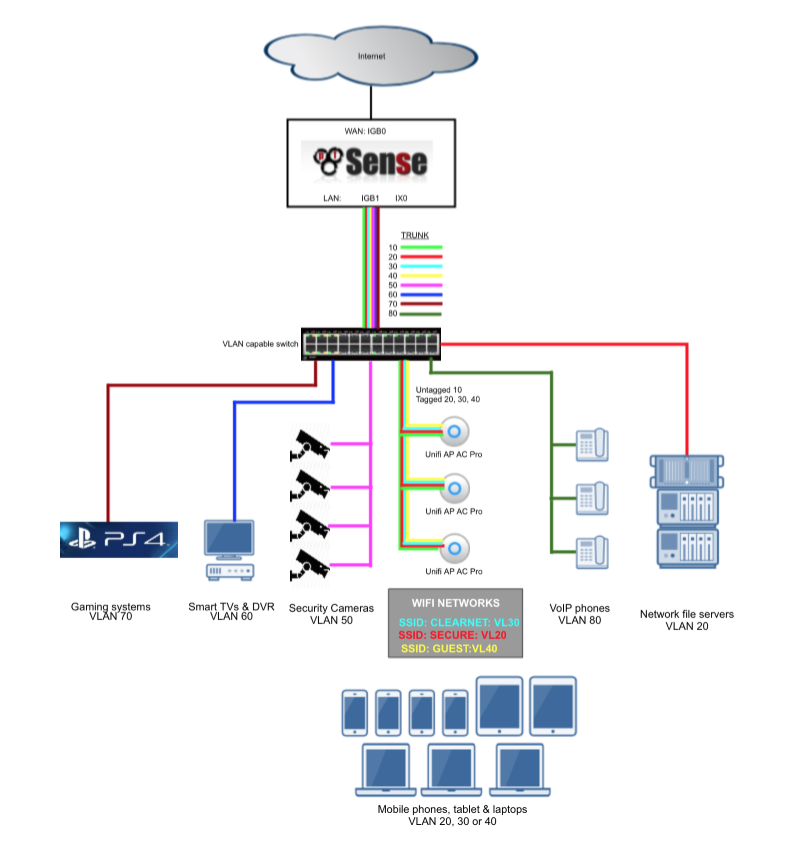

Fant et annet bilde som illustrerer det tidligere konseptet greit.



Hele artikkelen finner man her i tilfelle andre kan få bruk for der: Setup VLAN subnets for home network - NetOSec

Endret 17. april 2022 av Bonzo42

[tigerdyr]

19 minutes ago, Bonzo42 said:

Ønsker jo bare å få delt opp i to forskjellige soner slik at leieboer og meg selv ikke har tilgang til hverandres nett.

Du med fysisk og administrativ tilgang vil jo altid kunne få tilgang til leieboers nett, men ellers ja.

Har ingen leieboere, men bruker selv et oppsett med Telenor fiberboks/ONT <-> pfsense router <-> egne vlans for AP, gjester på wifi, privat, hjemmekontor, media og gaming.  Kan ta noe tid å sette opp alt med dhcp, brannmur osv for hvert vlan, så hvis du er ny kan det være et poeng å starte med så få vlan som nødvendig og så eventuelt segmentere det yderligere ved behov.  Hvis du f.eks. kun trenger 2 vlans og routeren med pfsense har nok porter, trenger du jo ikke engang en switch med vlan-støtte og det vil forenkle det en del.

[Bonzo42]

On 4/17/2022 at 2:50 PM, tigerdyr said:

Har ingen leieboere, men bruker selv et oppsett med Telenor fiberboks/ONT <-> pfsense router <-> egne vlans for AP, gjester på wifi, privat, hjemmekontor, media og gaming.  Kan ta noe tid å sette opp alt med dhcp, brannmur osv for hvert vlan, så hvis du er ny kan det være et poeng å starte med så få vlan som nødvendig og så eventuelt segmentere det yderligere ved behov.  Hvis du f.eks. kun trenger 2 vlans og routeren med pfsense har nok porter, trenger du jo ikke engang en switch med vlan-støtte og det vil forenkle det en del.

Hvordan kjører du pfSense routeren @tigerdyr? På en PC eller egen enhet?

Netgate enhetene er relativt kostbare, er det andre som kan dekke samme behov til en lavere pris?

Endret 19. april 2022 av Bonzo42

[tigerdyr]

16 minutes ago, Bonzo42 said:

Hvordan kjører du pfSense routeren @tigerdyr? På en PC eller egen enhet?

Netgate enhetene er relativt kostbare, er det andre som kan dekke samme behov til en lavere pris?

Jeg kjører det på en PC Engines APU3C4.  Kostet ~1400 kr for et par år siden inkl kabinett, strømforsyning, 16G mSATA SSD drev.

Edit:  Er egentlig netgate enhetene så dyre?  https://www.dustin.no/product/5011254400/1100-pfsense-security-gateway - litt høyere pris og lavere spec enn DYI, javisst, men ikke avskrekkende.  Holder ikke den til ditt behov?

Endret 19. april 2022 av tigerdyr

[xClaymanx]

Trenger/krever utleiere kablet nett? Isåfall kan du ordne dette med et separat trådløst nett

[Bonzo42]

3 minutes ago, xClaymanx said:

Trenger/krever utleiere kablet nett? Isåfall kan du ordne dette med et separat trådløst nett

Ja, de ønsket kablet og jeg har allerede borret hull og trukket kabel, så kommer til å satse på det løpet.
