Tilkoble smarthus relè til kontaktor

[anderslien]

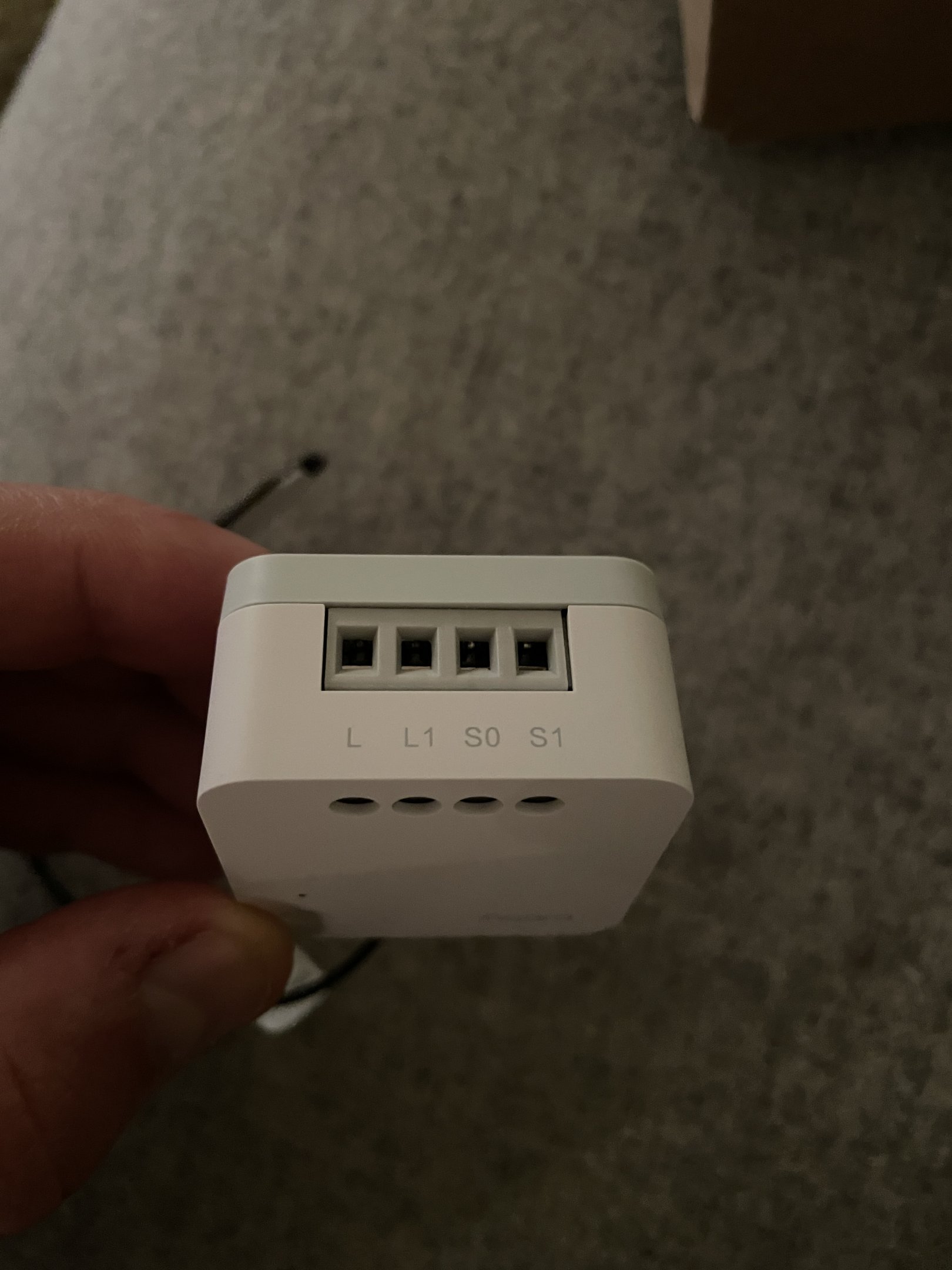

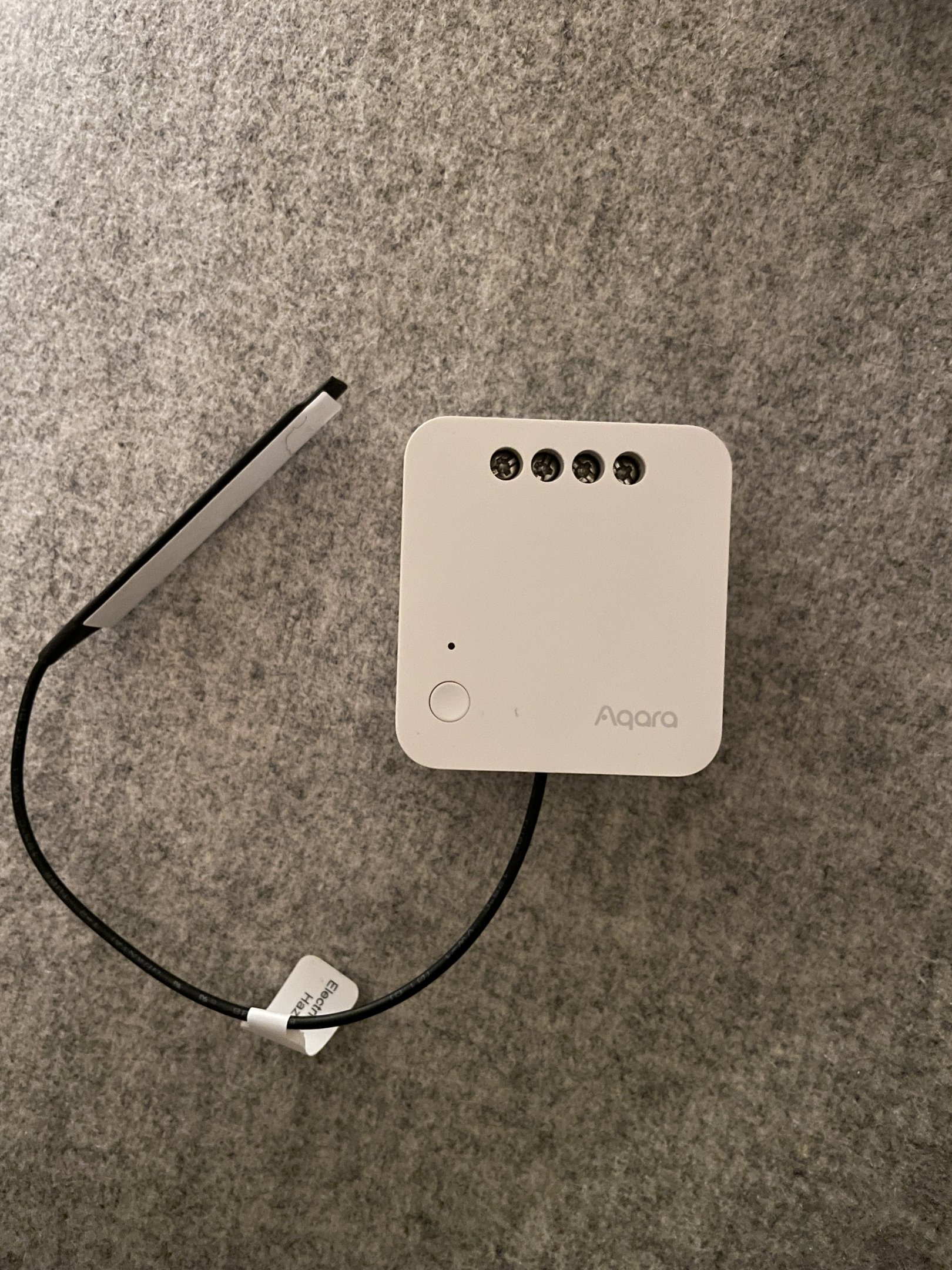

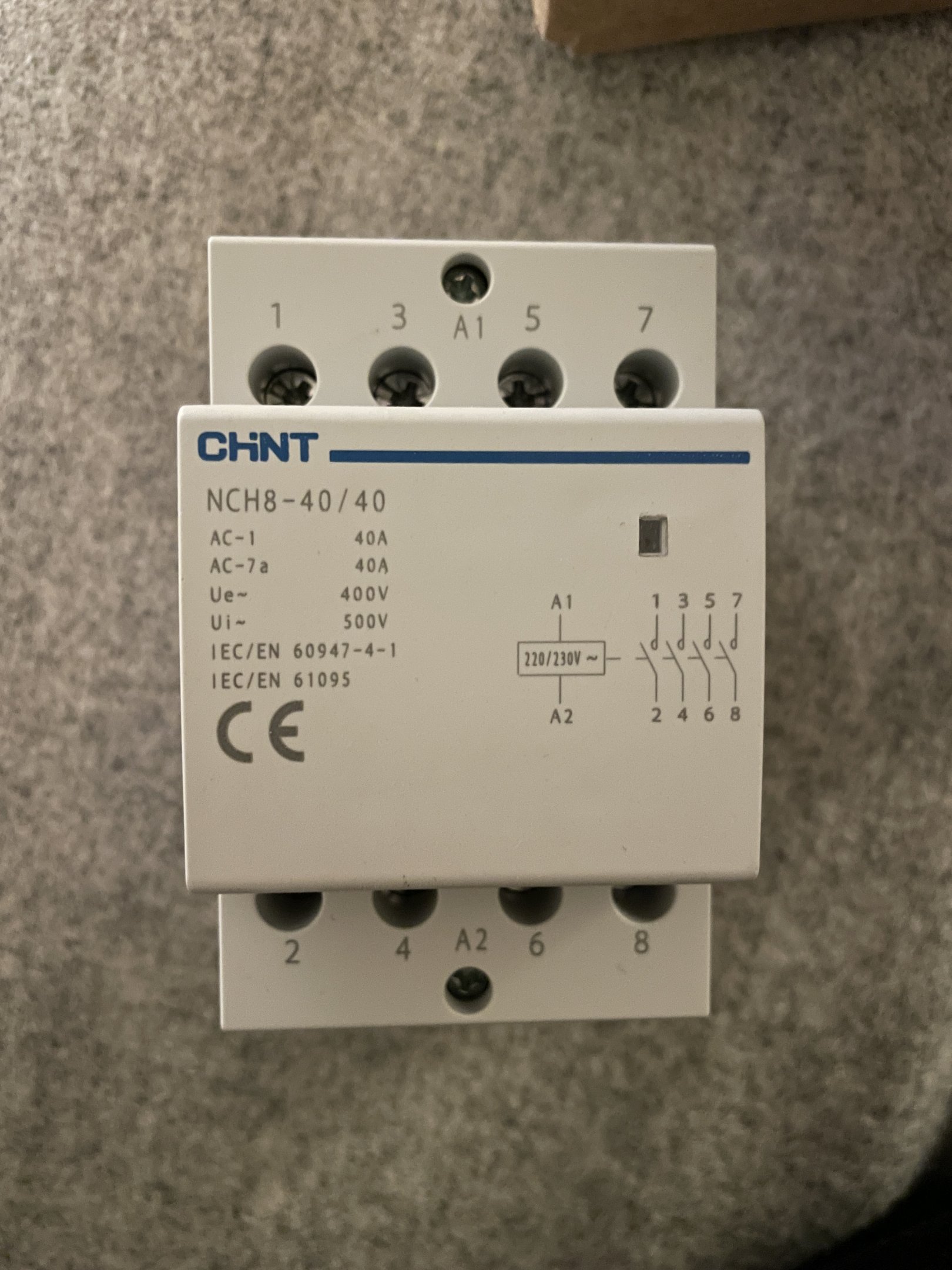

Jeg skal tilkoble et smarthus relè til å styre en kontaktor. Jeg skal kun ha muligheten til å slå kursen av og på. Hvordan kobler jeg dette releet inn på denne kontaktoren? Elektriker har allerede satt inn sikring og kontaktor i sikringsskapet, men jeg manglet releet da han var her.

[Hårek]

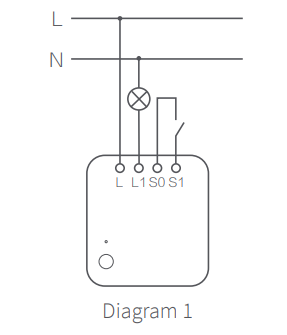

Finnes en brukerveiledning hos Elektroimportøren. Der er det tegnet opp. Forstår du dette?



Endret 5. februar 2022 av Hårek

[Nesful]

Som på tegningen over meg her fra Hårek.



Lampetegnet blir da altså A1 og A2 på kontaktor
