Defekt strømforsyning,reparere hi-fi

[galaxee]

Hei,gamle surround forsterker døde plutselig noen mnd siden. Tok ut strømforsyning delen og testet med multimeter. Ac inn er 230 V .

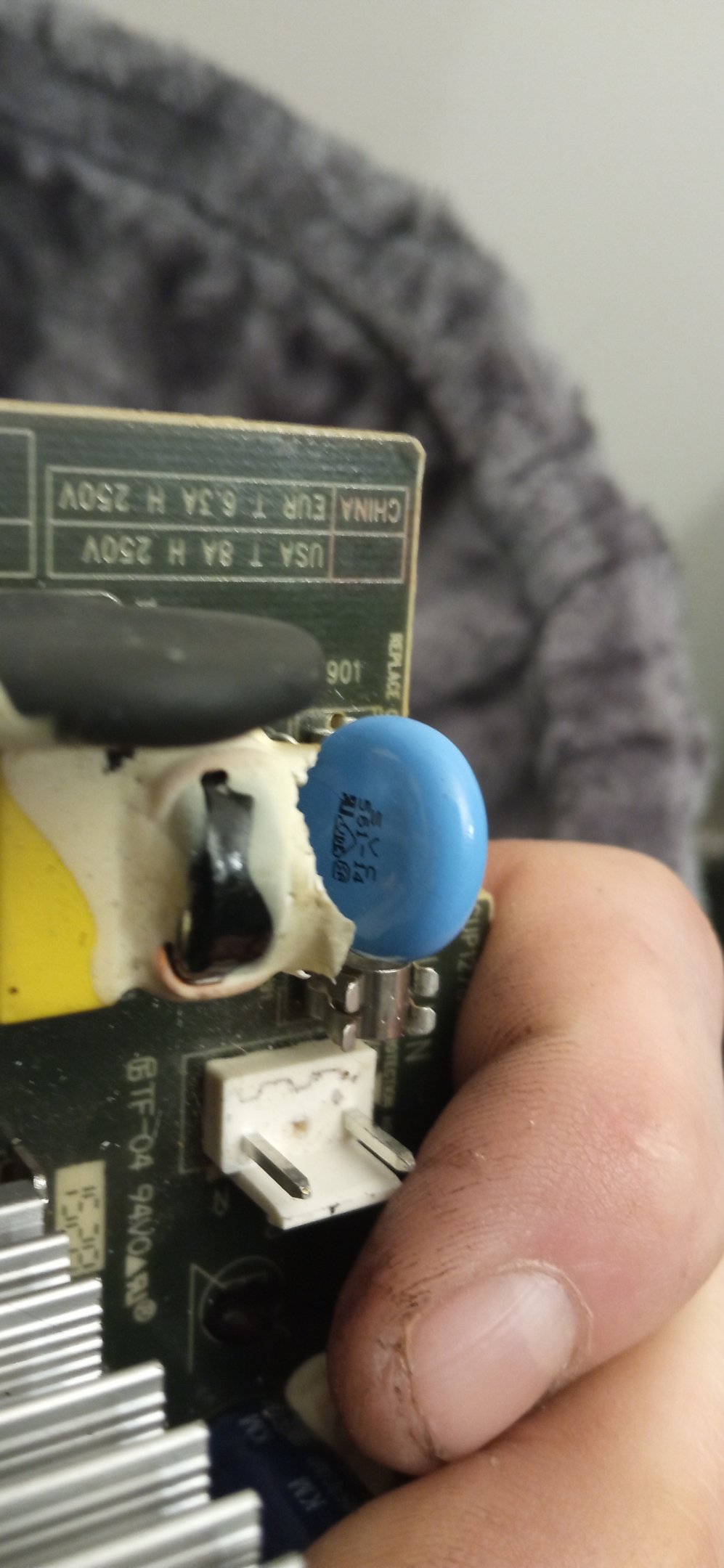

Men målet på sikring så viser den 110 V ca. Dvs halvparten.  Sjekka hvor av in leder til,ene er sikring og andre gjennom den blå på bilde. Er det den så har røket tro ?



Men spørsmålet er hva heter dei blå flate ? Vet sorte med x på toppen er kondensatorer.

Så takk om noen kan svare hva dei typene heter



[sedsberg]

Den blå ser ut som en varistor. Overspenningsbeskyttelse. Den skal som regel stå mellom L og N.

Hvordan måler du sikringen? Mellom sikring og N? Høres ut som du måler mellom sikring og noe annet.

Tror det meste på bildet kun er filtrering og neppe der feilen ligger.

Endret 18. januar 2022 av sedsberg

[galaxee]

Måler fra L og da pipe det kontakt til sikring . Måle fra N så viser det null pipelyd på multimeter og den N går via den blå så viser til.

Så virker så.er null kobling via den BLå.  På sikring og L gir 100% kontakt.

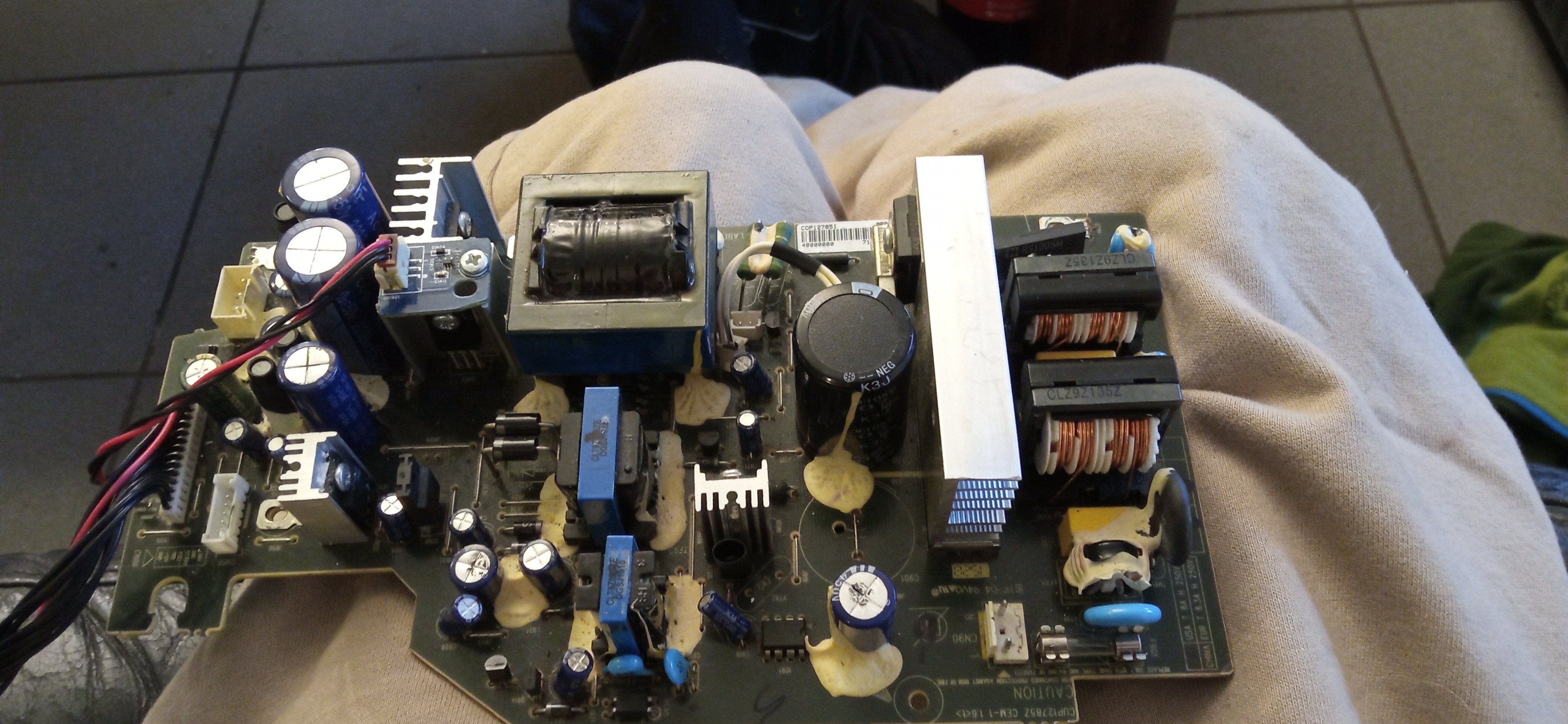

La ut bilde av hele strømforsyning til Harman karbon forsterkeren





[galaxee]

https://youtu.be/a0fA6jTRZC0 Video av feilsøking: ene virker død.





[sedsberg]

Typiske feil på slike er dårlige kondesatorer, kortslutta utgangsdioder og mosfets/IGBT-er og transistorer. Ofte de som står nære steder med mye varme.

[vidor]

Vanskelig å si hva som faktisk er designet på denne ut i fra bildet. Høres ikke sannsynlig ut av 230-volten med AC går direkte igjennom sikringen. Du får nesten prøve å finne kretsskjema for denne og måle litt mer der det er fornuftig å sjekke.

Normalt sett ryker elektrolytt-kondensatorene med tiden og strømforsyningen gir ikke lengre nok/riktig spenning videre til forsterkeren (det er de ganske store runde tårnene).

[mobile999]

galaxee skrev (9 timer siden):

Ac inn er 230 V .

Men målet på sikring så viser den 110 V ca. Dvs halvparten.

Kan du beskrive hvordan dette er målt?

[Hårek]

galaxee skrev (11 timer siden):

Ac inn er 230 V .

Det neste du må finne er likeretterbroen. Mulig den vi ser på andre siden av de to store spolene. Her skal du måle ca 325 V DC hvis den fungerer. Skjema eksempel for SMPS: https://www.pinterest.com/pin/189573465548217952/

Flytter denne tråden til Elektronikk.
