Hjelp: Elektrosymbol kretskort

[plankeby]

Jeg skal prøve å bytte to komponenter for å redde en alt i ett hjemmekino.

Jeg kan lodde, men ikke noe ellers. Vet at min feil på recievere er nevnt av flere, i andre fora. Der varme fra strømforsyning tørker ut/ødelegger komponenten som er nær.

https://www.badcaps.net/forum/showthread.php?t=59839

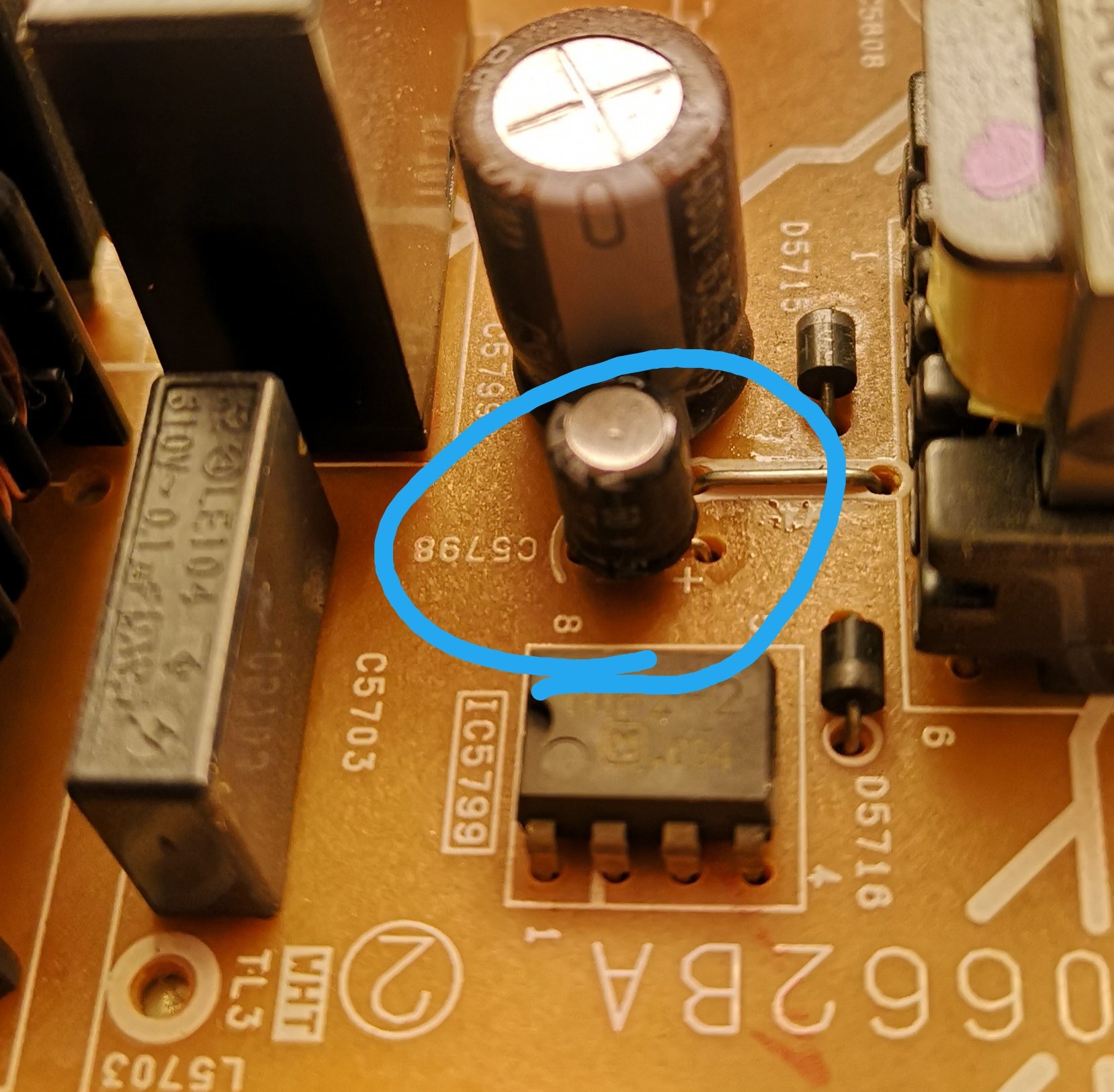

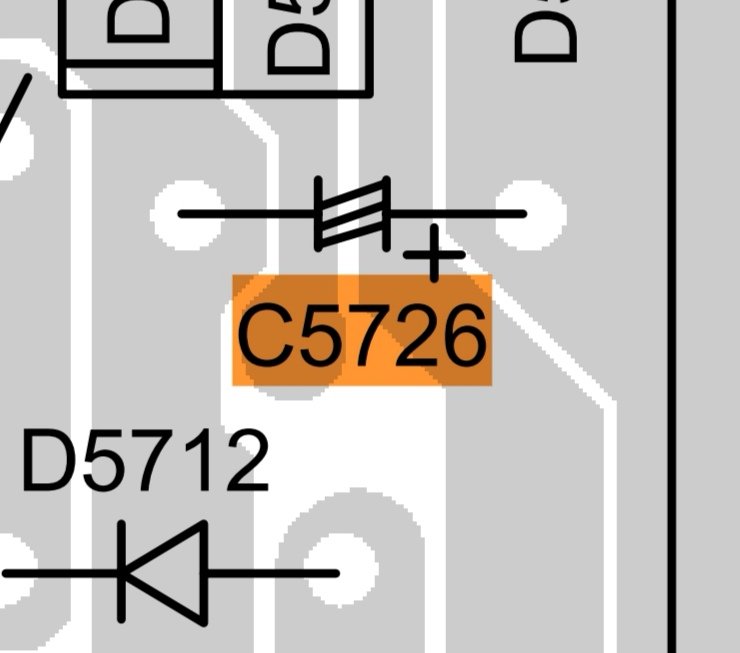

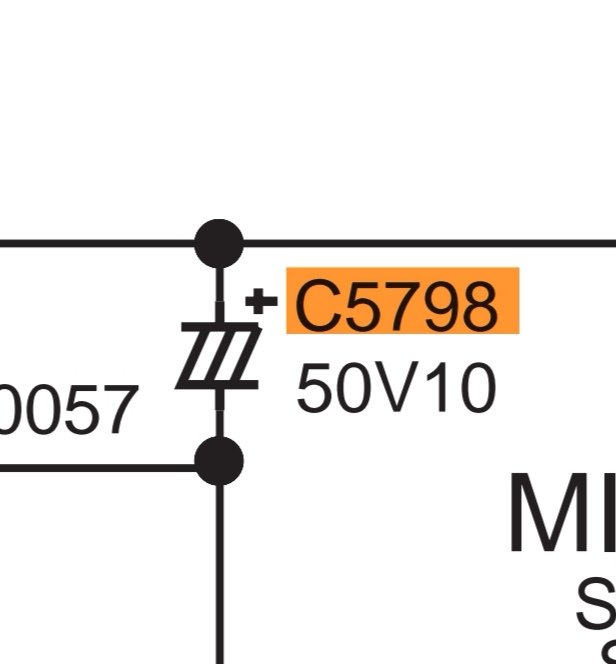

Hva er riktig betegnelse på komponenten på bilde? Det heter vel noe...

C og tallet er bare betegnelsen til Panasonic...

Finnes en elektrotråd kan dette flyttes dit.

Fint om jeg klarer å redde anlegget, når økonomien er i krisemodus.

For 9 år siden fikk man alt i ett hjemmekinosystem med Blu-Ray til 2-3 tusen....



Endret 4. desember 2021 av plankeby

[anon_83104]

Er vel en kondensator. Enkelte land bruker det som symbol. «C» står for «capacitor», og som du kan se så brukes det symbolet også for kondensatorer i medfulgt lenke.

Jeg har ikke sett det symbolet før, men det er jo standarder for hver region.


Du ser det langt nede på siden: http://newautoinsurance.review

Endret 4. desember 2021 av anon_83104
Presisering

[plankeby]

Siden det er pluss symbol så er, den vel polarisert? Er det da polarisert og ikke polarisert kapasitator å velge i?

[anon_83104]

plankeby skrev (4 minutter siden):

Siden det er pluss symbol så er, den vel polarisert? Er det da polarisert og ikke polarisert kapasitator å velge i?

Stemmer det. Et plussymbol hentyder en elektrolytt. Det skal være det samme med symbolet på kretsen din.


https://electronics.stackexchange.com/questions/105441/what-is-the-symbol-on-the-supply-voltage-that-looks-like-a-shaded-in-capacitor



Symbolet er vel fra Asia et sted.

[delfin]

15 minutes ago, plankeby said:

Siden det er pluss symbol så er, den vel polarisert? Er det da polarisert og ikke polarisert kapasitator å velge i?

50V10 er sikkert en 50V 10uF

Noe slikt. Det er lettere hvis du ser på kretskortet? Hvis du skal gjøre dette selv så regner jeg med du har multimeter og vet hvordan du feilsøker litt? Jeg er rimelig rusten på dette skal jeg innrømme.

[plankeby]

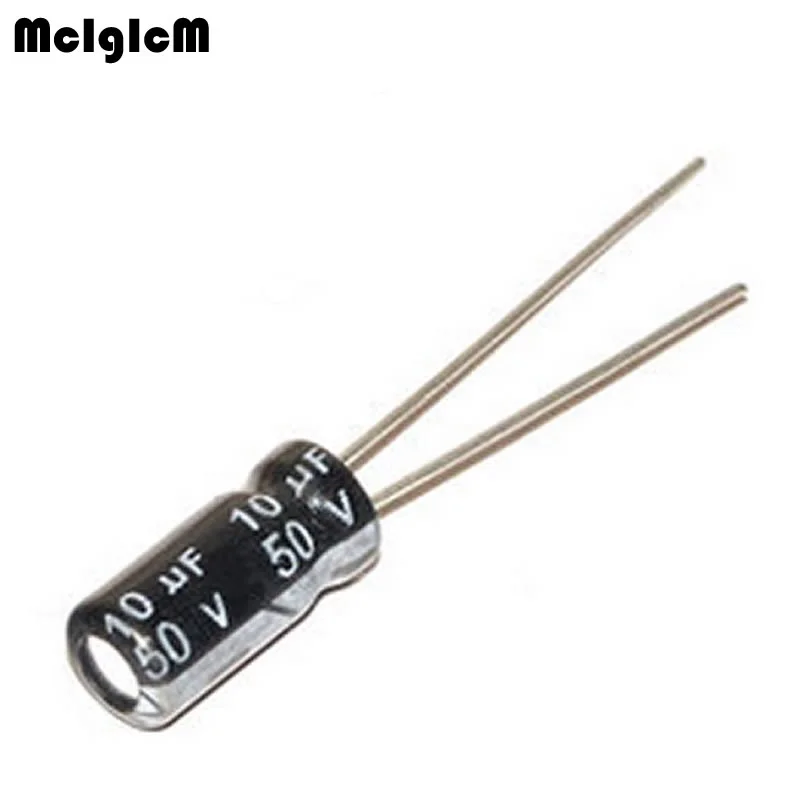

Ja det er 50v 10 uF. Må vel da ha polarisert variant.

Åpnet og så på kretskort for noen dager siden, klarte ikke å visuelt noe feil, så gjorde ikke mer med det.

Tenker bare å bytte to kondensator og sats på at det er en av dem.

Kan ikke nok om å bruke multimeter til slikt.

Har bare loddet basis på kretskort på bil fra oppskrifter, litt "legoprinsipp" uten nok ferdigheter til lyd og bilde produkter.

Endret 4. desember 2021 av plankeby

[Hårek]

plankeby skrev (15 timer siden):

Finnes en elektrotråd kan dette flyttes dit.

Utført.
Tips: Når man skal bytte en komponent kan man begynne med å klippe vekk den gamle. Så lodder man ut en pinne av gangen.
Loddebolten bør ikke være i kontakt med kretskortet mer enn 4-5 sekunder. Men det er ofte vanskelig å få til å smelte loddepunktet, og da lønner det seg å tilføre loddetinn. Det gir umiddelbar varmeoverføring til loddepunktet slik at alt smelter.
Så brukes en tinnsuger for å fjerne alt tinnet slik at hullet blir åpent. Loddebolt og tinnsuger på hver sin side av kretskortet.



[sedsberg]

Loddelisse og flussmiddel (for elektronikk) funker også fantastisk.

[plankeby]

Selve loddeprosessen skal gå greit, har loddet på kretskort før og er klar over å være varsom med varme.

Jeg trodde symbolene for ulike komponenter hadde en internasjonal standard...



Endret 4. desember 2021 av plankeby

[plankeby]

Prøver å bestille kondensatorer og ser... Er to like kondensatorer på kortet.

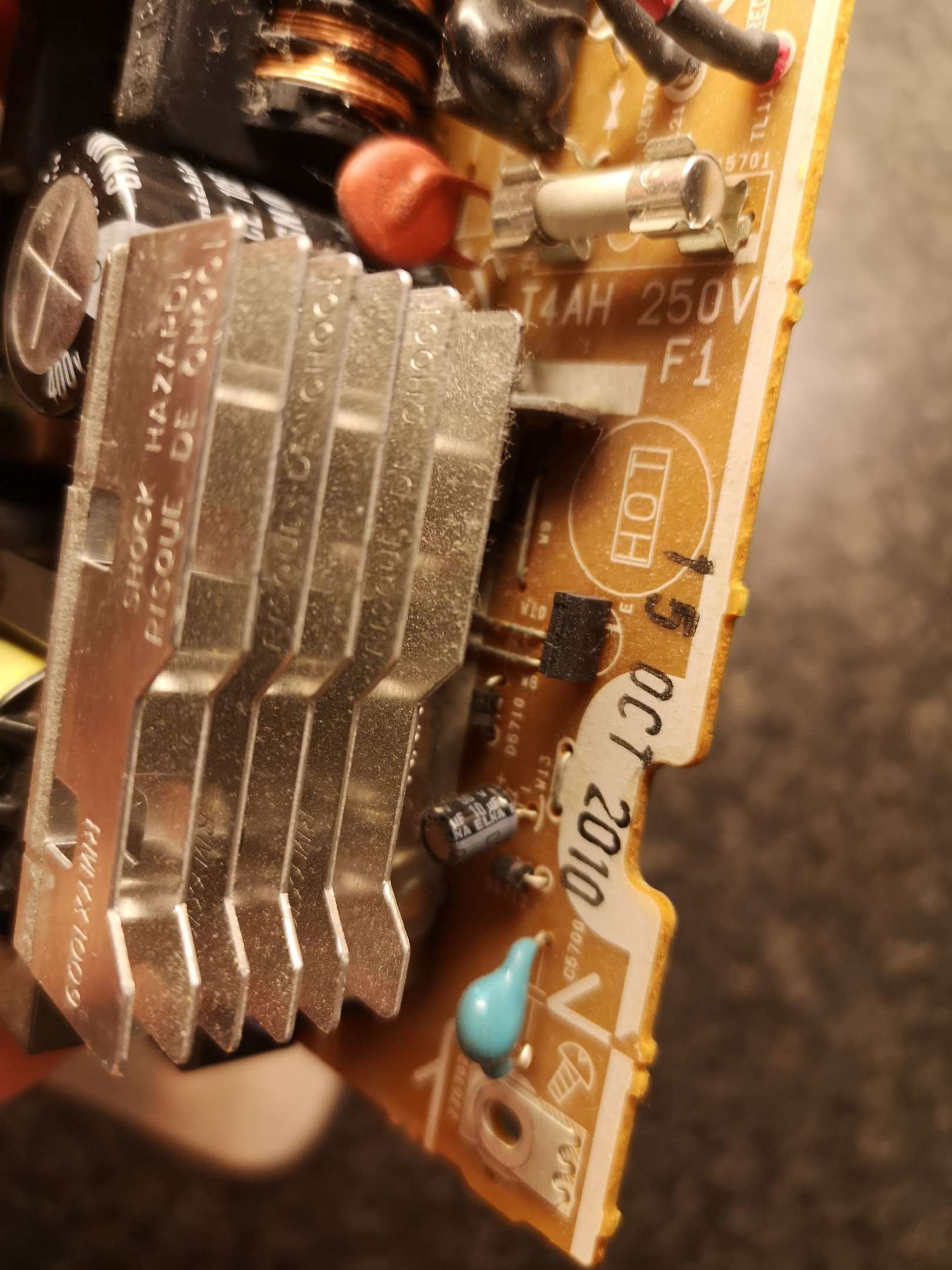

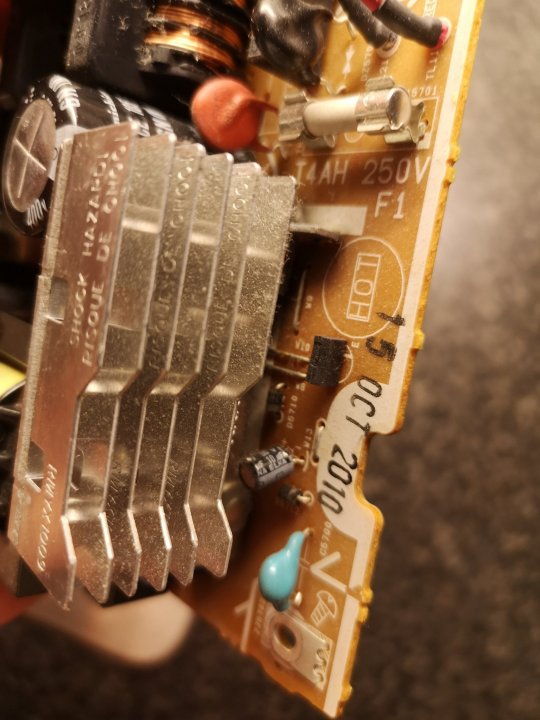

Den ene er nærme "varmegrill" så satser på lykketreff

Endret 12. desember 2021 av plankeby

[sedsberg]

Husk å få noen som er gode for minst 105°c

Endret 12. desember 2021 av sedsberg
