Henge opp taklampe. Kan dette gjøres selv?

[Woody313]

7 minutes ago, Vegard O said:

Det er vanskelig å se på bilde, men det går vel ikke en kabel fra den røde skruklemma på venstre siden til wago klemma?

Ene ledningen fra lampe skal i wago klemmen til høyre, andre ledningen ser det ut til skal kobles i den røde skruklemma til venstre. Jeg ville byttet de røde skruklemmene til wago.

Wago klemma til høyre har samme funksjon som de røde skruklemmene. Alle kabler som settes inn der blir skjøtet sammen.

Det er en grunn til at det strengt å koble el, det var mye merkelige svar i tråden. Begrenset hvor mye som kan skje ved å koble feil her da. Bare pass på at det er strømløst.

Det går en fra den høyre rød klemma.

Det er tre hull i den blå koppen. Fra hvert hull kommer to ledninger som går i hver sin røde skruklemme, foruten en som går i Wagoen. Fra den høyre klemma går det en ledning til Wagoen.

[sedsberg]

Det ser ut som en standard Wago. Den har nøyaktig samme funksjon som de røde "skruklemmene". Også kalt torix-hylser.

[Powertrainer]

Dubious skrev (50 minutter siden):

Nei, er det bare 2 ledninger så er det umulig å koble feil.

Rettelse, vanskelig å koble feil men absolutt mulig.

[sedsberg]

Det er 6 ledninger. Så absolutt gode muligheter til å koble feil.

[mrChrister]

ser ut som om det er to forskjellige som går inn i wago klemma, så om du ikke ser at koblingene er "sammen" i wago klemma, er det nok "brun og blå", men er du usikker, selv 1%, så bruk en tusenlapp på en elektriker .. så sover du bedre, ingen pris kan settes på ro i sjela!  - og tenke på andre i huset også.. kan du koble det selv, selvfølgelig bør du om du ikke er 100% sikker... for meg er det er Nei...



om vegard her er korrekt (som han sikkert er) med "Wago klemma til høyre har samme funksjon som de røde skruklemmene. Alle kabler som settes inn der blir skjøtet sammen."  så er alle de ledningene "samme ledning" eller "bare blå" eller "bare brune"

[sedsberg]

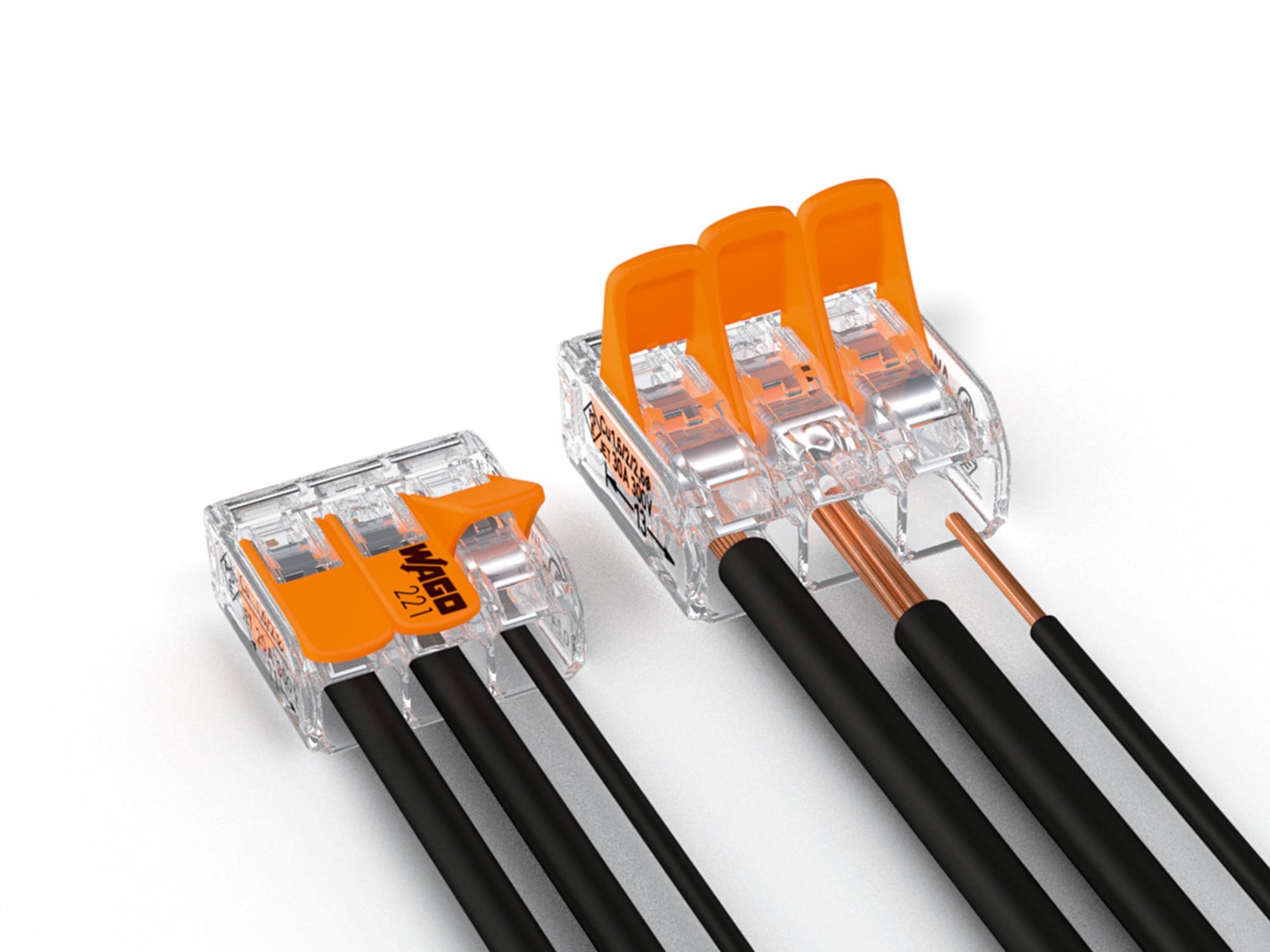

Vegard har rett. Alle ledningene som blir stukket inn i Wago-klemmene blir koblet sammen. Man får de med plass til 2, 3 og 5 ledninger. Man får også en annen type som kan ta flere. De man bare stikker ledningene inn i uten vippe-armer for å låse.

Det har vært noen her på forumet som har koblet inn i wago-klemmer i den tro at bare noen av ledningene blir koblet sammen. Det resulterte i full kortslutning.

Kort oppsummert: Du MÅ ha elektriker for å gjøre dette lovlig.

Endret 30. november 2021 av sedsberg

[kasamo2]



Husk og ta sikringen! Vanlig lysbryter bryter kun strømmen i den ene fasen med mindre det er en topolt bryter som er merket med en liten sirkel.

Du trenger 2stk 5'er wago. Klipp vekk den ene torixen. Så setter du de 3 lederne som går inn i den i en wago. Så klipper du den andre og setter de i en annen wago. Den ene wagoen der er bare brukt for og laske videre. Noen har trolig bare klippet en leder og satt på en wago for og skjøte videre for og slippe og bytte torixen.

Du må uansett åpne den ene torixen for og få begge fasene og da burde du bytte de ut med wago. Så trenger du 2 ledere (minimum 1.5mm2) ut fra hver wago til lampa. Da har du totalt 4 ledere i hver wago. 3 som går videre fra boksen og 1 til lampa.

PS: dette blir betraktet som en fast installasjon så ifølge lovverket har du ikke lov til det selv.

[vidor]

I utgangspunktet kan du fikse enkle ting selv, men synes dette virker i overkant komplisert for en lekmann. Jeg hadde i alle fall ikke gjort noe som helst uten minimum et multimeter som en også må ha nok kunnskap til å bruke riktig, og selv da er du på tynn is.

Det finnes f.eks brytere som selv elektrikere klør seg litt i hodet av, så er du i tvil så bruk en elektriker.

[mrChrister]

på nye bildet (bedre) ser det ut som de to i "skru koblingene" er forskjellige, så løsne disse og sett de f.eks i en wago med 3 punkter, så du er et ekstra punkt ut til lampa di, så er det nok ok..
men igjen... 1-2 tusen så har du en elektriker til å gjøre jobben, så er det "godkjent" og lovlig opp mot forsikring.. sove bedre etc...
kan jo hende at strømforbruket hadde gått ned endel om du hadde trekt om ledningen også.

[kasamo2]

mrChrister skrev (1 minutt siden):

på nye bildet (bedre) ser det ut som de to i "skru koblingene" er forskjellige, så løsne disse og sett de f.eks i en wago med 3 punkter, så du er et ekstra punkt ut til lampa di, så er det nok ok..
men igjen... 1-2 tusen så har du en elektriker til å gjøre jobben, så er det "godkjent" og lovlig opp mot forsikring.. sove bedre etc...
kan jo hende at strømforbruket hadde gått ned endel om du hadde trekt om ledningen også.

Hvordan kunne strømforbruket gått ned om han hadde trukket om?





[Woody313]

22 minutes ago, sedsberg said:

Kort oppsummert: Du MÅ ha elektriker for å gjøre dette lovlig.



13 minutes ago, kasamo2 said:

PS: dette blir betraktet som en fast installasjon så ifølge lovverket har du ikke lov til det selv.

Tenker det oppsummerer det greit. Takk for all hjelp!

[Powertrainer]

Bare for å presisere så kan du ikke gjøre dette selv lovlig, og hvis du ikke er 100% sikker på hva som er lampekabel, bryterkabel og fastspenningskabel, eller prinsippet for koblingen så er det direkte farlig både for huset og beboerne.

[AndersT2]

Ikke så vanskelig dette egentlig. Slik det er koblet nå så sier det pang når du skrur på bryteren, siden Wago klemmen kortslutter.

Som du nevnte så går 1 leder fra Wago klemmen rett inn i det ene hullet i boksen. Det er lederen tilbake fra bryter, den andre som går i Torixen er faseleder. Den andre torixen har nok 1 kabel som går inn i samme hull som lederen direkte til Wagoen.

Den enkle løsningen: Skru av sikringen (Begge 2 hvis det er skru sikringer), vipp opp vippen på wagoen og ta ut den ene lederen og sett den i en egen lignende wago klemme, så putter man lampen i hver av de 2 wago klemmene (Samme hvilken farge som går hvor)

Ikke rør Torixene. Wago klemmene blir som sukkerbitene før, man har lov å koble på de, men egentlig ikke på den siden som er der nå, bare ut av de.

Nye anlegg i dag har ikke lov å levere på sukkerbit, eller slik som dette, da skal det leveres med stikkontakt eller DCL uttak.

Men er man i det minste i tvil, ring elektriker, da slipper man i verste fall død eller brann.

[sedsberg]

2 minutes ago, AndersT2 said:

Ikke rør Torixene. Wago klemmene blir som sukkerbitene før, man har lov å koble på de, men egentlig ikke på den siden som er der nå, bare ut av de.

Det er ingen "ut" på wago-klemmene. De fungerer akkurat som torixene.

Endret 1. desember 2021 av sedsberg

[AndersT2]

sedsberg skrev (5 timer siden):

Det er ingen "ut" på wago-klemmene. De fungerer akkurat som torixene.

Har brukt tusenvis av slike så vet akkurat hvordan de funker.

Dytter man tilførselen inn i det ene hullet, tilførsel finne det alltid kun 1 av, så blir resten automatisk utganger.  Enkel å grei måte å si det på, da alt for mange putter L, N og jord inn i samme klemme.

Slik jeg sa det så er det bare en "snakke" måte. De skal ikke røre tilførselen (Inn) men kan koble på hull 2 (eller de andre ledige) som da blir "ut".

[sedsberg]

27 minutes ago, AndersT2 said:

Har brukt tusenvis av slike så vet akkurat hvordan de funker.

Dytter man tilførselen inn i det ene hullet, tilførsel finne det alltid kun 1 av, så blir resten automatisk utganger.  Enkel å grei måte å si det på, da alt for mange putter L, N og jord inn i samme klemme.

Slik jeg sa det så er det bare en "snakke" måte. De skal ikke røre tilførselen (Inn) men kan koble på hull 2 (eller de andre ledige) som da blir "ut".

Det er i så fall rart at han ikke allerede har fått kortslutning siden det er slik han fant det da han åpnet takboksen.

[AndersT2]

Mulig bryteren er av?

[Woody313]

1 hour ago, AndersT2 said:

Mulig bryteren er av?

Har vært skrudd på uten at noe sa pang!

[AndersT2]

Woody313 skrev (2 minutter siden):

Har vært skrudd på uten at noe sa pang!

Ring elektriker, så blir det fikset.

[^fmj]

AndersT2 skrev (2 timer siden):

Har brukt tusenvis av slike så vet akkurat hvordan de funker.

Dytter man tilførselen inn i det ene hullet, tilførsel finne det alltid kun 1 av, så blir resten automatisk utganger.  Enkel å grei måte å si det på, da alt for mange putter L, N og jord inn i samme klemme.

Slik jeg sa det så er det bare en "snakke" måte. De skal ikke røre tilførselen (Inn) men kan koble på hull 2 (eller de andre ledige) som da blir "ut".

Kan du forklare nærmere? Hvorfor har det ikke sagt "pang" hos trådstarter?
