Problemer med UPS

[Dragonlove]

Har en APC Smart UPS 1500VA som blinker i hele fronten, altså LCD panel og alle lys, samt en alarm som uler, det er også en sånn klikkelyd, omtrent som ett rele som går av og på, dette skjer i ett forrykkende tempo.

Noen som kan ha en formening om hva det kan være som er galt? Jeg vet så og si ingenting om den da jeg har fått den.

[xClaymanx]

Koble deg opp til den via usb eller ethernet, så sjekker du error logger.

Kan jo være overbelastning, eller feil med batteri eller vifte.

[Dragonlove]

xClaymanx skrev (Akkurat nå):

Koble deg opp til den via usb eller ethernet, så sjekker du error logger.

Kan jo være overbelastning, eller feil med batteri eller vifte.

Er det noe brukermanual til hvordan man gjør det? Altså hvilket program man bruker osv...?

[PaladinNO]

Til min APC Back-UPS RS 1500 LCDI bruker jeg PowerChute Personal Edition v3.1 (for WIndows 10).
https://www.apc.com/shop/us/en/products/PowerChute-Personal-Edition-v3-1/P-SFPCPE31

Men ikke sikkert dette programmet støtter din modell.

Hvis enheten uler kan det være overbelastning på batteriet, eller at batteriet er for gammelt og ikke lenger vil ta lading.
Forventet levetid på batteriet er 5-6 år før det er utslitt, selv om APC anbefaler å bytte batteri hvert 3. år

https://www.apc.com/shop/no/en/products/APC-Smart-UPS-1500VA-Tower-LCD-230V-with-SmartConnect-Port/P-SMT1500IC
https://www.apc.com/shop/no/en/products/APC-Replacement-Battery-Cartridge-7-with-2-Year-Warranty/P-RBC7

Kabel for å koble UPS-en til en PC, hvis du ikke har denne, skulle være APC AP9827.
https://prisguiden.no/produkt/c2hvcF9pZDU4c2hvcF9wcm9kdWN0X2lkNjk5NjM3?g=1

EDIT:
Det virker som APC Smart-UPS serien kjører helt andre løsninger enn det min enhet gjør, så her må nok manualen konsulteres.
https://download.schneider-electric.com/files?p_File_Name=SU_OM_990_5442D_EN.pdf&p_Doc_Ref=SPD_AHUG-A3PCTP_EN&p_enDocType=User+guide

Endret 21. oktober 2021 av PaladinNO

[Dragonlove]

Er denne jeg har:

APC Smart-UPS 1500VA LCD 230V - UPS og UPS-batteri - Komplett.no

Får se om jeg ikke får koplet meg til via pc ja.

[Rune_says]

Vet du noe om hvor gammel den er ?

Ser det er blybatteri og det vil ha en forventet levetid på 5 år +/-

Etter det må batteriet byttes.  Et gammelt batteri vil i økende grad fungere som en kortslutning og vil kunne få sikringsrelé (klikkelyd) til å slå ut.



[Dragonlove]

Rune_says skrev (4 minutter siden):

Vet du noe om hvor gammel den er ?

Ser det er blybatteri og det vil ha en forventet levetid på 5 år +/-

Etter det må batteriet byttes.  Et gammelt batteri vil i økende grad fungere som en kortslutning og vil kunne få sikringsrelé (klikkelyd) til å slå ut.



Nei, det vet jeg ikke, fikk den av ett firma, det enkleste er vel å starte med å kople fra batteri først da tenker jeg

[Dragonlove]

Da har jeg tatt ut batteriene som viste seg å være tom for strøm, men fortsatt er det samme uling, eller det sier mer buh, buh, buh samtidig som det blinker i hele fronten og det er sånn rele klikkelyd, vifta går.

Fikk ikke til å installere Powerchute, brukte USB kabelen til printeren da det er sånn vanlig usb inngang bakpå.

Endret 21. oktober 2021 av Dragonlove

[PaladinNO]

Dragonlove skrev (16 minutter siden):

Da har jeg tatt ut batteriene som viste seg å være tom for strøm, men fortsatt er det samme uling, eller det sier mer buh, buh, buh samtidig som det blinker i hele fronten og det er sånn rele klikkelyd, vifta går.

Fikk ikke til å installere Powerchute, brukte USB kabelen til printeren da det er sånn vanlig usb inngang bakpå.

Enheten vil nok forsette å klage hvis det ikke er et ladet batteri tilkoblet.

Slik jeg forstår Smart-UPS oppsettet så kan du bruke en vanlig nettverkskabel og så koble deg til en webportal (samme som f.eks. en router eller modem).
https://www.smartconnect-support.apc.com/help/EN/index.html
https://cdn.cnetcontent.com/4d/b0/4db06c07-0ace-419b-bed4-8a524df5c0f5.pdf

Får du bilde på LCD-skjermen, med mulighet til å navigere frem til IP-innstillinger?

Et nytt batteri vil forøvrig være relativt dyrt.
https://prisguiden.no/produkt/c2hvcF9pZDE5OXNob3BfcHJvZHVjdF9pZDIzNTkwMg?g=1

Endret 21. oktober 2021 av PaladinNO

[Dragonlove]

PaladinNO skrev (6 minutter siden):

Enheten vil nok forsette å klage hvis det ikke er et ladet batteri tilkoblet.

Slik jeg forstår Smart-UPS oppsettet så kan du bruke en vanlig nettverkskabel og så koble deg til en webportal (samme som f.eks. en router eller modem).
https://www.smartconnect-support.apc.com/help/EN/index.html
https://cdn.cnetcontent.com/4d/b0/4db06c07-0ace-419b-bed4-8a524df5c0f5.pdf

Får du bilde på LCD-skjermen, med mulighet til å navigere frem til IP-innstillinger?

Et nytt batteri vil forøvrig være relativt dyrt.
https://prisguiden.no/produkt/c2hvcF9pZDE5OXNob3BfcHJvZHVjdF9pZDIzNTkwMg?g=1

Batteri skal jeg nok fikse til en mye billigere peng enn det der.

Bilde på skjermen ja, men hele bildet blinker.

Endret 21. oktober 2021 av Dragonlove

[xClaymanx]

Har den ikke ethernet plugg? Isåfall vil den dukke opp som en egen enhet i nettverket ditt som du kan browse i nettleser og hente ut feilmeldinger derifra.

Jeg antar at den ikke liker at batteriene er tatt ut, så ulydene stopper nok ikke etter at du har gjort det

[Dragonlove]

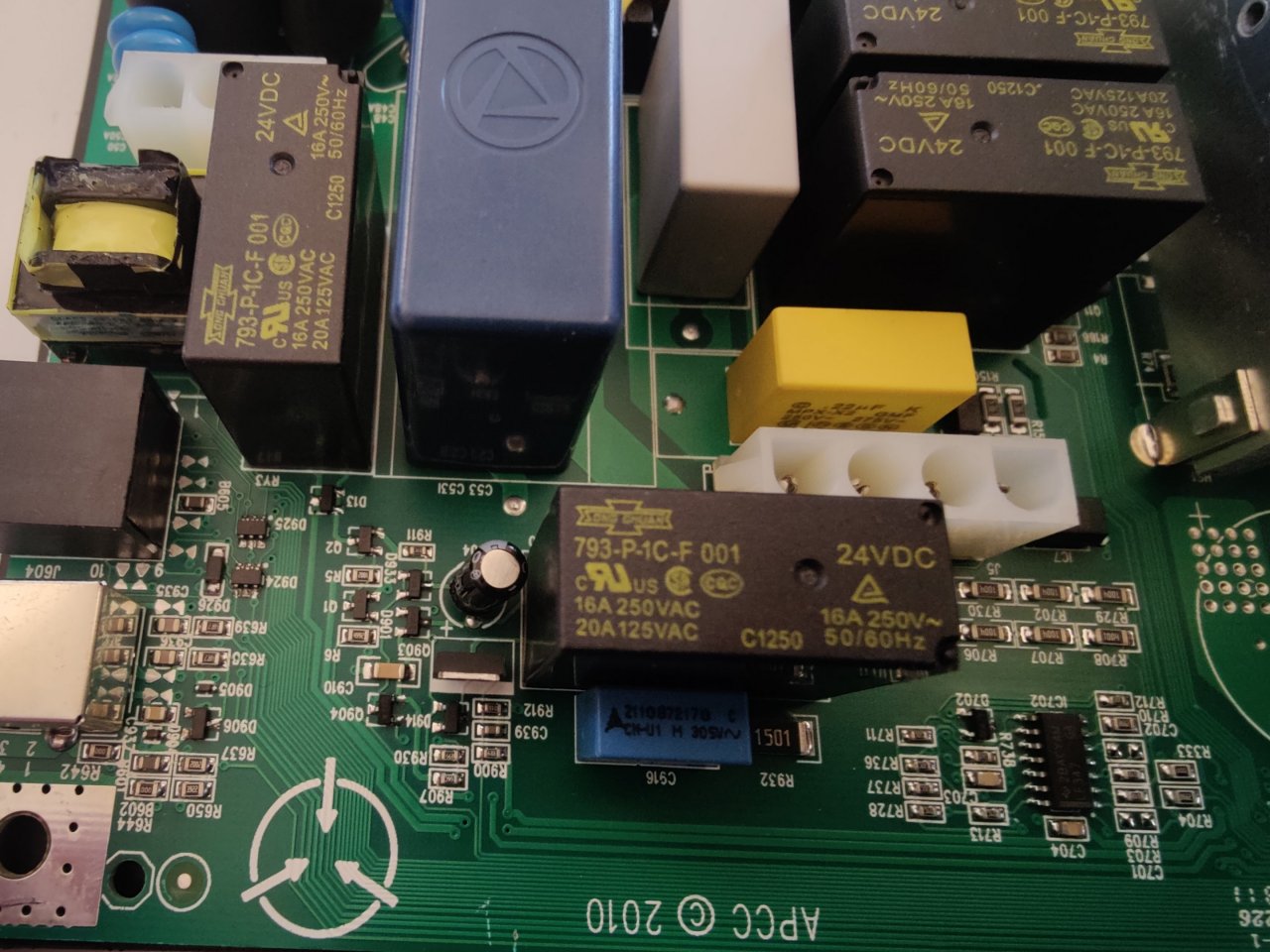

Det er åpenbart en hardware feil her, det klikker i ett 24V rele på hoved pcb'en, får ikke noe kontakt hverken via usb eller ethernet.

[Dragonlove]

hmm, Tror jeg skal prøve å bytte dette rele, det er det som klikker hele tiden.

[sedsberg]

Uhm... altså... Et relé skal "klikke". Det er sånn de fungerer. Det er større sansynlighet for at styringa til reléet er gåen da.

Det vanligste som ryker på slike UPS-er er Dioder, MOSFETs, IGBT-er og kondensatorer. På den siste jeg reparerte var det en IGBT som var kortslutta.

Å bruke delekanon på slik elektronikk er en veldig dårlig idé!

Endret 24. oktober 2021 av sedsberg

[Dragonlove]

sedsberg skrev (19 minutter siden):

Uhm... altså... Et relé skal "klikke". Det er sånn de fungerer. Det er større sansynlighet for at styringa til reléet er gåen da.

Det vanligste som ryker på slike UPS-er er Dioder, MOSFETs, IGBT-er og kondensatorer. På den siste jeg reparerte var det en IGBT som var kortslutta.

Å bruke delekanon på slik elektronikk er en veldig dårlig idé!

Uhm, e ja jeg vet, men ett rele skal klikke også skal det stå inne, det gjør ikke dette rele'et.

[sedsberg]

Reléet klikker når det får beskjed om det.

Det blir som å skylde på lysbryteren når du ikke får skrudd på lyset fordet armen din er brukket.

Endret 24. oktober 2021 av sedsberg

[Dragonlove]

sedsberg skrev (10 minutter siden):

Reléet klikker når det får beskjed om det.

Det blir som å skylde på lysbryteren når du ikke får skrudd på lyset fordet armen din er brukket.

Jo du har jo rett i det forsåvidt.

Hva tror du kan være feil i dette tilfellet da? Med engang jeg plugger strømmen inni Ups'en så begynner alt å blinke.

[sedsberg]

Veldig vanskelig å si. Kan tyde på noe ifbm strømforsyning. En bootstrap-krets eller noe. Eller kortslutning i en komponent som gjør at den skrur seg av umiddelbart idét et relé prøver å koble inn strøm til en annen krets.

Uten skjema eller servicemanual er det ikke så mye du kan gjøre. Du kan lodde ut store kondensatorer (elektrolytter) og teste de med LCR-meter, samt sjekke mindre kondensatorer for kortslutning, samt teste dioder, transistorer, mosfets og IGBT-er for kortslutning mellom hhv. anode/katode, BCE, GSD eller GCE. Du kan også teste likeretterbroer men siden den faktisk skrur seg på i starten så tviler jeg på feil i en slik.

Finner du en kortslutning i en komponent så må den loddes ut og testes utenfor kretsen. Feil i én komponent kan gi tilsynelatende feil i andre komponenter når de står i krets.

Endret 24. oktober 2021 av sedsberg

[Dragonlove]

Tenker jeg tester med Rele først jeg, kom over dette på ett annet forum:





Re: APC Smart-ups 1500 LEDs blinking simultaneously

This was originally posted on APC forums on 12/16/2008

---

Thanks!!
You are absolutely correct ,just know I found one of the 24Vdc relay internally faulty.
I have already replaced to a good one now the unit is running at normal operation.
Thus many many thanks for help!!!!!

[sedsberg]

De er lette å teste så du kan bare teste det først.
