Intel 12 serie Alder Lake cpu

Nizzen · 10. september 2021

Alder Lake ddr5 OC guide

https://www.overclock.net/threads/official-intel-ddr5-oc-and-24-7-daily-memory-stability-thread.1794772/post-29003047

Alder Lake OC guide:
https://onedrive.live.com/?authkey=!ALl2hsXfYpSz5pI&cid=A571EF659E95C8BB&id=A571EF659E95C8BB!7731&parId=root&o=OneUp
V : China, X : Vietnam, L : Malaysia

DDR5 IC Micron/Hynix/Samsung

https://rog.asus.com/motherboards/rog-maximus/rog-maximus-z690-formula-model/helpdesk_qvl_memory

Bianbao Apex OC bioser: https://bianbao.dev/post/category/test-bios

Hvordan få LGA 1700 bracket til Arctic freezer II :

https://support.arctic.de/en/lga1700_upgrade_kits

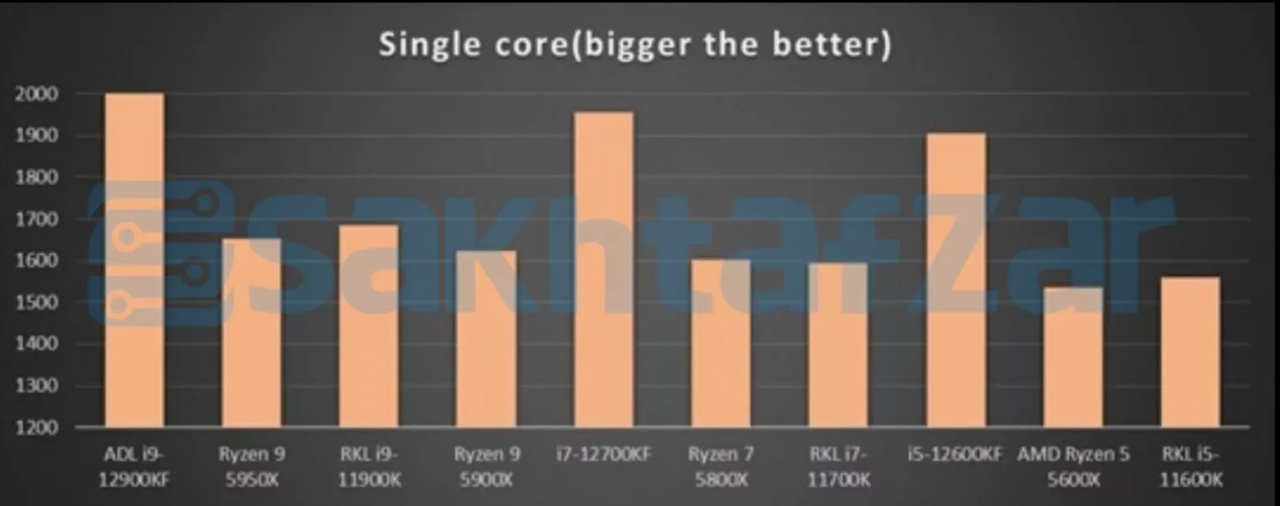

Er Singlecore ytelsen såpass bra at man ENDELIG kan spille Crysis 1 med bra flyt? 😅
https://wccftech.com/intel-alder-lake-core-i9-12900kf-core-i7-12700kf-core-i5-12600kf-cpu-benchmarks-prices-leak-out/

MemTweakit
https://drive.google.com/file/d/1A7LgFVKXABEkfNM8sjDAzmKsYkR5_lK9/view?usp=sharing

Endret 24. juli 2022 av Nizzen

Nizzen · 10. september 2021

Div
Windows 11 tweak (debloat)
https://github.com/builtbybel/ThisIsWin11?fbclid=IwAR2RJMbLZR4RdTUqtj-ZNNJgQdQVt5nsVrWy63kkp93UT1kgrhJQiRL3Ozw

-----------------------------

[ASUS TurboV Core V1.10.19]

support Intel Z690 and below platform.
fix alder lake E-core disabled issue.
support windows 11

https://drive.google.com/file/d/10dY-BzNiselT6Jv6gC0_u4ryo9GvbnWY/view?usp=sharing

Ddr5 testing

http://bit.ly/3bITglw

DDR 5 tips:

Note to the table:
tCL can be set to any even from the interval 22-66,
tWR is a multiple of 6 from the interval 48-96,
tRTP to choose from 12,14,15,17,18,20,21,23,24,
CCDL select from the interval 8-16,
CCDLWR is always 2 times larger than CCDL, interval 16-32,
CCDLWR2 is always 4 times larger than CCDL, interval 32-64
WRWRsg (in bios)=CCDLWR , but not CCDLWR2.
In Jedec (JESD79-5A) p.44 typo.

tRASmin for DDR5=tRCD+tRTP, tRTPmin=12
tRASmin=tRCD+12 !!!!

XMP 6000 Skew control/odts
ODT 40/240/240/48/48 - Do for both channels under Dram Timing Frequency>Skews -> samsung 6000c32

Spoiler

skew control/odts/
rtt WR 48
rtt Nom rd 34
rtt nom wr 34
rtt park 34
rtt parkdqs 34

rtt ca group A 240
rtt cs group A 0
rtt ck group A 0

rtt ca group B 40
rtt cs group B 40
rtt ck group B 40

Ron odt up/down: 34/34

skew control/comp control:

DDRPHY_COMP_CR_DDRCRCOMPCTL0_dqvrefup 159
DDRPHY_COMP_CR_DDRCRCOMPCTL0_dqvrefdn 94
DDRPHY_COMP_CR_DDRCRCOMPCTL0_dqodtvrefup 128
DDRPHY_COMP_CR_DDRCRCOMPCTL0_dqodtvrefdn 99

DDRPHY_COMP_CR_DDRCRCOMPCTL1_cmdvrefup 145
DDRPHY_COMP_CR_DDRCRCOMPCTL1_ctlvrefup 118
DDRPHY_COMP_CR_DDRCRCOMPCTL1_clkvrefup 128
DDRPHY_COMP_CR_DDRCRCOMPCTL1_ckecsvrefup 0
DDRPHY_COMP_CR_DDRCRCOMPCTL2_cmdvrefdn 92
DDRPHY_COMP_CR_DDRCRCOMPCTL2_ctlvrefdn 103
DDRPHY_COMP_CR_DDRCRCOMPCTL2_clkvrefdn 92

VCCSA 1.15v, mc voltage 1.25v

, vdd/vddq 1.35v

Spoiler

the voltage knob after vcore

cpu L2 voltage.. default is 1.05.

i run 53x6,52x7,51x8 with octvb +2 with ecore auto, cache auto + ram oc
llc3 ac/dc 0.36/1.1 IA limit 1520
on fft112 stress test found upping L2 to 1.25
fixes all transient issues and when loading the profile with ram+cpu oc from ( load optimized) .. ram gets trained properly.
SA instead of setting it. leave it at offset auto = cpu default voltage. some cpu will be 0.85 and some is 0.925.
SA = auto .. is asus preset for the ram mhz
SA = offset AUTO is cpu default.

btw i use legacy game scroll lock when gaming.

--------------------------------------------------

APEX:
Plutselig restart ved overklokk fix
CPU standby and PLL termination to 1.20V in tweakers paradise and Digi+ VRM (N O R E N G tips)
-------

- Worktool ADL 1106
https://www.dropbox.com/s/bvs9qltshctnpct/OCTool_ADL1106.zip?dl=0

- TurboV Core 1.10.19
https://drive.google.com/file/d/1ANYEEvk_785Nn7Sa4Y9dE5KYcBWFVQsW/view?usp=sharing

- MemTweakIt
https://drive.google.com/file/d/1Rj4Qi2Aas-oG95adOdD1NngYSFvDNzLB/view?usp=sharing

- ROG True Voltician 0902
https://drive.google.com/file/d/1nOL9uBRM8Lu64SVZv85qiGAylOrnRQ2R/view?usp=sharing

Asrock Timing configurator
https://drive.google.com/file/d/11A2CCcXbvAFLVNHPVP9EtZ4hwmsn2yFt/edit

-- Legacy Tools

- WinXP Ratio Tool
https://drive.google.com/file/d/1tBq4ezPSiXS7rkddwjc6-7A8kg6KG_5m/view?usp=sharing

- 590 ACPI Files (work on Z690) (credits go out to OGS)
https://www.dropbox.com/s/ixh046p92cc8pwf/winxp_acpi.zip?dl=0

-- BIOS

0096
https://drive.google.com/file/d/1Wo3Vg1EMY3Q_o1iV7QDMYg_UapxTrZ7n/view?usp=sharing

SLI bios

0072

https://www.dropbox.com/s/75io8rvt20wh715/ROG-MAXIMUS-Z690-APEX-ASUS-0072.rar?dl=0

0073
https://www.dropbox.com/s/0khsv7kzupci5hg/ROG-MAXIMUS-Z690-APEX-ASUS-0073.rar?dl=0&fbclid=IwAR28h75UbdD5YNU9xbpdwIhak1kPBYCmSunf0W96O3Ga_zIeKBeU02i84ng

0702
https://www.dropbox.com/s/rf7kdc3pilpyrk8/ROG-MAXIMUS-Z690-APEX-ASUS-0702.rar?dl=0

Samsung IC
0081
https://www.dropbox.com/s/lo14rihm0npbriu/ROG-MAXIMUS-Z690-APEX-ASUS-0081.rar?dl=0

Oppdatering XMP profiler

0093
https://www.dropbox.com/s/eo8vjs06d4ozm6c/APEX93.rar?dl=0

0053 supports high voltage mode on Renasas non OC PMIC

https://www.dropbox.com/s/zawnur1b4l6o68i/ROG-MAXIMUS-Z690-APEX-ASUS-0053.rar?dl=0

Samsung ddr5 update

0010

https://www.dropbox.com/s/i3ba4kueu6tg9o5/ROG-MAXIMUS-Z690-APEX-ASUS-0010.rar?dl=0

30.12.21
0046 test bios
https://www.dropbox.com/s/npnts8x0m4i9jbd/ROG-MAXIMUS-Z690-APEX-ASUS-0046.rar?dl=0

04.01.22

9901
" advanced mem voltages -> VDD calculation base and MC voltage calculation base. for VDD set it to lower than 1.435v or even 1.1v if u have problem booting high voltage."
https://www.dropbox.com/s/84wkexm7n4h8gjm/ROG-MAXIMUS-Z690-APEX-ASUS-9901.rar?dl=0

27.01.22

1101 official SLI support
https://www.dropbox.com/s/fugj6x5s63lu7pr/ROG-MAXIMUS-Z690-APEX-ASUS-1101.rar?dl=0

----------
16/12/2021 bioser

Shared with Dropbox

www.dropbox.com

special test bios for apex:

ROG-MAXIMUS-Z690-APEX-ASUS-0021.rar

Shared with Dropbox

www.dropbox.com

‐-----‐-----------

ROG MAXIMUS Z690 Series Beta Bios 0801

1. Improve system performance
2. Update microcode C-0 Stepping

ROG MAXIMUS Z690 HERO BETA BIOS 0801
https://drive.google.com/file/d/1awzWgEsWcZDxn99TfgvM6yir8ht96jka/view

ROG MAXIMUS Z690 FORMULA BETA BIOS 0801
https://drive.google.com/file/d/1FqGwS0-qfeynzP4TEXQT6QBG8s5iB6Nw/view

ROG MAXIMUS Z690 APEX BETA BIOS 0801
https://drive.google.com/file/d/1Ugskzi7CbmSEHwPPS49qRjSGVU7ipmo2/view

ROG MAXIMUS Z690 EXTREME BETA BIOS 0801
https://drive.google.com/file/d/150H4Os7m_p_vL-ZzZDH9ggqZlsE4HWa4/view

Endret 18. september 2022 av Nizzen

Ola Norman · 10. september 2021

Vet ikke hvor morro det er å spille Cinebench r23 ST i lengden.. men lykke til 🤣

Ser fram til flere benchmarks 👍 Kan hjelpe deg å poste når jeg finner noe.

*edit*

Det tok ikke lang tid 😛

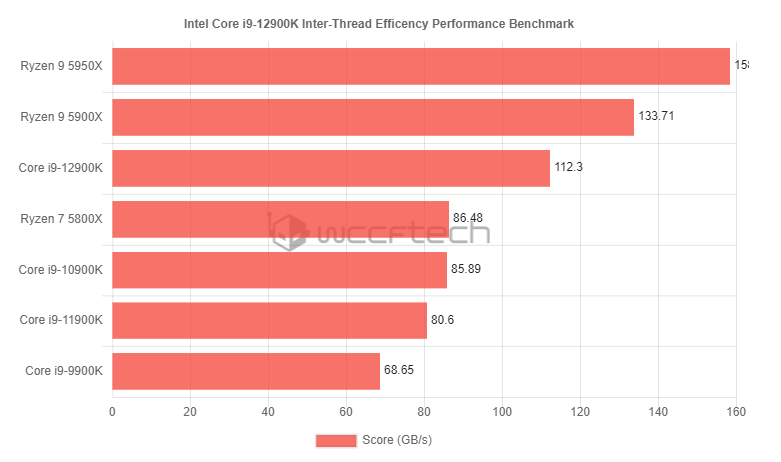

Intel Core i9-12900K Alder Lake 16 Core Flagship CPU Spotted With Over 5 GHz Clock Speed

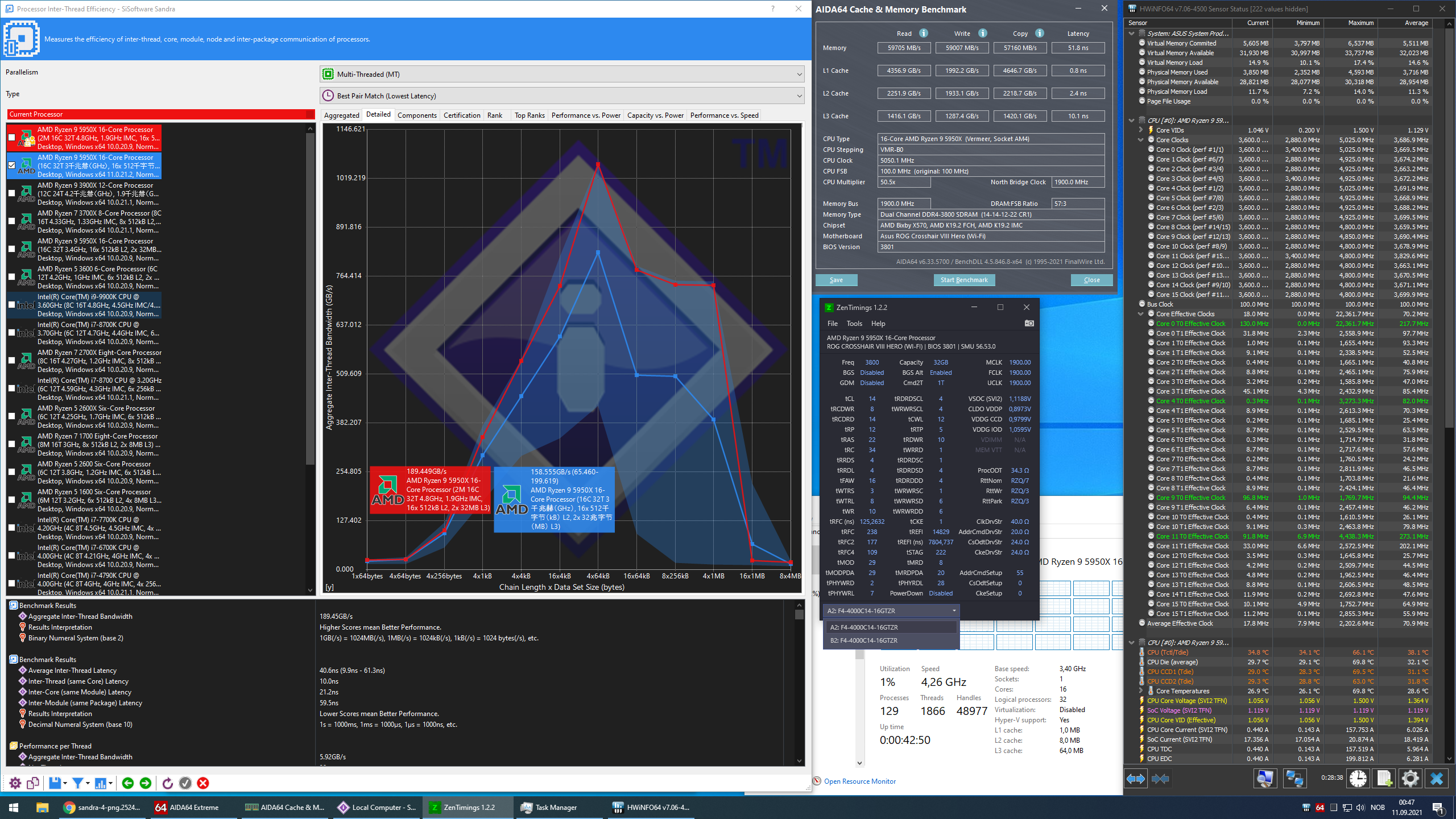

For sammenligning, dette er min tweaka 5950x: (~190 GB/s)

Endret 10. september 2021 av Ola Norman

Nizzen · 10. september 2021

Just now, Ola Norman said:

Vet ikke hvor morro det er å spille Cinebench r23 ST i lengden.. men lykke til 🤣

Ser fram til flere benchmarks 👍 Kan hjelpe deg å poste når jeg finner noe.

Nesten alle eiere av zen 1-2-3 har jo ikkje gjort annet enn å spille Cinebench de siste åra, så de har god erfaring 😆

Ola Norman · 13. september 2021

ADL-S 12600k + DDR5 6400

Gear 4 anyone ? 🤣

Endret 13. september 2021 av Ola Norman

Nizzen · 13. september 2021

18 minutes ago, Ola Norman said:

ADL-S 12600k + DDR5 6400

Gear 4 anyone ? 🤣

Ooof, er jo like dårlig som Threadripper detta 😂
Motherboard: DELL 😜

MEN slike resultater er jo vanlig når noobs får ES produkter. Samme var på x99. 2133 c20 ddr4, mens når vi fikk det dag 1, så overklokka vi dritten til 3000c15 med de brikkene som var tilgjengelig dag 1. Crucial 2133 uten kjøler. Noen uker senere fikk jeg G.skill 3200c16 fra en overklokker i USA, og ytelsen var insane i forhold.

Konklusjon er å vente å se til vi tester dritten

Endret 13. september 2021 av Nizzen

Cowboystrekk · 17. september 2021

6400cl40 tilsvarer jo 3200cl20. Gear 4 og kanskje?

Ser for meg at mange av de første DDR5-brikkene blir noe dritt som klokker dårlig og kan tweakes lite.

Tar vell en stund før man får en arvtaker til B-die.

Robotix · 17. september 2021

Jeg har lest flere plasser at DDR5 4800 er Intels "native" minnehastighet, og at DDR5 6400, i enkelte spill er dårligere enn DDR5 4800. Men det er rykter jeg har lest, og ikke noe som er sikkert.

Håper virkelig at dette er feil og at DDR5 blir bedre enn ryktene tilsier. Vi får vente og se på tester.

Jeg har kjøpt nytt kabinett, Ny PSU 1300W, PCI-e 4.0 SSD og alt er tilrettelagt for 12900K.

Nizzen · 17. september 2021

18 minutes ago, Robotix said:

Jeg har lest flere plasser at DDR5 4800 er Intels "native" minnehastighet, og at DDR5 6400, i enkelte spill er dårligere enn DDR5 4800. Men det er rykter jeg har lest, og ikke noe som er sikkert.

Håper virkelig at dette er feil og at DDR5 blir bedre enn ryktene tilsier. Vi får vente og se på tester.

Jeg har kjøpt nytt kabinett, Ny PSU 1300W, PCI-e 4.0 SSD og alt er tilrettelagt for 12900K.

Ddr4 ble slaktet det også. Tok 2 mnd med x99, så vart det stillt, og ddr3 glemt

Ola Norman · 22. september 2021

Intel has broken the 30K points barrier in Cinebench R23 with the upcoming Core i9-12900K processor, suggest a newly leaked screenshot. The unnamed SKU would score 30549 points in multi-core, which is even more than AMD Threadripper 2990WX (30054 points). AMD’s flagship Ryzen 9 5950X usually scores around 28K, but many users have no problem tweaking the CPU to 30K+ points.

https://videocardz.com/newz/intel-core-i9-12900k-allegedly-scores-30k-points-in-cinebench-r23

Om dette var med PL2 255w kan jeg ikke si jeg er videre imponert over verken Alderlake eller Intel "7nm"..

*edit*

Min 5950x trenger følgende:

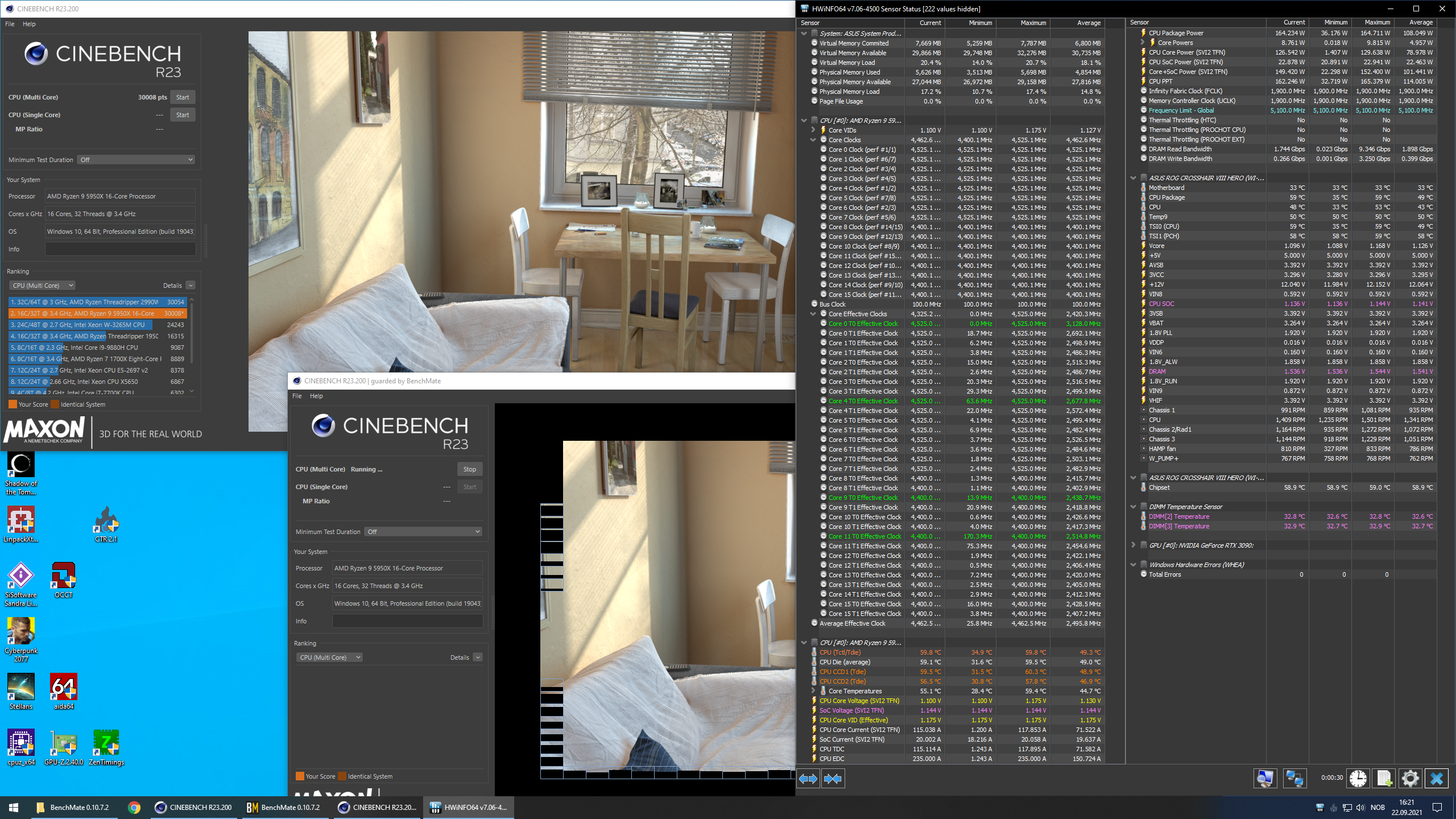

165w @ 1.1vcore get -> 4550/4400mhz = 30008 points

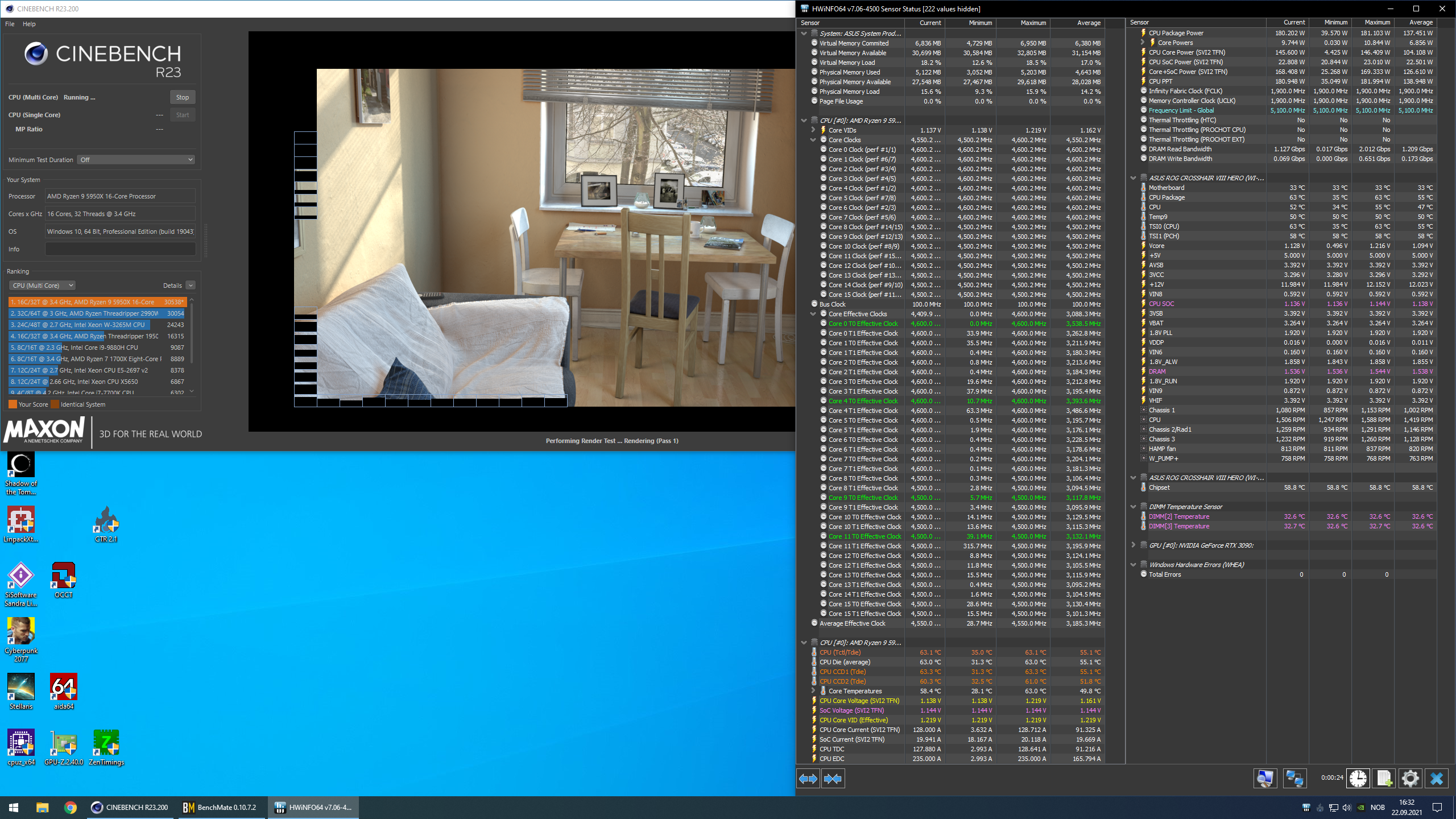

181w @ 1.138 vcore get -> 4600/4500mhz = 30538 points

Endret 22. september 2021 av Ola Norman

Nizzen · 22. september 2021

40 minutes ago, Ola Norman said:

Intel has broken the 30K points barrier in Cinebench R23 with the upcoming Core i9-12900K processor, suggest a newly leaked screenshot. The unnamed SKU would score 30549 points in multi-core, which is even more than AMD Threadripper 2990WX (30054 points). AMD’s flagship Ryzen 9 5950X usually scores around 28K, but many users have no problem tweaking the CPU to 30K+ points.

https://videocardz.com/newz/intel-core-i9-12900k-allegedly-scores-30k-points-in-cinebench-r23

Om dette var med PL2 255w kan jeg ikke si jeg er videre imponert over verken Alderlake eller Intel "7nm"..

*edit*

Min 5950x trenger følgende:

165w @ 1.1vcore get -> 4550/4400mhz = 30008 points

181w @ 1.138 vcore get -> 4600/4500mhz = 30538 points

Hva får du med bone stock og xmp minne sa du?

Ingen ting er imponerende stock, og slik kommer det til å forbli.

5950x suger jo stock og med youtube minne

Jeg er heller ikkje imponert av 5950x. Skulle forventa mera av 7nm. Klarer jo såvidt å slå 14nm i noen spill 🤣

På grensa til flaut.

ja jeg tok godt i, men jeg regner med du "tok ann"

Endret 22. september 2021 av Nizzen

Ola Norman · 22. september 2021

Nizzen skrev (53 minutter siden):

Hva får du med bone stock og xmp minne sa du?

Ingen ting er imponerende stock, og slik kommer det til å forbli.

5950x suger jo stock og med youtube minne

Jeg er heller ikkje imponert av 5950x. Skulle forventa mera av 7nm. Klarer jo såvidt å slå 14nm i noen spill 🤣

På grensa til flaut.

ja jeg tok godt i, men jeg regner med du "tok ann"

Du er ganske sikkert fult klar over det, men minne har pretty much nada å si i cinebench.. (100ns latency eller mer er ikke et handicap i denne benchmarken)

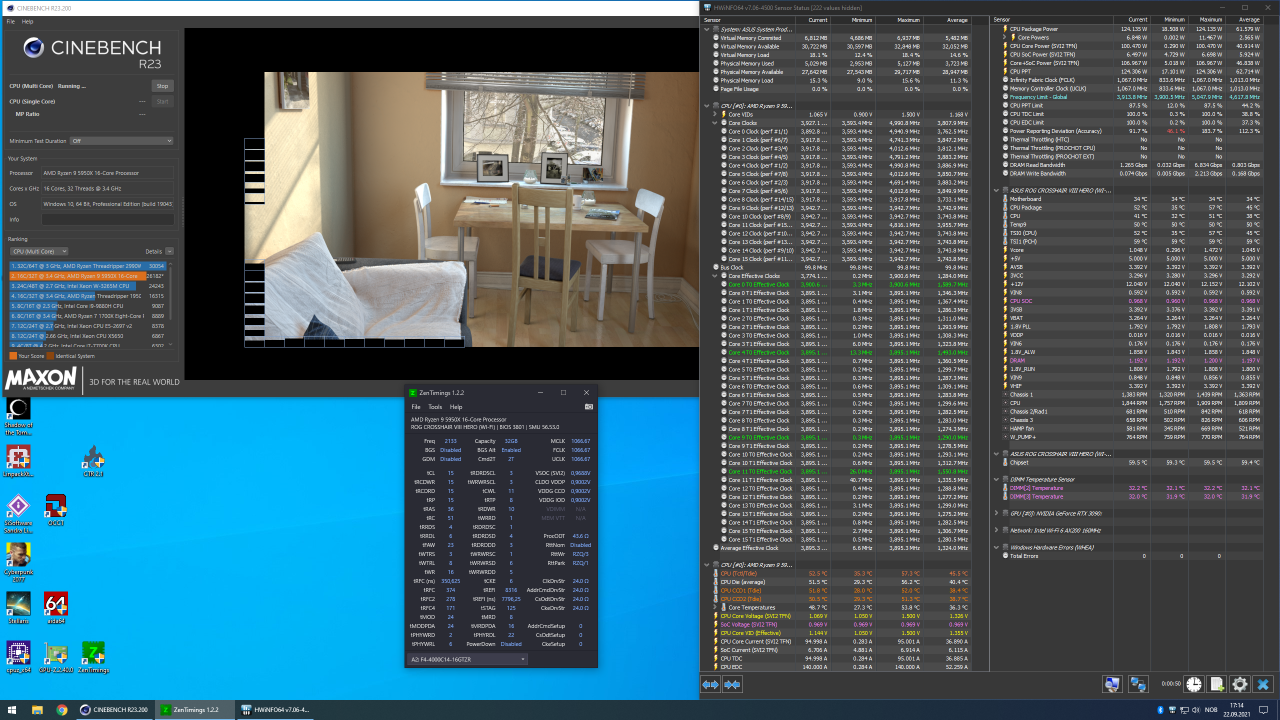

Dette er bone stock minne+5950x load-optimized-default i bios

125w = 26182 points

Endret 22. september 2021 av Ola Norman

Cowboystrekk · 23. september 2021

Nizzen skrev (14 timer siden):

Hva får du med bone stock og xmp minne sa du?

Ingen ting er imponerende stock, og slik kommer det til å forbli.

5950x suger jo stock og med youtube minne

Jeg er heller ikkje imponert av 5950x. Skulle forventa mera av 7nm. Klarer jo såvidt å slå 14nm i noen spill 🤣

På grensa til flaut.

ja jeg tok godt i, men jeg regner med du "tok ann"

Husk at Intel 14nm størrelsesmessig er svært nærme TSMC 10nm så fordelen av TSMC 7nm er ikke sååå stor Intel omdøpte jo nylig 14nm til 10nm og 10nm til 7nm

Om vi ser på energieffektivitet i flerkjerne er det der AMD har henta ut det store potensialet, men kan være enig med deg i at det hadde gjort seg om 5950X var enda raskere enn den er, Intel må dog både ha vesentlig raskere minne og kjernefrekvens og bruke endel mer strøm med 10900K for å være nærme i spill eller ha høyere kjernefrekvens og bruke mye mer strøm med 11900K.

5600X er mer imponerende i spill, bedre latency og høyere ram hastighet enn 5900X/5950X, den slår alle 6 kjernerne og noen av 8 kjernerne i spill

BadCat · 23. september 2021

Det drøyer vel på før Intel kommer med noe som holder tritt med Ryzen til multistrømming.

Cowboystrekk · 23. september 2021

BadCat skrev (1 time siden):

Det drøyer vel på før Intel kommer med noe som holder tritt med Ryzen til multistrømming.

På bærbare har de tatt i bruk '10nm' Tiger lake istedet for Rocket lake på 11 gen.

7:36 for oppsummering. Rundt 15-20% bedre ytelse, spesielt MC er bra, men energieffektiviteten er 10-15% bedre på samme ytelse.

BadCat · 23. september 2021

Slik jeg ser det får man kjøre dual setup med Intel på spilledåsa og Ryzen sixteen core til multistrømmingen. Eventuelt må det komme 24 kjerner som fremdeles har god ytelse per kjerne. Sånn sett er det helt ok at Intel ikke satser på så mange kjerner for tiden.

Nizzen · 23. september 2021

16 minutes ago, BadCat said:

Slik jeg ser det får man kjøre dual setup med Intel på spilledåsa og Ryzen sixteen core til multistrømmingen. Eventuelt må det komme 24 kjerner som fremdeles har god ytelse per kjerne. Sånn sett er det helt ok at Intel ikke satser på så mange kjerner for tiden.

Nå er min 18core Intel 4 år gammel. Får ca samme renderingytelse som 5950x. Dog mye høyere strømforbruk, men ytelse finnes.

BadCat · 23. september 2021

Det er ikke renderingen som krever ytelse, det er scenene. Altså å sette sammen flere elementer til det som skal rendres. Jeg får akkurat nok juice i 5950X hvis jeg dedikerer 3 kjerner til hver instanse.

Helt knall hvis man har to systemer som utfyller hverandre. For eksempel at det ene har flere kjerner og det andre har sterkere ytelse per kjerne men færre kjerner.

Endret 23. september 2021 av BadCat

Ola Norman · 24. september 2021

Endelig begynner det å ligne noe ..Men det går også noen rykter om at denne ytelsen i Cinebench er fordi denne appen passer så og si perfekt til L2cache størrelsen på Golden Cove som er 1.25mb per core

(ST ytelsen i spill/programmer som er latency avhengig er fortsatt uavklart)

Intel Core i9-12900K in Cinebench R23: 205X points

There is also a leak from HXL, who posted mysterious screenshots from Cinebench R20 and R23. Just two days ago we had a leak featuring Core i9-12900K with 30K+ multi-core in Cinebench R23, but so far no one has posted proof that the CPU would also score 2000 points in the single-core test.

Should this screenshot indeed be demonstrating the real performance of the 12900K, then this CPU would offer the highest single-core performance out of all known desktop CPUs. In comparison to AMD Ryzen 9 5950X at stock settings, we are looking at a 21% performance advantage of Alder Lake over AMD Zen3 and Intel Rocket Lake architectures, or alternatively 40%+ over Core i9-10900K (Comet Lake-S).

https://videocardz.com/newz/intel-core-i9-12900k-asrock-z690-phantom-gaming-4-spotted-2k-points-in-cinebench-r23-teased

Endret 24. september 2021 av Ola Norman

Mumriken · 29. september 2021

Nå er jeg klar for 12900k og nytt Apex 😛

Intel 12 serie Alder Lake cpu

Anbefalte innlegg

Alder Lake ddr5 OC guide

Alder Lake OC guide: https://onedrive.live.com/?authkey=!ALl2hsXfYpSz5pI&cid=A571EF659E95C8BB&id=A571EF659E95C8BB!7731&parId=root&o=OneUp V : China, X : Vietnam, L : Malaysia

DDR5 IC Micron/Hynix/Samsung https://rog.asus.com/motherboards/rog-maximus/rog-maximus-z690-formula-model/helpdesk_qvl_memory

Lenke til kommentar

Videoannonse

Lenke til kommentar

Lenke til kommentar

Lenke til kommentar

Lenke til kommentar

Lenke til kommentar

Lenke til kommentar

Lenke til kommentar

Lenke til kommentar

Lenke til kommentar

Lenke til kommentar

Lenke til kommentar

Lenke til kommentar

Lenke til kommentar

Lenke til kommentar

Lenke til kommentar

Lenke til kommentar

Lenke til kommentar

Intel Core i9-12900K in Cinebench R23: 205X points

Lenke til kommentar

Lenke til kommentar

Opprett en konto eller logg inn for å kommentere

Opprett konto

Logg inn

Populær nå

Hvem er aktive 0 medlemmer

Alder Lake OC guide:
https://onedrive.live.com/?authkey=!ALl2hsXfYpSz5pI&cid=A571EF659E95C8BB&id=A571EF659E95C8BB!7731&parId=root&o=OneUp
V : China, X : Vietnam, L : Malaysia

DDR5 IC Micron/Hynix/Samsung

https://rog.asus.com/motherboards/rog-maximus/rog-maximus-z690-formula-model/helpdesk_qvl_memory
