Er det noe galt med dette koblingsskjemaet?

[Bjerknez]

Det er enkelte som mener at så fort jeg kobler til en power supply så vil jeg se "the magic smoke". Det er fullt mulig, men jeg kan ikke se det selv og den som mener det har ikke svart på en uke, så derfor spør jeg dere her inne.

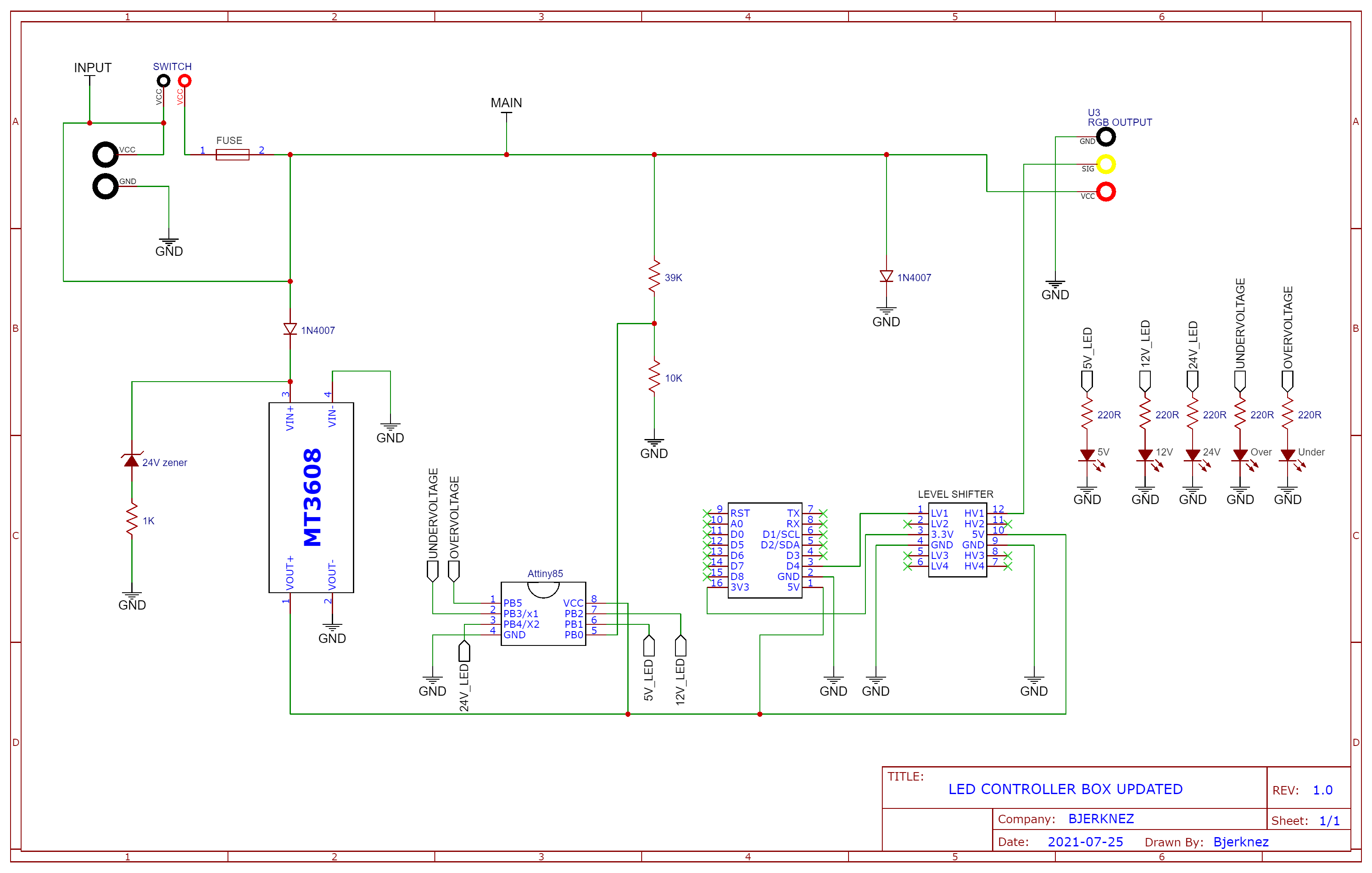

Her er koblingsskjemaet:

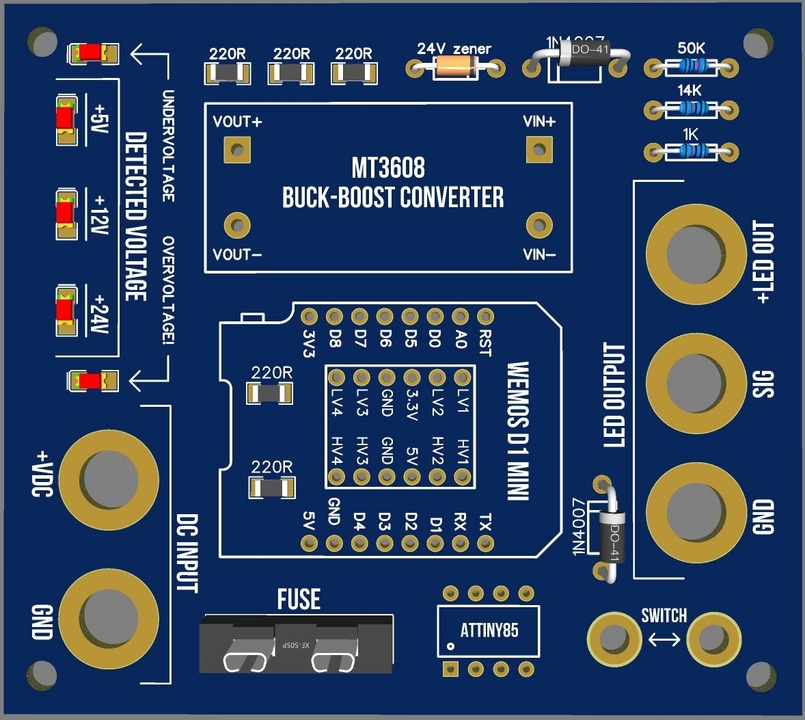

Å her er kretskortet slik det vil se ut, slik at dere har et mer visuelt holdepunkt.

[Chris93]

Du har en kortslutning mellom VCC og jord via en diode.

[Bjerknez]

Chris93 skrev (12 minutter siden):

Du har en kortslutning mellom VCC og jord via en diode.

Jeg klarer fortsatt ikke å se det faktisk.... Kunne du vært mer spesifikk?

[Chris93]

Litt vanskelig når du ikke har annontert komponetene dine, men jeg skal gi det et forsøk.

Det er dioden koblet til jord oppe i høyre hjørne, litt til venstre for RGB output

[Bjerknez]

Chris93 skrev (2 minutter siden):

Litt vanskelig når du ikke har annontert komponetene dine, men jeg skal gi det et forsøk.

Det er dioden koblet til jord oppe i høyre hjørne, litt til venstre for RGB output

Ja, jeg ser hvilken diode du mener.

Jeg satt denne der for å sikre meg mot "reverse polarity". Jeg har sikkert missforstått, men tror jeg trenger en forklaring... Det går nok opp for meg etter hvert

[Chris93]

Joda, den bekytter mot det, men under normale omstendigheter så er det en kortslutning mellom VCC og GND

[Bjerknez]

Men vil ikke strømmen gå til jord gjennom denne dioden, men ikke omvendt? Hvordan kan dette være kortslutning? Tror jeg kanskje har oversett noe helt grunnleggende her...

[Chris93]

Jo, all strømmen går til jord også går sikringen din. Forenklet sagt så er dioden bare en ledning i lederetning. Og slik som du har tegnet har du mer eller mindre koblet VCC rett til GND

[Bjerknez]

Du har selvsagt helt rett. Har sett meg helt blind på den løsningen jeg hadde.

Da retter jeg opp i det. Takk

[sedsberg]

Snur du dioden så vil sikringen ryke hvis du bytter om + og -. Hvis du ikke allerede har funnet ut av det. En ganske vanlig krets i mye småelektronikk.
