Navn på kobling

[discostu]

Er helt amøbe på elektronikknavn, spesielt koblinger så aner ikke hva jeg skal søke etter for å finne korrekte ting.

Så, jeg har 4 slike:

Jeg kan selvsagt kutte kabelen, og spleise de sammen, men finnes det noen måte disse kan kobles sammen til en kabel?

Det er 4 sensorer som skal gi samme output. Så spiller ikke noen rolle hvilken av sensorene som blir trigget, derfor skal disse 4 sammenkobles slik at enderesultatet blir 1 rød og 1 sort kabel.

Som sagt kan jeg selvsagt wire strippe de og lodde sammen til to single kabler, men om det finnes noe koblingsstykke som gjør dette er det mye lettere, ikke minst stabilt.

Tips?



[Bjerknez]

Det der er en "JST connector"

Kan blandt annet kjøpes her:
https://www.aliexpress.com/item/32855763468.html?algo_pvid=8b65b207-66c3-4d0a-b685-730a33e4316e&algo_expid=8b65b207-66c3-4d0a-b685-730a33e4316e-20&btsid=0bb0622c16195369737077221e4103&ws_ab_test=searchweb0_0,searchweb201602_,searchweb201603_

Endret 27. april 2021 av Bjerknez

[discostu]

Bjerknez skrev (15 timer siden):

Det der er en "JST connector"

Kan blandt annet kjøpes her:
https://www.aliexpress.com/item/32855763468.html?algo_pvid=8b65b207-66c3-4d0a-b685-730a33e4316e&algo_expid=8b65b207-66c3-4d0a-b685-730a33e4316e-20&btsid=0bb0622c16195369737077221e4103&ws_ab_test=searchweb0_0,searchweb201602_,searchweb201603_

JST connector ja, takk.

Ikke lett å følge elektronikkveiledninger på youtube når man har null begrep på hva de ulike koblingene heter.

Vet du om det finnes noe system for å få 4 x JST koblinger til en? Altså, 2 kabler per JST, skal ende opp i 1x JST med to kabler? Må vel mest sannsynlig frem med loddebolten, men tenkte det var greit å undersøke enkelere metoder først

[Bjerknez]

Jeg tror ikke det går og få to kabler inn i den samme terminalen på JST kontakten. Kommer selvsagt ann på hvor tykk kabelen er. Men uansett så må du bruke en medfølgende kabelsko som passer i JST kontakten. Da tvinner du to ledninger i sammen og setter på en kabelsko over begge. Dette skal gå fint hvis ikke ledningen er for tykk. Å lodde disse i kontakten er dårlig ide. Kontakten vil smelte med en gang da dem ikke tåler høy varme.

Du kan godt lodde lendingene til kabelskoen FØR du putter den inn i JST terminalen, men bruker du for mye loddetinn kan det bli vanskelig å få den til å gå i lås.

Hvis du forklarer (tegn og forklar) hva du egentlig er ute etter tydelig, så kan jeg godt komme med noen forslag til deg. Må du feks. bruke jst kontakter?

Jeg har en del kontakter etc. så hvis du mangler noe kan jeg sikkert sende til deg (gratis) mot at du betaler frakt. men disse koster så lite at det nok lønner seg å kjøpe selv.



[discostu]

Bjerknez skrev (25 minutter siden):

Jeg tror ikke det går og få to kabler inn i den samme terminalen på JST kontakten. Kommer selvsagt ann på hvor tykk kabelen er. Men uansett så må du bruke en medfølgende kabelsko som passer i JST kontakten. Da tvinner du to ledninger i sammen og setter på en kabelsko over begge. Dette skal gå fint hvis ikke ledningen er for tykk. Å lodde disse i kontakten er dårlig ide. Kontakten vil smelte med en gang da dem ikke tåler høy varme.

Du kan godt lodde lendingene til kabelskoen FØR du putter den inn i JST terminalen, men bruker du for mye loddetinn kan det bli vanskelig å få den til å gå i lås.

Hvis du forklarer (tegn og forklar) hva du egentlig er ute etter tydelig, så kan jeg godt komme med noen forslag til deg. Må du feks. bruke jst kontakter?

Jeg har en del kontakter etc. så hvis du mangler noe kan jeg sikkert sende til deg (gratis) mot at du betaler frakt. men disse koster så lite at det nok lønner seg å kjøpe selv.



Hei, takk for hjelp. Er relativt ny innen elektronikk så mye å sette seg inn i.

Greien er egentlig at jeg har 4 sensorer.

Disse sensorene har to kabler hver som ender i en 2-pin JST connector.

Formålet er dersom en av sensorene registrerer trykk skal det sendes til et usb kort, spiller ingen rolle hvilken av sensorene som registrerer trykket, utfallet skal ende i det samme "tastetrykket" på pcen.



Jeg vet egentlig hvordan jeg løser det, tenkte bare det kanskje fantes noen smartere loddefrie løsninger.

Så, planen min nå er altså fjerne JST koblingen på alle sensorene så jeg står igjen med en rød og en sort kabel per sensor.

Disse vil jeg så spleise sammen, så feks sort og rød kabel på sensor 1, spleises med rør og sort kabel på sensor 2, som igjen spleises med rød og sort kabel på sensor 3 og så 4 før de til slutt går ut som 2x kabler, en rød og en sort som jeg kobler til i ubskortet.



Var vel egentlig her jeg undret om det finnes en litt smidigere løsning enn all denne loddingen.

[discostu]

Som sagt er jeg helt ny i dette og kan ikke terminologi eller hvordan jeg tegner opp elektronikk.

Gjorde dog et rimelig simpelt forsøk.

rektangelene er sensorer med 2 kabler hver, 5 kanten er usbkortet de skal ende opp i.

[Bjerknez]

Hva består di to kablene til/fra sensoren av?

Jord og strøm?
Eller strøm og signal?

Siden du skal lese verdier fra sensoren antar jeg at de ter signal og jord?



[Bjerknez]

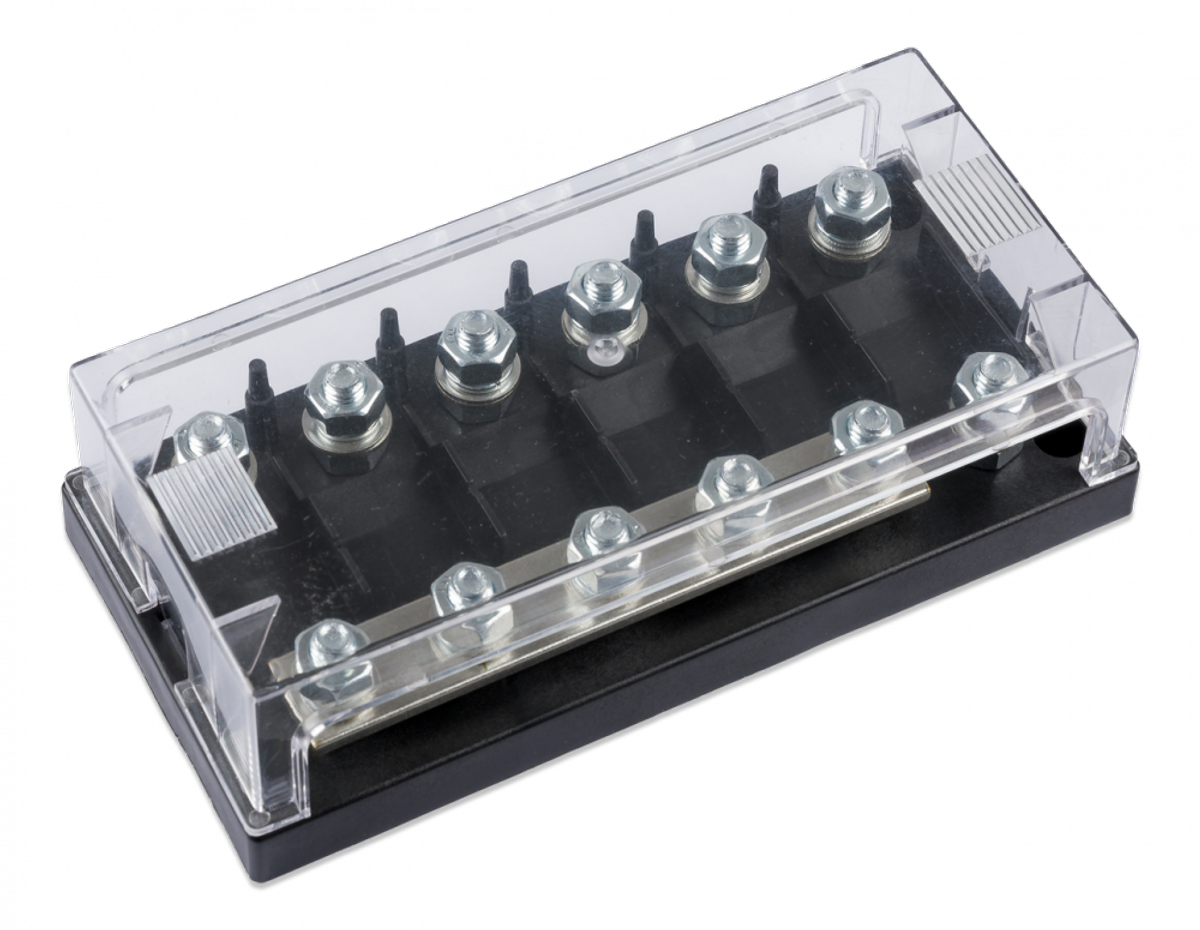

Du kan evt. lage deg eller kjøpe ett par slike:

Du kobler strøm/signal fra alle sensorene til den ene, og alle jord etc. til den andre. Så tar du en ledning (en fra hver bus bar) og inn i JST kontakten.

[discostu]

Ah det så gunstig ut, takk.

ja jord og strøm som er signalene

[Bjerknez]

Ellers så er det jo ikke noe i veien for at du kan tvinne alle signalkablene fra alle sensorene i sammen og lodde dem sammen etc. og lodde på en ledning som går derfra og inn i JST kontakten. men det blir jo ikke særlig pent.

[Mr. A]

Hva med 5 veis wago 221 om du ikke ønsker eller kan lodde?

[Bjerknez]

Mr. A skrev (50 minutter siden):

Hva med 5 veis wago 221 om du ikke ønsker eller kan lodde?

Ja, det var faktisk en ganske god ide. Eller en vanlig sukkerbit for den saks skyld. Det enkle er ofte det beste

[discostu]

Bjerknez skrev (2 timer siden):

Ja, det var faktisk en ganske god ide. Eller en vanlig sukkerbit for den saks skyld. Det enkle er ofte det beste

en vanlig sukkerbit med to innganger er vel 1-1 kabel? Altså bare et skjøtestykke?

[Bjerknez]

discostu skrev (Akkurat nå):

en vanlig sukkerbit med to innganger er vel 1-1 kabel? Altså bare et skjøtestykke?

Joda sant nok. Da er nok 5 veis Wago veien å gå.

Sitter på jobb, så kan ikke akkurat utfolde meg fullt ut her, så går litt kjapt i svingene når jeg svarer.

[Bjerknez]

Men det er ikke noe behov for en Wago kontakt. Biltema selger noe lignende. Lettere og få tak i og sikkert langt billigere.

https://www.biltema.no/bygg/elinstallasjoner/monteringsdetaljer/koblingsklemme-med-hurtiglas-2000036646

[Mr. A]

41 minutes ago, Bjerknez said:

Men det er ikke noe behov for en Wago kontakt. Biltema selger noe lignende. Lettere og få tak i og sikkert langt billigere.

https://www.biltema.no/bygg/elinstallasjoner/monteringsdetaljer/koblingsklemme-med-hurtiglas-2000036646

Dette ser ut som innstikksklemmer. Med andre ord ingen hendel, så prøver å du å stikke en flerleder eller mangeleder inn der vil nok lederne bare bøye seg. "Beskrivelse: Passer for entrådskabel med tverrsnitt 0.5-2.5mm²"

Vanlige sukkerbiter er en uting fordi klemmemekanismen baserer seg på at skruen presser mot lederne. Her ville jeg i så fall ha sett etter noen med "rising clamp" type klemme. Jeg står fortsatt for min anbefaling om Wago 221 som jeg linket til. Fåes kjøpt hos Clas, og en haug med nettbutikker som fører elmatriell slik som Elektroimportøren.

[Bjerknez]

Mr. A skrev (54 minutter siden):

Dette ser ut som innstikksklemmer. Med andre ord ingen hendel, så prøver å du å stikke en flerleder eller mangeleder inn der vil nok lederne bare bøye seg. "Beskrivelse: Passer for entrådskabel med tverrsnitt 0.5-2.5mm²"

Vanlige sukkerbiter er en uting fordi klemmemekanismen baserer seg på at skruen presser mot lederne. Her ville jeg i så fall ha sett etter noen med "rising clamp" type klemme. Jeg står fortsatt for min anbefaling om Wago 221 som jeg linket til. Fåes kjøpt hos Clas, og en haug med nettbutikker som fører elmatriell slik som Elektroimportøren.

Ja, du har rett. Det la jeg ikke merke til. Men ett par wago klemmer koster uansett ikke allverden.

[discostu]

Disse typene kan vel også fungere fint?

https://www.aliexpress.com/item/1005001834108041.html?spm=a2g0o.productlist.0.0.1921fb2dPzKhRb&algo_pvid=null&algo_expid=null&btsid=0bb0623116196850307822236e55ee&ws_ab_test=searchweb0_0,searchweb201602_,searchweb201603_

[Bjerknez]

Nja... det blir nok litt krunglete og få flere kabler inn i disse. Da ville jeg mye heller gått for Wago

[Bjerknez]

Kjøp disse:

https://www.aliexpress.com/item/4001004729267.html?spm=a2g0o.productlist.0.0.f2556f6cmUFpl4&algo_pvid=null&algo_expid=null&btsid=0b0a556b16196852399207985e1765&ws_ab_test=searchweb0_0,searchweb201602_,searchweb201603_

Ikke EKTE Wago, men det spiller liten trille til det bruket du har.
