Erstatning for Toshiba 60M324. Helst i Norge eller Europa.

[sedsberg]

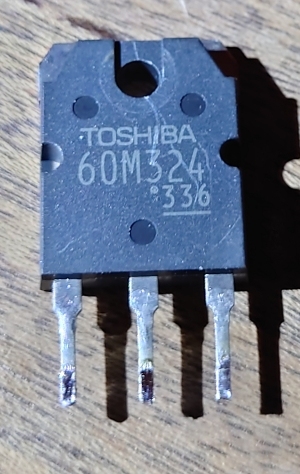

Trenger en sånn en til en defekt UPS men eneste jeg finner av Toshiba er fra Kina. Noen som vet om en pinnekompatibel erstatning? Eller butikker som selger samme?

Og bare for morro, her en en annen komponent som feilet en smule mer spektakulært:

[Bjerknez]

For meg ser dette ut som en ganske standard mosfet når jeg leser datasheet. Den trenger i følge grafen 9V til gate for å yte maks. Jeg er ingen ekspert på og lese slike datasheets, men jeg tror det finnes mange transistorer som kan brukes til erstatning for denne.

[sedsberg]

Som jeg forstår er det ikke en vanlig MOSFET.

Quote

When compared to the IGBT, a power MOSFET has the advantages of higher commutation speed and greater efficiency during operation at low voltages. ... The IGBT combines the simple gate-drive characteristics found in the MOSFET with the high-current and low-saturation-voltage capability of a bipolar transistor.

Jeg lurte på denne: https://www.elfadistrelec.no/en/igbt-2kv-60a-to-247-st-stgw30nc120hd/p/30170668?q=igbt&pos=2&origPos=2&origPageSize=50&track=true

Men ser at i databladet er den oppgitt til 30A, mot 60A i nettbutikken. Går ut i fra databladet er mest korrekt.

Endret 1. januar 2021 av sedsberg

[Bjerknez]

Litt vanskelig å svare konkret da jeg tror det er en drøss med transistorer som gjør en like god jobb som den du har bilde av. Det er et hav og ta av.

Sjekk mouser.com. Legg inn dataene i filtrene og se hva som dukker opp.

Digikey har også denne forøvrig:

https://www.digikey.no/product-detail/no/stmicroelectronics/STGW30NC120HD/497-5314-5-ND/1144694

[Bjerknez]

Søk opp transistoren du har bilde av på mouser.com og klikk på "find similiar". Så filtrerer du derfra. Ved å legge inn 600V og 60A i tillegg endte jeg med 7 treff.

[sedsberg]

Ja har funnet et par. Alternativene blir en del mindre når jeg legger til 1KV Vce og 60A Ic.

Den du linker til er bare 30A.

Tror denne kanskje funker: https://www.infineon.com/dgdl/Infineon-IGW60T120-DataSheet-v02_04-EN.pdf?fileId=db3a304412b407950112b428250e3d74

Og jeg aner ikke hvilke merker som anses som gode og dårlige.

Endret 1. januar 2021 av sedsberg

[Bjerknez]

Jeg vil anbefale deg å spørre på arduino sitt forum. Der har jeg fått MYE hjelp og der sitter det enkelte geeker som kan alt om transistorer. Spesielt en som heter "larryd" er helt rå.

Legg inn link til den du har og spør om dem kan anbefale en erstatning til deg. Det med komponenter er egentlig ganske komplekst, da det er uendelig mange erstatninger som kan fungerer helt fint. Det kommer ann på hvor "kresen" din spesifikke krets er også med tanke på valg av transistor.

Men det er nå vertfall en N-Channel IGBT transistor i vertfall.

[sedsberg]

Takker så mye.

[mobile999]

sedsberg skrev (1 time siden):

Og jeg aner ikke hvilke merker som anses som gode og dårlige.

Jeg tror det er viktigere hvilke egenskaper som er viktige. Var den montert til en kjøleribbe?

rs-online har et utvalg to-3p her:

https://no.rs-online.com/web/c/semiconductors/discrete-semiconductors/igbts/?pn=1&searchTerm=igbt+to-3p&sortBy=Maximum Continuous Collector Current&sortType=DESC

Endret 1. januar 2021 av mobile999

[sedsberg]

Den er montert på en big-ass-kjøleribbe. Etter det jeg kan se er den lik TO247 tror jeg det var.

[mobile999]

sedsberg skrev (6 minutter siden):

Den er montert på en big-ass-kjøleribbe.

Da ville jeg brukt en to-3p.

[mobile999]

Se på en GT60PR21.

https://no.rs-online.com/web/p/igbts/8912756

Jeg har dessverre ikke kunnskap til å se om den ikke kan brukes.

[sedsberg]

Ser OK ut, men kan uansett ikke bestille fra RS siden jeg er privatperson.

[Bjerknez]

Kan fint bestille derfra som privatperson. Jeg har vertfall gjort det.

Endret 2. januar 2021 av Bjerknez

[sedsberg]

Ja jeg testa i stad. Synes VAT-nummer-feltet stod som obligatorisk men synes det var rart at prisen var inkl. moms. Bare lot være å oppgi nummer.
