Hjelp til feilsøking av eldre PCB

[rnilsen]

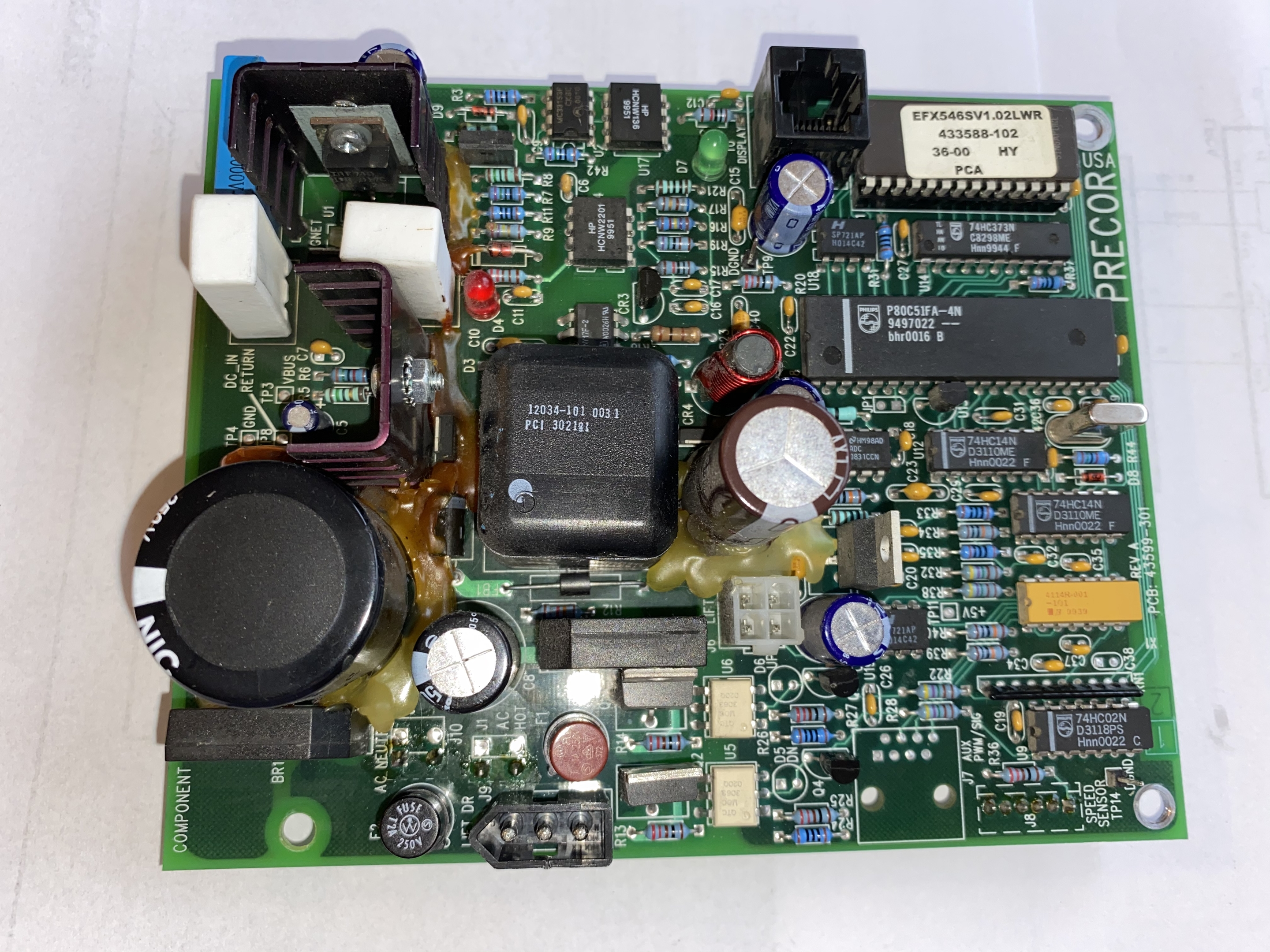

Jeg forsøker å finne ut av hva som er galt med et eldre power board. Har to stykk Precor ellipse-maskiner fra 2000, ingen av de starter opp (vet ikke når de sist var i drift). Har målt at det er 120V fram til kortet, men der stopper det. Hvor det skulle ha målt 5V er det dødt. Min amatørmessige bedømming er at kvaliteten er bra, så jeg håper at det kan være alder på komponentene som er årsaken. Maskinene har stått i en garasje, ser at det er noe rust/irring på konstruksjonen, men kortene ser fine ut. De var ganske støvete, har renset med blårens. Men etter å målt litt for kontakt, sjekket sikringene, samt noen dioder, så begynner jeg å lure på om det kan være kondensatoren - men her stopper også mitt kick-ass Biltema-multimeter på 200uF, og min snevre kompetanse blir en begrensning :P enkleste ville vært å erstatte kortene, men de har gått ut av produksjon og ligger på 2-3000 kr på eBay o.l. - de veldig få som er tilgjengelig.

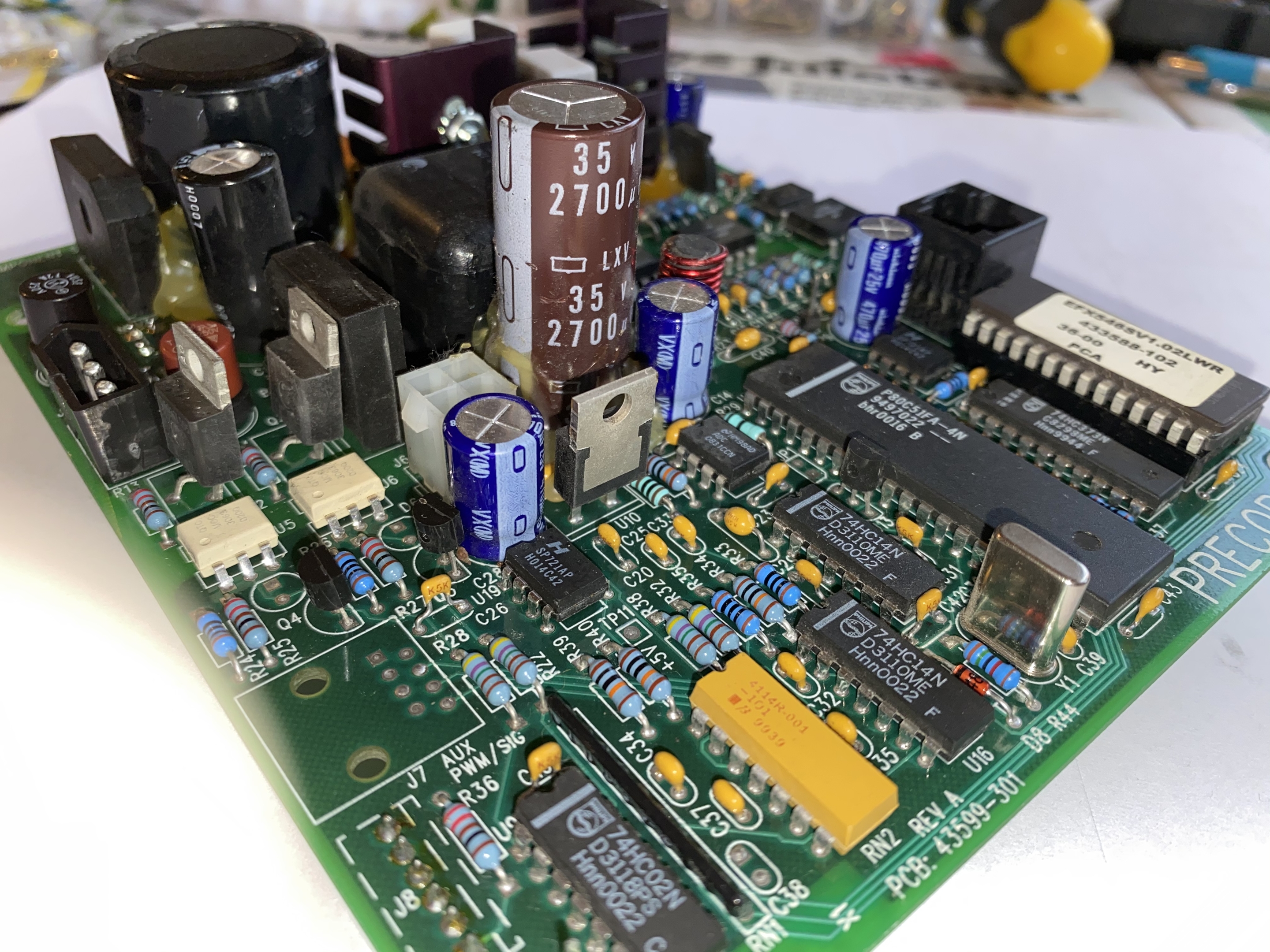

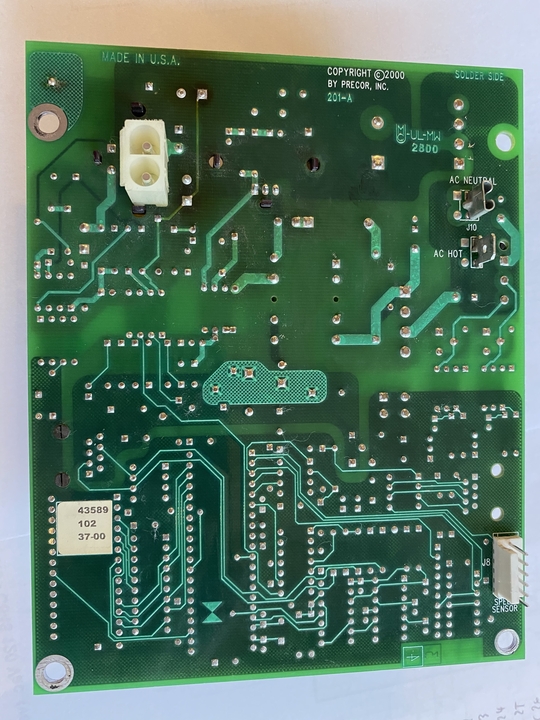

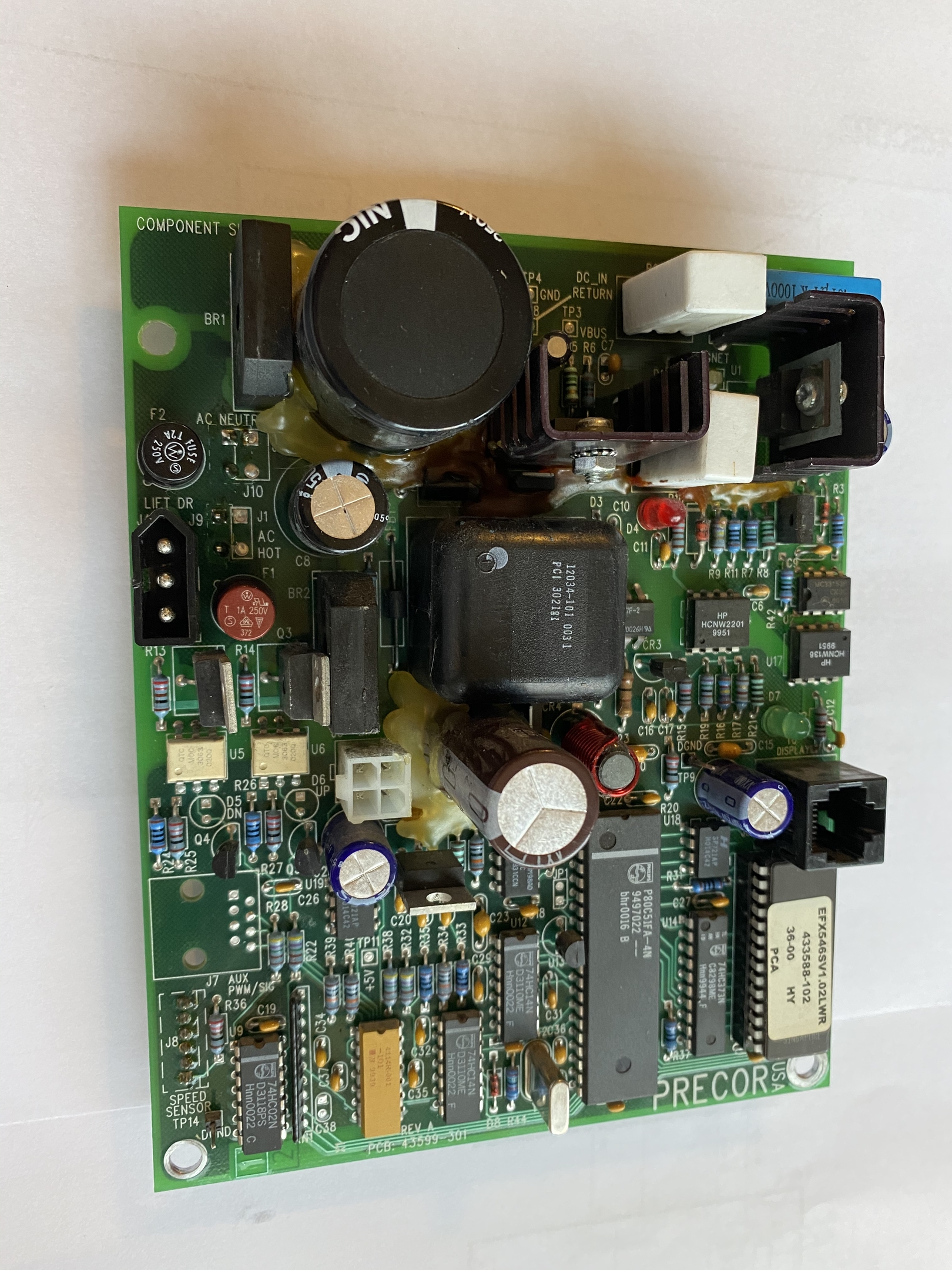

så, hva bør jeg gjøre som neste steg? Er det noe helt innlysende - gitt alder/lagring. F.eks. kan jeg anta at IC-ene er i orden? Er mye som kan byttes her. Har lagt med noen bilder som kanskje gir noen svar.

[Luske_Ludvig]

Jeg ville fått hjelp av noen som kan reparere elektronikk.

[Bjerknez]

Sjekket sikringen? Den sorte dingsen det står «fuse» på?

[NULL]

120V fram til kortet? Måler du da kanskje mot jord. Uten å vite hva som evt. er koblet før dette kortet, skulle man normalt anta at det gikk 230V til kortet.

Edit: Ser det står 250V på sikring. Så inn til kortet burde du hatt 230V. Men som sagt, mistenker at du kanskje har målt mot jord.

Måle konsendatorer mens de står på en krets kan vel være noe "feilvisende". Bør vel loddes av.

Endret 15. november 2020 av NULL

[rnilsen]

5 hours ago, Bjerknez said:

Sjekket sikringen? Den sorte dingsen det står «fuse» på?

Har sjekket begge som var der, er hele.

5 hours ago, NULL said:

120V fram til kortet? Måler du da kanskje mot jord. Uten å vite hva som evt. er koblet før dette kortet, skulle man normalt anta at det gikk 230V til kortet.

Edit: Ser det står 250V på sikring. Så inn til kortet burde du hatt 230V. Men som sagt, mistenker at du kanskje har målt mot jord.

Måle konsendatorer mens de står på en krets kan vel være noe "feilvisende". Bør vel loddes av.

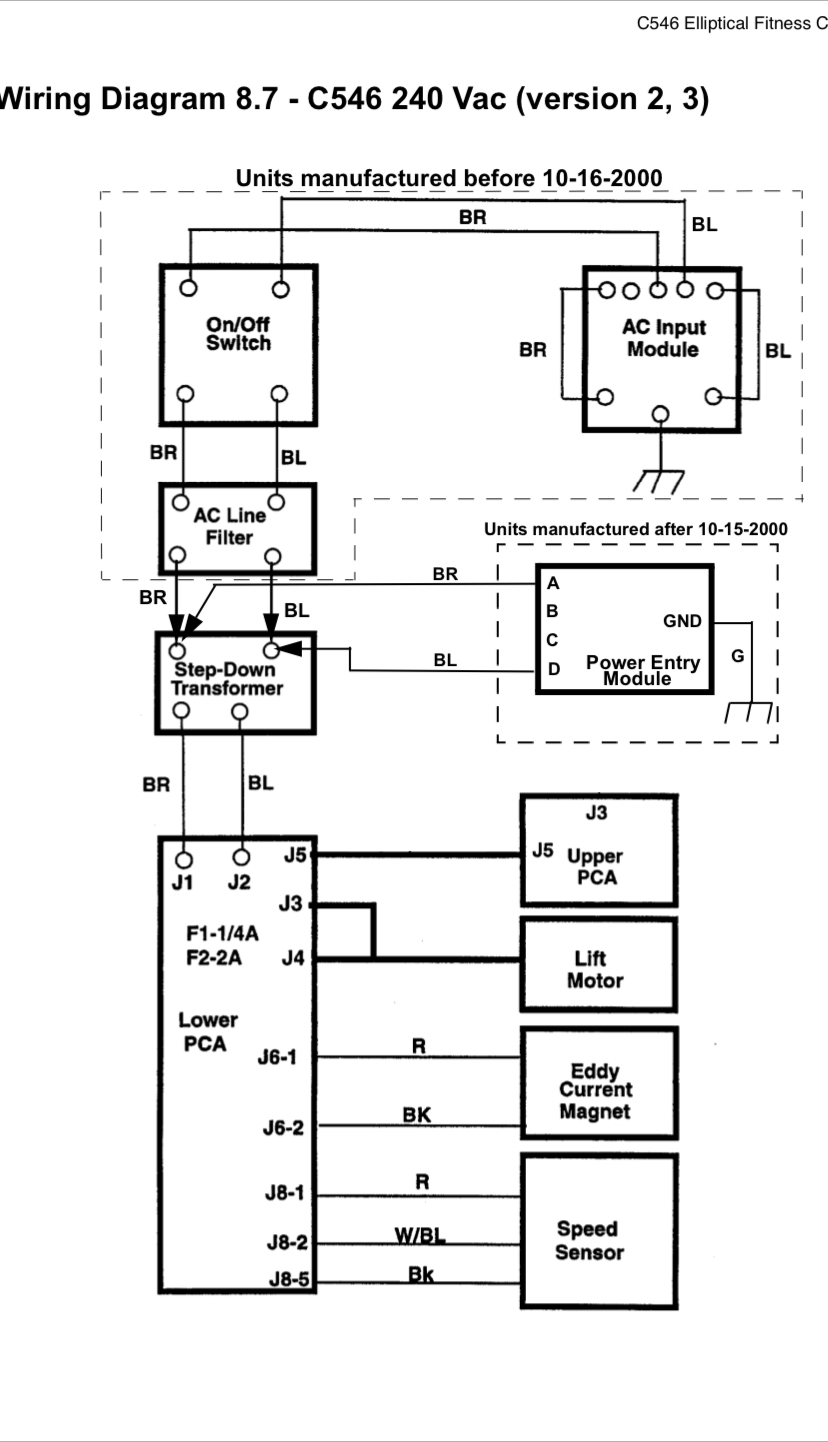

Kortet er laget for USA og Europa. 240V-utgaven har en step down transformer som den går innom på veien til kortet. Så jeg vil anta at målingene mine på ledningene, som viser 120V, er korrekt.

[Bjerknez]

Det sitter jo flere mikrochipper på kortet som muligens styrer hva som skal slippes igjennom. Kan være at den trenger software og eller drivere for å slippe igjennom 5v etc.?

[geir__hk]

Hvis du har 2 stk av Precor ellipse-maskiner og 2 stk tilhørende strømforsyningskort - har du prøvd å byttet om ?

Når du tester og måler - er det når strømforsyningskortet er montert/påkoblet maskinen ?

[sedsberg]

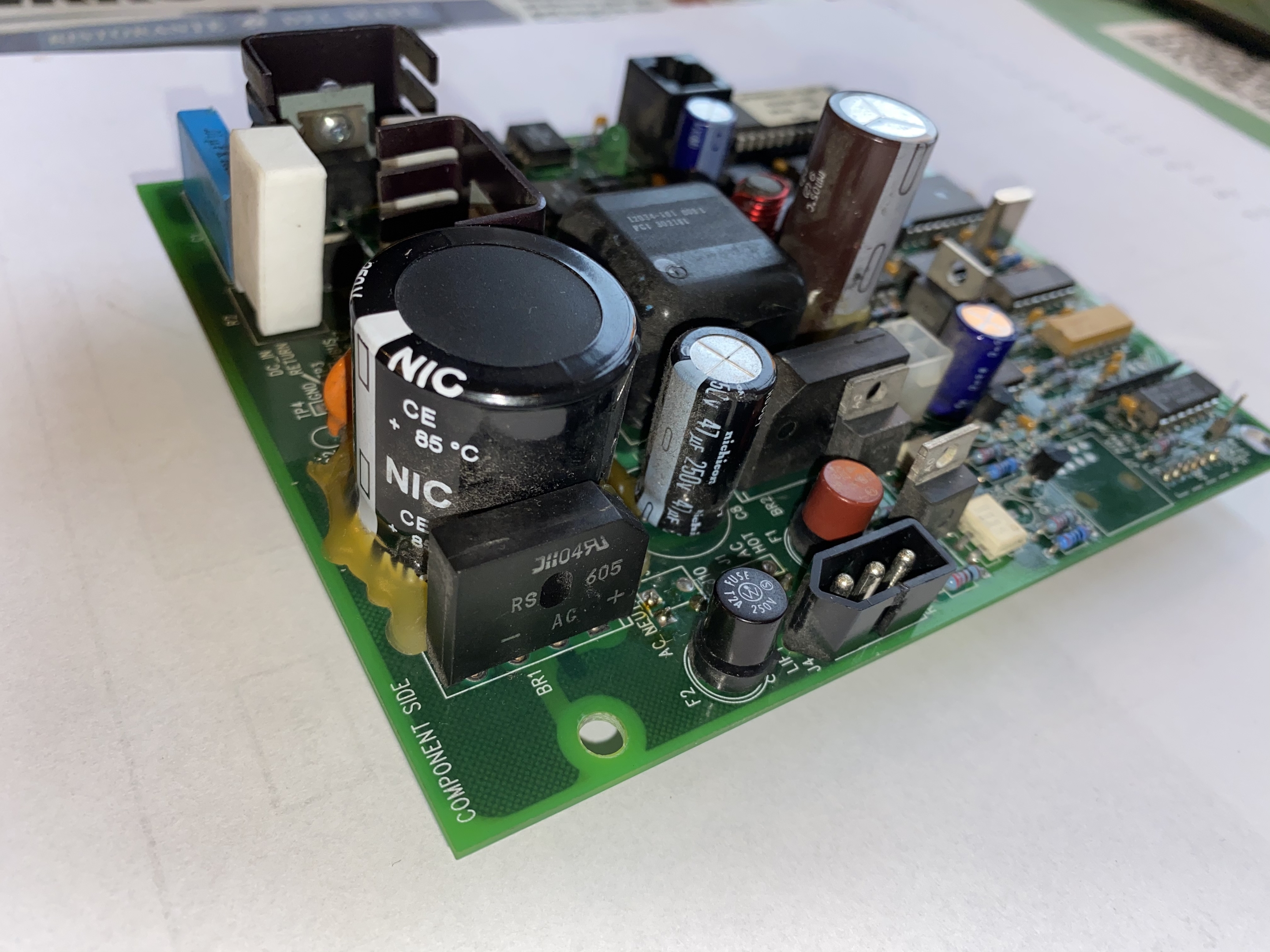

Sjekk denne dioden og evt. komponenten på kjøleribba. Her er det tegn til mye varme. Hvis det er en utgangsdiode så er det ikke unormalt at de ryker.

[Professor Balthazar]

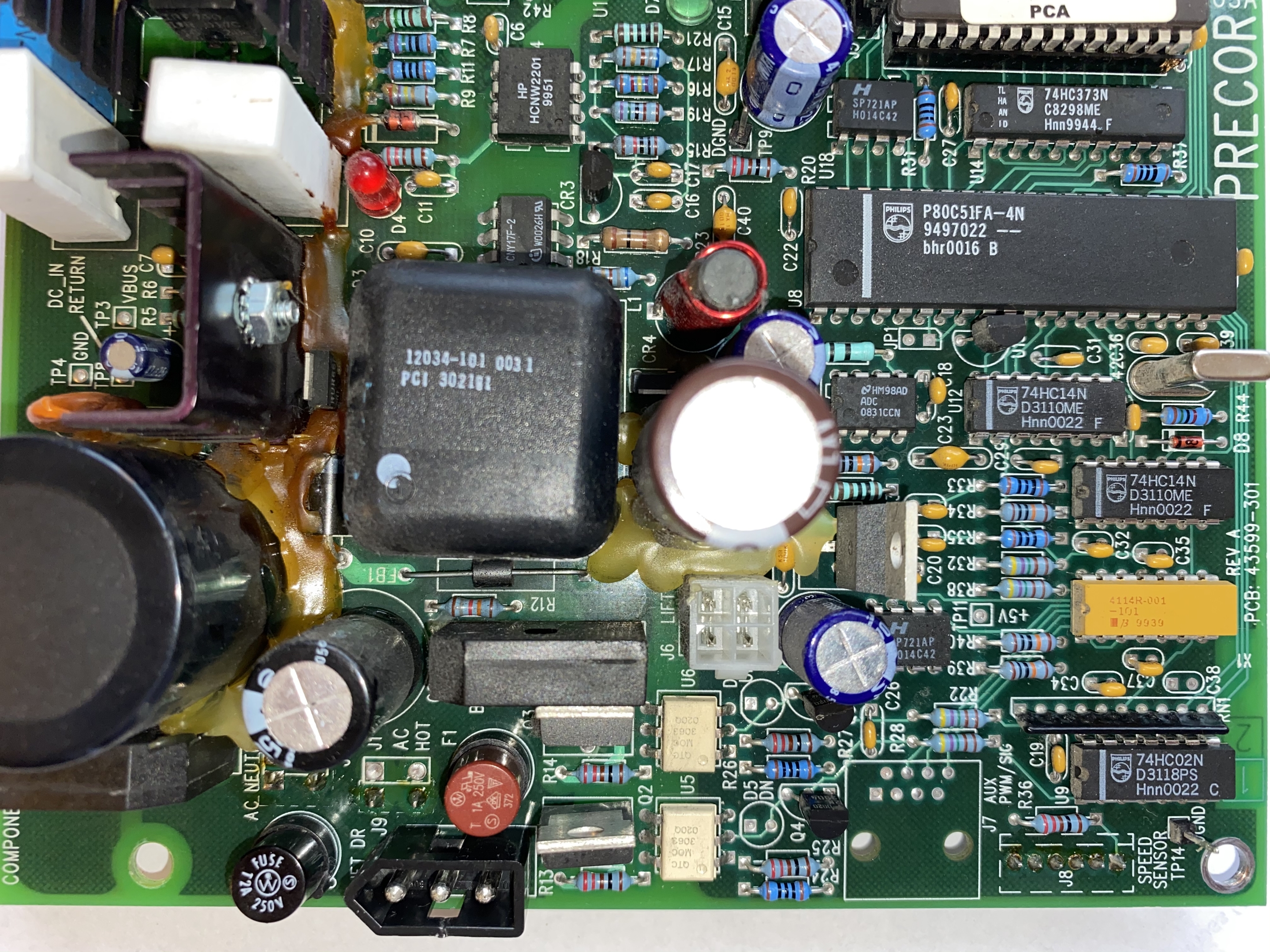

Ser ut for at det har vært varmt rundt kjøleribba (rød ring nr. 2). Tipper det står en spenningsregulator montert på den (noe ala 7812 eller 7805). Finn ut hva komponenten heter og sjekk om den gjør jobben fortsatt. Ender du med å bytte den så bør du også legge på ny pasta mellom regulator og kjøleribbe. Dioden (merke 1), likeretteren (BR1) og uttørkede elektrolytt-kondensatorer er også naturlige ting å sjekke.

Endret 20. november 2020 av Professor Balthazar
