Hjelp til planlegging av nettverk i helt nytt hus

[Niram]

Takk for svar igjen! Masse nyttig info å ta med seg

Jeg klarer meg sikkert med software-kontrolleren, ihvertfall frem til jeg får testa litt.

Ja, jeg også tenker at jeg beholder ISP sin hjemmesentral. Har lest litt rundt det, og virker spesielt som TV er litt mer tricky om man bruker bare eget utstyr. Tenker også at jeg lar den stå for "all" funksjonalitet, altså beholder den i vanlig modus. Men fra router - klienter så blir det Ubiquiti utstyr. Vil det begrense meg på noen (kjent) måte, at jeg mixer litt utstyr?

FLEX switchene så veldig nice ut. Jeg skal kikke på de, men jeg avventer nok med kjøp til jeg ser reelt behov. Jeg har pr nå lagt opp til dobbelt uttak i alle (4) soverom, samt i hovedstue (TV) og ekstrastue (TV). Jeg kjøper 100m rull med kabel, så blir nok billigst for meg å legge dobbelt til alle rom. Bruker dobbelt til det enkle AP-uttaket også, så der får jeg bare kutte den ene kabelen i enden og ikke bruke den.

Trekkerør for strøm til garasje er gjort, så er nok dårlig med nettverk der. Vil ikke bilene kunne gjøre oppdateringer via Wifi? Jeg har mulighet til å kjøre innenfor AP-et sin rekkevidde, så håper det går greit.

Tror nok alternativ #2 er mest aktuelt. Jeg har foreløpig endt opp på å ikke montere i rack, men heller gjøre det "enkelt" og ta kablene ut av veggen inn i et svakstrømskap og rett inn i switchen. Switch, hjemmesentral og alle nettverkskabler blir da i et innfelt svaksstrømskap ved siden av sikringsskapet. Tenkte i utgangspunktet på denne switchen https://www.komplett.no/product/820899/datautstyr/nettverk/switch/linksys-lgs116p-eu-poe-switch før jeg oppdaget Ubiquiti. Er det noen åpenbare fordeler å gå for "managed" switch fremfor "unmanaged"?

Igjen, tusen takk for svar! Virkelig fint å få så gode grundige svar

[xaco]

Det kommer an på behovene dine. Jeg har et par vlan hvor jeg blant annet har IoT ting og andre ting jeg ikke har lyst skal få full tilgang til alt i nettverket mitt. Men har du ikke de behovene så er det lite å tjene på å ha managed switcher.

[bmork]

Denne tråden er jo full av gode tips.  Men jeg prøver meg på et par til:

Bruke standard PoE for større fleksibilitet? Ubiquitis "Pro" modeller støtter dette så vidt jeg vet.

Det finnes en rekke små og gode switcher som kan drives med standard PoE.  Har god erfaring med Cisco SG250-08.  Har også en Netgear GS108Tv3 som virker lovende.  Du må ikke nødvendigvis låse deg til en leverandør.

Det finnes også et stort utvalg av AP som drives med standard PoE.  De er vanligvis litt mer innrettet for halvproff bruk, og dermed priset litt høyere enn det aller billigste.  Sjekk litt rundt før du velger leverandør.  Utseende spiller selvsagt en rolle dersom du skal ha dette synlig i himlingen.

Managed switcher gir deg mulighet til å segmentere nettet vha VLAN, overvåke trafikkbelasting per port, slå av/på strømmen til en port i tilfelle AP henger f.eks. mm.  Du trenger ikke å ta i bruk noe av dette i første omgang.  De fungerer som en unmanged switch om du ikke konfigurerer noe.  Men nå koster jo heller ikke en switch mange hundrelappene og er lett å bytte ut, så det er jo strengt tatt ikke et valg som låser deg på noen måte.

Andre grunner til å legge nettverk til garasjen enn at kona kaster deg ut:  Koble elbil-laderen på ethernet.  Aksesspunkt i garasjen om dekningen viser seg å være for dårlig for bilen.  Aksesspunkt på utsiden av garasjen når du trenger å utvide dekningen i hagen.  Og sikkert mer etter hvert... Skjønner at røret er lagt, men om det har dimensjoner nok kan du kanskje lure elektrikeren til å dytte gjennom et fiberpar?

[Niram]

bmork skrev (29 minutter siden):

Denne tråden er jo full av gode tips.  Men jeg prøver meg på et par til:

Bruke standard PoE for større fleksibilitet? Ubiquitis "Pro" modeller støtter dette så vidt jeg vet.

Det finnes en rekke små og gode switcher som kan drives med standard PoE.  Har god erfaring med Cisco SG250-08.  Har også en Netgear GS108Tv3 som virker lovende.  Du må ikke nødvendigvis låse deg til en leverandør.

Det finnes også et stort utvalg av AP som drives med standard PoE.  De er vanligvis litt mer innrettet for halvproff bruk, og dermed priset litt høyere enn det aller billigste.  Sjekk litt rundt før du velger leverandør.  Utseende spiller selvsagt en rolle dersom du skal ha dette synlig i himlingen.

Managed switcher gir deg mulighet til å segmentere nettet vha VLAN, overvåke trafikkbelasting per port, slå av/på strømmen til en port i tilfelle AP henger f.eks. mm.  Du trenger ikke å ta i bruk noe av dette i første omgang.  De fungerer som en unmanged switch om du ikke konfigurerer noe.  Men nå koster jo heller ikke en switch mange hundrelappene og er lett å bytte ut, så det er jo strengt tatt ikke et valg som låser deg på noen måte.

Andre grunner til å legge nettverk til garasjen enn at kona kaster deg ut:  Koble elbil-laderen på ethernet.  Aksesspunkt i garasjen om dekningen viser seg å være for dårlig for bilen.  Aksesspunkt på utsiden av garasjen når du trenger å utvide dekningen i hagen.  Og sikkert mer etter hvert... Skjønner at røret er lagt, men om det har dimensjoner nok kan du kanskje lure elektrikeren til å dytte gjennom et fiberpar?

• Standard PoE, de enhetene vil ikke virke på en switch merket PoE+? Forsåvidt med på tanken at man bør bygge det fleksibelt, om det er åpenbare fordeler med en slik løsning kontra alternativet.
• Tenker at jeg i utgangspunktet kommer veldig langt med en dum, unmanaged switch (litt avhengig av om det blir Ubiquiti eller ikke da..) - men jeg skal absolutt gjøre litt research på om managed er noe jeg kan oppgradere til i fremtiden.
• Angående aksesspunkt i garasjen så skal jeg vel innrømme at jeg nok ikke har tatt høyde for alle slike eventualiteter. Det er vel lagt rør som forbinder sikringsskapet inne med tiltenkt plassering ved garasje, så blir vel kanskje litt tricky å få den pent inn i svakstrømskapet. Men skal undersøke litt, kan jo hende det finnes en løsning der. Men du skriver fiberpar? Blir det ikke bare rør med Cat6 som til øvrige punkter?
• Begynner å bli litt usikker på om jeg har valgt riktig plassering av AP-er. Jeg har foreløpig fått tegnet inn 2 stk, ett i hver etasje. Legger ved tegning her som viser plassering. Bakgrunnen for plassering er naturligvis at jeg ønsker best mulig i stue nede og i stue/kjøkken oppe. De blir nesten ovenfor hverandre, men ikke helt. Byr dette på konflikter? Sett/hørt litt forskjellig. Noen mener dette vil funke greit, andre mener de bør stå i hver sin ende. Tanker?

Takk for svar!

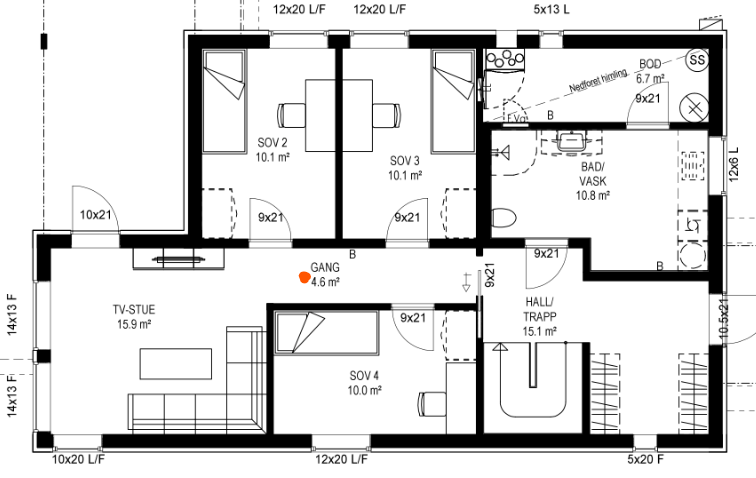

1. etg:

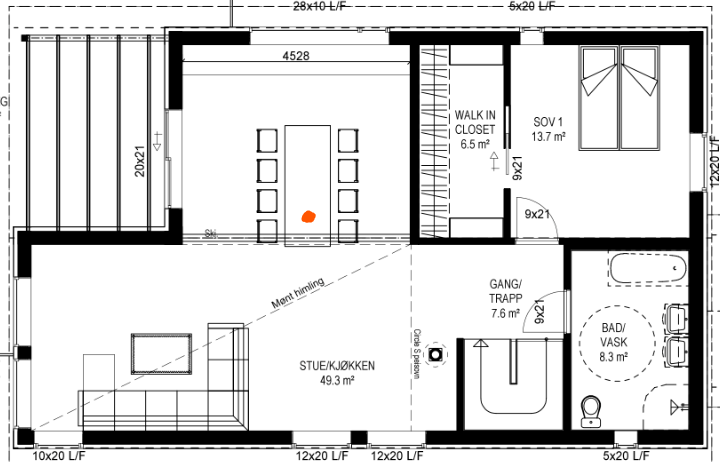

2. etg:

Endret 15. januar 2021 av Niram

[Niram]

Her kommer en liten oppdatering på prosjektet mitt, siden huset nå begynner å ta form.

Nå er det rett før veggene kles med plater, så nå er det lagt dobbel cat6 til alle 4 soverom, 2 stuer samt 2 takpunktet (ett i hver etasje) til poe aksesspunkt.

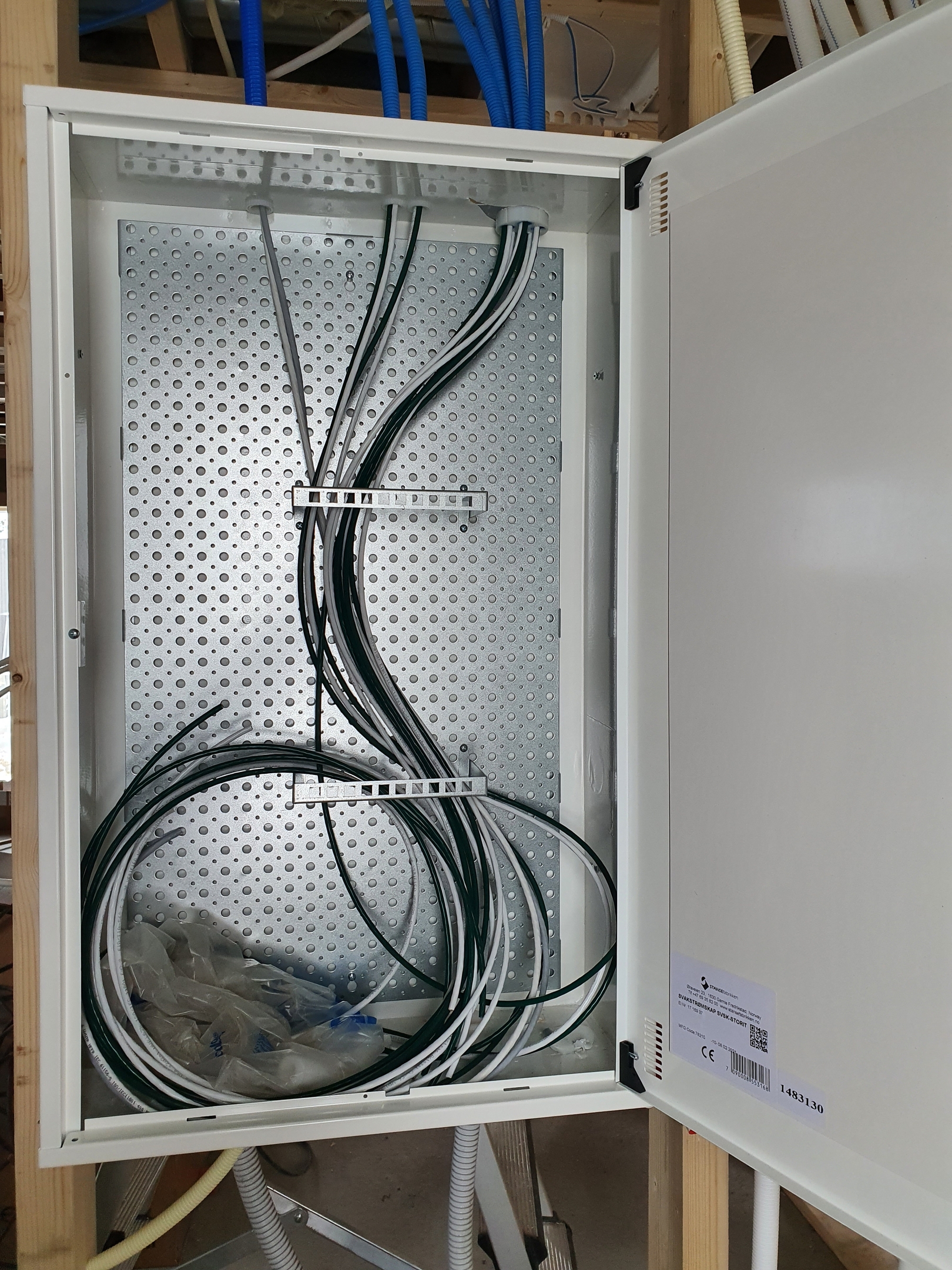

Elektriker installerte svakstrømskapet jeg har kjøpt i går, så legger ved bilde av det. Tror det blir bra, skapet måler 48x21x79 så håper det blir romslig  i tillegg til kabel fra alle rom havner også tilførsel fiber og 4 veis stikk i skapet.



Et par små spm:

- Hvor mye kabel bør man beregne i service loop?

- hvor stor switch trenger jeg? Må ha minimum 2 poe porter, men hvor mange porter trengs totalt? Er jo 16 kabler, men er det 16 vanlige lan porter på en switch med 16 porter? Eller må den ene kobles til hjemmesentralen? Hadde jo vært knall om jeg klarer meg med en på 16p.

Endret 20. mars 2021 av Niram

[Dubious]

Svarer ikke direkte på spørsmålet ditt, men jeg kjøpte 8 porters switch fordi jeg trodde det var nok, nå har jeg mer.

Fiber > Telenor router som nå kun er switch (2 kabler) > Switch (8 kabler) > Router (1 kabel med flere i reserve, for når jeg kobler på laptop etc.)



[Niram]

Ok. Kan vel bruke portene på hjemmesentralen på samme måte som portene på switchen forsåvidt (selv om den er bridget), så da bør vel 16p holde fint for min del. Stor fordel å slippe noe større, sånn pga plass osv.

[Olstig]

Om du har 16 kabler, kan du ikke bare kjøre på med en 24 porters? Kjøper du en 16 porters forsvinner jo en port når du kabler til modemet. Og da mangler du en 🙂



når det gjelder lengde, kjør alle kablene til bunnen og klipp alle på lik lengde. Da har du også litt å gå på om du skal gjøre noen endringer.

[Niram]

Får se litt. Kom på at jeg har dobbeltrør til aksesspunktene og, så det blir 2 ubrukte kabler som blir liggende i rør. Kan vel bruke noe måleutstyr for å hvite hvilke kabler det er, for å luke ut de

[xaco]

kommer an på hvilke switcher og APer du har valgt. Men kan hende du vil ha link aggregation til de også. Spesielt om du "bare" har gigabit switcher.

Endret 20. mars 2021 av xaco

[Niram]

Vekker tråden litt til liv igjen 😄

Fiber nærmer seg, og det er altså eidsiva bredbånd som leverer.

Hjemmesentralen skal monteres i svakstrømskapet sammen med poe switchen (forslag..?) og fiberkonverteren. Vi skal ha altibox dekoder tilknyttet abonnementet.

- Til det doble uttaket bak TVen, må vi da ha 1 kabel fra hjemmesentralen (til tv) og 1 til "vanlig Internett" fra switchen? Altså som ender opp i en dobbel nettverkskontakt.

- jeg skal ha 2x uniquiti nano hd aksesspunkter. Slår man da av trådløst nett på hjemmesentralen, eller blir det gående ved siden av?

Edit: Kan denne være ok? https://www.dustinhome.no/product/5011195804/unifi-usw-lite-16-poe-45w?ssel=false&gclid=Cj0KCQjw2NyFBhDoARIsAMtHtZ620h7PDu05qSDHZlgCKZRzsuLIcryZmtZt8tZ7XdPFUiZcV27fJmgaAskSEALw_wcB

Endret 2. juni 2021 av Niram

[Haganeset]

Niram skrev (På 2.6.2021 den 9:13 PM):

Vekker tråden litt til liv igjen 😄

Fiber nærmer seg, og det er altså eidsiva bredbånd som leverer.

Hjemmesentralen skal monteres i svakstrømskapet sammen med poe switchen (forslag..?) og fiberkonverteren. Vi skal ha altibox dekoder tilknyttet abonnementet.

- Til det doble uttaket bak TVen, må vi da ha 1 kabel fra hjemmesentralen (til tv) og 1 til "vanlig Internett" fra switchen? Altså som ender opp i en dobbel nettverkskontakt.

- jeg skal ha 2x uniquiti nano hd aksesspunkter. Slår man da av trådløst nett på hjemmesentralen, eller blir det gående ved siden av?

Edit: Kan denne være ok? https://www.dustinhome.no/product/5011195804/unifi-usw-lite-16-poe-45w?ssel=false&gclid=Cj0KCQjw2NyFBhDoARIsAMtHtZ620h7PDu05qSDHZlgCKZRzsuLIcryZmtZt8tZ7XdPFUiZcV27fJmgaAskSEALw_wcB

Hei,
Hvordan gikk dette prosjektet?
Jeg er i planleggingsfase på å bygge ny bolig og tenker også å trekke kabler til 3x sov, tv-stue, stue og mulig til garasje.
Huset blir på en flate med inngang til vaskerom/teknisk fra garasje.
Tenker det holder med 1 punkt pr rom hos meg.

Å felle inn ett sikringsskap til dette var jo genialt, da blir det ryddig og fint.
Siden jeg ikke trenger så mange punkter så kan jeg nok nøye meg med ett mindre skap!?

[Niram]

Haganeset skrev (2 timer siden):

Hei,
Hvordan gikk dette prosjektet?
Jeg er i planleggingsfase på å bygge ny bolig og tenker også å trekke kabler til 3x sov, tv-stue, stue og mulig til garasje.
Huset blir på en flate med inngang til vaskerom/teknisk fra garasje.
Tenker det holder med 1 punkt pr rom hos meg.

Å felle inn ett sikringsskap til dette var jo genialt, da blir det ryddig og fint.
Siden jeg ikke trenger så mange punkter så kan jeg nok nøye meg med ett mindre skap!?

Fungerte veldig fint! Kjøpte poe switch og 2 stk aksesspunkter fra Ubiquiti. Har ikke hatt trøbbel en eneste gang på 3 år. Aldri vært behov for å resette noe som helst, har bare funket siden det ble satt opp.

Ble veldig ryddig og fint med et slikt skap, så kan anbefales. Veldig kurant å montere nettverkskontaktene selv og, med litt bistand fra youtube.

[NULL]

7 hours ago, Haganeset said:

Hei,
Hvordan gikk dette prosjektet?
Jeg er i planleggingsfase på å bygge ny bolig og tenker også å trekke kabler til 3x sov, tv-stue, stue og mulig til garasje.
Huset blir på en flate med inngang til vaskerom/teknisk fra garasje.
Tenker det holder med 1 punkt pr rom hos meg.

Å felle inn ett sikringsskap til dette var jo genialt, da blir det ryddig og fint.
Siden jeg ikke trenger så mange punkter så kan jeg nok nøye meg med ett mindre skap!?

Husk at det i nye hus i utgangspunktet skal legges opp rør for kablet nettverk til alle rom. Dette som en del av NEK700:2022 og nyere. Det kan skrives avviksmelding på å ikke ha kabel i rørene eller ikke terminere. Men dette skulle i utgangspunktet tilsi såpass lite, at man i hvert fall legger ferdig rør med kabler i, selv om man kanskje sparer noen kroner på å ikke koble til veggkontakt.

Reglene er ellers at i utgangspunktet skal også bredbånd settes opp i dedikert svakstrømsskap eller svakstrømsdel som en del av svakstrømsskap. Personlig ville jeg vel foretrukket å ha dette som separate skap. Her kan det altså være at du skal ha ONT og potensielt også ruter (evt. kombinert ONT/ruter) i skapet, og det kan godt være at et da også kan være behov for svitsj og at man kanskje vil ha noen gateways for IoT o.l. i dette skapet.

Til blant annet stue skal det vet vel elleter NEK700 legges opp dobbel kablet forbindelse.

Når tidbud her vurderes fra elektriker, bør det sjekkes om det da er tenkt at det skal legges opp kabler til alle rom eller om de kun ser for seg å legge opp tomme rør til alle rom for framtidig kabel (og som da kan være et herk å få trekt)

Mitt tips her, ikke sats på et så lite skap som mulig. Husk også at når det blir flere enheter inne her, holder det nøvendigvis ikke bare med en enkelt vanlig dobbeltstikkontakt.

Endret 11. oktober av NULL

[Haganeset]

Niram skrev (10 timer siden):

Fungerte veldig fint! Kjøpte poe switch og 2 stk aksesspunkter fra Ubiquiti. Har ikke hatt trøbbel en eneste gang på 3 år. Aldri vært behov for å resette noe som helst, har bare funket siden det ble satt opp.

Ble veldig ryddig og fint med et slikt skap, så kan anbefales. Veldig kurant å montere nettverkskontaktene selv og, med litt bistand fra youtube.

Det hørres bra ut! 😃


NULL skrev (6 timer siden):

Husk at det i nye hus i utgangspunktet skal legges opp rør for kablet nettverk til alle rom. Dette som en del av NEK700:2022 og nyere. Det kan skrives avviksmelding på å ikke ha kabel i rørene eller ikke terminere. Men dette skulle i utgangspunktet tilsi såpass lite, at man i hvert fall legger ferdig rør med kabler i, selv om man kanskje sparer noen kroner på å ikke koble til veggkontakt.

Reglene er ellers at i utgangspunktet skal også bredbånd settes opp i dedikert svakstrømsskap eller svakstrømsdel som en del av svakstrømsskap. Personlig ville jeg vel foretrukket å ha dette som separate skap. Her kan det altså være at du skal ha ONT og potensielt også ruter (evt. kombinert ONT/ruter) i skapet, og det kan godt være at et da også kan være behov for svitsj og at man kanskje vil ha noen gateways for IoT o.l. i dette skapet.

Til blant annet stue skal det vet vel elleter NEK700 legges opp dobbel kablet forbindelse.

Når tidbud her vurderes fra elektriker, bør det sjekkes om det da er tenkt at det skal legges opp kabler til alle rom eller om de kun ser for seg å legge opp tomme rør til alle rom for framtidig kabel (og som da kan være et herk å få trekt)

Mitt tips her, ikke sats på et så lite skap som mulig. Husk også at når det blir flere enheter inne her, holder det nøvendigvis ikke bare med en enkelt vanlig dobbeltstikkontakt.

Da skal jeg ha ett øye med hva som er i tilbudet.
Ett separat skap er å foretrekke og hvis NEK700 krever punkt i alle rom så kan det nok lønne seg med ett større skap.
Takk for tips og info! 😊

[NULL]

4 hours ago, Haganeset said:

Det hørres bra ut! 😃


Da skal jeg ha ett øye med hva som er i tilbudet.
Ett separat skap er å foretrekke og hvis NEK700 krever punkt i alle rom så kan det nok lønne seg med ett større skap.
Takk for tips og info! 😊

Et par år siden jeg så på dette, men det var en del diskusjoner rundt NEK700 og hvordan en del "kom seg unna", med å si at det kun legges opp til trådløskommunikasjon. Tror noe av utfordringen slik regulativet var utformet, var at hvis man først la opp ett punkt, slo det inn at det skulle være en haug punkter - men avvik kunne skrives på tomme rør/uterminerte punkter.
