Hjelp til planlegging av nettverk i helt nytt hus

[Niram]

Et litt uvitende oppfølgingsspørsmål her.

I huset mitt blir det altså 6 rør med dobbel kabel + 2-3 rør med enkelt kabel. Altså totalt 8-9 rør med kabel som skal ende i teknisk rom.

Samler man alle rørene i en "bunt" og lager et hull i veggen til de?  Eller hvordan gjør man det i praksis? Noen som har bilder? Finnes det noe instrument for å sjekke hvilket punkt som går til hvilken kabel etterpå? Ser for meg at det blir litt uoversiktlig ellers.

Har forøvrig avtalt med entrepenør at jeg legger opp rørene selv sammen med svigers, så sparer nok inn en del på det.

Takk for all hjelp, god jul





[Olstig]

Det spørs jo hvordan du har tenkt deg dette tekniske rommet. Når jeg la opp datapunkter i nye boliger ble disse ført inn i sikringsskapet som var kombinert sikringsskap og svakstrømskap. Da monterte jeg skapmuffer hvor røret ble presset inn i så de låste seg.

Skal du ha et patchepanel på veggen kan du føre dem ut i en bunt ja..

Det som elektrike normalt gjør er å skrive på enden av røret med sprittusj hvor røret går.. Samme som sikringskapet. Kjøkken, vaskerom, oppvaskmaskin, osv osv.. Så når man skal terminere står det på røret..



Endret 23. desember 2020 av Olstig

[Niram]

Ok! Takk for svar, det var oppklarende.

Men om de skal monteres i rack/patchepanel, da lønner det seg å ta de ut utenfor sikringsskap går jeg utifra. Tenkte henge det andre skapet i nærheten av sikringsskap/fiberinntak.

[Olstig]

Det er klart best å ha et eget egnet område til data tingene... hadde jeg hatt plass til det ville jeg hatt et gulv til tak rack :-))))

bare ikke glem å legg opp strømuttak i skapet  monterer du rack, så slenger du inn en strømlist også, så får du nok uttak



[Niram]

Det er en bod hvor strøm, vannbåren varme, varmtvannsbereder, fiber etc skal være.

Jeg har sett meg ut denne

https://www.komplett.no/product/354351/pc-nettbrett/server-tilbehoer/rackskap/toten-19-rack-wallmounted-9u-600x450

Ser man kan montere forgrener i den.  Så da er det vel bare en kabel fra stikkontakt til den

[Olstig]

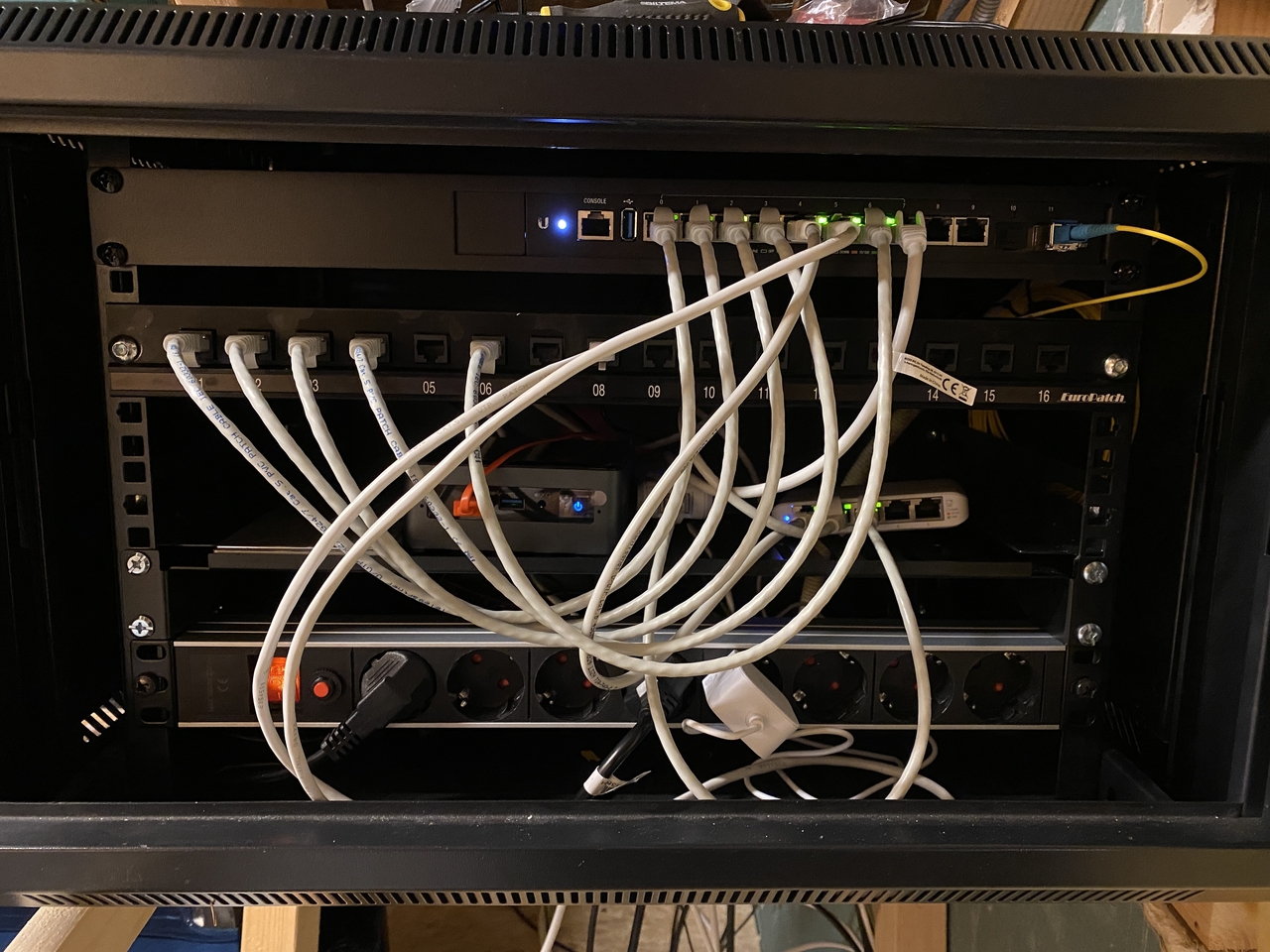

Det er vell samme skap som meg  fornøyd med det

Endret 23. desember 2020 av Olstig

[FranZe]

Niram skrev (3 timer siden):

Et litt uvitende oppfølgingsspørsmål her.

I huset mitt blir det altså 6 rør med dobbel kabel + 2-3 rør med enkelt kabel. Altså totalt 8-9 rør med kabel som skal ende i teknisk rom.

Samler man alle rørene i en "bunt" og lager et hull i veggen til de?  Eller hvordan gjør man det i praksis? Noen som har bilder? Finnes det noe instrument for å sjekke hvilket punkt som går til hvilken kabel etterpå? Ser for meg at det blir litt uoversiktlig ellers.

Har forøvrig avtalt med entrepenør at jeg legger opp rørene selv sammen med svigers, så sparer nok inn en del på det.

Takk for all hjelp, god jul





Har ikke det beste visuelle skapet. Etter min mening alt for liten plass, men det duger. Her ser du i alle fall hvordan det er gjort med rør i skapet her:

Spoiler

 Det er jo mulig å merke hvor rørene går

[Niram]

Olstig skrev (26 minutter siden):

Det er vell samme skap som meg  fornøyd med det

Ser bra ut! Har du stikkontakt inni skapet, for å koble til forgrener?

Tror du jeg har plass til hjemmesentral fra eidsiva i tillegg til alt annet der inne?

[Olstig]

Niram skrev (14 minutter siden):

Ser bra ut! Har du stikkontakt inni skapet, for å koble til forgrener?

Tror du jeg har plass til hjemmesentral fra eidsiva i tillegg til alt annet der inne?

har en kontakt i bakkant som strømlista er koblet til. Kunne godt hatt et litt større skap for plassens skyld men er stort nok.
regner med du får plass. Jeg byttet ut hjemmesentral fra altibox med edgerouter-12p som du ser på toppen

[Niram]

Ok, kjekt å vite!

Tenkte også på å bytte ut router fra eidsiva. Men den har vel også modem innebygget, som man evt må erstatte og.

Om modem er en ting også på fiber 🙄

Funker forresten TV om man tar vekk hjemmesentralen? Om man skal ha tv abo i tillegg tenkte jeg.

Endret 23. desember 2020 av Niram

[Olstig]

Jeg har altibox fra altifiber. Har erstattet hjemmesentralen med kun edgerouter-12.. å få internet på den er ikke noen problem. Krever derimot litt mere config om du skal ha tv. Men er mange her på forum som har god peiling. Det ligger jo også en oppskrift på det på github.. 🙂

men ja. Tv fungerer også

[Niram]

Fremdeles i tvil om dette med patchepanel..

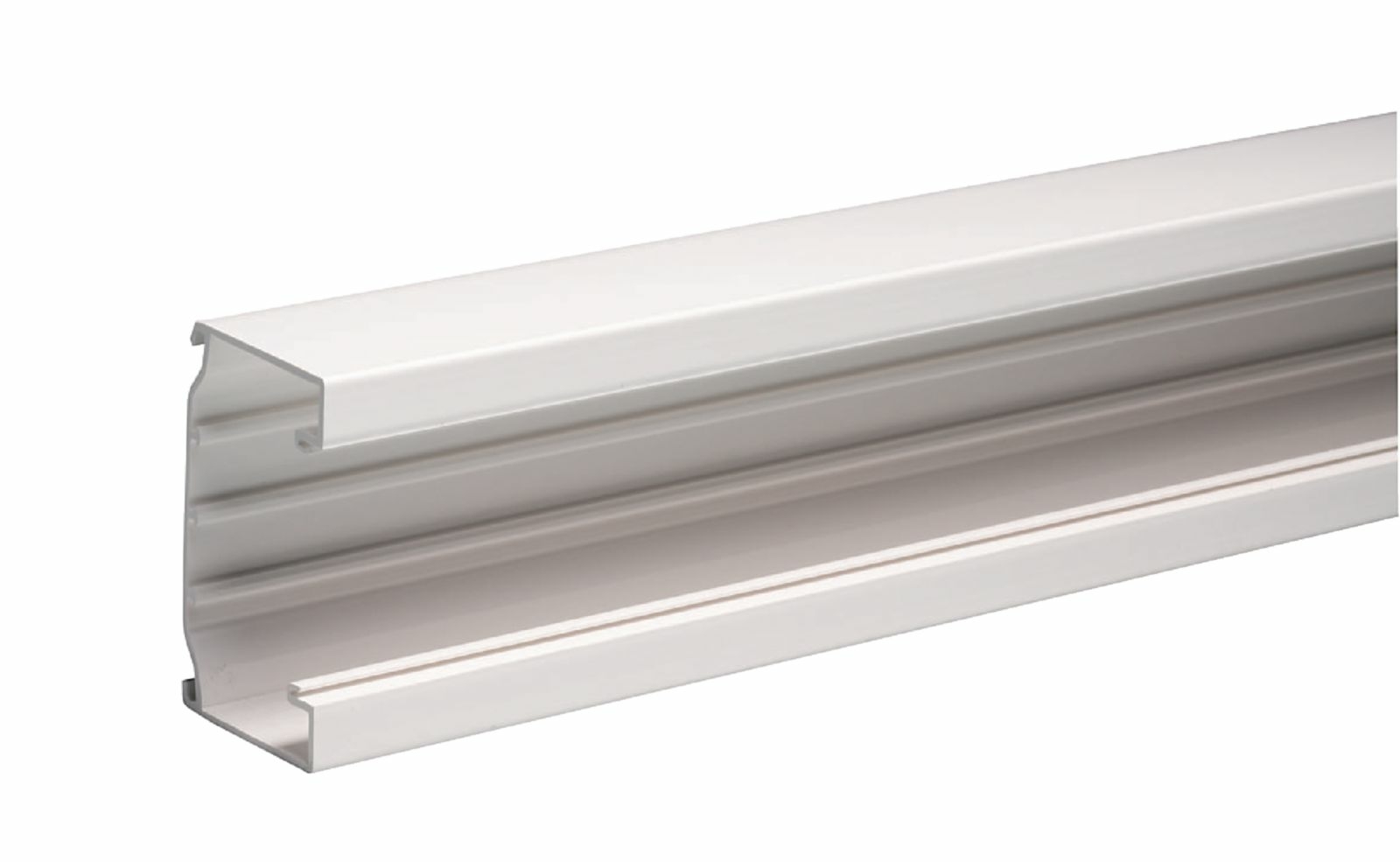

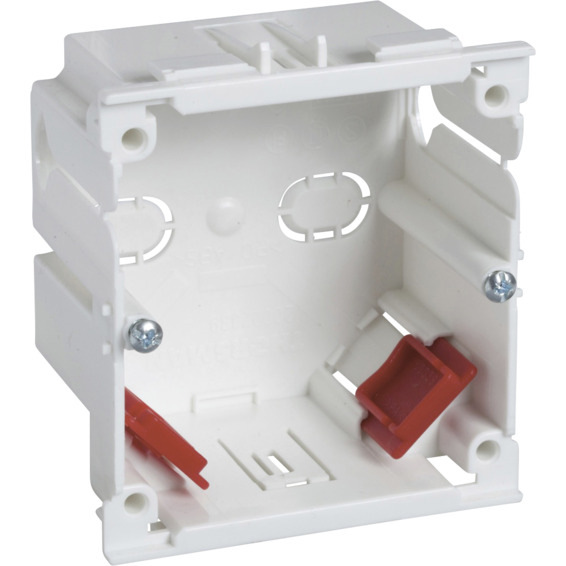

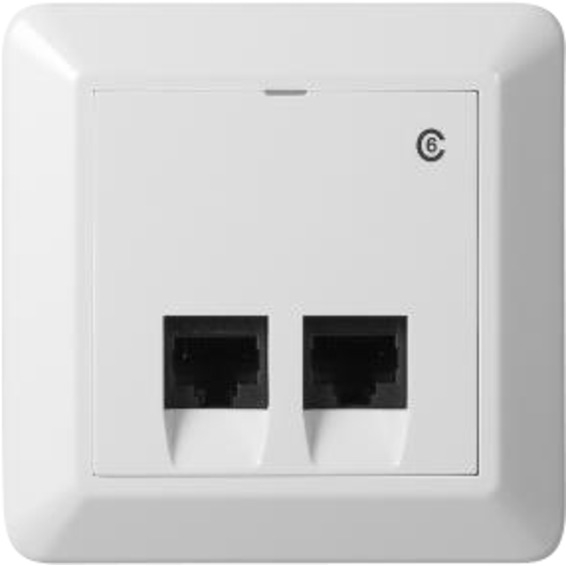

Elektriker foreslo å terminere alle CAT6 via en kabelkanal og en veggboks til doble nettverkskontakter ala denne https://www.elektroimportoren.no/rs16-mod-i-2x8-kat-6-utp-ph-elko/6942073/Product.html?Path=1150702&Event=hotnow på teknisk rom. Altså at jeg får samme utseende som i stua, for så å koble disse inn i PoE switchen. Tenker kanskje gå for denne https://www.komplett.no/product/820899/datautstyr/nettverk/switch/linksys-lgs116p-eu-poe-switch .

Spørsmålet er om dette blir en OK løsning, og hva jeg eventuelt mister kontra et patchepanel? Virket på elektrikeren som dette var en vanlig måte å gjøre det på for de.

Slik oppsettet er nå ender jeg opp med:

- Elektriker legger opp dobbel CAT6 til 4 soverom, 2 stuer og 2 stk takhengte AP-er (ett i hver etasje)
- Kablene termineres i veggpanel i huset og på teknisk rom (dette tenkte jeg å prøve meg på selv..)

Totalt 8 16mm rør, 14 CAT6-kabler.

Hva tenker dere?

[FranZe]

Niram skrev (2 timer siden):

Fremdeles i tvil om dette med patchepanel..

Elektriker foreslo å terminere alle CAT6 via en kabelkanal og en veggboks til doble nettverkskontakter ala denne https://www.elektroimportoren.no/rs16-mod-i-2x8-kat-6-utp-ph-elko/6942073/Product.html?Path=1150702&Event=hotnow på teknisk rom. Altså at jeg får samme utseende som i stua, for så å koble disse inn i PoE switchen. Tenker kanskje gå for denne https://www.komplett.no/product/820899/datautstyr/nettverk/switch/linksys-lgs116p-eu-poe-switch .

Spørsmålet er om dette blir en OK løsning, og hva jeg eventuelt mister kontra et patchepanel? Virket på elektrikeren som dette var en vanlig måte å gjøre det på for de.

Slik oppsettet er nå ender jeg opp med:

- Elektriker legger opp dobbel CAT6 til 4 soverom, 2 stuer og 2 stk takhengte AP-er (ett i hver etasje)
- Kablene termineres i veggpanel i huset og på teknisk rom (dette tenkte jeg å prøve meg på selv..)

Totalt 8 16mm rør, 14 CAT6-kabler.

Hva tenker dere?

Jeg hadde nå valgt patchepanel, og gjort koblingene selv. Mye spart bare der. Ser ingen grunn for å ha vegguttak. Men det er da meg 😀

[Niram]

Skal forhøre meg litt, men får tak i de til en ok pris.

Enda en stund til det skal installeres, så har litt tid å tenke på enda 😊 men har vel litt å si om det skal være veggflater eller patchepanel på hvordan kablene føres ut fra veggen.

[Lindsay]

Har du ikke kjøpt patchpanel ennå se litt på keystone på kjell.no.

Genialt da du velger selv hva du vil koble til patchpanelet.

[Niram]

Hvis jeg velger å beholde router/hjemmesentral fra eidsiva/altibox, den blir da fungerende som router (altså ikke bromodus)? Sender den trådløse signaler også, eller deler den bare ut ip adresser? Tenker i forbindelse med at jeg skal ha 2x ubiquiti AP-er i taket.



[Olstig]

Niram skrev (30 minutter siden):

Hvis jeg velger å beholde router/hjemmesentral fra eidsiva/altibox, den blir da fungerende som router (altså ikke bromodus)? Sender den trådløse signaler også, eller deler den bare ut ip adresser? Tenker i forbindelse med at jeg skal ha 2x ubiquiti AP-er i taket.



du kan velge å slå av wifi på min side,  vil forsette som router med dhcp

[Niram]

Lindsay skrev (3 timer siden):

Har du ikke kjøpt patchpanel ennå se litt på keystone på kjell.no.

Genialt da du velger selv hva du vil koble til patchpanelet.

Hang ikke helt med her. Velger selv?

Hva blir fordelen kontra datakontakt på vegg? Slik jeg forstod det tenkte han å legge opp ei skinne som på bilde som han skulle montere bokser med datauttakene. Ja, skinne ser litt "industrielt" ut, men dette er under sikringsskapet på bod/teknisk rom, så utseende er ikke helt kritisk.

Endret 8. januar 2021 av Niram

[Olstig]

Trodde du skulle ha patcheskap?

[Niram]

Olstig skrev (24 minutter siden):

Trodde du skulle ha patcheskap?

Trodde jeg og, og jeg blir egentlig bare mer og mer forvirra ettersom jeg prater med flere 😉

Får vel bare innse at det er forskjellige preferanser og meninger. Vi får se hva det blir til. Har hvertfall landet selve kablingen og punktene nå, så får vi se hvordan kablene kommer ut på teknisk rom mtp terminering i panel eller veggplate..
