Temperatur styring 5 volt - kjøling i tv benk

[ray001]

Hvilke temperatur styring er det å velge imellom?

Har en tett tv benk, og ønsker derfor å sette opp 2-3stk 5 volt vifter som blir styrt av temperaturen på komponentene.

[Mr. A]

Vil bare begynne med å si at det er lettere å finne 12volt vifter. Bruker 120mm noctua vifter på min forsterker. De er såpass stillegående at jeg bare bruker en liten krets som skrur på viftene på full effekt når forsterkeren skrur seg på.

Om du absolutt vil ha temperaturstyring så vil en slik fungere fint til formålet. Finner dem hos norske forhandlere også om du søker etter STC-1000.

[Dubious]

Har du PC i nærheten så kan du koble på vifter der, det har jeg gjort, selv om benken ikke er tett

[AndersT2]

Finn noen PC vifter. Det finnes potensiometre, men det enkleste er en strømforsyning som Biltema har, hvor du kan velge volt på. Kan da justere ned fra12V som viftene normalt bruker, og nedover. Bare husk å test som viftene starte på den hastigheten.

Hadde dette selv før, og lot de gå på en timer. Hørte ikke viftene uansett.

[ray001]

Jeg har "Be Quiet! SilentWings 3 PWM 140mm Vifte" allerde, men det tar 5 til 12Volt - https://www.komplett.no/product/918604/datautstyr/pc-komponenter/vifterkjoelingvannkjoeling/vifter/be-quiet-silentwings-3-pwm-140mm-vifte

Tenkte å sette på en USB lader for mobil med 5Volt ut.

Endret 29. september 2020 av ray001

[ray001]

Mr. A skrev (På 27.9.2020 den 1.14):

Vil bare begynne med å si at det er lettere å finne 12volt vifter. Bruker 120mm noctua vifter på min forsterker. De er såpass stillegående at jeg bare bruker en liten krets som skrur på viftene på full effekt når forsterkeren skrur seg på.

Hvordan har du satt opp dette? Trenger ikke tempratur styring, men noe som skrur av og på viftene når anlegget er i bruk.

Har Denon AVC-X4700H, den har trigger ut. Det er vel 12Volt ut? Kan man koble på 12Volt vifter rett på der?



----EDIT----

Denne spec er på vifta jeg har kjøpt, så er da spørsmålet om trigger utganger tåler å bli belastet med  Strømforbruk - 3.6 W over tid.



Data på vifte

Driftsspenning - 5-13.2 V

Nominell strøm - 0.3 A

Strømforbruk - 3.6 W



https://www.komplett.no/product/918604/datautstyr/pc-komponenter/vifterkjoelingvannkjoeling/vifter/be-quiet-silentwings-3-pwm-140mm-vifte



Kjølelegeme og vifte

Viftediameter	140 mm
Viftehøyde	25 mm
Viftelager	Væskedynamisk lager
Rotasjonshastighet	1000 rpm
Luftstrøm	59.5 cfm
Lufttrykk	1.08 mm
Støynivå	15.5 dBA
Strømkobling	4-pins viftekontakt
Driftsspenning	5 - 13.2 V
Startspenning	4 V
Nominell strøm	0.3 A
Strømforbruk	3.6 W
Kabellengde	50 cm
Funksjoner	Pulsbreddemodulerings-(PWM)-støtte



Endret 29. september 2020 av ray001

[ray001]

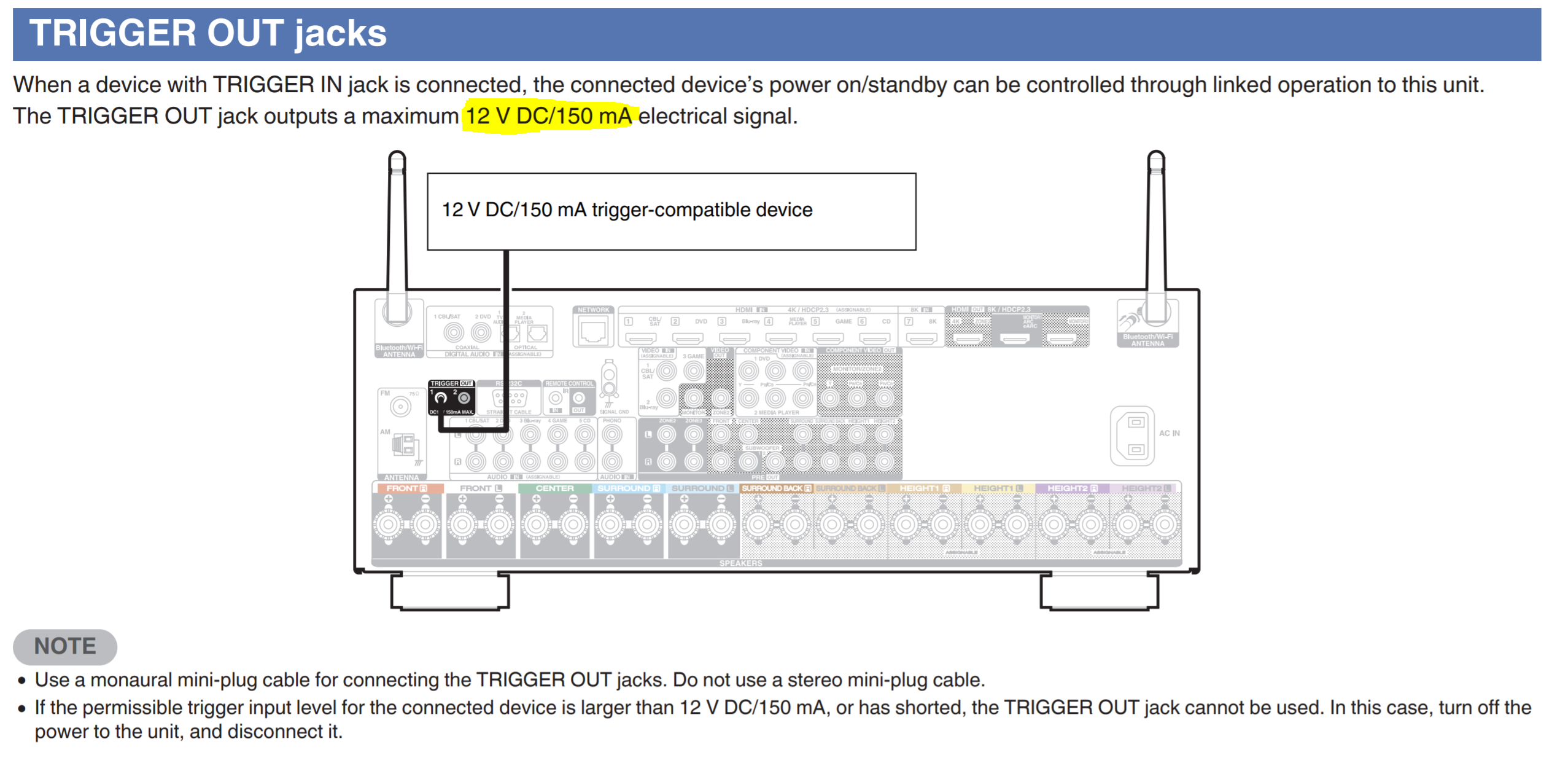

Ser ikke ut som det går da Denon gir ut 150mA, og 1stk vifte tar 300mA ?

Må finne meg vifter som er under 75mA stk om jeg skal ha 2stk da....

Endret 29. september 2020 av ray001

[Mr. A]

Har en Nad forsterker med trigger out. Man kan ikke koble viftene rett på trigger out kontakten da den ikke klarer å levere i nærheten av nok strøm.

Er flere måter å gjøre det på. Jeg hadde veldig begrenset med deler liggende når jeg bygget det, og trigger out porten kan visst bare levere 50mA på min forsterker, så jeg valgte en 4n35 optoisolator som styres av forsterkeren. Etter den har jeg igjennom en motstand koblet en standard pnp transistor som styrer viftene.

Skulle jeg gjort dette i dag med komponentene jeg har tilgjengelig ville jeg nok heller valgt en passende mosfet. FQP30N06 hadde for eksempel passet greit.

[ray001]

Hehe, det er nok over mitt "prosjekt"

Tenker 2stk av denne typen kan være Noctua NF-A20 FLX 200mm Vifte, en på hver trigger utgang, i og med det er 2stk trigger utganger, og jeg bruker ikke trigger utgangene.

Eller er det noe bedre?

https://www.komplett.no/product/980762/datautstyr/pc-komponenter/vifterkjoelingvannkjoeling/vifter/noctua-nf-a20-flx-200mm-vifte

Endret 29. september 2020 av ray001
