Flytende metall på laptop - beskytte overflatekomponenter?

[2ball_]

Hei!

Jeg har bestemt meg for å prøve liquid metal på laptopen.

Jeg forstår det slik at det kan være lurt å legge på noe ikke-ledende stoff, for å beskytte overflatekomponenter, men hva kan jeg bruke og hvor kan jeg få tak i det i Norge?

Resten av utførelsen, skal gå ganske greit.

Jeg klarte ikke finne noe om dette i forumet når jeg sitter på mobilen. Svar gjerne med link til relevant post ?

Om det ikke finnes, kan jeg lage en post om min gjennomføring.

[Cipher Panda]

Keep it simple: https://noctua.at/en/nt-h1-3-5g

[vidor]

http://forum.notebookreview.com/threads/liquid-metal-explained-how-it-works-why-it-fails-and-how-to-use-it.809332/

[2ball_]

Cipher Panda skrev (2 timer siden):

Keep it simple: https://noctua.at/en/nt-h1-3-5g

Nei, litt av poenget er å prøve noe nytt, for en gangs skyld ?

[2ball_]

vidor skrev (2 timer siden):

http://forum.notebookreview.com/threads/liquid-metal-explained-how-it-works-why-it-fails-and-how-to-use-it.809332/

Bra link du kommer med der!

Når det kommer til risiko og potensiell skade over tid er jeg villig til å ta risikoen. Det er bare gøy, men jeg håper jo det skal funke minst noen måneder ?

Jeg tror jeg lander på å gjøre noen tester med spray-maling på pcb, som jeg kjører i ovnen, for å se om de tåler temperaturen.

Må se nermere på om jeg må ha en fysisk barriere rundet cpu-kanten også. Der er jeg litt mer usikker på hva jeg skal benytte. Elektro-tape er for "jalla", så det utgår..

[Emsal]

Har sett at de bruker "silicone" for å forsegle og lime sammen IHS og die på linus tech tips. Det er oversatt til silikon på norsk.



Endret 19. juli 2020 av Emsal

[0laf]

Jeg tror du må forklare dette bedre?

Hva er planen, skal du delidde CPU'en din?
I så fall, hvilken CPU har du, dette er ikke alltid rett frem?
Er CPU'en utbyttbar, CPU'en på noen laptop'er er ikke alltid bare å ta ut?
Hvilke overflatekomponenter skal du beskytte?
Skal du sette på lokket igjen, eller skal du ha kjøleren rett på? Det er vel begrenset hva du får av kjølere til en laptop.

Grizzly har flytende metall som fungerer utmerket dersom du skal sette på lokket igjen.

Du trenger normalt ikke beskytte komponentene med noe, lokket skal ikke gå borti selv om det kommer litt nærmere, men du kan bruke kapton tape eller wondermask dersom du trenger det (fås hos Mouser, Digikey, Elfa med flere).

Du må sannsynligvis bytte ut det flytende metallet etterhvert, det holder ikke så lenge av gangen, så du trenger ikke lime lokket fast, eventuelt bare litt lim i hjørnene, så det er enkelt å få av igjen.

Endret 19. juli 2020 av 0laf

[vidor]

Viskositeten på f.eks Grizzly conductonaut er såpass høy at maskinen må mishandles grovt for å lage noen form for problemer. Problemet er at det eter seg inn i kobber over tid,  så en må vedlikeholde for å beholde ytelsen.

Du kan nok være rimelig trygg om du bruker det riktig. Alternativet er å bruke en god pasta. Du taper vel rundt 10% kjøling.

[2ball_]

Laptop CPU og GPU uten lokk.

Kjøler i kobber til begge. Jeg her tidligere byttet pasta på denne maskinen og har rengjort den to ganger, så den er grei å jobbe med.
Jeg kommer ikke til å bytte noen komponenter, jeg ikke kan ta med videre i evt. nytt system.

Det blir både dyrere og vanskeligere enn det er verdt.

Om det stemmer med viskositeten, så er jo det flott. Jeg fikk bare inntrykk fra youtube at man nærmest må "demme opp" rundt, for å være sikker på at det ikke flyter utover.

At det må vedlikeholdes om et år eller at halvt års tid gjør ikke noe. Det er heller ingen krise om den skulle bli ødelagt. Det er litt eksperimentering, både for å få mer ytelse og fordi det kan være gøy

Endret 21. juli 2020 av 2ball_

[2ball_]

Det gikk ganske greit dette. Vi får se om noen måneder, når jeg tar inspeksjon av kjøleren om det holder seg eller ikke.

Resultater fra forskjellige typer pasta:

Det skel nevnes at det har vert over 30 grader i leiligheten under testing av flytende metall.

Gammel pasta:
PCMark: 4217
3DMark:3687
Cin: OpenGL: ~85 CPU: 677
Temp: cpu: 42-83 gpu: 42-61

Ny pasta:
PCMark: 4279
3DMark: 3697
Cin: open GL: ~87 CPU: 678
Temp: cpu 44-73 gpu 34-61

Metall:

PCMark: 4437
3DMark: N/A
Cin: open GL: 92 CPU: 673
Temp: cpu 40-68  gpu 42-63

Jeg ser at GPU temp nå makser ut på 75 grader, når jeg spiller tunge spill over lengre tid. Dette var tidligere på 83-85 grader. Stort mer tror jeg ikke det er å hente ut av denne kjøleren.

Merker også at det ikke er helt samme finish på kjøler og silikon, som det er på et high-end desktop oppsett.

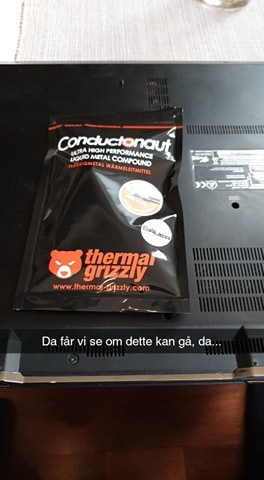

Noen bilder (Fra snapchat)







Endret 17. august 2020 av 2ball_

[vidor]

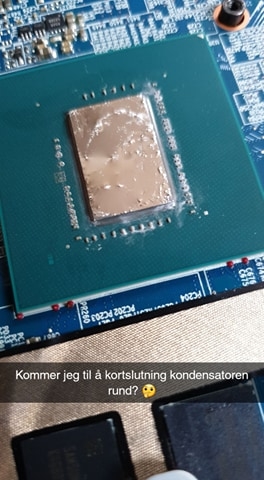

Du burde nok ha maskert de SMD-komponentene rundt kjernen, selv om det ser litt ut som vanlig pasta på bildet ditt (mangler metallisk look rundt SMD-komponentene). Kaptontape er grei, ellers gratulerer med resultatet.

[2ball_]

vidor skrev (På 17.8.2020 den 23.45):

Du burde nok ha maskert de SMD-komponentene rundt kjernen, selv om det ser litt ut som vanlig pasta på bildet ditt (mangler metallisk look rundt SMD-komponentene). Kaptontape er grei, ellers gratulerer med resultatet.

Ja, det er helt vanlig pasta. Er ikke så fan av teip løsningen.

Vi får se om det går galt. Jeg hadde ikke latt de stå ubeskyttet om jeg var litt mer redd for å ødelegge laptopen.

Løsningen jeg har sett for meg er klarlakk som tåler temperaturer opp mot 100 grader.

[vidor]

En del bruker klar neglelakk uten at jeg teknisk kan gå god for det teknisk, men det funket for dem i praksis.

[Sinvic]

Hva er din erfaring med lm over tid ? Har kjølingen blitt dårligere ? Har du åpnet og visuelt undersøkt tilstanden ? Mye sprikende erfaringer ute på nett. Fra å måtte påføre på nytt kvartalsvis til gamersnexus som ikke line måle noen endring i kjøreegenskaper etter et år med stress sykluser. Setter pris på om du tar deg tid til å dele dine erfaringer.
