Tråden for deg som liker hjemmeelektronikk og mikrokontrollere

[Bjerknez]

Må rette litt på meg selv. Man har jo likerettere i på de fleste laptop ladere etc. Men har ikke sett dette på nyere elektronikk dingser. Som regel sitter denne likeretteren inne i selve produktet.

[trikola]

Bjerknez skrev (1 time siden):

Som regel sitter denne likeretteren inne i selve produktet.

En 'idiot-diode' har vel ganske mange. Da er hele likeretteren like greit. Men altså ikke denne.

Noe annet:

6.2 V inn, gjennom en (low-drop) regulator blir til korrekte 5 V. Radioen funker

Men akkurat nå kommer 5 V inn, går inn i regulatoren og det kommer jo ut noe åpenbart. blir det bare 4.3 V eller hva skjer? Hadde ikke overrasket meg om radioen ikke hadde fungert i det hele tatt, men den gjør jo det.

Hvis denne regulatoren ikke bare regulerer ned til 5V (det har jeg jo ikke målt, vi antar) men til 3.3 og jeg kobler USB-forsyningen BAK regulatoren så brenner vel elektronikken opp - 5V istedenfor 3.3V 😱

Endret 12. januar av trikola

[Bjerknez]

trikola skrev (39 minutter siden):

En 'idiot-diode' har vel ganske mange. Da er hele likeretteren like greit. Men altså ikke denne.

Noe annet:

6.2 V inn, gjennom en (low-drop) regulator blir til korrekte 5 V. Radioen funker

Men akkurat nå kommer 5 V inn, går inn i regulatoren og det kommer jo ut noe åpenbart. blir det bare 4.3 V eller hva skjer? Hadde ikke overrasket meg om radioen ikke hadde fungert i det hele tatt, men den gjør jo det.

Hvis denne regulatoren ikke bare regulerer ned til 5V (det har jeg jo ikke målt, vi antar) men til 3.3 og jeg kobler USB-forsyningen BAK regulatoren så brenner vel elektronikken opp - 5V istedenfor 3.3V 😱

Hvis det er en low drop regulator og den får 5.2V inn så kan det godt hende den klarer å gi 5V ut. Men høres rart ut å bruke en slik type regulator som "hovedregulator". LDO regulatorer pleier ikke å takle så mye strøm. Disse regulatorene brukes gjerne i kretser hvor det brukes batterier.

Så jeg vet ikke hvilken regulator som sitter i din, men hadde vært gøy om du kunne tatt et bilde

Endret 12. januar av Bjerknez

[trikola]

Bjerknez skrev (8 minutter siden):

Disse regulatorene brukes gjerne i kretser hvor det brukes batterier.

Det må finnes en utgave av denne radioen som kan brukes med batterier (så flere nevnte det da jeg googlet), men ikke min.

Nå er jeg virkelig spent. Skal skru den opp igjen de nærmeste dagene.

[Bjerknez]

trikola skrev (42 minutter siden):

Det må finnes en utgave av denne radioen som kan brukes med batterier (så flere nevnte det da jeg googlet), men ikke min.

Nå er jeg virkelig spent. Skal skru den opp igjen de nærmeste dagene.

All elektronikk kan konverteres til batteridrift. Men dette er enklere på noen enheter i forhold til andre. Det meste av småelektronikk i dag krever ikke mer enn 3.3/5V.

Kan du gi meg merke og modell, så kan jeg se om jeg finner ut noe?

[trikola]



[Bjerknez]

trikola skrev (14 minutter siden):



Beklager. Den gikk meg hus forbi...

Prøve og søke litt, men fant ikke noe som kunne hjelpe i farten.

Artig hvis du fikk tatt et bilde etter hvert

[trikola]

Bjerknez skrev (27 minutter siden):

Beklager. Den gikk meg hus forbi...

Neida, du svarte jo på den med sitat. Du har bare glemt det 😁

[Bjerknez]

trikola skrev (5 minutter siden):

Neida, du svarte jo på den med sitat. Du har bare glemt det 😁

Må kjøpe meg mer RAM tror jeg 😅

[toreae]

Bjerknez skrev (1 time siden):

Må kjøpe meg mer RAM tror jeg 😅

Hvor får du kjøpt billig kortidsminne?

Endret 12. januar av toreae

[Bjerknez]

toreae skrev (1 time siden):

Hvor får du kjøpt billig kortidsminne?

Svartebørsen.

[Bjerknez]

Tenkte  å redesigne disse boksene jeg har laget hvor jeg implementerer "smekklås" for å feste lokket. På den måten kan jeg eliminere bruk av strips etc. altså en klipslås som også kan åpne lokket igjen ved behov.



[Valmeth]

Kan noen hjelpe meg med en slags alarm/varslingsløsning?

Tenk fotoceller likt noen industriporter har, som stanser porten dersom noen passerer når den lukkes.

I mitt tilfelle vil jeg ha en alarm som går av når fotocelle/sensor av passende slag er blokkert, men at alarmen gir seg når hindringen er fjernet uten å måtte manuelt resette. Rett og slett for å huske "ikke plasser noe/gå inn her før X". Kobler det slik at alarmen slås av når man gjør "X".

Hva slags materiell trenger jeg? Bredde mellom følere ca 3m

[Gavekort]

Du tenker sikkert på et lysgitter. Om du vil mekke noe selv så kan du kanskje klare deg med en VL53l0x.

[Bjerknez]

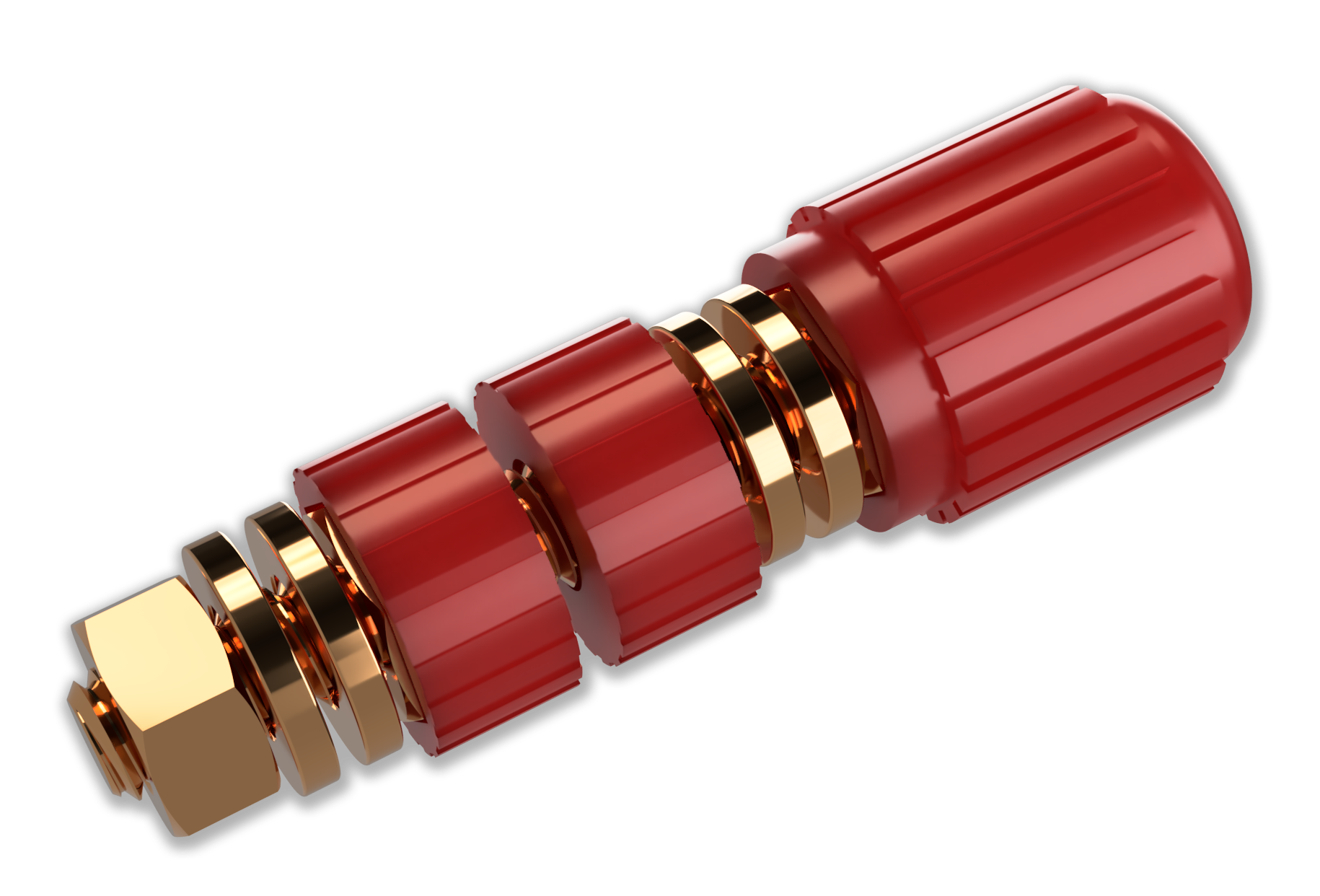

Tegnet meg en såkalt "Banana plug" som jeg kunne 3D printe og lage selv.



Endret 14. januar av Bjerknez

[Bjerknez]

Jeg har tidligere nevnt at jeg skal oppgradere min gide gamle Ariens snøfreser med led lys. Den jeg har som jeg arvet etter min far som heter "Ariens 524" er rundt 20 år gammel og går som en klokke enda.

Jeg har gått berserk på AliExpress og kjøpt LED belysning samt brytere og et liten sak som viser spenningen på batteriet. Når jeg sier batteriet så mener jeg spenningen på drillbatteriet som jeg skal bruke eksternt for led belysningen da jeg har kjøpt et adapter til det batteriet. Det er nemlig ikke noe batteri på selve freseren.

I praksis fungerer det slik at jeg skyver et drillbatteri på dette adapteret og uavhengig om bryteren for lysene er påslått eller ikke så viser voltmeteret spenningen på batteriet. Dette voltmeteret samt bryter etc. skal monteres til platen der girspak etc. er på freseren.

forran som hovedlys har jeg bestillt en 36W led bar som har en bredde på rundt 40 cm. Det skal monteres fremme rett over der knivene er. Så har jeg bestillt såkalte sidelys i fargen hvit på 3W. Et slikt lys på hver side av knivene forran på metallbeskyttelsen rundt knivene. Då får jeg også litt lys på sidene.

Jeg har bestillt flere slike 3W sidelys og jeg skal også bruke et som lyser opp der jeg går og et som lyser opp selve freseren i tillfelle jeg trenger å gjøre lett vedlikehold som sjekke olje, fylle bensin etc. i mørket. Dette lyset skal jeg kunne slå av alene.

Jeg har laget et kretskort for å enklere kunne koble ting sammen og dette kretskortet skal monteres i en 3D printet boks som har en størrelse på ca. 80x70mm og er 40mm høy. Her skal alt kobles sammen og ledninger loddes fast. Kretskortet skal få et lag med blank neglelakk som skal beskytte mot korrosjon etc.

Alle kabler som går fra lysene fremme og bakover til boksen tres inn i et fleksibelt kabelrør og stripses til freseren og egne stripspunkter som jeg har kjøpt.

Dette blir på en måte et såkalt overkill prosjekt som gjøres for morroskyld. Behovet for slike lys er for min del ganske liten, men utrolig fett de to gangene i årene jeg trenger å frese snø etter jobb i stummende mørke.

Her er delene jeg har kjøpt:

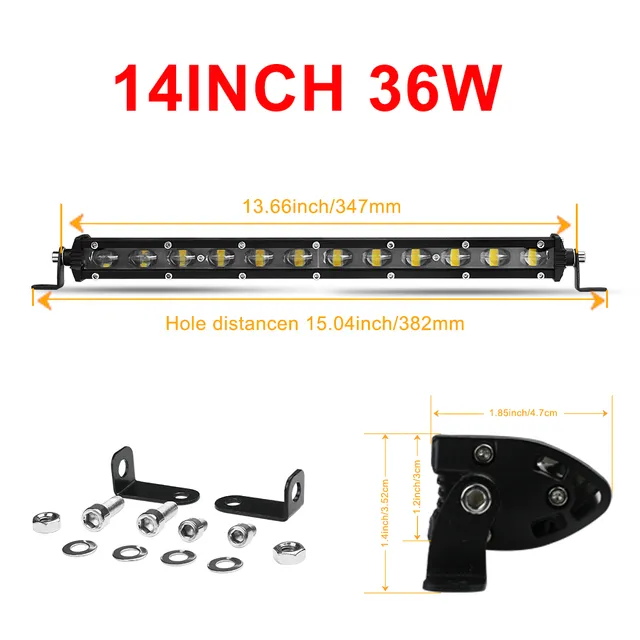

Hovedlys:

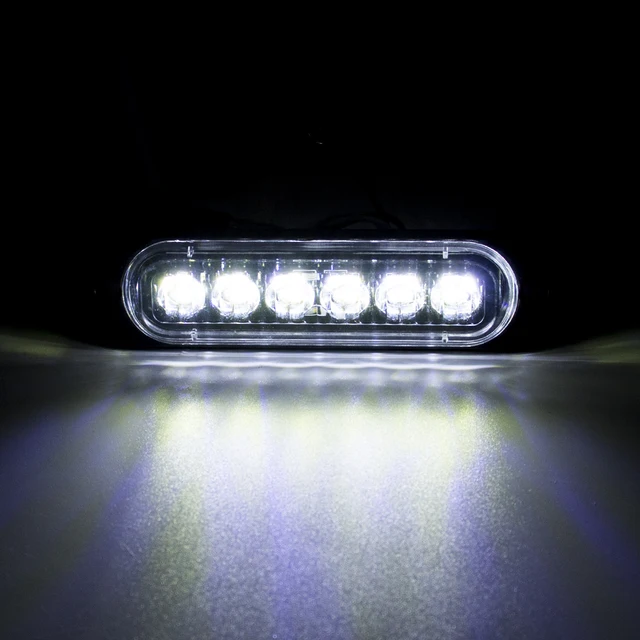

Sidelys:

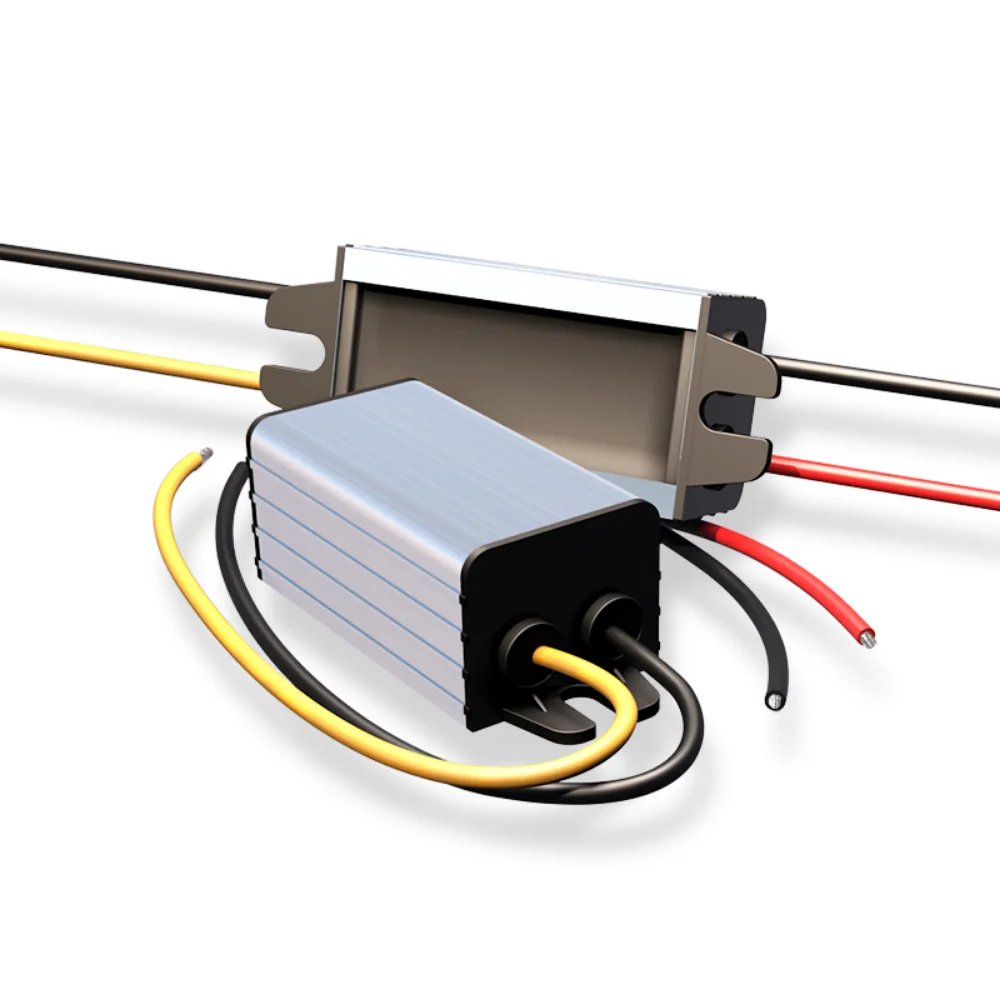

Spenningsregulator 12V:

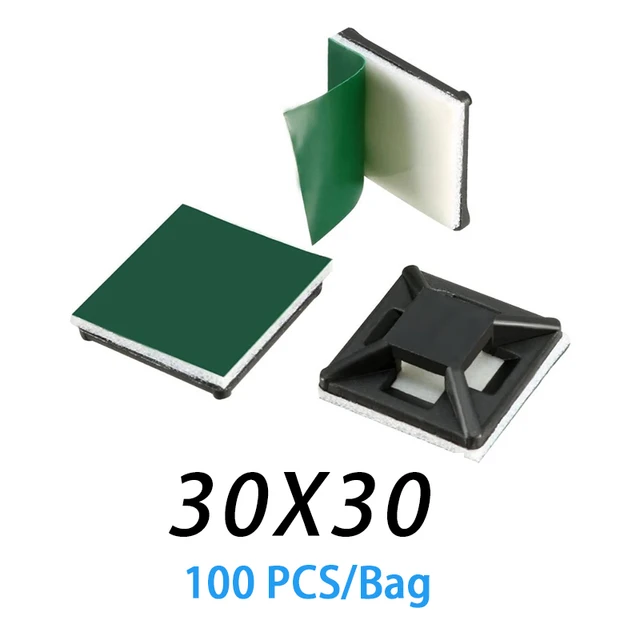

Stripsfester:

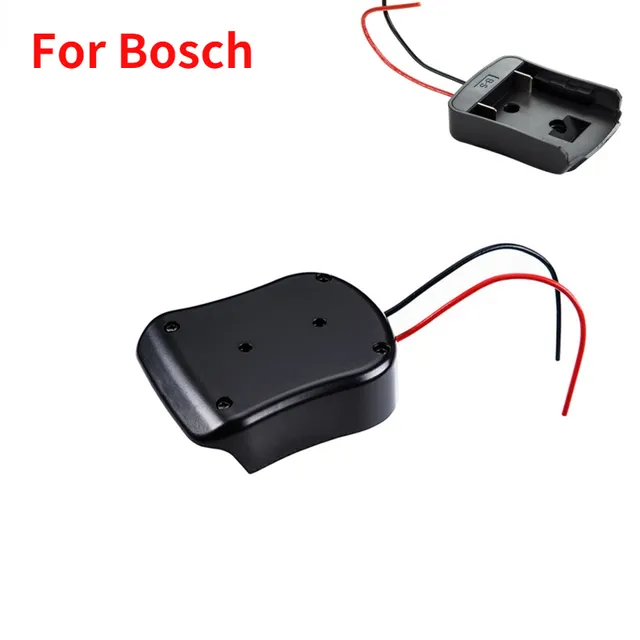

Bosch 18V batteri adapter:

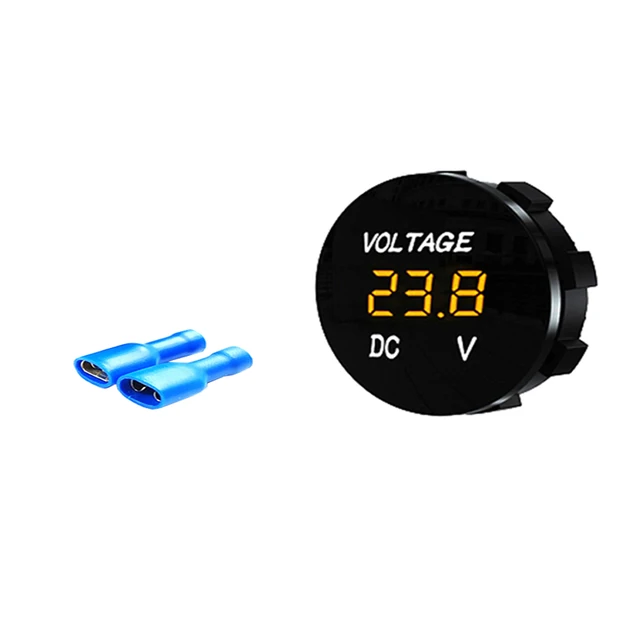

Voltmeter:

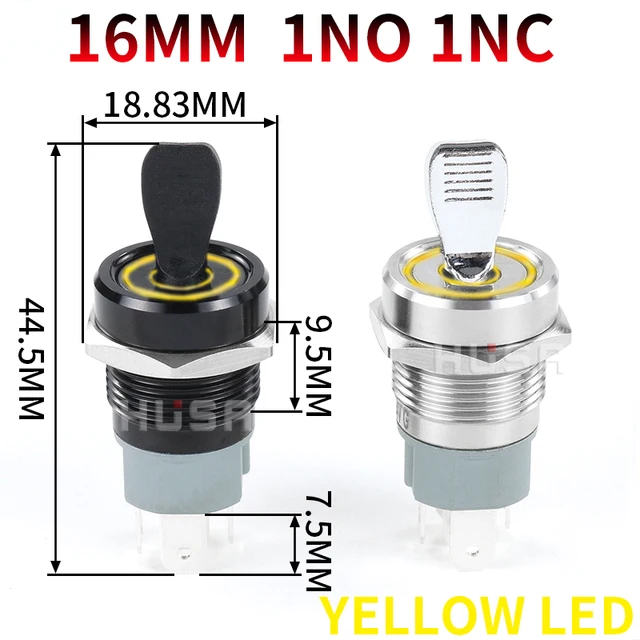

Bryter:

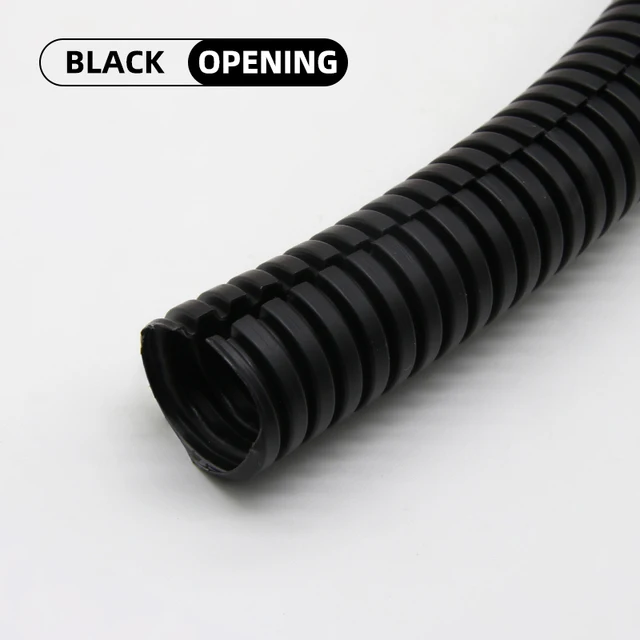

Kabelrør:

Endret 22. januar av Bjerknez

[Bjerknez]

Dette blir da et sommerprosjekt da jeg ikke har tid og lyst til å surre med dette nå i vinter. Det er et prosjekt jeg skal bruke god tid på. Et såkalt kaffekopp prosjekt hvor jeg gjør litt hver gang når jeg føler for det over en kaffekopp eller ti.

Det viktigste med å trives med en hobby er å ikke stresse for min del. Jeg driver også med en del ting utenom dette parallelt å jeg hopper fra prosjekt til prosjekt hele tiden, alt etter dagsform og humør.

Dessuten får jeg ikke 3D printet før det blir varmere luften. På de kaldeste dagene har det vært 12 grader i kjelleren, å det bør være 20 grader før jeg printer. Jeg har en vifteovn i kjelleren som jeg fjernstyrer, men på de kaldeste dagene tar det 4-5 timer for den 2000W vifteovnen og nærme seg 20 grader og med dagens strømpriser frister ikke det.

Så fort det blir 10 grader ++ ute så holder kjelleren rundt 18 grader og 20 grader eller mer oppnås enkelt i løpet av en halvtime og holder seg en god stund.

Endret 22. januar av Bjerknez

[Leo_]

Har ikke fresen en 12V krets for lys? Kunne droppa batteriet da, kanskje til og med droppa regulatoren. Kult prosjekt!

[Bjerknez]

Leo_ skrev (23 minutter siden):

Har ikke fresen en 12V krets for lys? Kunne droppa batteriet da, kanskje til og med droppa regulatoren. Kult prosjekt!

Nei, den har ikke noe slikt. Den har heller ikke noe lys fra før.

[Leo_]

Uki, har sett mange freser uten lys men med 12V et eller annet sted siden flere modeller har vært basert på samme lest, og vært klargjort for lys. Den har jo et tenningsanlegg så den må jo lade en eller annen spenning til coil, så hadde du funnet den kunne det forenklet prosessen.
