[Kahuna]

Jeg tror ikke jeg slipper unna en step-down konverter og strømbegrenser på multiverktøyet mitt siden batteriet skal drive en elektromotor.

[Bjerknez]

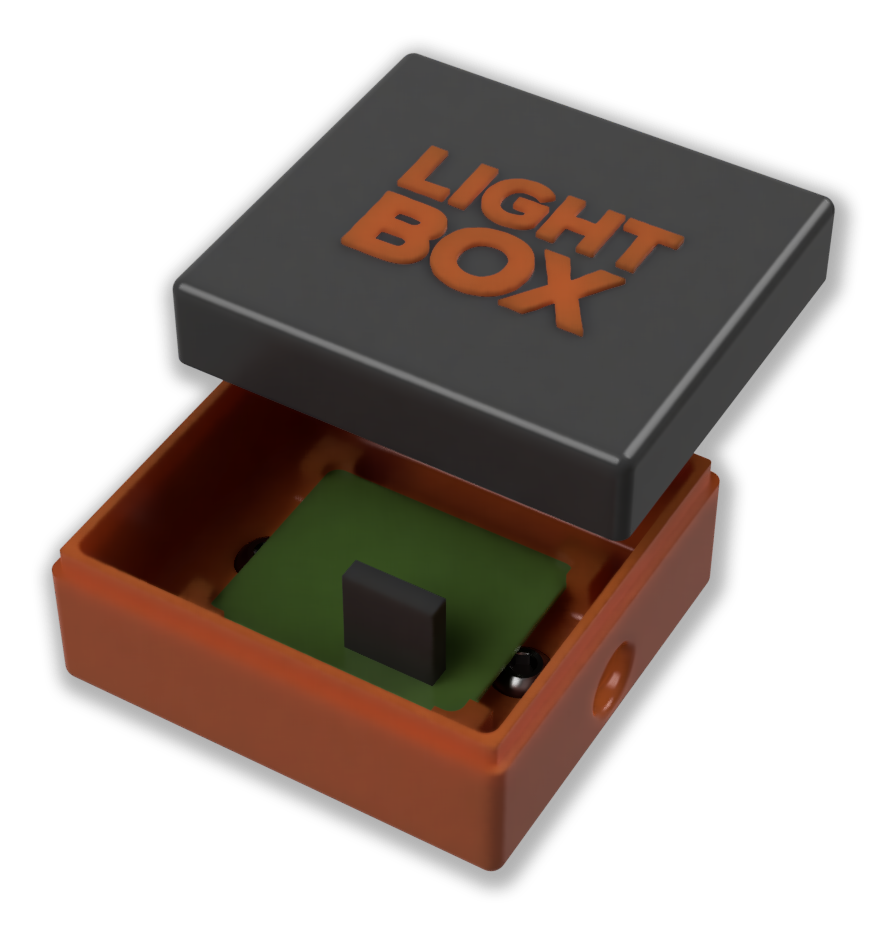

Tegnet meg en liten boks med lokk som skal inneholde et lite kretskort som jeg lodder ledningene fra hver lykt forran til. Jeg ser jeg har glemt å tegne inn hull til ledningen som går fra boksen og bakover til batteriet, men det er nå vertfall slik den er tenkt.

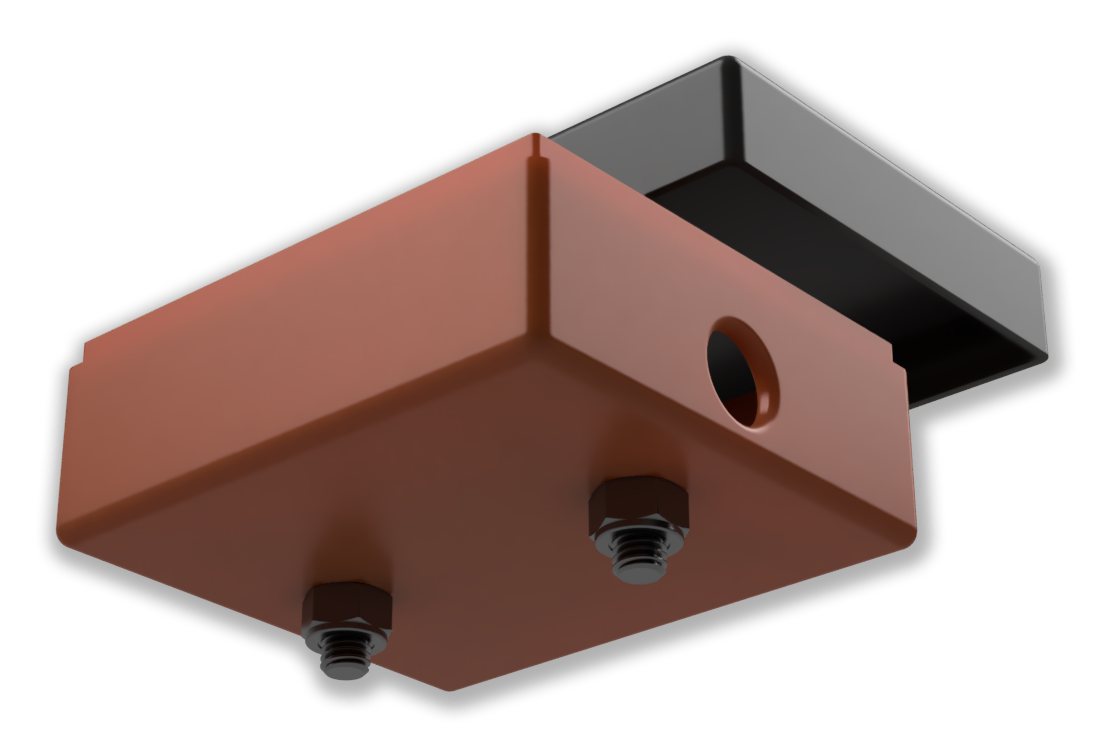

Det er laget spor i topplokket for at stripsen ikke skal skli.

[Bjerknez]

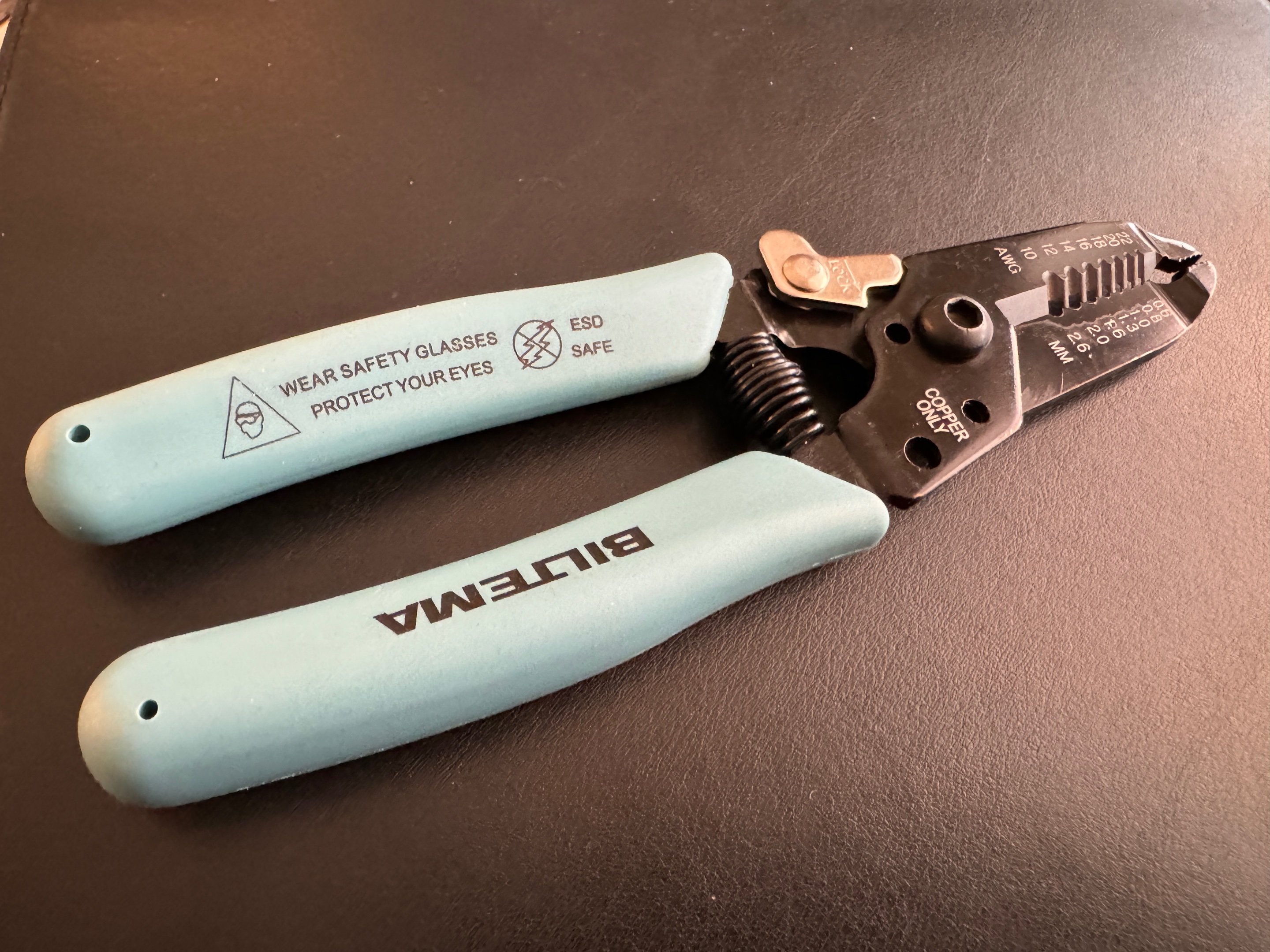

Også var jeg på Biltema i går å røsket med meg en slik avisoleringstang. Jeg klarte og rote bort den andre jeg hadde fra Biltema og det er faktisk et av de verktøyene jeg bruker aller mest i furtebua. Denne tanga kan jeg anbefale til alle. God kvalitet. Den jeg hadde var sikkert 3 år gammel og hyppig brukt. Ikke tegn til slitasje på den.

[Bjerknez]

Jeg har funnet ut at avisoleringstangen over er den tangen som er lettest og raskest og bruke i de fleste tillfellene. Disse store automatiske tengene blir for klumpete synes jeg, selv om dem er best hvis man skal avisolere mange ledninger på en gang. Som regel bruker jeg ikke disse i det hele tatt.

Man kan selvsagt også bruke en vanlig avbiter eller til og med tennene. Sitnevnte er faktisk å foretrekke fremfor avbiter da man kjenner når man er i gjennom isoleringen.

Det er mye som funker her, men en slik tang som jeg slang inn bilde av over er den jeg foretrekker

[trikola]

Bjerknez skrev (2 timer siden):

Man kan selvsagt også bruke en vanlig avbiter eller til og med tennene. Sitnevnte er faktisk å foretrekke fremfor avbiter da man kjenner når man er i gjennom isoleringen.

Før man er gjennom isolasjonen med tennene bør man også dobbeltsjekke at ledningene ikke er koblet til f.eks. 230 V AC et sted. 😱

[Bjerknez]

trikola skrev (20 minutter siden):

Før man er gjennom isolasjonen med tennene bør man også dobbeltsjekke at ledningene ikke er koblet til f.eks. 230 V AC et sted. 😱

Nå driver jeg sjelden eller aldri med 230VAC. Jeg snakker om 0-9V her. Å dessuten kobler og lodder jeg ikke mens det er strømførende ledninger. 😅

[Bjerknez]

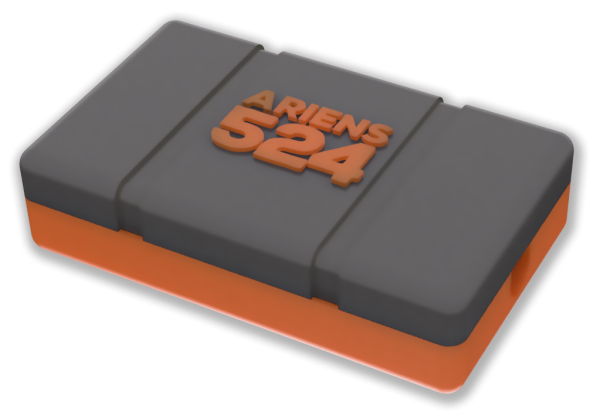

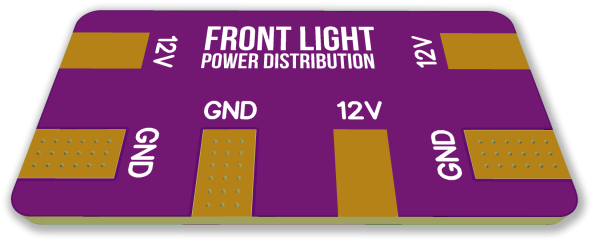

Da har jeg tegnet den andre boksen til snøfreseren hvor kretskortet jeg har laget samt kablene fra lys, voltmeter og bryter skal kobles sammen.

Boksens dimensjoner er: 100 x 90 x 50 mm

[Leo_]

Ser meget pent ut

[trikola]

Skal begynne et lite prosjekt: batterifisering av en DAB-radio (i kjølvannet av den diskusjonen om den offentlige varslingstesten i går).

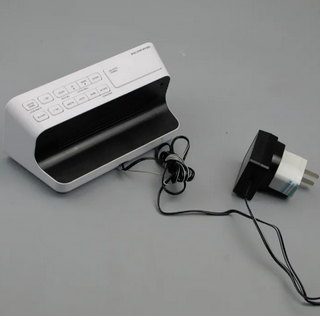

Det litt spesielle (synes jeg) med Sony XDR-C706dbp er at strømforsyningen i vanlig plugg-i-veggkontakt-format er koblet fast til radioapparatet. Tilsvarende står det ingenting på vegg-delen, men "230V 5 W" på undersiden av radioen.

Åpnet den og kunne måle 6.2 V likespenning (som gir 0.8 A maks).

Tror dere det holder med nominell 5 V fra en USB-powerbank eller 4.8 V fra 4 stk oppladbare AA-celler? På nettet står det et sted at den går på batteri, men det stemmer ikke for min. Men det er noe plass der inne som ville holde kanskje til 4xAA

[Bjerknez]

trikola skrev (1 time siden):

Skal begynne et lite prosjekt: batterifisering av en DAB-radio (i kjølvannet av den diskusjonen om den offentlige varslingstesten i går).

Det litt spesielle (synes jeg) med Sony XDR-C706dbp er at strømforsyningen i vanlig plugg-i-veggkontakt-format er koblet fast til radioapparatet. Tilsvarende står det ingenting på vegg-delen, men "230V 5 W" på undersiden av radioen.

Åpnet den og kunne måle 6.2 V likespenning (som gir 0.8 A maks).

Tror dere det holder med nominell 5 V fra en USB-powerbank eller 4.8 V fra 4 stk oppladbare AA-celler? På nettet står det et sted at den går på batteri, men det stemmer ikke for min. Men det er noe plass der inne som ville holde kanskje til 4xAA

Jeg vil tro at elektronikken i denne radioen er 5V. Målte du 6.2V rett etter likeretteren eller målte du etter den interne spenningsregulatoren som trolig regulerer spenningen ned til 5V?



[trikola]

trikola skrev (1 time siden):

Skal begynne et lite prosjekt: batterifisering av en DAB-radio ...

Prosjektet avsluttet: radioen går nå på USB-strøm fra en powerpack som samtidig blir ladet. Testfasen er i gang.



[Bjerknez]

Hvordan koblet du dette?

Hadde vært fint om dem som poster her skriver litt mer om prosjektene sine. Kanskje andre snapper opp ideer rundt dette og eller bidrar på andre måter

[trikola]

Bjerknez skrev (Akkurat nå):

Jeg vil tro at elektronikken i denne radioen er 5V. Målte du 6.2V rett etter likeretteren eller målte du etter den interne spenningsregulatoren som trolig regulerer spenningen ned til 5V?



Målte inne i radioen på ledningene som kom fra strømforsyningen. Var noen effekter i oppstarten nå som gjør at jeg tror at powerbanken var ikke helt full og/eller at laderen var for svak. Byttet lader.

[Bjerknez]

trikola skrev (1 minutt siden):

Målte inne i radioen på ledningene som kom fra strømforsyningen. Var noen effekter i oppstarten nå som gjør at jeg tror at powerbanken var ikke helt full og/eller at laderen var for svak. Byttet lader.

Jeg vil tro det sitter en voltregulator inne inne i denne radioen som må ha noe høyere spenning inn for å kunne gi lavere spenning (5V) ut. En powerbank gir normalt sett litt over 5V hvis ikke strømtrekket er for stort og dermed kan du være helt på grensen til at denne voltregulatoren fungerer.

Jeg ville heller koblet batteribanken eller 5V rett inn på radien ETTER voltregulatoren.

[Bjerknez]

Leo_ skrev (På 10.1.2024 den 2:10 PM):

Ser meget pent ut

Takk for det

HAr lyst til å slette den og lage en ny. Er litt gøy med 3D tegning

[trikola]

Bjerknez skrev (9 minutter siden):

Jeg vil tro det sitter en voltregulator inne inne i denne radioen som må ha noe høyere spenning inn for å kunne gi lavere spenning (5V) ut. En powerbank gir normalt sett litt over 5V hvis ikke strømtrekket er for stort og dermed kan du være helt på grensen til at denne voltregulatoren fungerer.

Jeg ville heller koblet batteribanken eller 5V rett inn på radien ETTER voltregulatoren.

Det sto en litt tykkere (kanskje det var en kjøleribbe på den) 3-ben nær inntaket som jeg ikke kunne identifisere. Når lysten kommer over meg eller det dukker opp problemer skal jeg sjekke din teori.

Veldig godt mulig du har rett. Ville jo vært dumt å lage noe elektronikk på 6+ volt og deretter en regulator ned til 5V som driver digitalelektronikken.

Endret 11. januar av trikola

[Bjerknez]

Hvis man har 230V AC inn, så må strømmen gjennom en likeretter for å gjøres om til DC. Fra denne regulatoren KAN det også gå flere spenninger. Feks. 12V til radiodelen, og 5V og eller 3.3V til andre ting etc.

Selvsagt vanskelig å svare på uten å ha sett innmaten.

Enten det, eller så sitter det flere små regulatorer rundt om inne i denne radioen som regulerer ned til 5V eller 3.3V. Da blir det værre og da er måten du har gjort det på nå mer riktig.

Uansett... er det en dyr radio, så ikke tenk på det. Så lenge det funker nå så er jo det bra. Er det bare en billig sak du i værste fall kan leve med går dukken, så ville jeg testet ut litt.

Men vær forsiktig rund kondensatoren på innsiden rett etter 230V inntaket. Dette er gjerne en litt stor kondensator merket 400V eller noe. Tar du på beina på denne så kan du få en meget ubehagelig opplevelse. Selv om kontakten er dratt ut.

Dette kan fikses med å kortslutte disse to beina (etter at kontakten er dratt ut) med et skruhjern eller noe metall. Det gnistrer litt men ikke noe farlig så lenge du holder i håndtaket på skruhjernet etc.

[Bjerknez]

Ramlet over dette ESD skruhjern settet på AliExpress. Ligner veldig det settet som selges på Biltema. Settet er faktisk billigere på Biltema! Hvis det er det samme settet, så må jeg si jeg fikk et hakk økt respekt for Biltema.

Jeg synes mye av verktøyet på Biltema er overraskende billig i forhold til kvalitet. Vertfall for oss hobbyentusiaster.

AliExpress:
https://www.aliexpress.com/item/1005004369250546.html?spm=a2g0o.productlist.main.5.5ed61d4bqYNnQx&algo_pvid=c4330839-4355-4e8b-b1b5-1e6dcda0fa2a&aem_p4p_detail=202401112143392932318985731620010699648&algo_exp_id=c4330839-4355-4e8b-b1b5-1e6dcda0fa2a-2&pdp_npi=4%40dis!NOK!266.49!186.54!!!183.89!128.72!%402101c59817050382189478651ea8ba!12000028932997868!sea!NO!901862616!&curPageLogUid=y5H9XR6luTkD&utparam-url=scene%3Asearch|query_from%3A&search_p4p_id=202401112143392932318985731620010699648_3

Biltema:
https://www.biltema.no/verktoy/handverktoy/skrutrekkere/skrutrekkersett/skrutrekkersett-vde-12-stk-2000045840

[trikola]

Bjerknez skrev (17 timer siden):

Hvis man har 230V AC inn, ...

Det kommer inn likespenning på 6.2 V - målte den som likespenning på multimeteret og har ikke sett noe som likner en likeretterbro nær inntaket.

Det rare er/var at "230 AC -> 6.2 DC" sitter i et sånt støpselhus men er koblet helt fast til radioen. Ingen sted en løsbar forbindelse på DC-veien. Aldri sett sånt før.

Endret 12. januar av trikola

[Bjerknez]

Aha... da sitter sikkert likeretteren i selve kontakten muligens. Pussig løsning. Den har jeg ikke sett før tror jeg....

Men jeg er ganske sikker på at chip'er og slikt ikke takler over 5V. Mange takler heller ikke mer enn 3.3V. Men hvor de evt. regulatorene sitter vet man jo ikke før man ser innmaten
