Tråden for deg som liker hjemmeelektronikk og mikrokontrollere

[Bjerknez]

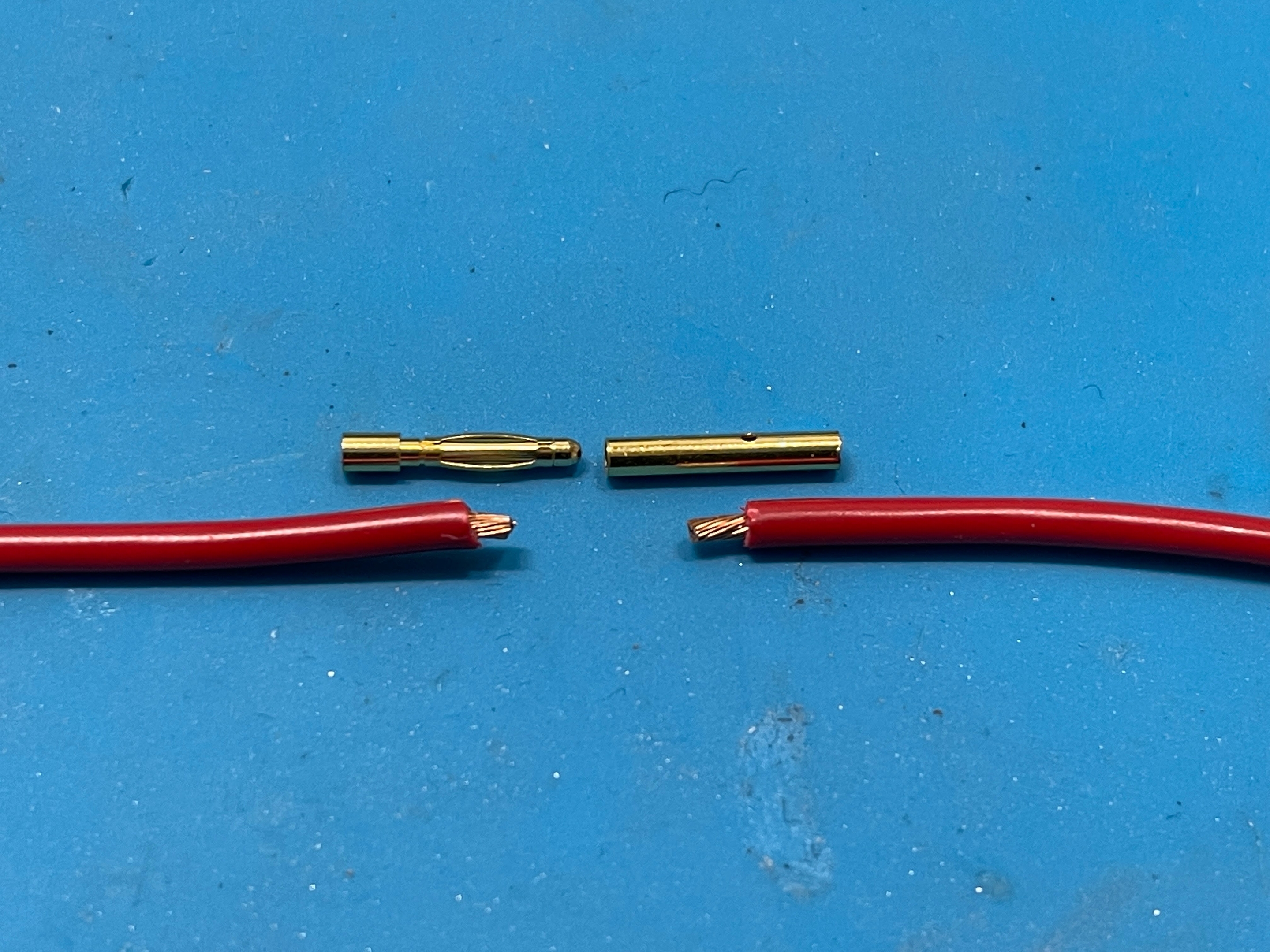

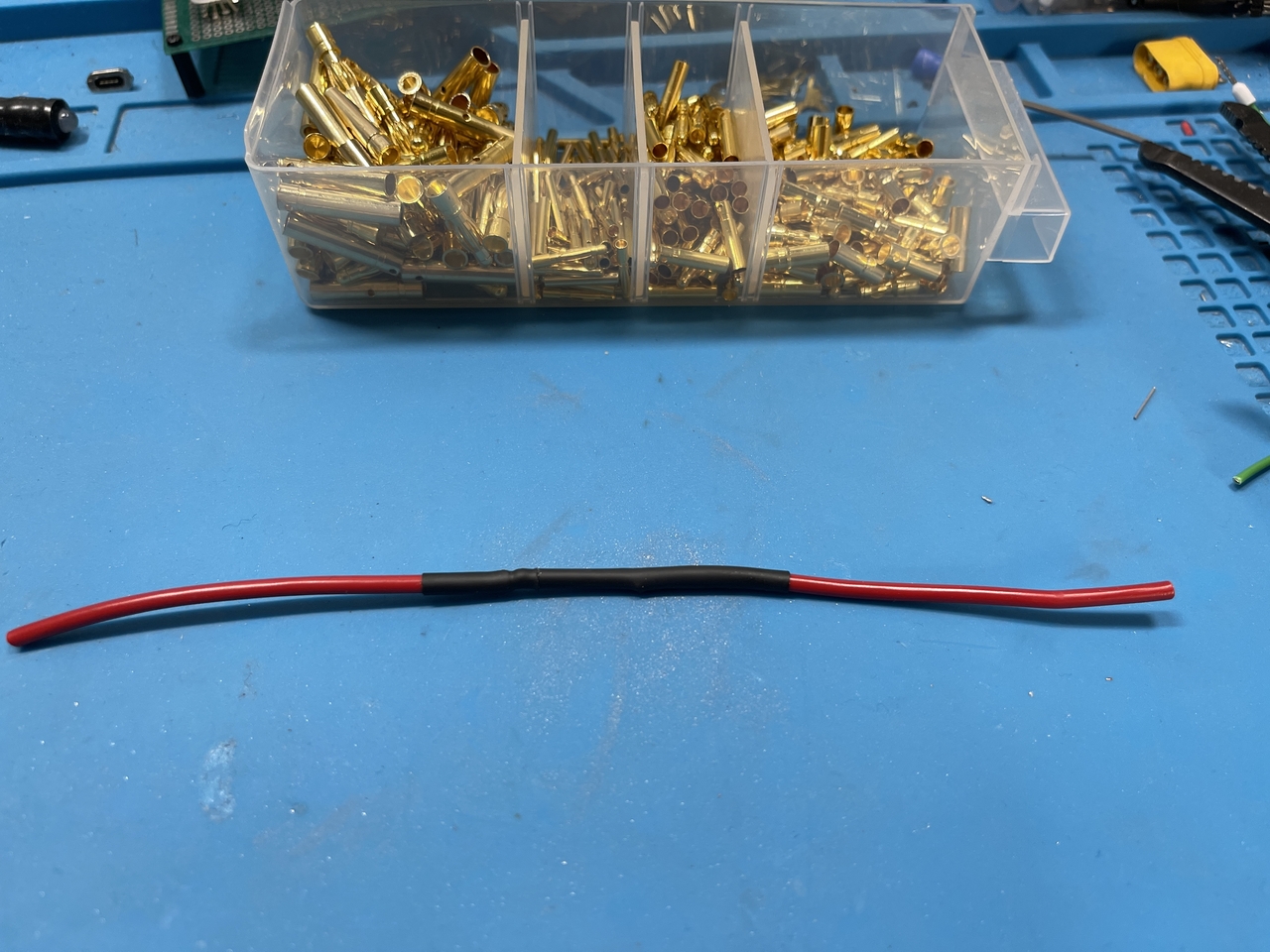

Sitter og fomler videre i furtebua og testet ut en plugg for å koble to ledninger sammen som på engelsk kalles "Bullet Connector".

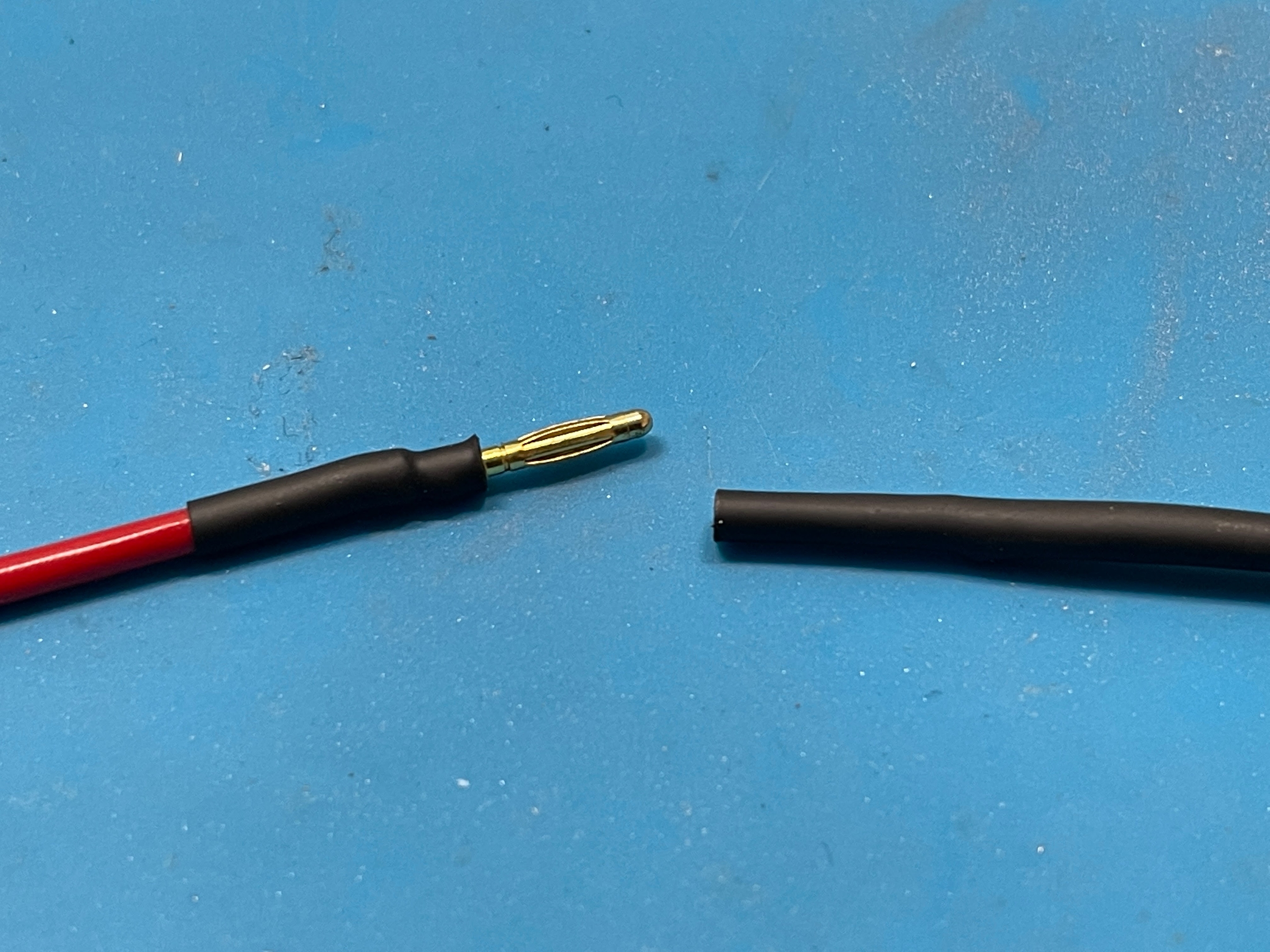

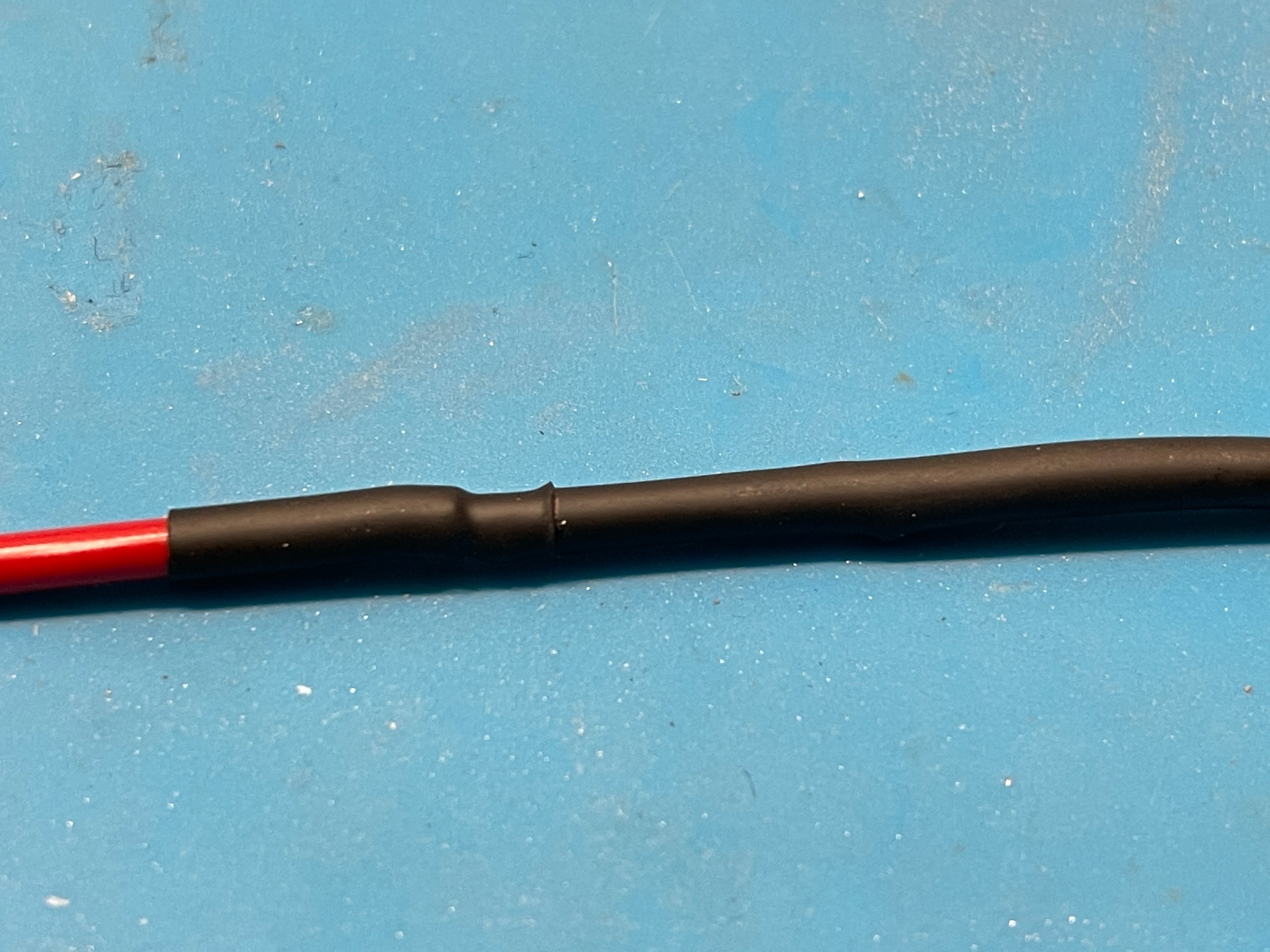

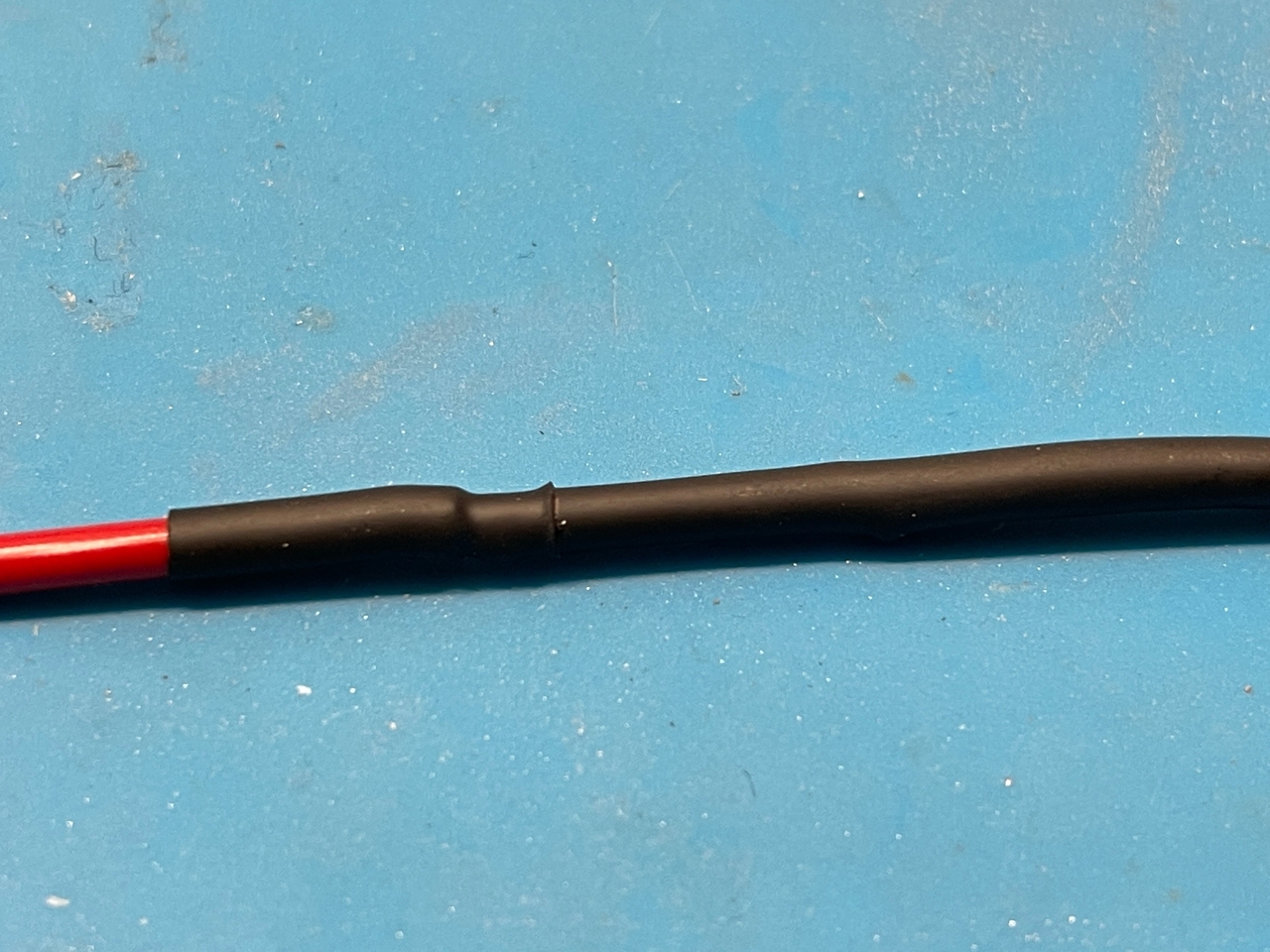

Denne syntes jeg var utrolig kjekk og bruke de steder man ikke trenger en permanent kobling og samtidig ikke har plass til i bruke en mer klumpete plugg. Helt isolert er den også når man trer krympestrømpe over. Krympestrømpen kan krympes på hver side slik at man kjapt kan dra den fra hverandre, eller den kan krympes over hele for å skape enda bedre feste. Så lager man bare en snitt i krympestrømpen hvis man vil plugge de fra hverandre.

Det kreves litt kraft for å plugge de sammen og det virker ikke ut som at det er behov for mer feste. Ikke bygger pluggen noe mer enn selve ledningen heller.

Ledningen jeg har brukt her er 1.5mm2.

[Kahuna]

👍

Han-pluggen likner veldig på standard test-plugg?

[Bjerknez]

Kahuna skrev (1 minutt siden):

👍

Han-pluggen likner veldig på standard test-plugg?

Ja, det er på en måte en miniatyr "banana plug"

men den sitter bra og det virker som om kontakten er bra. En skikkelig tight fit. Kan ikke se for meg at disse detter fra hverandre. I så tillfelle kan dette lett fikses med heltrukken heatshrink (krympestrømpe) eller en bit elektriker teip.

En fin plugg og ha i verktøykassen for bruk på trange steder der man ikke kan ha en permanent kobling.

[Bjerknez]

Jaja, gikk på en smell her om dagen og bestillte meg en klin ny motorsykkel. Rettere sagt en Triumph Speedmaster 1200 som er en slags classic cruiser med et moderne preg fra Triumph.

Triumph er kjent for å lage stilige og klassiske sykler med preg hvor det er blitt lagt mye vekt på detaljer. Det finnes ikke mye plastikk på disse syklene i forhold til andre.

Sykkelen blir ikke levert før mars-april-mai neste år (2022), men det er allikevel en grunn til at jeg poster dette i denne tråden.

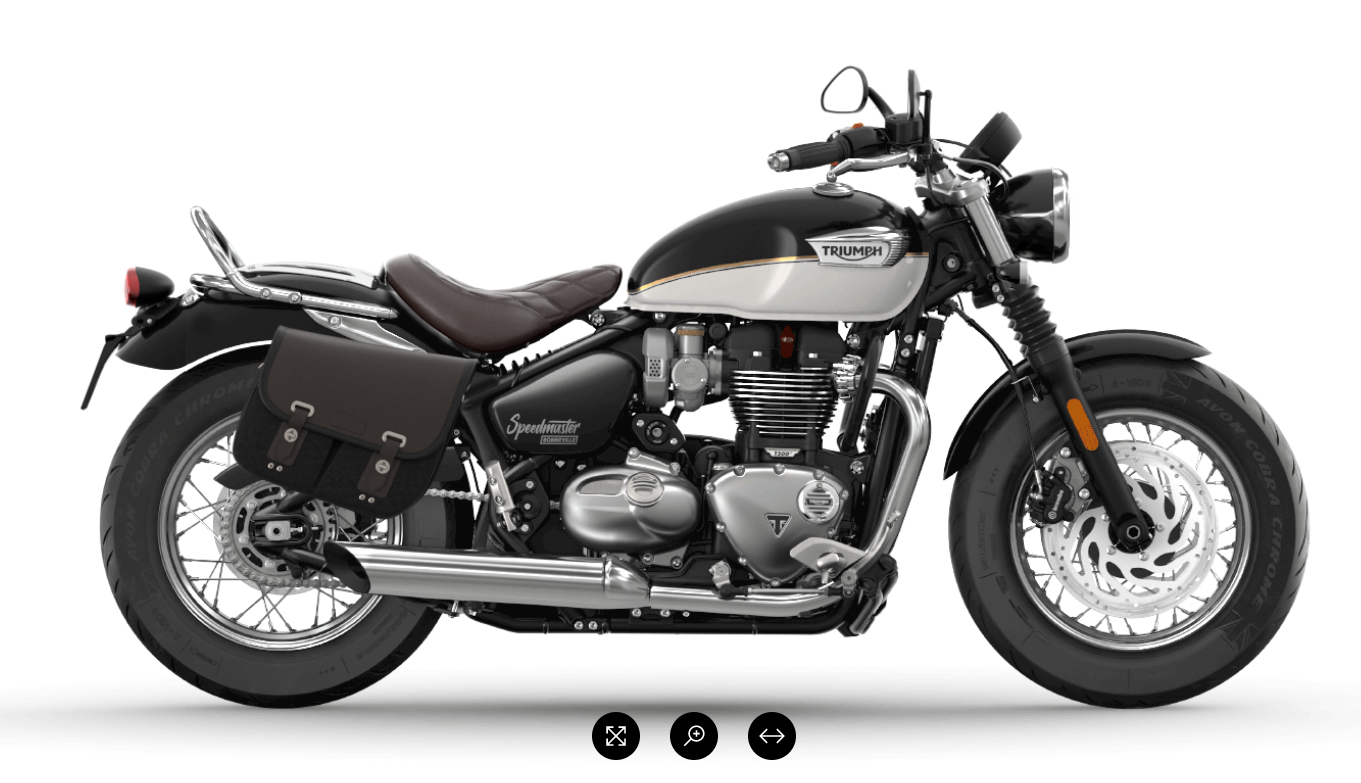

Her er et bilde av sykkelen:

Jeg har nemlig planer om (hvis det lar seg gjøre) å montere LED striper på denne for å skape en litt showoff effekt. Altså LED striper som lyser opp deler av sykkelen som motor og kanskje bakken under med fjernkontroll eller styrt via en app (bluetooth).

Altså jeg har ikke planer om noe "horelys" som blinker i alskens farger, men et litt diffust lys som synes godt når det er mørkt, men som har liten eller ingen funksjon i dagslys. Kanskje et nedattrettet lys som lyser opp veien vil få meg til å synes litt bedre når det er bekmørkt også når området under sykkelen blir lyst opp? Jeg vet ikke...

Så hvordan skal jeg få til dette?

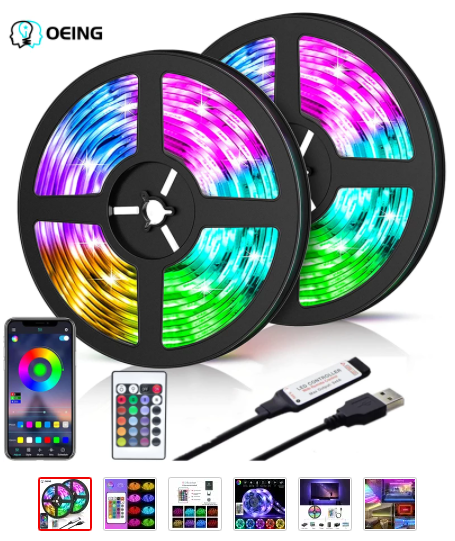

Tja... det er vel ingen grunn til å finne opp kruttet på nytt. man får kjøpt ferdige led strips med moduler som gjør at man kan styre disse via Bluetooth og en app på telefonen.

Men disse er så vidt jeg vet ikke vanntette så alt må gjøres 100% vanntett så godt det lar seg gjøre. Selve LED stripene kan man bestille 100% vanntette, men man må jo også beskytte koblingene etc.

Dette er ikke veldig vanskelig, men utfordringen blir å faktisk montere dette på sykkelen og gjøre det pent uten at det synes.

---------------------

En annen ting jeg har tenkt til å lage er en krets som kobles til batteriet på sykkelen som leser av spenningen på batteriet og sender dette til meg via en app, samt evt. gir meg en varsel hvis spenningen blir for lav og batteriet trenger lading.

Motorsykler står jo mye rolig i løpet av et år og spesielt gjennom vinteren. Da er det kjekt og følge med på spenningen

[Bjerknez]

Bestillte meg hele fem multimetere i går fra AliExpress.

Tenkte jeg skulle teste ut noen rimelige med angivelig gode multimetere fra Aneng som har fått gode omtaler.

[toreae]

Link til hvilke multimetre?

Tenkte å kjøpe nytt batteri hos ali til min Lenovo E520 jobbpc. Prisene som varierer mye, men ingen kan levere før tidligst slutten av november? Ingen har alternative fraktmåter! Skjønner ikke greia. Ebay neste.

[arne22]

Veldig flott motorsykkel, men jeg ville nok sagt at jo mer original og jo mindre pynt, desto bedre.

[Bjerknez]

toreae skrev (1 time siden):

Link til hvilke multimetre?

Tenkte å kjøpe nytt batteri hos ali til min Lenovo E520 jobbpc. Prisene som varierer mye, men ingen kan levere før tidligst slutten av november? Ingen har alternative fraktmåter! Skjønner ikke greia. Ebay neste.

Aneng Q10:
https://www.aliexpress.com/item/1005001447667137.html?spm=a2g0s.9042311.0.0.5a544c4drUlXFs

Bside S20:
https://www.aliexpress.com/item/1005002400605729.html?spm=a2g0s.9042311.0.0.5a544c4drUlXFs

Aneng AN8009:
https://www.aliexpress.com/item/32839539223.html?spm=a2g0s.9042311.0.0.5a544c4drUlXFs

Aneng AN870:
https://www.aliexpress.com/item/33004463675.html?spm=a2g0s.9042311.0.0.5a544c4drUlXFs

Tooltop ET8134:
https://www.aliexpress.com/item/1005002112067686.html?spm=a2g0s.9042311.0.0.5a544c4drUlXFs

[Bjerknez]

Her er batteri til Levo E520:

https://www.batteriexperten.com/no/artiklar/Lenovo-ThinkPad-Edge-E520-batteri,-11.1V,-6600-mAh.html

[Bjerknez]

arne22 skrev (20 minutter siden):

Veldig flott motorsykkel, men jeg ville nok sagt at jo mer original og jo mindre pynt, desto bedre.

Enig. Blir nok ikke så mye som jeg gjør uttrykk for har mange ideer. Av erfaring er det kun 10% som settes til live og da kan de bra ut tror jeg

[toreae]

Ser den Tooltop ET8134 kan sendes fra Tjekkia og USA i tillegg til Kina. Er det noe du har prøvd?
Takker for tipset med batteriet. Er som sagt jobbPC, og jobben burde betale... 550 var litt mer en det jeg hadde lyst til. Har funnet på ebay (Tyskland) til rett over 200, som jeg synes er nok. Men selger vil ikke sende til Norge. PC er fra 2012 (eller før), men klarer seg. Men egentlig burde jobben spandert ny. Bærbar fra 2012 har ikke mye levetid igjen.

[Bjerknez]

toreae skrev (14 minutter siden):

Ser den Tooltop ET8134 kan sendes fra Tjekkia og USA i tillegg til Kina. Er det noe du har prøvd?
Takker for tipset med batteriet. Er som sagt jobbPC, og jobben burde betale... 550 var litt mer en det jeg hadde lyst til. Har funnet på ebay (Tyskland) til rett over 200, som jeg synes er nok. Men selger vil ikke sende til Norge. PC er fra 2012 (eller før), men klarer seg. Men egentlig burde jobben spandert ny. Bærbar fra 2012 har ikke mye levetid igjen.

Hehe, hvis jobben din kjiper ut på 300 spenn, så ville jeg byttet jobb 😅

Nei, jeg har ikke testet det. Jeg vekger alltid Kina. Dessuten er det ikke sikkert det er mulig å få tilsendt varene vra USA etc.

[toreae]

Ønsker at jobben skal spandere ny PC, så kan jeg heller holde liv i den gamle litt lengre. Har ca 2 timer batteritid i dag.

[Bjerknez]

toreae skrev (21 minutter siden):

Ønsker at jobben skal spandere ny PC, så kan jeg heller holde liv i den gamle litt lengre. Har ca 2 timer batteritid i dag.

Gi beskjed til arbeidsgiver at pc ikke fungerer optimalt og at du ikkr får gjort jobben slik du ønsker og av den grunn ønsker du en ny pc eller får den fikset. Pc'en er nesten 10 år gammel så og koste på nytt batteri på denne skjønner enhver arbeidsgiver er idioti.

"Spandere" blir feil ord og bruke her. Invistere er mer riktig.

Jeg hater gniene arbeidsgivere som kjiper ut på småting. 10 år er ganske unormalt lenge å eie en pc i dag, og vertfall en pc som brukes daglig i jobbsammenheng. En ny laptop med tilsvarende eller bedre ytelse enn den du har koster neppe mer enn 3-4.000 kroner. Tror du må stramme opp sjefen din litt...

[toreae]

De har fått beskjed, og de skal få mer beskjed! En bærbar er et verktøy, og med dårlig verktøy så jobber man ikke effektivt. Verktøy som koster mindre enn en ukeslønn, og er inntjent på mindre enn 2 måneder. Så det er bare litt investeringsvegring som må overvinnes.

[Kahuna]

På tide med ny jobb?

[toreae]

Det er ny jobb. Er blitt virksomhetsoverdratt for noen måneder siden. Det fulgte sikkert noen utgifter med...
Gikk for denne: https://www.ebay.com/itm/163306256014
Fikk at selger ikke ville frakte til Norge først. Sendte melding til selger og så ordnet det seg. Men selger la på VAT etterpå, så sluttsummen ble 26.24€, ikke 20.99€. Er ikke bare i kina at de kan triksene.
Samma det, 270kr for et batteri som skal være her innen månedsskifte er bra. Så kan jeg ta "fighten" om ny bærbar litt senere, og gå for en bedre bærbar. Den gamle bærbare blir jeg jo å arve, så da er det greit at den ha et bra batteri.

Edit: *We remit this VAT payment to the Norwegian government for you. Ingen triks.

Endret 8. september 2021 av toreae

[Bjerknez]

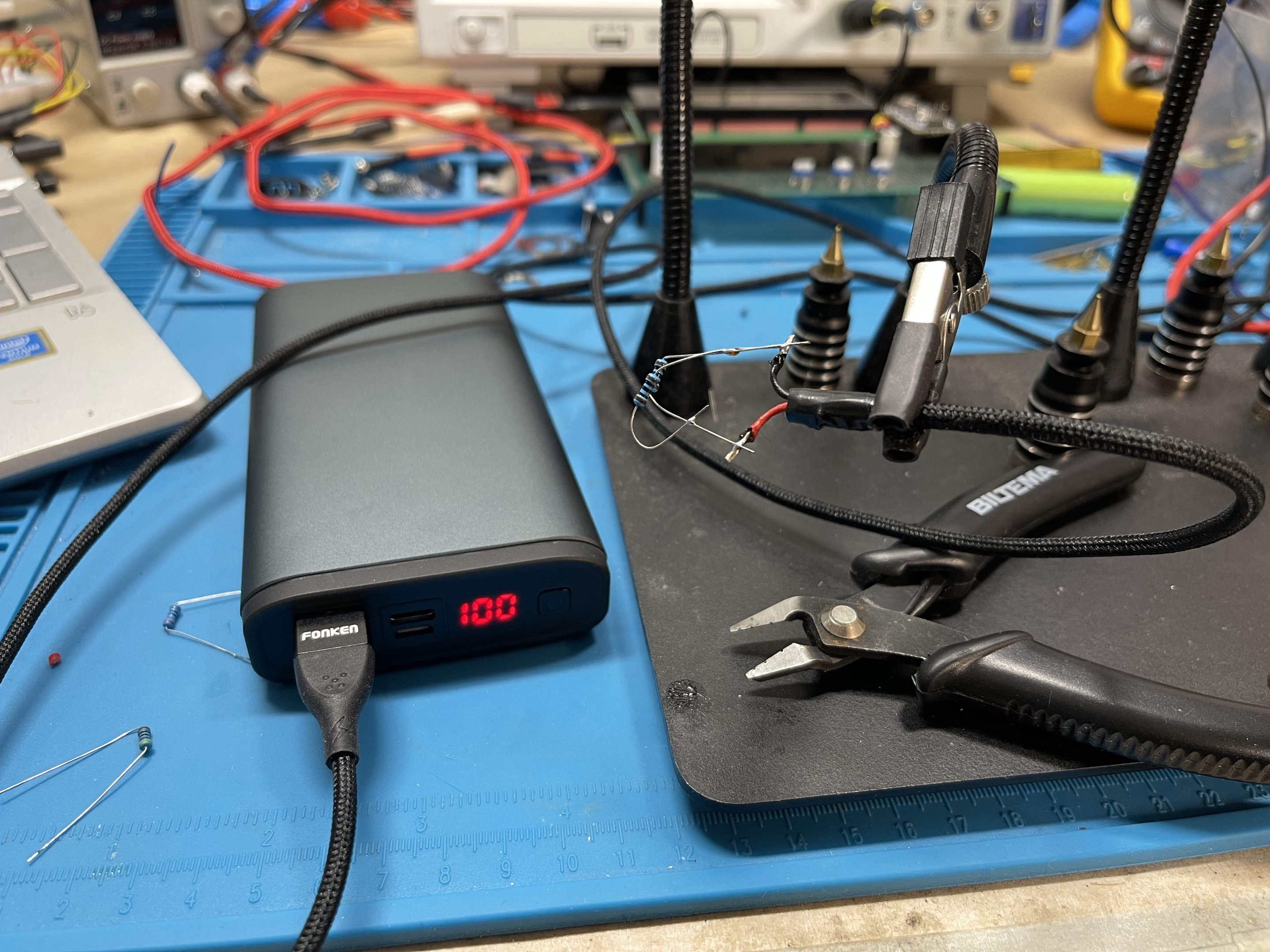

I dag har er jeg på vei til å fikse et lite problem jeg tidligere har slitt litt med. Jeg har brukt en del batteribanker på MC tur som slår seg av etter at mobiltelefon, Gopro kamera eller annet utstyr er ferdig oppladet og ikke lenger trekker strøm, slik at man fysisk må aktivere dem igjen via en knapp etc. det vil si at utstyret som er koblet til i praksis kan gå tom for strøm selv om dem er koblet til batteribanken hele tiden. Hvis man da ikke aktiverer batteribanken igjen.

Først måtte jeg finne ut hvor mye strøm batteribanken måtte lastes med før den ble aktivert, for så og finne ut hvor lang tid den brukte på og slå seg av hvis den ikke var noe last etc.

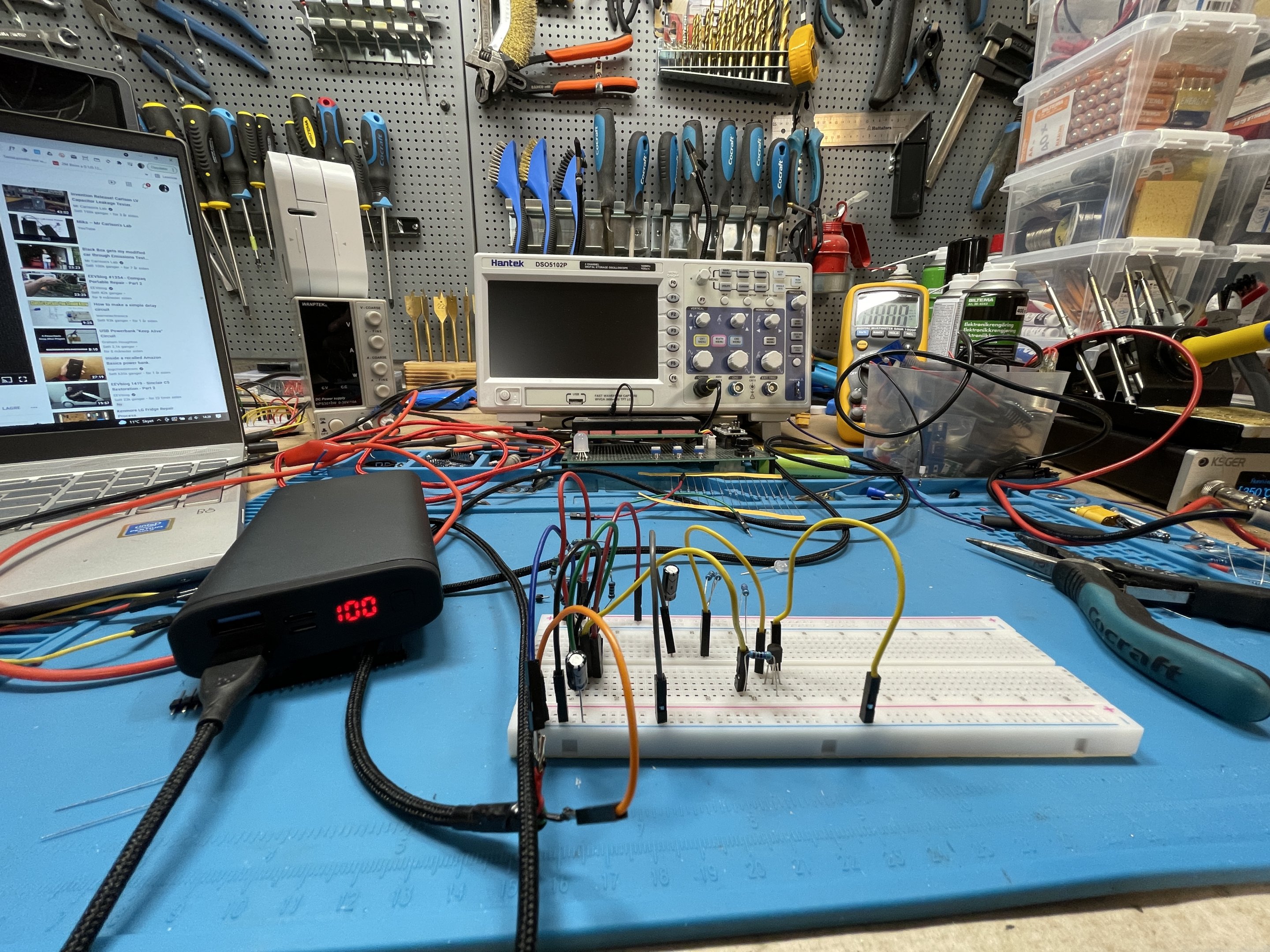

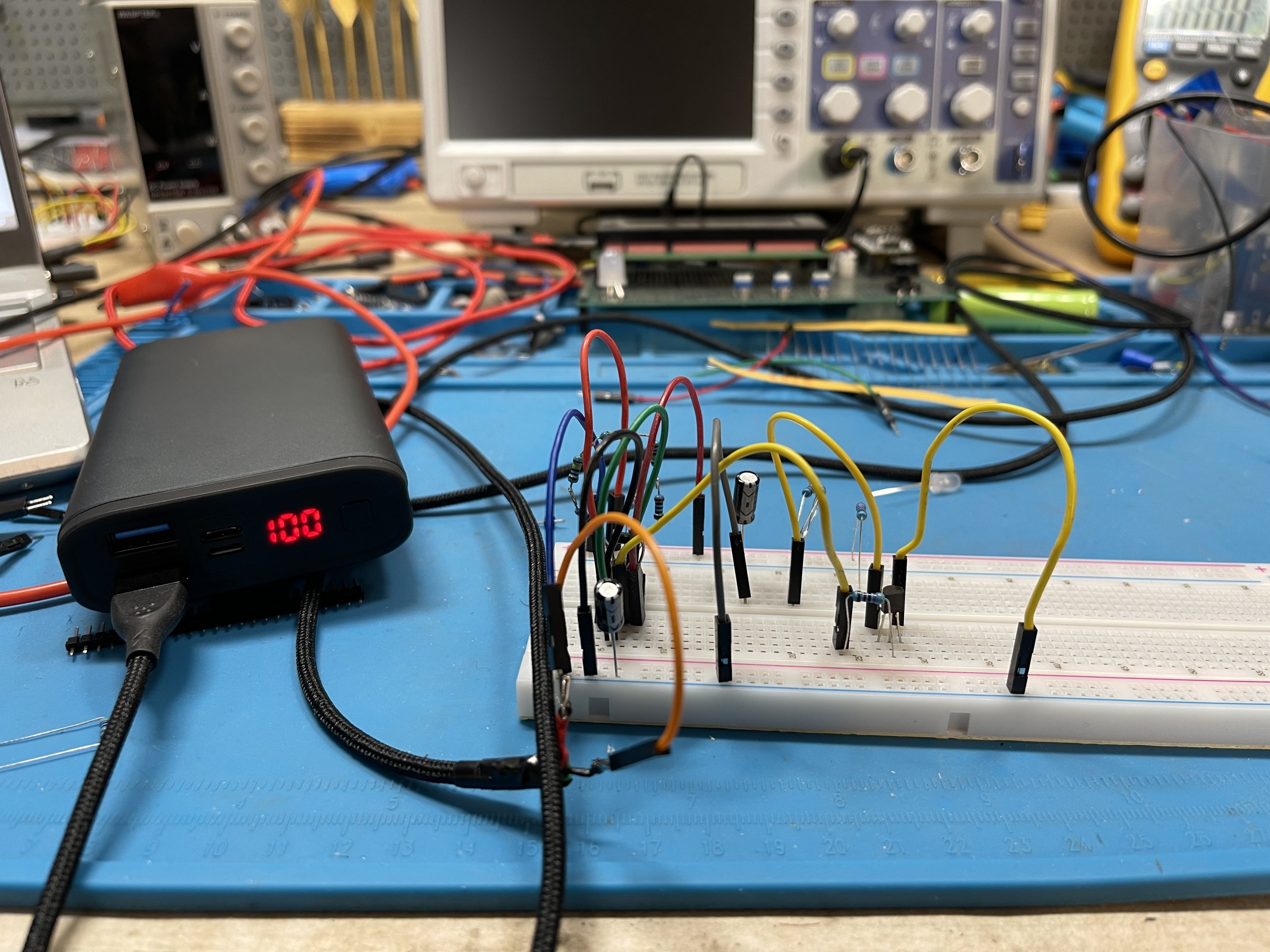

Ut fra dette kunne jeg fikle og regne meg frem til hvilke motstander og kondensatorer jeg kunne bruke i en timer krets hvor jeg brukte en simpel 555 timer.

Jeg fant ut at den slo seg av automatisk etter 30 sekunder hvis det ikke var noe last, og at den trengte rundt 100mA for å holde seg våken konstant. Det vil si en motstand på 50ohm. Jeg kunne egentlig bare koblet denne mellom pluss og minus i parallell, men da hadde jeg jo tappet batteribanken for 100mA konstant.

Jeg lagde isteden en timer krets som gir en puls på 100mA hvert 20 sekund som varer i ca. 1 sekund for å holde den våken hele tiden. I følge min test fungerte dette utmerket. Jeg skal teste og måle litt mer før jeg tegner et koblingsskjema og lager et skikkelig kretskort med SMD komponenter som jeg kan koble rett på en av USB kablene jeg bruker til å lade opp enhetene med en bryter for å slå av/på timeren.

[toreae]

Bruk litt mer en 100mA. Litt fallende spenninger, så er du under 100mA.

[Bjerknez]

toreae skrev (22 minutter siden):

Bruk litt mer en 100mA. Litt fallende spenninger, så er du under 100mA.

Etter mine målinger er 100mA mer enn nok. Jeg klarte også å trigge den med 80mA last, så jeg tror jeg er innafor. Eller kanskje ikke?
