Tråden for deg som liker hjemmeelektronikk og mikrokontrollere

[Bjerknez]

meandmyself skrev (32 minutter siden):

Hvilken spenning takler disse ledningene? Ser mange silikonkabler ikke takler mer enn 300V som gjør at de ikke er brukandes på 230V uheldigvis.

Aner ikke, men det er vel ingem som bruker silikonkabler i 220V nettet? Det ville i mine øyne vært livsfarlig da isolasjonen er alt for skjør til det. Til slikt bruker man installasjonskabler.

silikonkabler brukes på trange steder og eller stder hvor mye bevegelighet trengs. Som feks. Under skallet på RC biler, som korte kabler til batterier og feks. Til intern bruk i kabinetter etc.

[Bjerknez]

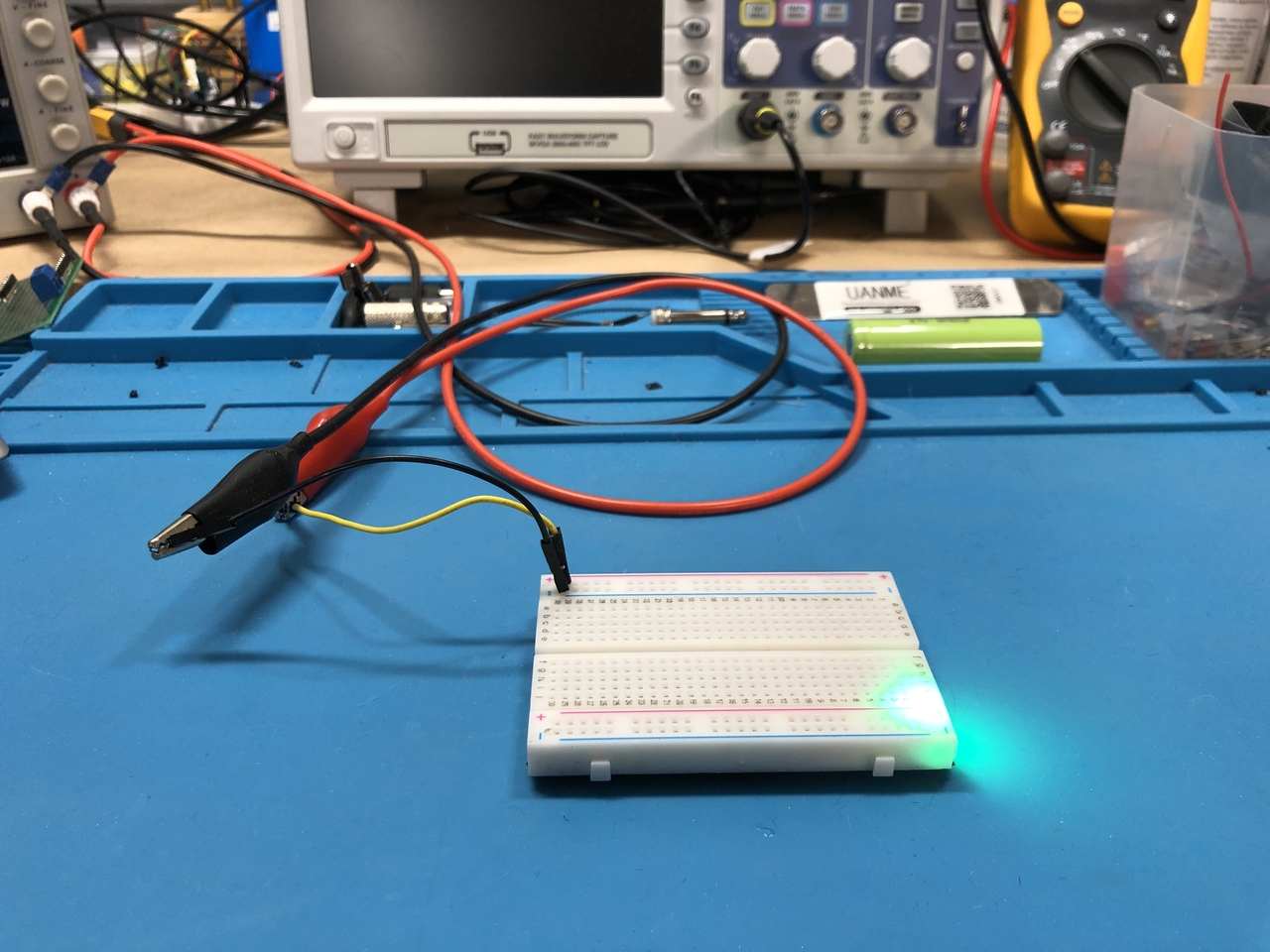

I dag har jeg bygget inn en liten indikator LED som lyser opp når jeg gir power til breadboardet

[Bjerknez]

Byttet ut den gamle lysbryteren med denne i dag, som jeg fant langt nede i en skuff hvor den sikkert har ligget og rustet noen år. Den fikk en liten runde med stålbørste og litt lakk og nå ser den nesten ny ut igjen.

Den gamle bryteren ble byttet ut da den hadde sprukket.

[Jelleper]

..







Endret 19. mai 2021 av Jelleper

[Bjerknez]

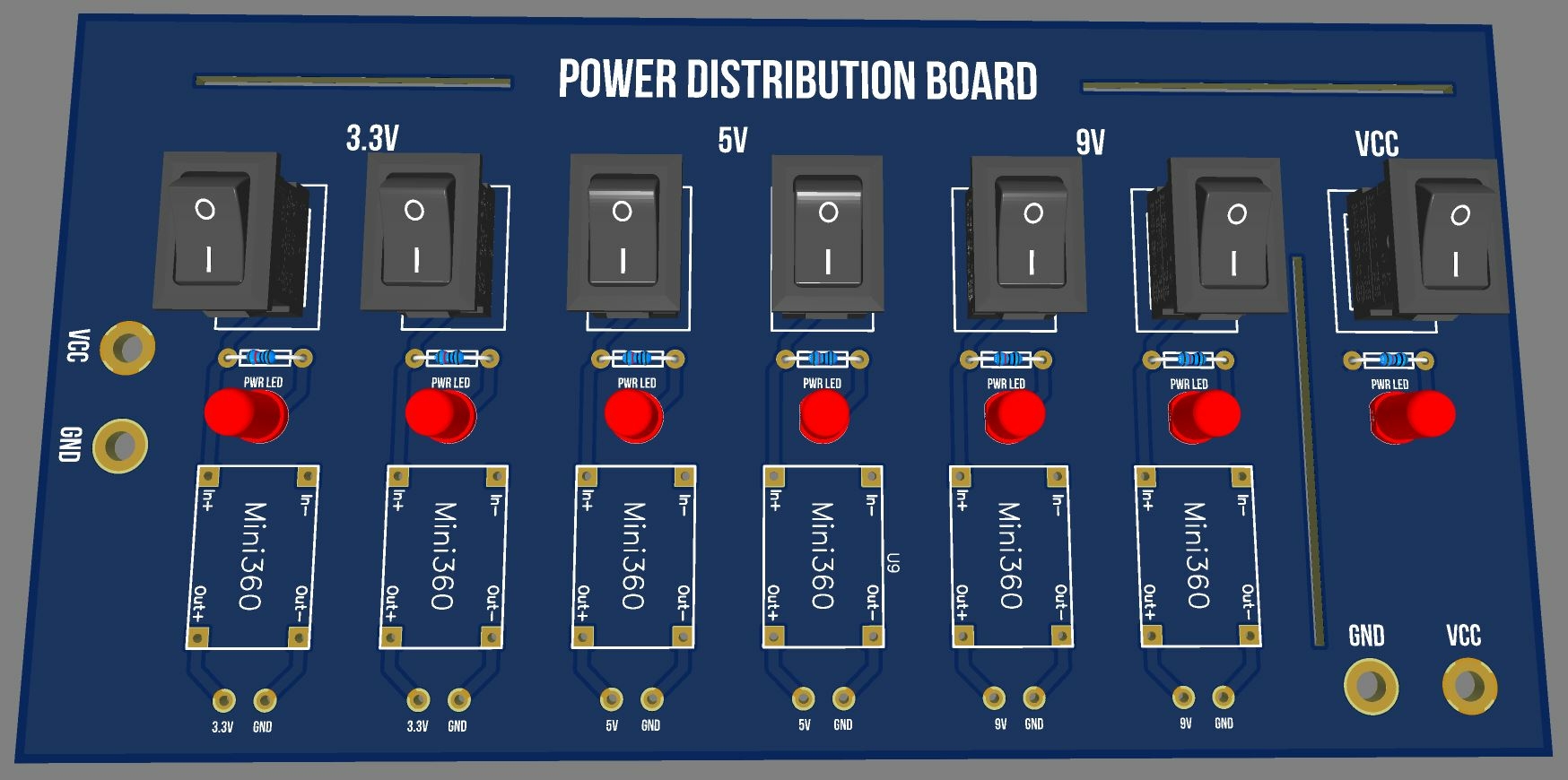

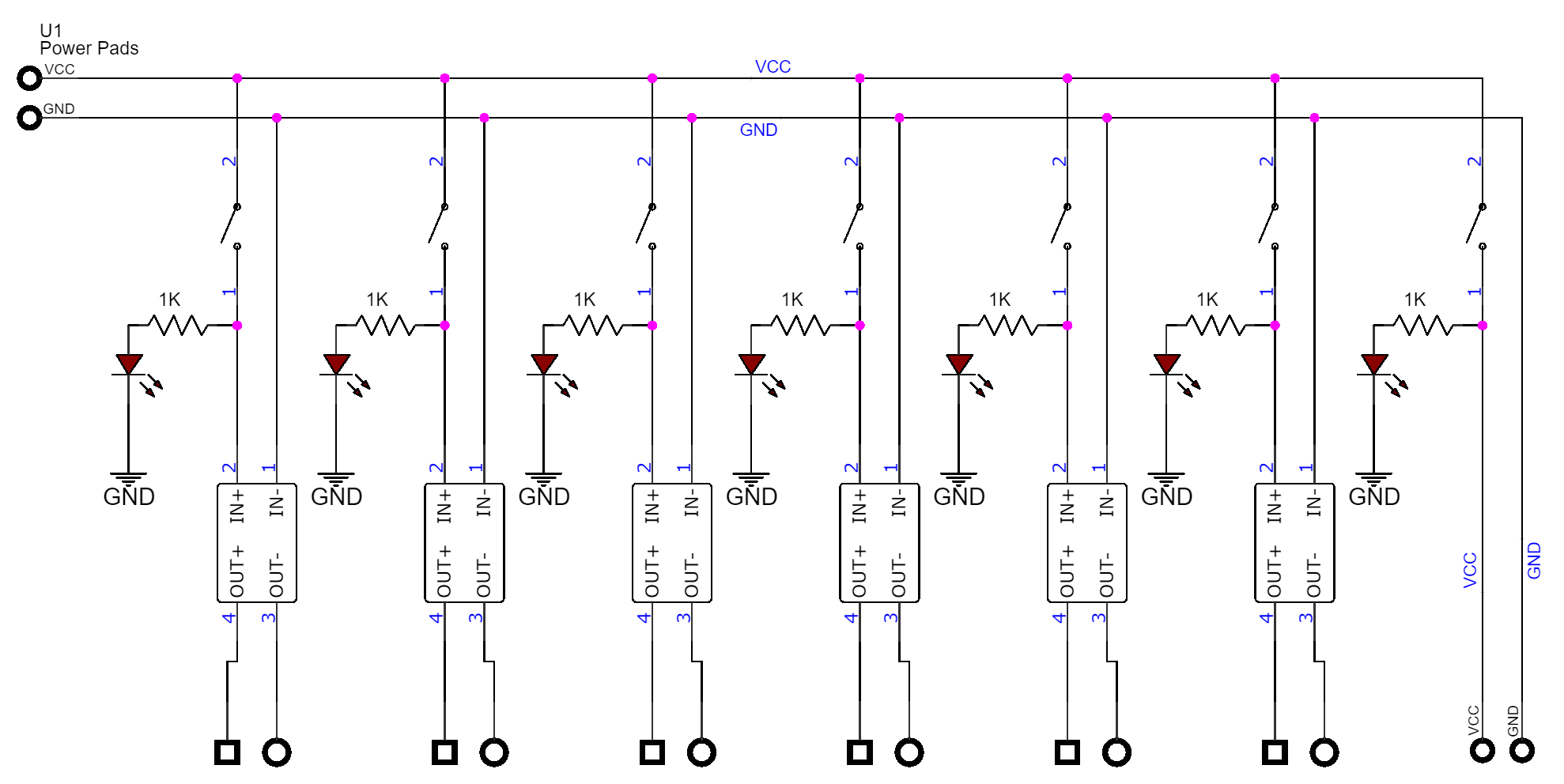

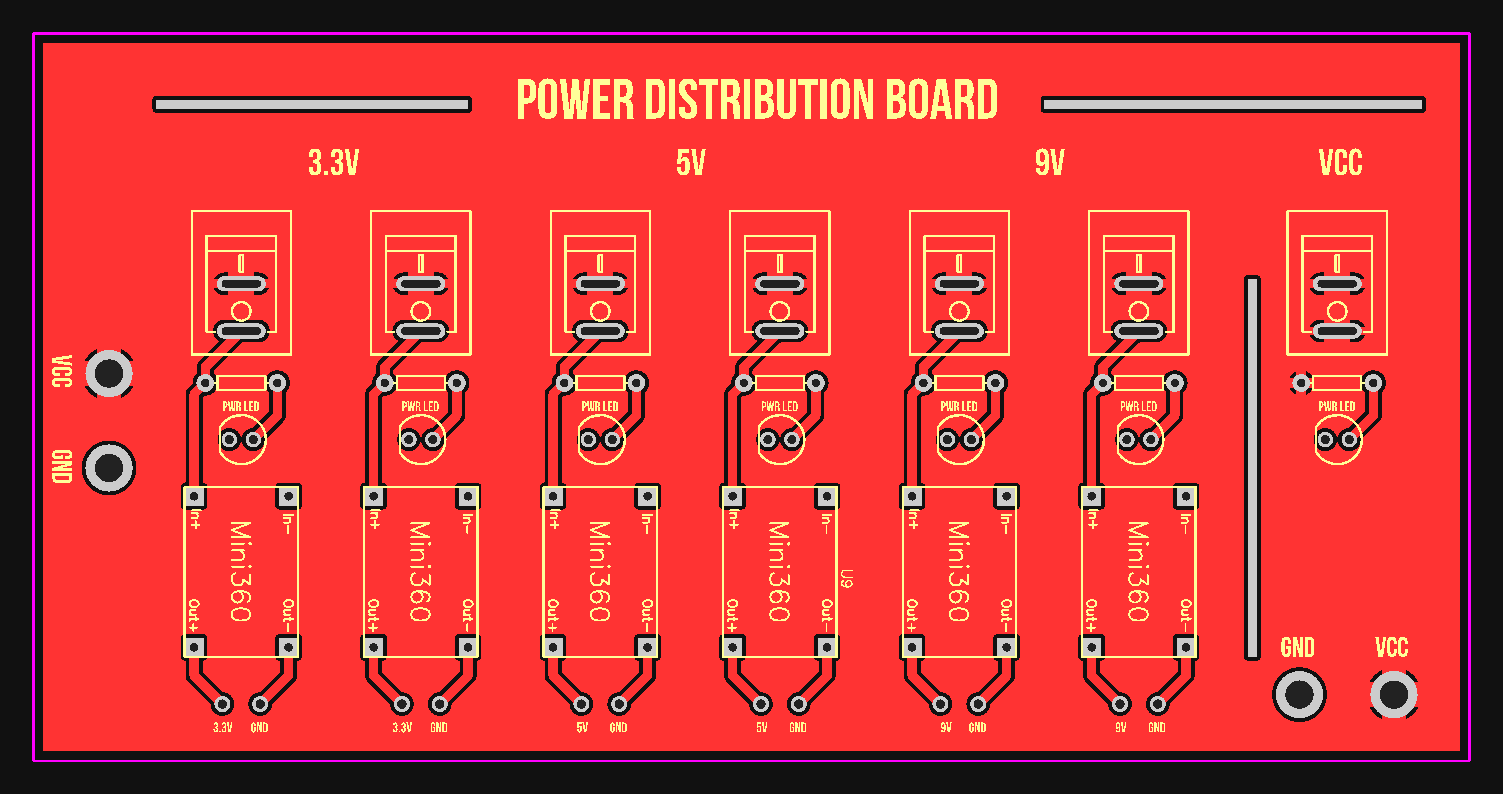

Denne uken har jeg laget meg et kretskort som kommer til nytte på benken i furtebua. Det er et lite "power distribution Board" hvor man gir feks. 12-24V inn og tar 3.3-25V ut. Kjekt å ha når man skal lage test kretser etc. med Arduino og andre mikrokontrollere.

Planen er å bestille disse kretskortene fra JLCPCB når jeg er ferdig.

Her er det foreløpige designet:

[Bjerknez]

Siden min ett år gamle Stanley Fatmax 50L luftkompressor ble gitt bort i går grunnet VELDIG mye fustrasjon helt siden dag en og etter flere bytter og reparasjoner så måtte jeg ha en ny.

Den gamle (som kun er ca. ett år gammel og svært lite brukt) var så elendig at jeg annså den som ubrukelig selv rett etter første stempeslag. Aldri om jeg skal ha en Stanley kompressor igjen.

Jeg tok sjansen og kjøpte meg en Meec 50L 10bar 2200W kompressor på Jula i går og så langt ser det faktisk ut til at den klarer og holde på trykket. Den gamle fikk jeg aldri helt tett.

Er vel ikke akkurat noen "Mercedes" dette heller muligens, men den er hakket kraftigere enn den jeg hadde og den ser ut til og klare og holde trykket oppe over natten og da anser jeg den som tett nok. Den skal stort sett kun brukes til diverse renblåsing i kjelleren samt til dykkert pistol. Jeg kommer også til å bruke den ett par ganger i året til å legge om hjul på bilen.



[Bjerknez]

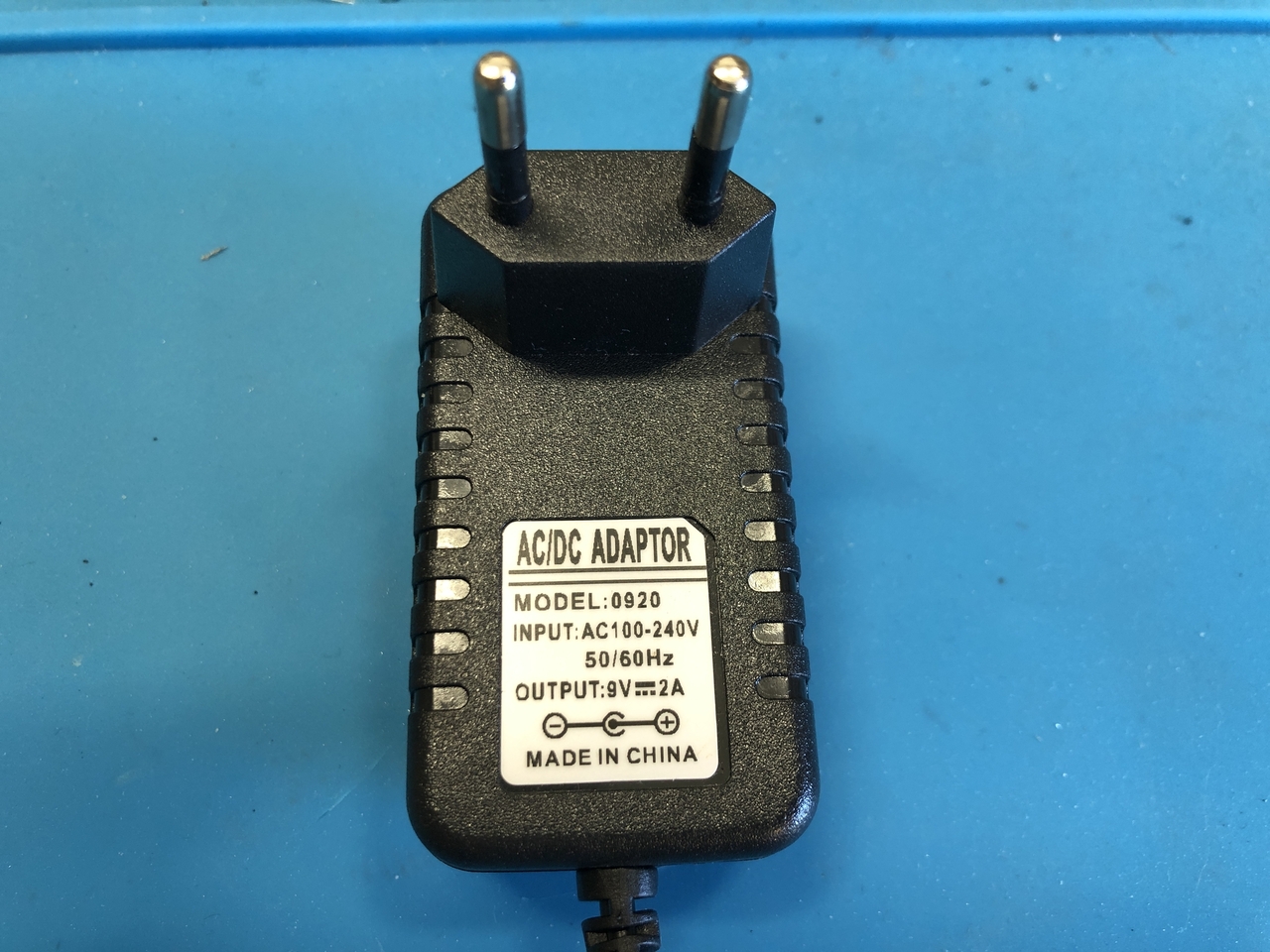

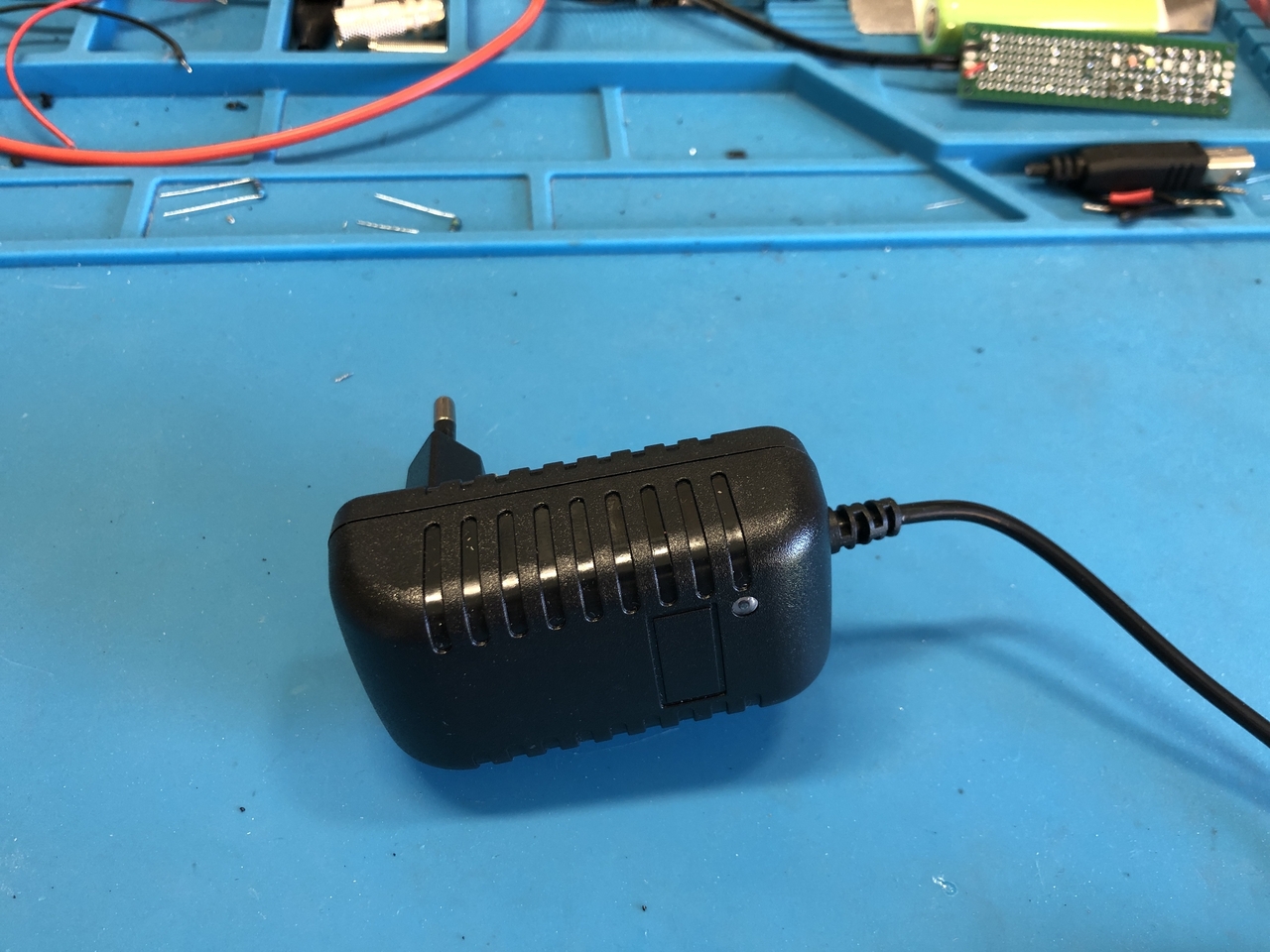

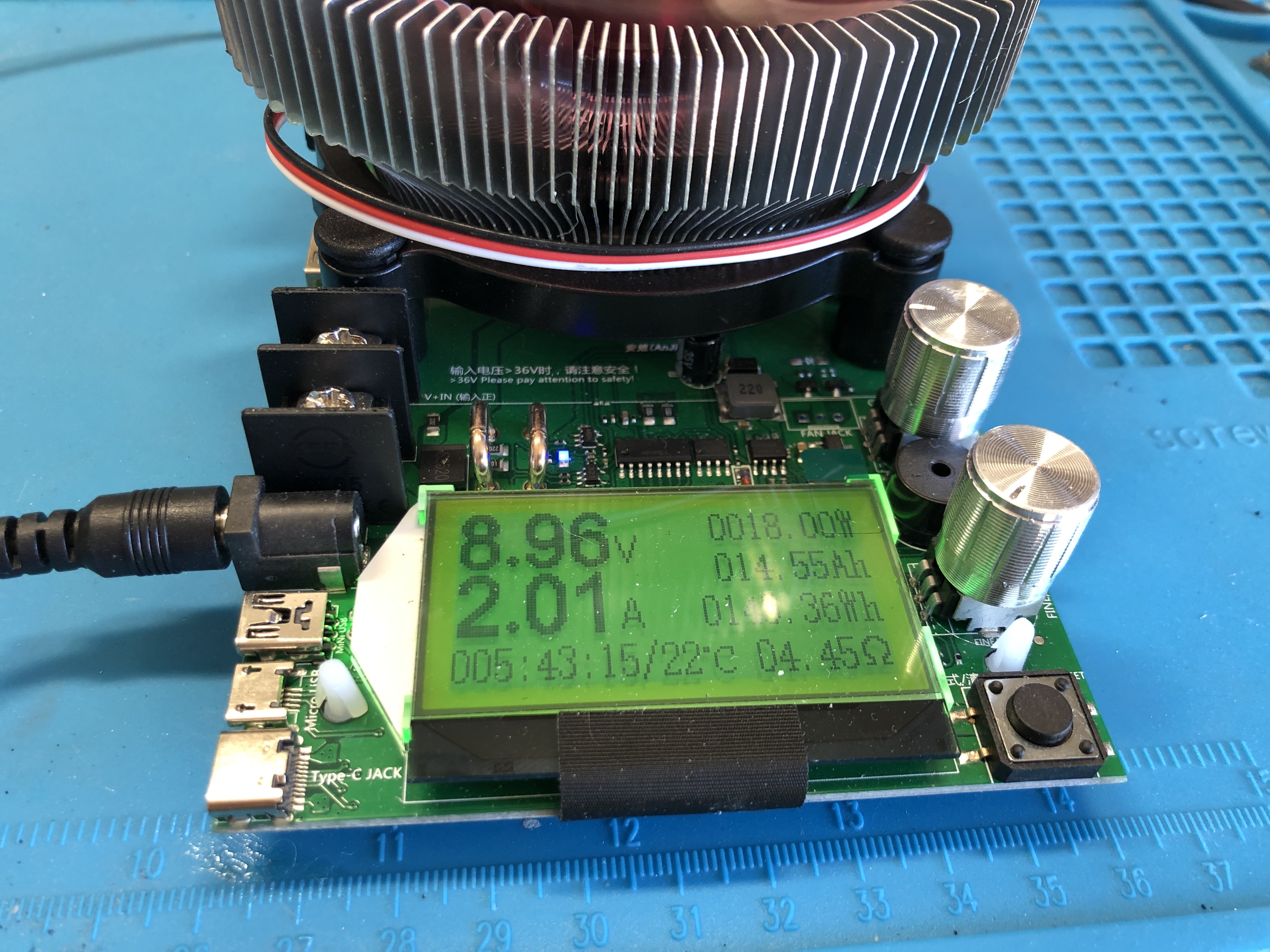

I dag fikk jeg 10Stk 9V 2amp adaptere i posten fra AliExpress som jeg synes er kjekke og ha til å gi strøm til ferdige prosjekter. Selfølgelig har dem blitt testet og målt og dem holder det specs lover. 136mV peak to peak ved full last vil jeg si er mer enn godkjent og dem tålte 2 ampere last i vertfall 2 timer. Boksen ble litt varm, men ikke noe "farlig" varm etter min mening.







[arne22]

Skal tro om det er mulig å kjøpe noe billig utstyr for elektropneumatikk? Da kunne man jo lage mye rart med en mikrokontroller, litt programmering og elektropneumatikk.

Edit:

Hvis man bare klarer å formulere spørsmålet, så finner man jo svaret ved hjelp av Google. Ser at det er en del billige ventiler med 24V styring. Hvis man lar mikrokontrolleren styre et rele vha 5V og så lar releet styre 24V spenningen, så kan man egentlig lage hva som helt av elektropneumatikk. Har foreløpig bare funnet styreventilene, det behøves jo også aktuatorer.

 https://no.rs-online.com/web/c/pneumatics-hydraulics/pneumatic-valves/pneumatic-solenoid-valves/?sort-by=P_breakPrice1&sort-order=asc&pn=1

Edit 2:

Her fant jeg også noen arbeidssylindre sortert fra billigste:

https://no.rs-online.com/web/c/pneumatics-hydraulics/pneumatic-cylinders-actuators/pneumatic-piston-rod-cylinders/?searchTerm=pneumatic acrtuators&sort-by=P_breakPrice1&sort-order=asc&pn=1

https://no.rs-online.com/web/p/pneumatic-piston-rod-cylinders/4358808/

Dette var ikke så dyrt som jeg hadde trodd. Skal tro om man kan kjøpe enda billigere i utlandet?

Endret 29. mai 2021 av arne22

[Bjerknez]

Ja, man kan jo lage det meste med mikrokontrollere. Mikrokontroller er jo egentlig bare en "dum" enhet som slår av/på signaler. Den "vanskelige" delen blir å omvandle signaler til faktisk power som trengs. Et solid state rele eller en Mosfet hvis man vil styre hastigheten  eller et vanlig rele hvis man bare vil slå ting av/på.



[arne22]

Har laget en del saker og ting med PLS + pneumatikk + hydraulikk tidligere. Hydraulikk gir mye søl og det er dyrt og det kan være litt farlig å jobbe med, så det er ikke så godt egnet. Stempel eller lineæraktuatorer for pneumatikk er "renslige" og lette å jobbe med. Ikke så veldig mye krefter men lett å få til å virke. Prøvde med å koble releer til mikrokontrolleren nå nylig og så la den styre diverse 230V utstyr, inklusive kontaktorer og frekvensomfomere med 3-fase motor, og det fungerte ypperlig. Kom i tanker om at det ville vært interessant å få til noe opplegg med mikrokontroller + rele + elektropneumatikk på ett eller annet tidspunkt, litt senere. Ble litt inspirert av kompressoren et par poster over. Har brukt tilsvarende kompressor til elektropneumatikk styrt av PLS  tidligere, og det har fungert OK.

Endret 30. mai 2021 av arne22

[Bjerknez]

Kjøpte meg punktsandblåser pistol på Biltema her om dagen for å teste den ut. DET var et kjøp jeg ikke angrer på nå! Nå er ikke kompressoren jeg kjøpte (som kanskje er en av de kraftigste man får tak i som fungerer fra vanlig stikkontakt (220V) akkurat best egnet til sandblåsing, men faktisk gikk det ganske fint å sandblåse med den.

Bakdelen er at man bør stå ute når man sandblåser med en slik punktsandblåser, men til mine småprosjekt holder dette i massevis

Med blåsesanden fra Biltema synes jeg faktisk den kanskje var litt FOR effektiv på de metalldelene jeg testet på, som var en ruten skiftenøkkel og et metall lokk til en veldig gammel strømbryter.

Jeg var ferdig med å sandblåse hver enhet før kompressoren måtte fylle på mer trykk, og rusten ble fjernet fortere enn svint. Det ble til og med små groper i metallet under. Jeg tror kanskje jeg må finne sand som er litt finere, for det sandet fra biltema virket ganske brutalt egentlig...

Jeg kjøpte meg også en mini sliper til kompressoren som skal erstatte dremelen jeg har. Fordelen med sliperen til kompressoren er at den er langt mindre og mer hendig og har mer krefter enn dremelen jeg har. Kompressoren klarer også AKKURAT og levere nok luft til å holde denne gående non stop.

Jeg kjøpte også en hakket større rettsliper til kompressoren, men denne ble nok litt for lufttørst. Den kostet kun 199,- så jeg beholder den, men er nok ikke den jeg kommer til å bruke mest.

Alt i alt kan jeg si at jeg er fornøyd med kompressoren fra Jula så langt og den er langt bedre enn Stanley kompressoren jeg kjøpte på Megaflis for ett år siden. Den jeg har nå fra Meec holder helt tett og den bråker også hakket mindre.

Her er et bilde av skiftenøkkelen som var veldig rusten før jeg sandblåste. Slik så den ut etter ca. 30 sekunder:



[Bjerknez]

Kjedet meg litt i går kveld og tenkte jeg skulle lage meg et LED lys med "angel eye" effekt av to vanlige 5mm LED dioder.

Alt man trenger av materiale til dette er krympestrømper i to forskjellige størrelser, en gjennomsiktig slange med innvendig diameter på 5mm, litt superlim samt noen ledningsstumper, varme for å krympe strømpene, loddebolt, loddetinn etc.

Dette var bare et første forsøk, så jeg la ikke all ære i jobben, men jeg skjønner hvordan det gjøres nå og jeg gjorde ett par småblemmer som jeg lærte litt av og som vil gjøre det enklere neste gang.

Grunnen til at jeg ville lage dette var at jeg da kan lage meg et ledlys som feks. kan vise flere forskjellige status ved at man kan endre farge på den ytre ringen og hovedlyset hver for seg for å indikere forskjellige nivåer hvis man feks. bruker mikrokontrollere.

På bildet under har jeg kun brukt to LED dioder med fast farge, men man kan jo også bruke RGB dioder og leke seg litt med effekter etc

[Bjerknez]

Jeg vil bare minne om at meningen med denne tråden er også at andre skal bidra med sine prosjekter. Det trenger ikke å ha med mikrokontrollere å gjøre, men alt man driver med innen elektronikk. RC, Droner, kobling av elektrisk annlegg i bilen etc. Alt som har med elektro og gjøre.

Hadde vært artig å sett litt hva andre driver med også, så det ikke bare blir meg som poster i denne tråden

[Bjerknez]

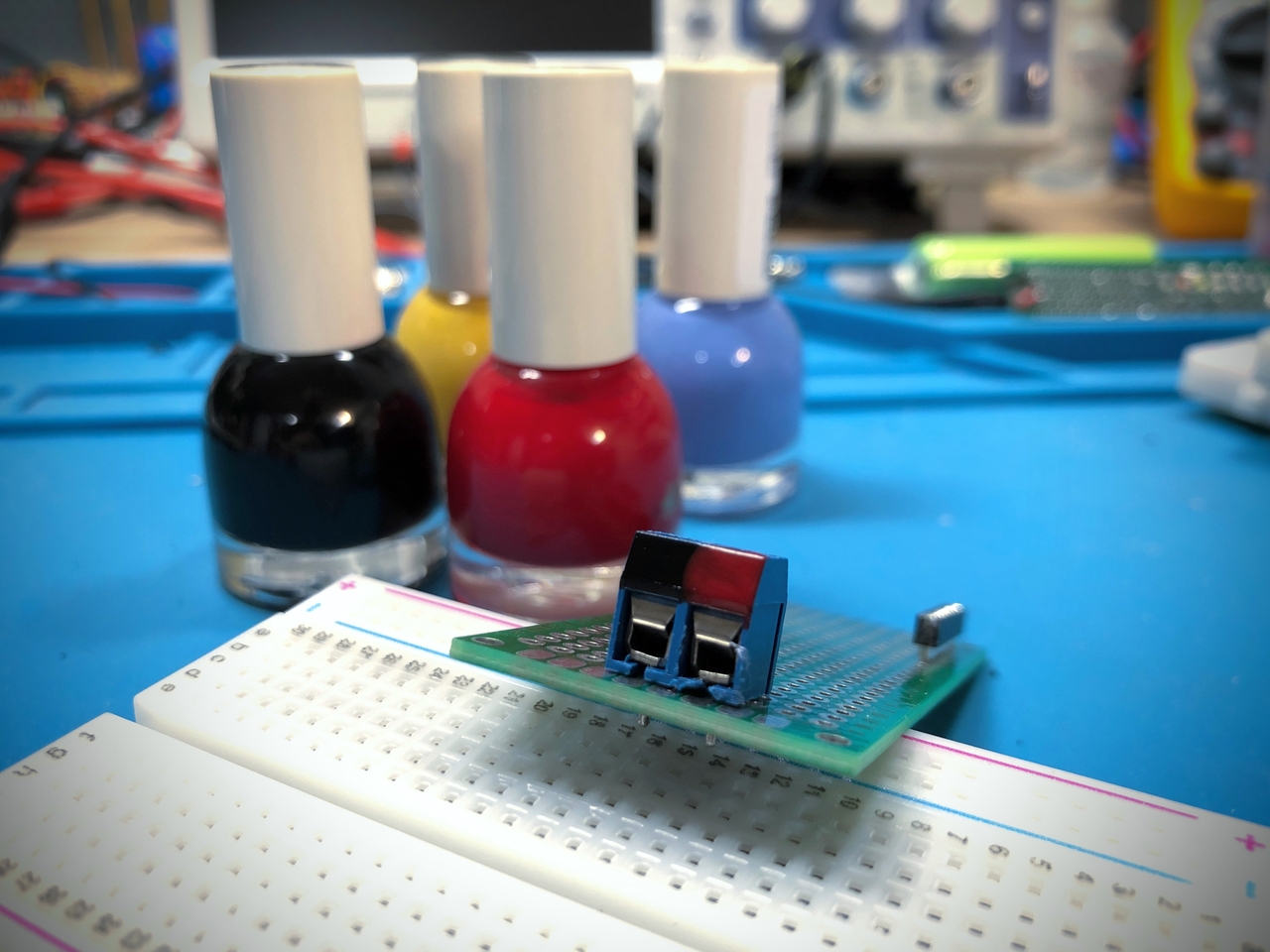

Noen ganger må man tenke litt ut av boksen når man driver med hjemmelektronikk hvor man bygger egne kretser etc. En av tingene jeg savnet var å kunne merke disse kontakt terminalene med tanke på hva som er pluss og minus. Jeg har prøvd med tusj, noe som ikke funker optimalt da det ikke sitter godt nok på hardplast etc.

Så hva gjør man da? Da tyvlåner man neglelakk fra madammen. Neglelakk tørker ganske fort, legger ett dekkende lag på ett strøk og en flaske neglelakk varer veldig lenge.

[Kahuna]

Bjerknez skrev (3 timer siden):

Noen ganger må man tenke litt ut av boksen når man driver med hjemmelektronikk hvor man bygger egne kretser etc. En av tingene jeg savnet var å kunne merke disse kontakt terminalene med tanke på hva som er pluss og minus. Jeg har prøvd med tusj, noe som ikke funker optimalt da det ikke sitter godt nok på hardplast etc.

Så hva gjør man da? Da tyvlåner man neglelakk fra madammen. Neglelakk tørker ganske fort, legger ett dekkende lag på ett strøk og en flaske neglelakk varer veldig lenge.

Smart! 👍

Jeg tror jeg skal prøve det trikset på tastaturet jeg skriver på nå. Det har såkalt 'nordisk' layout, det vil si at ø- tasten også er merket med 'æ' og 'ö'(motsatt med æ-tasten). Jeg har forsøkt å maskere de ubrukte symbolene med svart tusj men det virker dårlig, kanskje negllakk er bedre.


[Professor Balthazar]

Har fått meg en ny leke, Seeeduino XIAO og tenkte denne kunne programmeres fra programmet Arduino 1.8.15, men der finner jeg ikke dette kortet. Ser på YouTube at programmet Circuit Python blir nevnt, men fikk ikke installert dette. Noen som har lekt med dette kortet og har lyst å hjelpe med i gang?

[arne22]

4 hours ago, Kahuna said:

Jeg tror jeg skal prøve det trikset på tastaturet jeg skriver på nå.

Kjempeide. Hvem hadde vel trodd at jeg noen gang skulle kjøpe inn svart negle-lakk?!

[Bjerknez]

arne22 skrev (Akkurat nå):

Kjempeide. Hvem hadde vel trodd at jeg noen gang skulle kjøpe inn svart negle-lakk?!

Ditto.

følte meg ikke veldig mandig når jeg sto i kø på Hennes & Mauritz med fire neglelakker i hånden. Enda mindre mandig følte jeg meg når damen bak kassen spurte om jeg var medlem...

Heldigvis lenge mellom hver gang...

[Bjerknez]

Professor Balthazar skrev (3 timer siden):

Har fått meg en ny leke, Seeeduino XIAO og tenkte denne kunne programmeres fra programmet Arduino 1.8.15, men der finner jeg ikke dette kortet. Ser på YouTube at programmet Circuit Python blir nevnt, men fikk ikke installert dette. Noen som har lekt med dette kortet og har lyst å hjelpe med i gang?

Testet dette?
https://wiki.seeedstudio.com/Seeed_Arduino_Boards/

[arne22]

3 hours ago, Professor Balthazar said:

Har fått meg en ny leke, Seeeduino XIAO og tenkte denne kunne programmeres fra programmet Arduino 1.8.15, men der finner jeg ikke dette kortet.

Har jo ikke prøvd denne leken, men Googlet litt. Fant en webside som forklarer at Arduino IDE behøver noen tillegsmoduler for å støtte leken. Troverdig webside, tror jeg. (Hvis jeg ikke forveksler den med en annen.)

https://dronebotworkshop.com/seeeduino-xiao-intro/
