Tråden for deg som liker hjemmeelektronikk og mikrokontrollere

[Mr. A]

For fremtidig utforskning med kontakttyper så anbefaler jeg at du sjekker ut Amphenol AT / Deutche DT. De er ufattelig robuste og vanntette "små" kontakter som fåes i forskjellige pin konfigurasjoner. Kontaktene lages altså av to forskjellige produsenter men er kompatibel med hverandre.

Har ikke fått lekt så mye med dem enda, men de virker veldig solid og godt konstruert, og pinnene virker å være av god kvalitet.

[Bjerknez]

Hvor får man kjøpt disse? Ser ikke ut til at dem har dem på AliExpress og finner dem heller ikke (etter mitt noe raske søk) i noen norske butikker?

Det jeg derimot liker med XT koblingene er at dem er uhyre enkle i bruk. Man bare lodder på ledningen liksom. De SuperSeal kontaktene jeg brukte er veldig gode og virker utrolig "taighte". Er vel typiske slike kontakter man finner i motorrommet på biler etc. Men disse blir jo så klart overkill til random bruk.



Endret 16. desember 2020 av Bjerknez

[Mr. A]

Man finner dem ofte hos butikker som selger utstyr til bil da de brukes til ledbarer og ekstralys. Kvaliteten er milevis over "superseal" kontaktene man får fra biltema, men de koster litt. Fant de her for rundt 60 kroner per stykk. Er ikke akkurat pluggen man bruker for alle prosjekter, men kanskje heller noe man bruker på spesielt værutsatte koblinger.

[Bjerknez]

Mr. A skrev (7 minutter siden):

Man finner dem ofte hos butikker som selger utstyr til bil da de brukes til ledbarer og ekstralys. Kvaliteten er milevis over "superseal" kontaktene man får fra biltema, men de koster litt. Fant de her for rundt 60 kroner per stykk. Er ikke akkurat pluggen man bruker for alle prosjekter, men kanskje heller noe man bruker på spesielt værutsatte koblinger.

Har du testet "SuperSeal" pluggene? Hva var det som ikke holdt kvalitetsmessig med dem siden du mener at de pluggene du linker til er "milevis" over?

Mitt inntrykk er vertfall at SuperSeal kontaktene virker veldig solide. Men krever jo litt teknikk og riktig utstyr for å få dem sammen skikkelig. Altså ikke kontakten man bruker som en "allrounder".

Der tror jeg XT/MR kontaktene jeg nevnte er langt bedre.

RC miljøet verden rundt bruker stort sett nettopp disse og det lover jo godt. XT30 serien skal være god for 30 ampere og XT60 serien for 60 ampere etc. Flere har også testet dette og dem skal klare dette. Kanskje ikke over tid, men til hobbybruk i kjellern virker dem vertfall solide til de fleste oppgaver.

men ja, dem er litt dyre... selv i Kina.

Endret 16. desember 2020 av Bjerknez

[Mr. A]

Kvaliteten på "superseal" virker laber. Kan hende jeg fikk en dårlig batch, men plasten tålte ikke minusgrader og ble sprø.Terminering av pluggene er også som du sier noe knotene, noe som er et stort minus i mine øyne når man står i 10 minusgrader under panseret på en bil og prøver å bli ferdig.

Deutsch DT kontaktene har ikke dette problemer da området der krympen ender opp inni pluggen ikke er i nærheten så trangt.

Som sagt, ikke en kontakt man kjøper bøttevis av da de koster litt, men absolutt verdt det for enkelte prosjekter.

[Bjerknez]

Mr. A skrev (1 minutt siden):

Kvaliteten på "superseal" virker laber. Kan hende jeg fikk en dårlig batch, men plasten tålte ikke minusgrader og ble sprø.Terminering av pluggene er også som du sier noe knotene, noe som er et stort minus i mine øyne når man står i 10 minusgrader under panseret på en bil og prøver å bli ferdig.

Deutsch DT kontaktene har ikke dette problemer da området der krympen ender opp inni pluggen ikke er i nærheten så trangt.

Som sagt, ikke en kontakt man kjøper bøttevis av da de koster litt, men absolutt verdt det for enkelte prosjekter.

Jeg har ikke testet dem i minusgrader, så mulig du har rett der. Det krever som nevnt litt teknikk og få sammen kontakten, samt en spesiell kabelskotang, men å holde på med disse under panseret midtvinters er nok ikke gunstig.

Mulig det er forskjellige kvaliteter på disse, da jeg opplever plasten på de jeg har som "elastisk" og robust. Men det er da i 15 plussgrader....

SuperSeal kontaktene er jo halve prisen av de du linker til da? Så må man huske at dem også er vanntette (eller vertfall skal være det).

[Bjerknez]

OJ.. ser nå at kontakten du linker til koster 60'ish kroner pr. del. Altså over 100-lappen for en komplett kontakt(!!) Det er jo bare hårreisende spør du meg å alt for dyr til å kunne kalles an allround kontakt til hobbybruk.

I mitt hode er fortsatt XT kontakten den beste allrounderen, men også denne litt dyr. Dog får man 5 par (fem komplette kontakter) for rundt 40 kroner inkludert frakt fra Kina. Det er innafor spør du meg.

[Mr. A]

Som sagt, ikke en kontakt man bruker til dagligdags, men den er gull verdt når du trenger noe skikkelig som bare funker. Den ekstra kostnaden spiser jeg gladelig mot å stå å fikle med superseal kontakter under panseret i -10 grader når jeg ikke kan jobbe inne på arbeidsbenken i varmen.

Ja XT kontaktene er super, men alt til sitt bruk. XT kontaktene er jo ikke litt vanntette engang, så ikke noe jeg hadde vurdert å bruke om den blir værutsatt. Handler i grunn om å velge rette produktet til rette jobben, og å risikovurdere valget.

[Bjerknez]

Mr. A skrev (1 minutt siden):

Som sagt, ikke en kontakt man bruker til dagligdags, men den er gull verdt når du trenger noe skikkelig som bare funker. Den ekstra kostnaden spiser jeg gladelig mot å stå å fikle med superseal kontakter under panseret i -10 grader når jeg ikke kan jobbe inne på arbeidsbenken i varmen.

Ja XT kontaktene er super, men alt til sitt bruk. XT kontaktene er jo ikke litt vanntette engang, så ikke noe jeg hadde vurdert å bruke om den blir værutsatt. Handler i grunn om å velge rette produktet til rette jobben, og å risikovurdere valget.

Var den kontakten du linket til vanntett?

Husk at hovedgrunnen til den mer "avanserte" koblingen med SuperSeal er jo at den er vanntett.

Kontaktene vi snakker om her er egentlig ikke sammenlignbare noen av dem da dem har forskjellige kvaliteter og bruksområder. Men skal jeg holde en knapp på den beste "allrounderen" så tror jeg det er XT kontakten. Men nå har jeg ikke testet den du linker til, men den faller litt bort grunnet prisen som er hinnsides

[Mr. A]

Ja, Deutsch DT er vanntett. Samme med tilsvarende fra Amphenol AT serien, uten at de trenger å være komplisert å krympe og montere.

For min del så har jeg ikke noen "allrounder" kontakt. Jeg velger det som passer til det jeg jobber med.

Endret 16. desember 2020 av Mr. A

[Bjerknez]

Mr. A skrev (Akkurat nå):

Ja, Deutsch DT er vanntett. Samme med tilsvarende fra Amphenol AT serien, uten at de trenger å være komplisert å krympe og montere.

Ok, det taler jo til dens fordel. Men vi kan vel konkludere med at hverken Supereal eller den du linket til er den beste "allrounderen". Grunnet pris og kompleksitet. men alt til sitt bruk.

[meandmyself]

DT er nærmest standard på ekstralys til bil og anleggsutstyr så vanntett og varig er de. Alt jeg monterer på utsiden av bilen blir koblet med DT. Inni bilen blir det Super seal fra biltema.

[Bjerknez]

Jeg fant den faktisk på AliExpress også.

https://www.aliexpress.com/item/4000835519265.html?spm=a2g0o.productlist.0.0.26f310e4EPEv6R&algo_pvid=39fcbc3a-2204-4e69-831d-7a30b0582524&algo_expid=39fcbc3a-2204-4e69-831d-7a30b0582524-1&btsid=0bb0623e16081602656842545efdc9&ws_ab_test=searchweb0_0,searchweb201602_,searchweb201603_



[Bjerknez]

Jeg ser forøvrig at deutch connectors er minst like "kompliserte" og montere som SuperSeal etter å ha sett noen youtube videoer. Men jeg skal inrømme at deutch pluggene virker som et bedre valg generelt enn Suoerseal siden man kan få dem i flere størrelser samt at det ser ut til at det er lettere og åpne dem igjen for konfigurasjon etc.

Man får dem også på Aliexpress langt langt billigere, noe som er bra

Men siden man kan rlske med seg SuperSeal fra Biltema for en ok pris så må jeg si at generelt sett er begge kontaktene veldig gode.

[Sørlandetsperle]

Hei

Jeg er på utkikk etter en som kan hjelpe meg med en løsning.

Jeg har 2-3 luker i en fuglevoliere som jeg ønsker å styre med mobilen min, via app.

Det jeg tenkte på var at jeg kan bruke Wiz wifi styring og styre en kontaktpunkt. Men jeg trenger da en type stag som kan bevege seg i lukket og åpen posisjon.



Noen ideer?



[Bjerknez]

I dag har jeg ryddet opp litt i ledingene til de to boksene på veggen. Jeg synes det ble litt "rotete" med de røde og sorte ledningene så byttet ut disse med en 2x0.75mm2 kabel. Ikke det største prosjektet, men en fin liten ettermiddagskos i furtebua

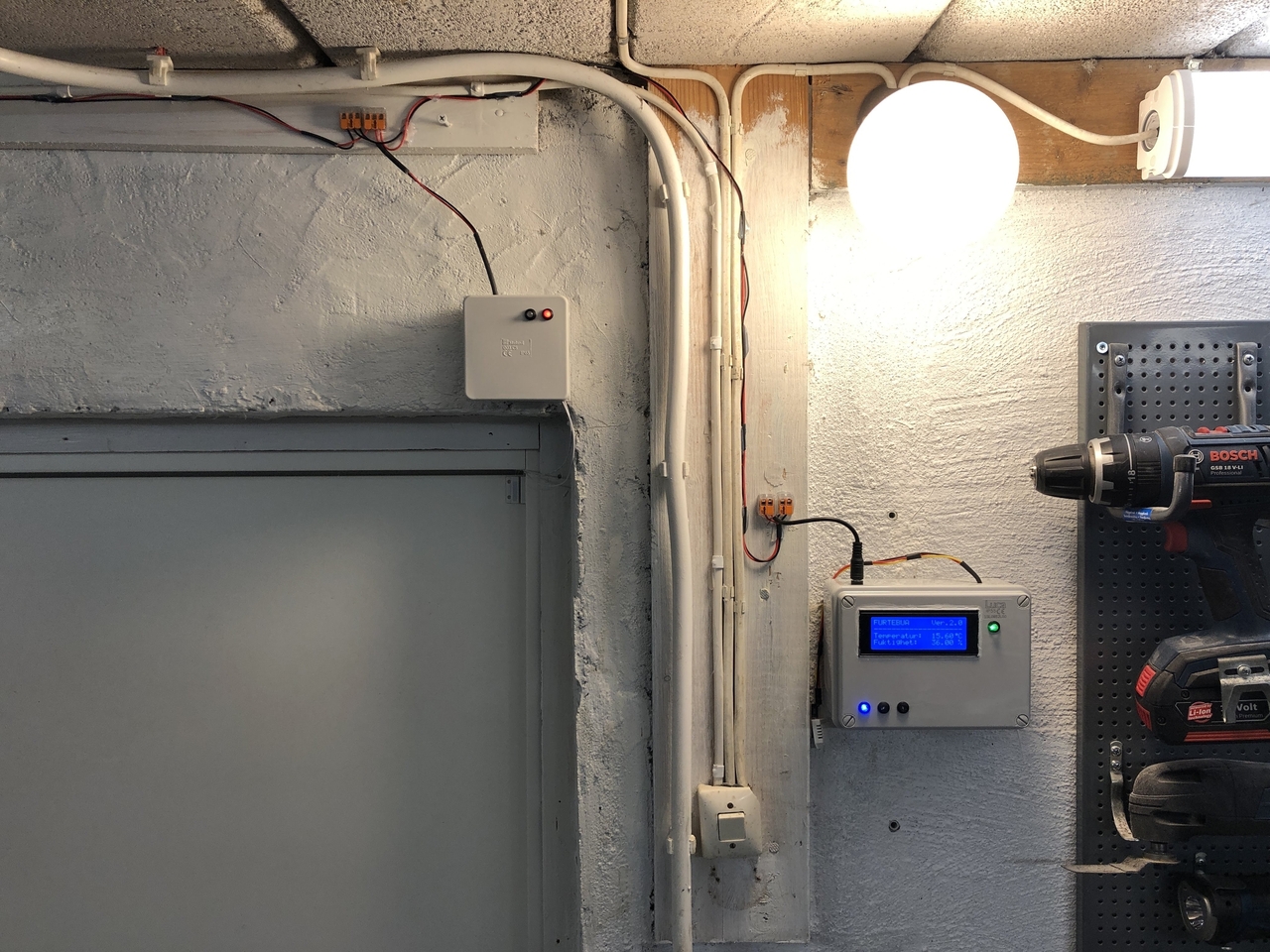

Før:

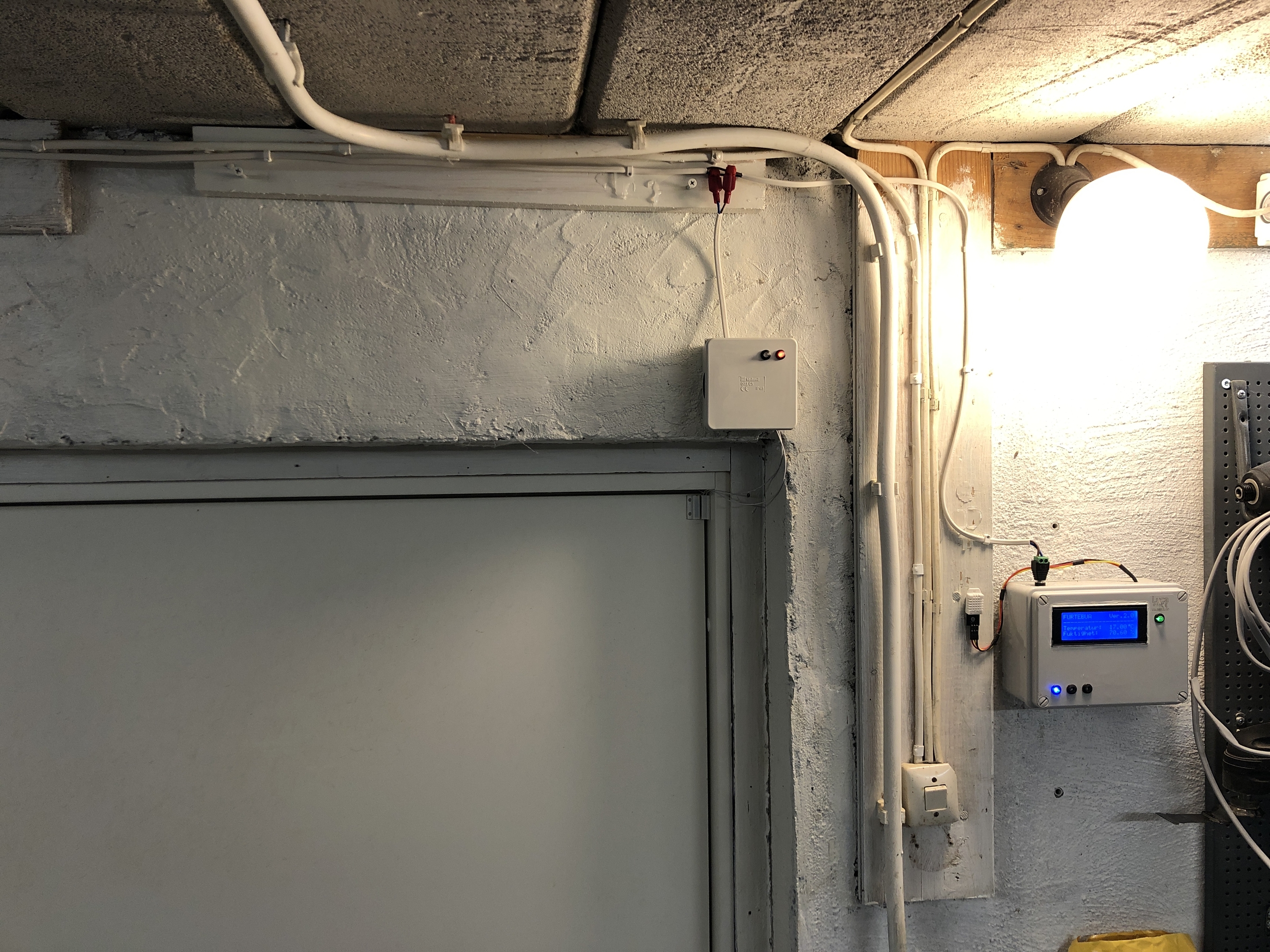

Etter:

[Bjerknez]

Nå er det ganske nøyaktig 8 måneder siden jeg startet med mitt aller første Arduino prosjekt og tenkte da jeg kanskje kunne komme med noen tilbakemeldinger angående bakdeler og fordeler når det kommer til kobling av elektronikk samt enkel programmering etc. som fersking.

For det første så må man ha en faktisk interesse for å sette seg inn i samt lære dette. Hvis du bare skal kjøpe en mikrokontroller for å styre et enkelt prosjekt uten noen videre planer enn dette, så kjøp heller ferdige løsninger. Det vil spare deg for mye tid. En ting er vertfall sikkert. Etter å ha satt meg inn i dette med elektronikk så er det uendelige oppgaver man kan gyve løs på. Det er skikkelig artig.

Så hva er det JEG har møtt på av hindringer underveis eller evt. gjort galt som jeg mener trolig er ganske vanlig?

Bank i bordet. Jeg har til gode og ødelegge en mikrokontroller grunnet feilkobling. Det er nesten utrolig og jeg setter dette på flaks listen min. Jeg er ganske overbevist om at veldig mange gjør denen feilen. Man kobler 5V på jord og omvendt. Ikke livsfarlig dette selvsagt, men irriterende hvis man var midt i et prosjekt og kun hadde EN mikrokontroller etc.

Dette gir grunnlag for neste punkt på listen over hva man vill oppleve som motgang. Nemlig å mangle verktøy/deler/sensorer/mikrokontroller etc. når man så sårt trenger det. Jeg har ikke tall for hvor mange ganger prosjektene mine har stoppet opp fordi jeg mangler ett eller annet.

Derfor handler jeg fra AliExpress og sparer masse penger. men man må planlegge litt, da det tar tid og sende varer over dammen til lille Norge. Trenger du en spesiell kontakt eller 2 meter ledning, så ikke kjøp EN kontakt og nøyaktig 2 meter ledning. Du vil komme til å trenge mere når interessen stiger og du vil lage andre ting.

Kjøp ti ganger så mye som du tror du trenger. Om man betaler 5 kroner eller 50 kroner spiller liten trille. Sett det på hobby budsjettet og trøst deg med at hobbyen er ganske rimelig i forhold til andre hobbyer.

Man vil GARANTERT trenge hjelp til kodingen av mikrokontrollere. Spesielt hvis man skal ha noe som er litt mer komplekst. Nå har jeg laget så mange forskjellig prosjekter som styrer forskjellige sensorer etc. at jeg har begynt å plukke kode fra diverse prosjekter som jeg vet virker og pynte litt på disse.

Så hva slags utstyr mener jeg etter å ha drevet med dette i ca. 8 måneder man MÅ ha for å drive med litt hjemmeelektronikk? Altså nå tenker jeg på verktøy og ikke deler.

En justerbar strømforsyner er et absolutt must. Her får man billige og dyre. Det er ingen grunn til å kjøpe noe dyrt her til hjemmebruk. med kjøp den som har fått mange gode reviews og mange salg på AliExpress. Det gjorde jeg og min funker upåklagelig.

Du trenger en PC/Laptop til programmeringen etc. Her trenger du ikke noe fancy i det hele tatt. Jeg bruker en 8 år gammel laptop med ødelagt batteri som jeg "arvet" etter min far som også var billig for 8 år siden. Den fungerer utmerket. Men strømmen må stå i hele tiden da. Ikke noe krise for min del.

Du trenger selvsagt avbitere, elektroskruhjern (slike små i forskjellige størrelser), kabelavmantle, noen tenger og gjerne ett sett med pinnsett. Hold deg unna presisjonsavbitertangen til Knipex. Den suger hesteballe. jeg har hatt to slike og dem er så bløte i stålet at det blir hakk i dem allerede ved de første kuttene. Den klarer feks. ikke å kutte komponentbein uten å få hakk i eggen. Den jeg kjøpte på Clasern med navn Cocraft har jeg hatt i 8 år og den er like god.

Så trenger du selvsagt en skikkelig loddebolt. Alt vil funke, men invester i en skikkelig en. Ingen grunn til å kjøpe Weller til flere tusen kroner. Den jeg har kjøpte jeg på AliExpress og heter Ksger og har fått veldig mye god omtale. Tror jeg betalte 600 kroner for min loddestasjon. TS100 er også utrolig bra, men for min del liker jeg ikke ergonomien vedrørende det at jkeg må legge den fra meg på et bord etc. Den er også veldig liten. men til arbeid i felten er denne helt superb.

Når det gjelder å sette seg inn i Arduino så trenger du et kitt. Gjerne et kitt med tutorials og veiledninger som forklarer alt vedrørende basic koding og gir deg prosjekter etc. Det var vertfall der JEG startet og angrer ikke på det. Det første man lærer er å få en LED diode til å blinke via en kode. YEY!!

Du vil nok også på sikt trenge en drøss med kabler samt kobbertråd. Jeg har erfart at for intern bruk i bokser etc. hvor spenningen ligger rundt 1 ampere eller under, så er 22AWG kabler i silkon det beste. Man kan gjerne bruke tykkere kabler også, men det blir fort trangt og tykkere kabler blir stivere etc.

Du trenger heller ikke å kjøpe kabler med alle regnbuens farger. Vær konsekvent og bruk sort for jord, rød for pluss og feks. som meg, gul til signal.

For utvendig kabling for å gi strøm til det du skal styre kan du som oftest bruke vanlige lampettledninger (0.5-0.75mm2). Det man må huske på ved bruk av forholdsvis tynne kabler er at man mister en del volt hvis kablene blir lange. Det er ikke SÅ farlig hvis man driver med 12V og oppover kanskje, men med 3-5V så skal det ikke mange meterene til.

Du kommer også til å takke meg for at du kjøpte en "hjelpende hånd". Et stativ med klyper som hjelper til å holde ledninger etc. når du skal lodde etc. Gull verdt!

Kjøp også Flux middel. Du vet ikke at du trenger det før du har prøvd det.



[Kahuna]

Du bør også ha et multimeter med et greit utvalg testkabler, både de 'spisse' pinnene og de med haker/klemmer så du kan ha hendene fri.

Dessuten er det greit å ha noen brett til prototyping. Veroboard-liknende er gull for hobbyprosjekt, avhengig av hva du driver med trenger du kanskje ikke annet. Og loddefrie testbrett for kjapp testing.

Edit: loddefrie testbrett selges gjerne som koblingsbrett eller breadboard.

Endret 21. desember 2020 av Kahuna

[Bjerknez]

Kahuna skrev (50 minutter siden):

Du bør også ha et multimeter med et greit utvalg testkabler, både de 'spisse' pinnene og de med haker/klemmer så du kan ha hendene fri.

Dessuten er det greit å ha noen brett til prototyping. Veroboard-liknende er gull for hobbyprosjekt, avhengig av hva du driver med trenger du kanskje ikke annet. Og loddefrie testbrett for kjapp testing.

Helt enig. Det glemte jeg å nevnne ☺️

[Bjerknez]

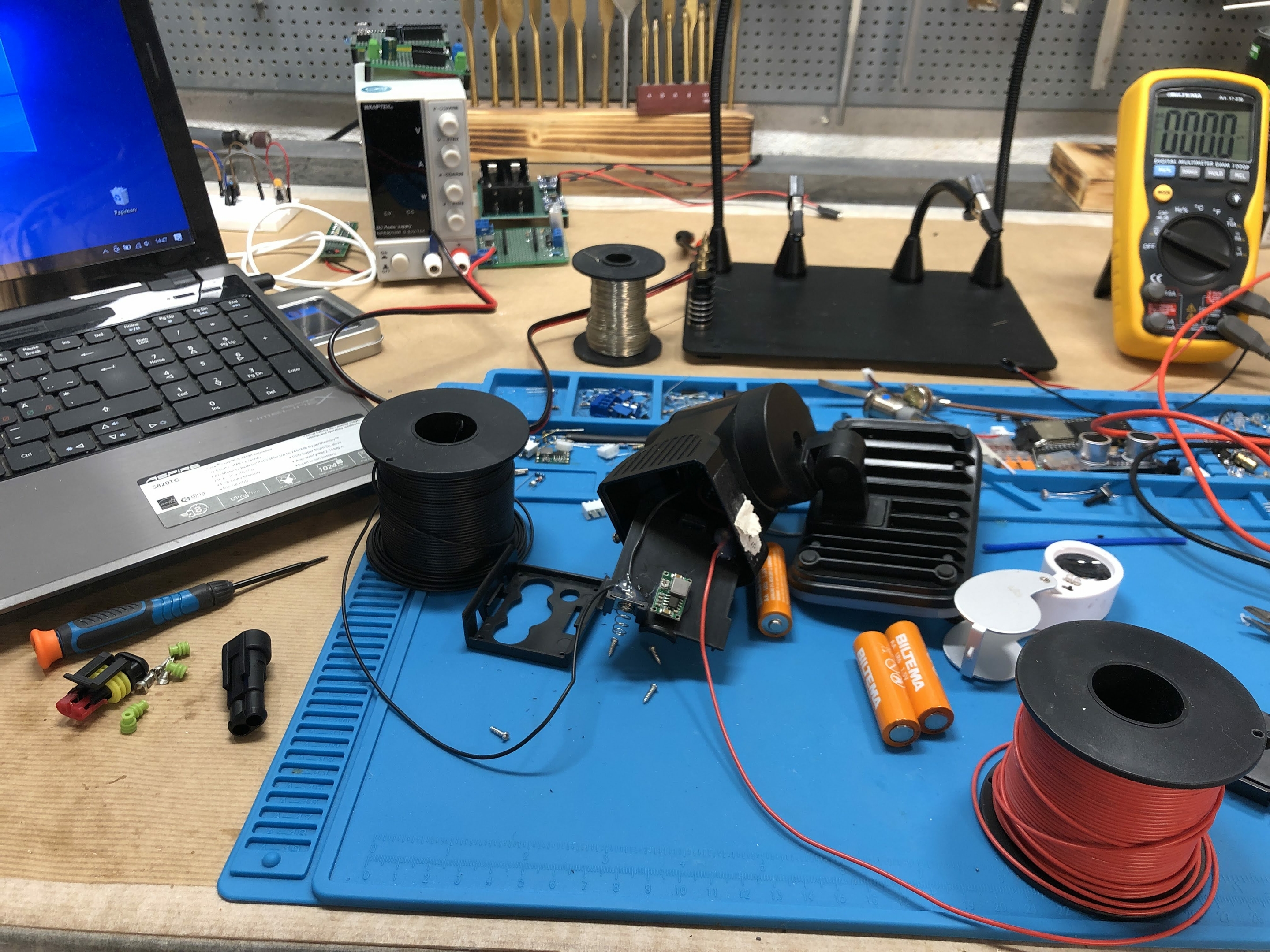

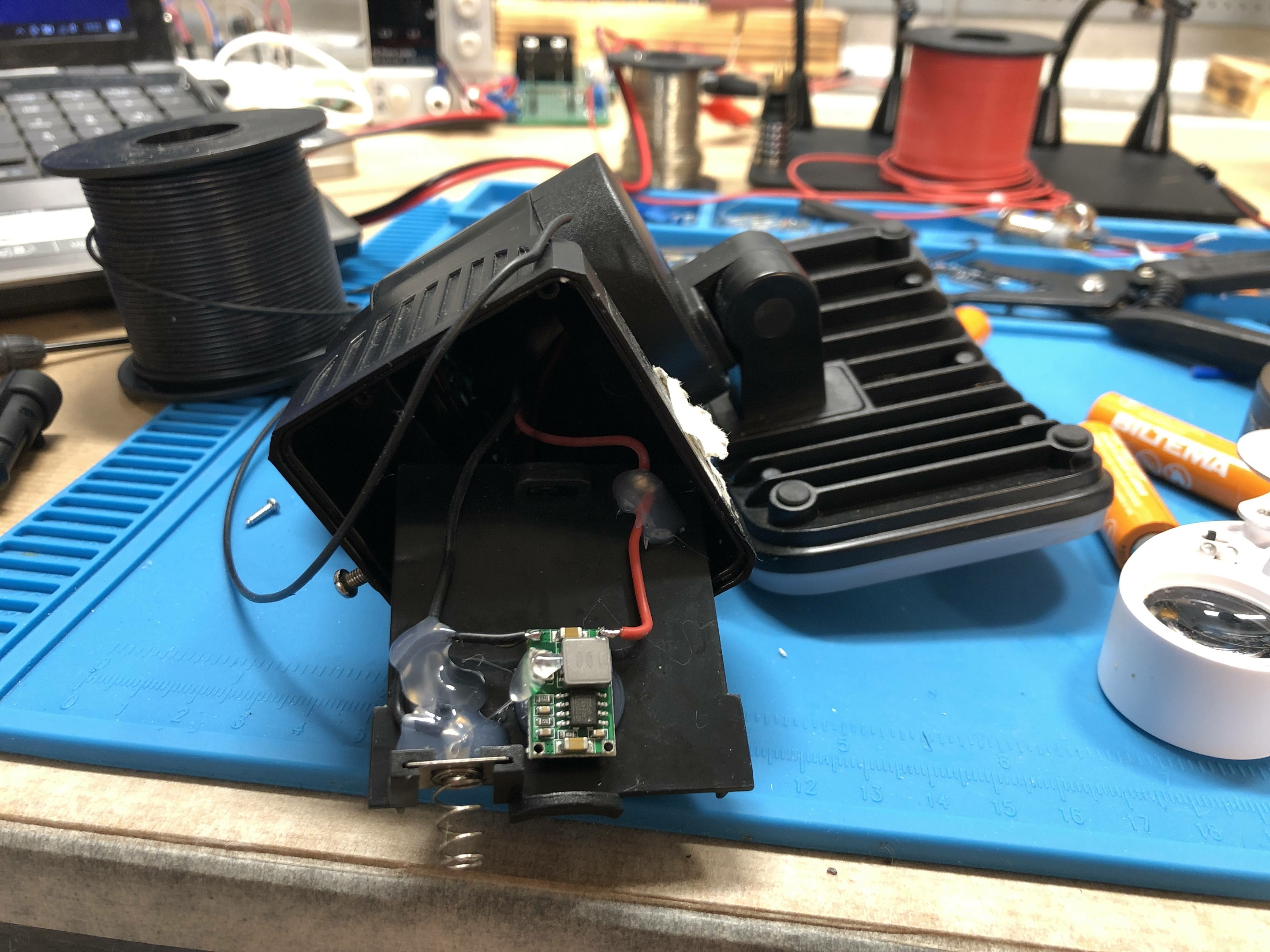

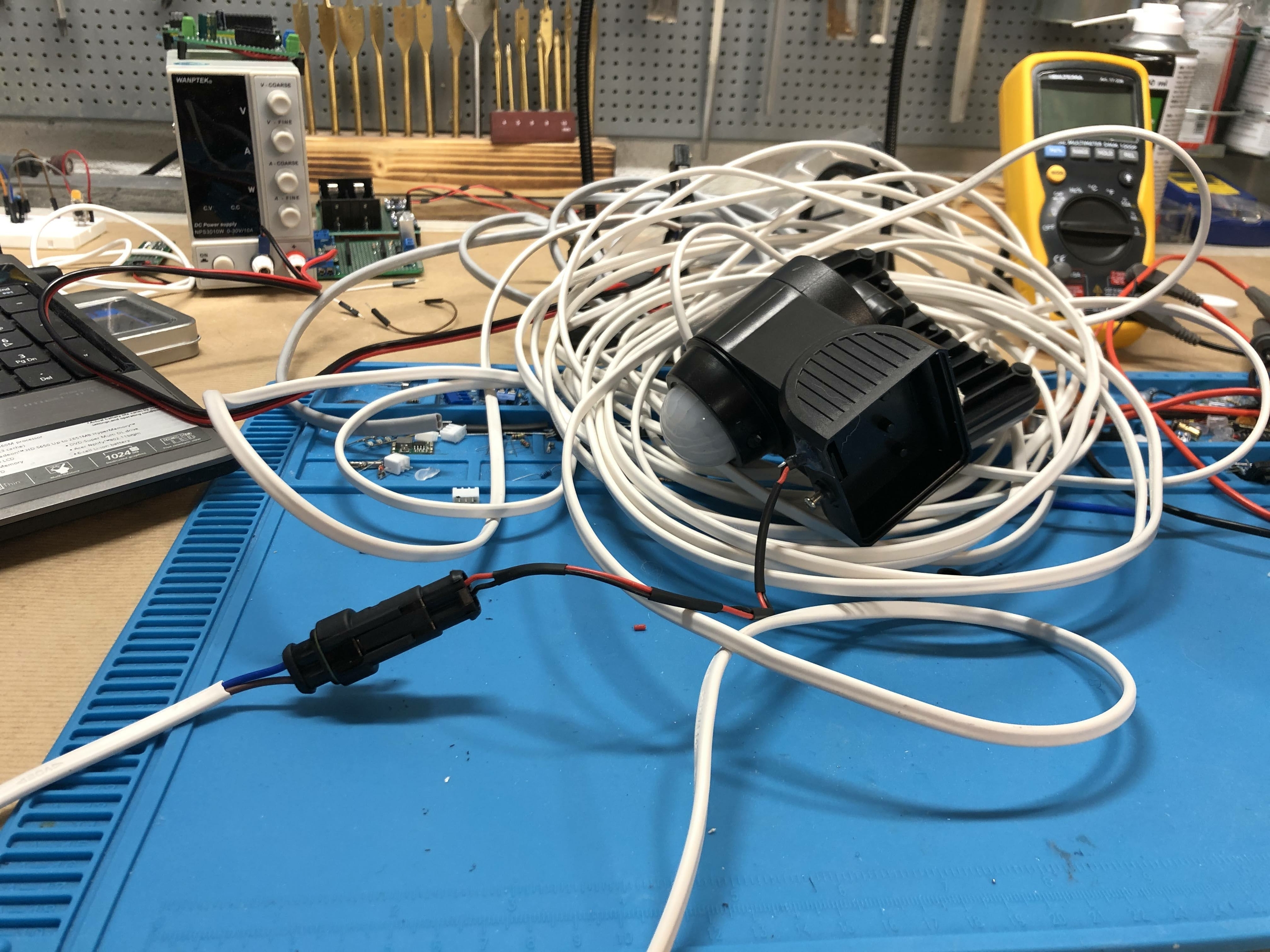

I dag bestemte jeg meg for å gjøre om fra batteridrift på min utendørs lampe som slår seg på ved bevegelse. Batteriene tappes fort da jeg har målt den til å trekke hele 1.5 ampere. Med tre AA batterier i serie så har man jo kun rundt 2.500mA å rutte med og det vil si at disse i teorien vil lyse i ca. 1.5 time før batteriene er døde.

Nå kan dem lyse alle dager uten at jeg bryr meg
