Tråden for deg som liker hjemmeelektronikk og mikrokontrollere

[Bjerknez]

Ikke så veldig mye med elektronikk å gjøre, men jeg har en Stanley compressor på 50L og 10bar kjøpt på Megaflis for 1990,- som jeg har brukt til generelle ting i furtebua. Mest for å blåse støv av kretskort og andre lettere ting. Jeg vil fraråde alle å kjøpe en slik.


for det flrste fikk jeg ny kompressor etter en uke da den ikke klarte å holde på trykket. Den punpet opp til 10bar men etter et døgn var den sunket under 8bar. Den nye var litt bedre, men denne klarte heller ikke å holde på trykket. Dem kom en hjem til meg og etterstrammet samt byttet regulator og da funket den. Men kun 3-4 uker. Da røk regulatoren. Jeg byttet denne selv og da virket den i noen måneder, frem til i går. Da røyk regulatoren igjen.

Så dette er bare søppel.

Vurderer å kjøpe en lignende på Biltema. Lett deletilgang, fin pris og god service. Altså hele kompressoren. Mange skryter av denne. 2.200 ish kroner. Stanley kompressoren havner på dynga.

[Mr. A]

Tror kanskje tråden hadde fått mer aktivitet om du endrer emnet fra å fokusere spesifikt på microcontrollere til å heller være en mer åpen elektronikk og teknisk kafé der man kan poste litt av hvert av prosjekter man holder på med.

Er litt det inntrykket jeg har fått angående forumet generelt også for tiden, at man ønsker færre kategorier og man velger å åpne opp for et bredere spekter av diskusjoner per kategori. Kanskje det kunne vært en idé for denne tråden også. Så kan man eventuelt vurdere senere ut i fra aktiviteten om man ønsker å splitte opp tråden i en hardware og en software/programmerings del.

Har selv ingen prosjekter gående for tiden som inkluderer verken Arduino, ESP32/8266/wemos eller andre microer.

[Bjerknez]

Mr. A skrev (1 time siden):

Tror kanskje tråden hadde fått mer aktivitet om du endrer emnet fra å fokusere spesifikt på microcontrollere til å heller være en mer åpen elektronikk og teknisk kafé der man kan poste litt av hvert av prosjekter man holder på med.

Er litt det inntrykket jeg har fått angående forumet generelt også for tiden, at man ønsker færre kategorier og man velger å åpne opp for et bredere spekter av diskusjoner per kategori. Kanskje det kunne vært en idé for denne tråden også. Så kan man eventuelt vurdere senere ut i fra aktiviteten om man ønsker å splitte opp tråden i en hardware og en software/programmerings del.

Har selv ingen prosjekter gående for tiden som inkluderer verken Arduino, ESP32/8266/wemos eller andre microer.

Kan hende du har et poeng og jeg har vel nevnt det tidligere i tråden også. Mikrokontrollere og koding av disse blir kanskje litt for sært for mange. skal se om jeg får gjort tittelen mer generell

Edit:
Ser forresten ut til t jeg ikke får endret trådtittelen...

Endret 9. september 2020 av Bjerknez

[Mr. A]

Kom forsåvidt på at vi har "Den elektriske kaféen" som er pinned under samme kategori, men aktiviteten der er heller ikke noe å skryte av. Kanskje dette heller kan bli en samletråd for "prosjekter du holder på med", enten for hjelp eller bare litt sunn selvskryt av ting man er stolt av.

[Bjerknez]

Mr. A skrev (3 timer siden):

Kom forsåvidt på at vi har "Den elektriske kaféen" som er pinned under samme kategori, men aktiviteten der er heller ikke noe å skryte av. Kanskje dette heller kan bli en samletråd for "prosjekter du holder på med", enten for hjelp eller bare litt sunn selvskryt av ting man er stolt av.

Nææh... selvskryt er ikke noe jeg føler meg spesielt komfortabel med. mest fordi jeg ikke er noen ekspert på området. Derimot startet jeg delvis tråden for også å lære av andres prosjekter samt få noen tips langs veien.

Så annse tråden som en "cafe" for oss som liker å snakke elektronikk, dele prosjekter eller klinke til med noen heftige ideer rundt mikrokontrollere etc.

Så har du reparert hårføneneren til ho mor, post det her og forklar hva du gjorde etc. Eller kanskje du har ryddet i ledningsnettet under skrivebordet og har noen tips og komme med der? Klink til å post bilder og fortell om det her.

Her kan vi snakke om alt som har med elektronikk å gjøre og hvis noen er nyskjerrige på mikrokontrollere og programmering av disse så spør her. Jeg er som nevnt ingen ekspert og kun selvlært etter ca. 6 måneder i furtebua.

Dette er rett og slett en jordnær tråd for oss som liker og leke seg litt med elektronikk hjemme

[Bjerknez]

Derimot kan jeg vertfall fortelle at jeg har bestillt meg fem av disse kretskortene som jeg designet i EasyEDA. Blir spennende å se om det funker når jeg får det i hus

Endret 9. september 2020 av Bjerknez

[Bjerknez]

Jeg har nevnt det tidligere også, men noen ganger får jeg helt tørke i den del av hjernen som finner på ideer. Jeg har lyst til å lage noe med mikrokontrollere som kan hjelpe meg i hverdagen, men kommer liksom ikke på noe spesielt.

Det eneste jeg irriterer meg litt over (som kun er et gedigent luksusproblem) er at jeg må inn på kjøkkenet på jobben og sette på kaffen hver morgen (jeg er først på jobb) for så og gå 50 meter inn på kontoret også gå tilbake igjen for å hente kaffen.

Løsningen på dette er egentlig uhyre enkel, men kan samtidig by på litt problemer siden dette er på min arbeidsplass og det er ikke folk der hele tiden som kan merke om trakteren er påslått via et rele etc.

Å sette opp et rele og styre dette via Wifi er jo null stress. Men det forutsetter at man har gjort klar kaffetrakteren dagen før ved å fylle på vann og kaffe etc. Brått så er man usikker på om man faktisk gjorde klar dagen før etc.

Jeg har selvsagt sett videoer som viser stepper motorer som fyller kaffe etc. samt pumpeløsninger som punper vann opp i beholderen og mye annet. men slike løsninger lages mest for gøy og for å skryte. I praksis blir det for mange feilmarginer og vil regelrett ikke fungere og kan potensielt være farlig.

Dessuten er dette en arbeidsplass så noe slikt avansert kommer ikke på tale i det hele tatt.

Så jeg må tenke ut en plan her for hvordan dette kan fikses på enklest mulig måte. Tips tas i mot hvis noen her det

[tingo]

Tips: lag løsningen slik at den må "armeres" manuelt, ved hjelp av en bryter eller noe. Fungerer slik: man gjør klar kaffetrakteren (kaffe, vann) og så trykker man på en knapp. Da er løsningen "armert".
Kaffetrakteren starter ved angitt signal, men kun dersom den er "armert".
Bonuspoeng:
- lys som viser at kaffetrakteren er "armert"
- melding på mobiltelefon når kaffen er klar
- mulighet for å sjekke armert / ikke armert status

[Bjerknez]

tingo skrev (2 minutter siden):

Tips: lag løsningen slik at den må "armeres" manuelt, ved hjelp av en bryter eller noe. Fungerer slik: man gjør klar kaffetrakteren (kaffe, vann) og så trykker man på en knapp. Da er løsningen "armert".
Kaffetrakteren starter ved angitt signal, men kun dersom den er "armert".
Bonuspoeng:
- lys som viser at kaffetrakteren er "armert"
- melding på mobiltelefon når kaffen er klar
- mulighet for å sjekke armert / ikke armert status

Faktisk noen veldig gode tips der. Takker

Det gjør jo at man må ta et ekstra "stepp" slik at man ikke slår på trakteren ved et uhell etc. En annen ting jeg kom på er at releet MÅ slå seg av automatisk etter feks. 10 minutter, uansett hva som skjer. Dette er det viktigste punktet.

Dette er noe jeg kommer til å teste ut i furtebua før jeg evt. installerer dette på jobben. Stikkordet er at dette skal være så "usynlig" som mulig.

[Bjerknez]

Et lite eksempel på at tilsynelatende små prosjekter kan bli ganske kompliserte dette.

Tenk da hvis noen på jobben (andre enn meg) skal sette på kaffe. Siden releet har kuttet strømmen, så må dette aktiveres først. Derfor må det også monteres en knapp til som overstyrer og da må dem både trykke på denne samt selve power knappen på kaffetrakteren. Allerede nå ser jeg at dette blir ganske innviklet....

[Merko]

Jeg venter bare på pakker fra Kina atm. Er i dårlig form for tiden, så har ingen prosjekter å vise til

[Mr. A]

3 hours ago, Bjerknez said:

Et lite eksempel på at tilsynelatende små prosjekter kan bli ganske kompliserte dette.

Tenk da hvis noen på jobben (andre enn meg) skal sette på kaffe. Siden releet har kuttet strømmen, så må dette aktiveres først. Derfor må det også monteres en knapp til som overstyrer og da må dem både trykke på denne samt selve power knappen på kaffetrakteren. Allerede nå ser jeg at dette blir ganske innviklet....

Om det skal stå på jobb så vil jeg anbefale å gå for et mer ferdig produkt. Et av Sonoff sine relèmoduler kan nok fungere fint til denne jobben. De består av et ferdig kretskort med relè og en esp8266. De har fått litt "cult following" fra hobby hjemmeautomasjons gjengen da den kan programmeres med custom firmware.

[Bjerknez]

Mr. A skrev (2 timer siden):

Om det skal stå på jobb så vil jeg anbefale å gå for et mer ferdig produkt. Et av Sonoff sine relèmoduler kan nok fungere fint til denne jobben. De består av et ferdig kretskort med relè og en esp8266. De har fått litt "cult following" fra hobby hjemmeautomasjons gjengen da den kan programmeres med custom firmware.

Sikkert en god ide det, men jeg liker nå å koble litt selv jeg da. For meg er veien til løsningem like givende som det ferdige produktet.

jeg synes det blir litt "enkelt" og lite utfordrende og kjøpe mer eller mindre ferdige løsninger. Det lærer man jo ikke like mye av.

[Mr. A]

Du kan jo alltids lage en prototype hjemme. Er jo basert på esp8266 så du har jo alt du trenger for å prøve deg fram, men tror ikke jeg ville slengt opp noe hjemmelaget på jobb. Vet ikke hvor godt det hadde blitt mottatt

[Bjerknez]

Mr. A skrev (5 timer siden):

Du kan jo alltids lage en prototype hjemme. Er jo basert på esp8266 så du har jo alt du trenger for å prøve deg fram, men tror ikke jeg ville slengt opp noe hjemmelaget på jobb. Vet ikke hvor godt det hadde blitt mottatt

Hehe, jeg er av den oppfatning at hjemmelaget som oftest er best, hvis man gjør det riktig. Jeg kjøpte et slik wifi støpsel på Clasern. Denne henger seg hele tiden og mister kontakt med nettverket rett som det er. Det resulterer i at jeg må ta den ut og sette den inn igjen. Da funker den igjen. Denne styrer en liten vifteovn, så det er litt krise hvis jeg ikke får slått av denne via wifi hvis jeg ikke er hjemme. Så denne har jeg sluttet å bruke.

Av de jeg har satt opp selv så har jeg enda ikke klart og fremtvinge det samme. Dessuten kan jeg hvis jeg lager det selv lage flere sikkerhetsannordninger og integrere dette.

jeg har også et Philips Hue system i stua mi. Fungerer stort sett, men noen ganger kan det virkelig være pain in the ass. I skrivende stund får jeg feks. Ikke liv i den ene lampen i stua. Bridgen finner ikke pæra.

Men alle kontrollerne jeg har satt opp i kjelleren selv så kan jeg ikke komme på en eneste gang at disse har krasjet.

[Bjerknez]

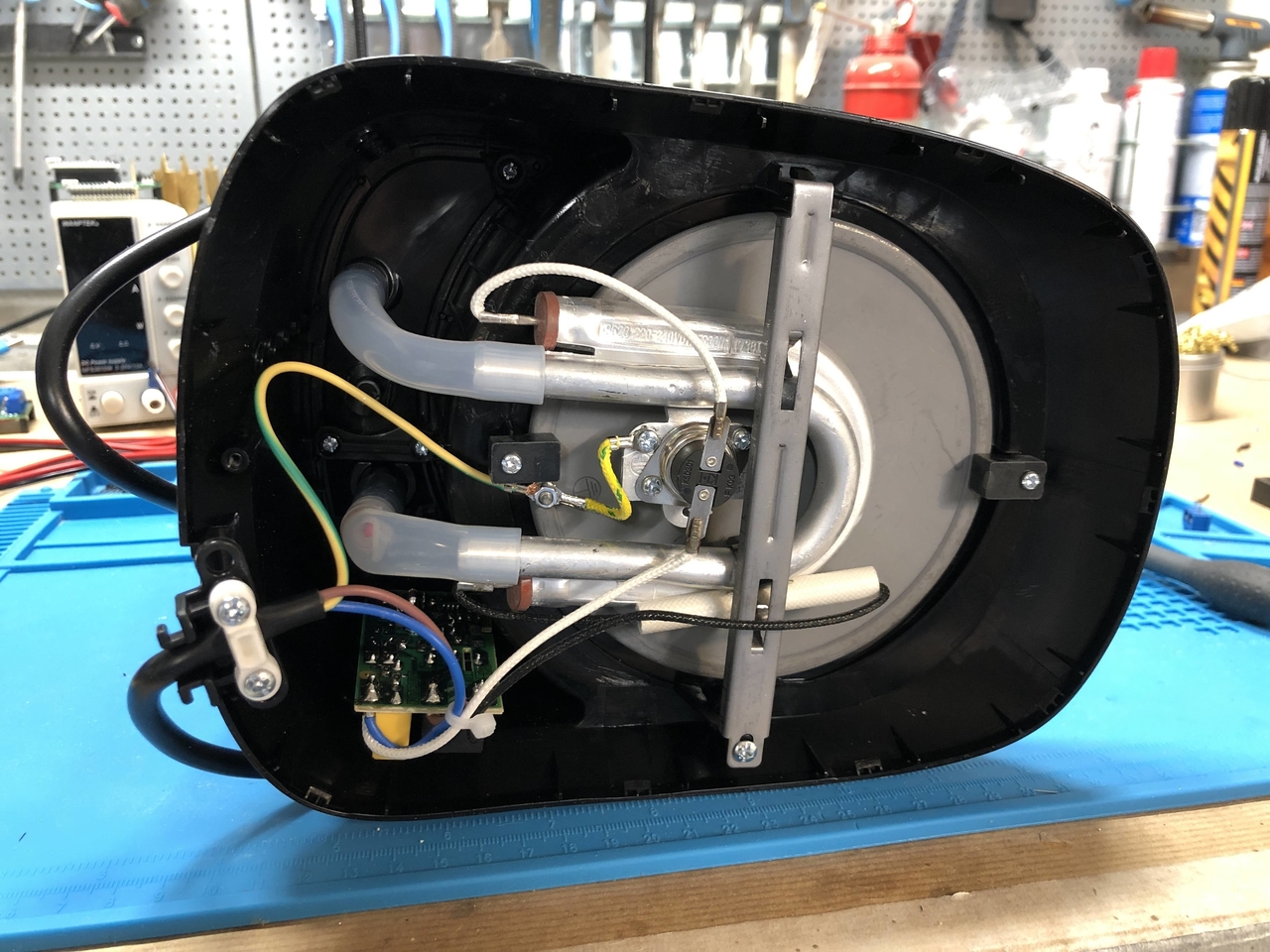

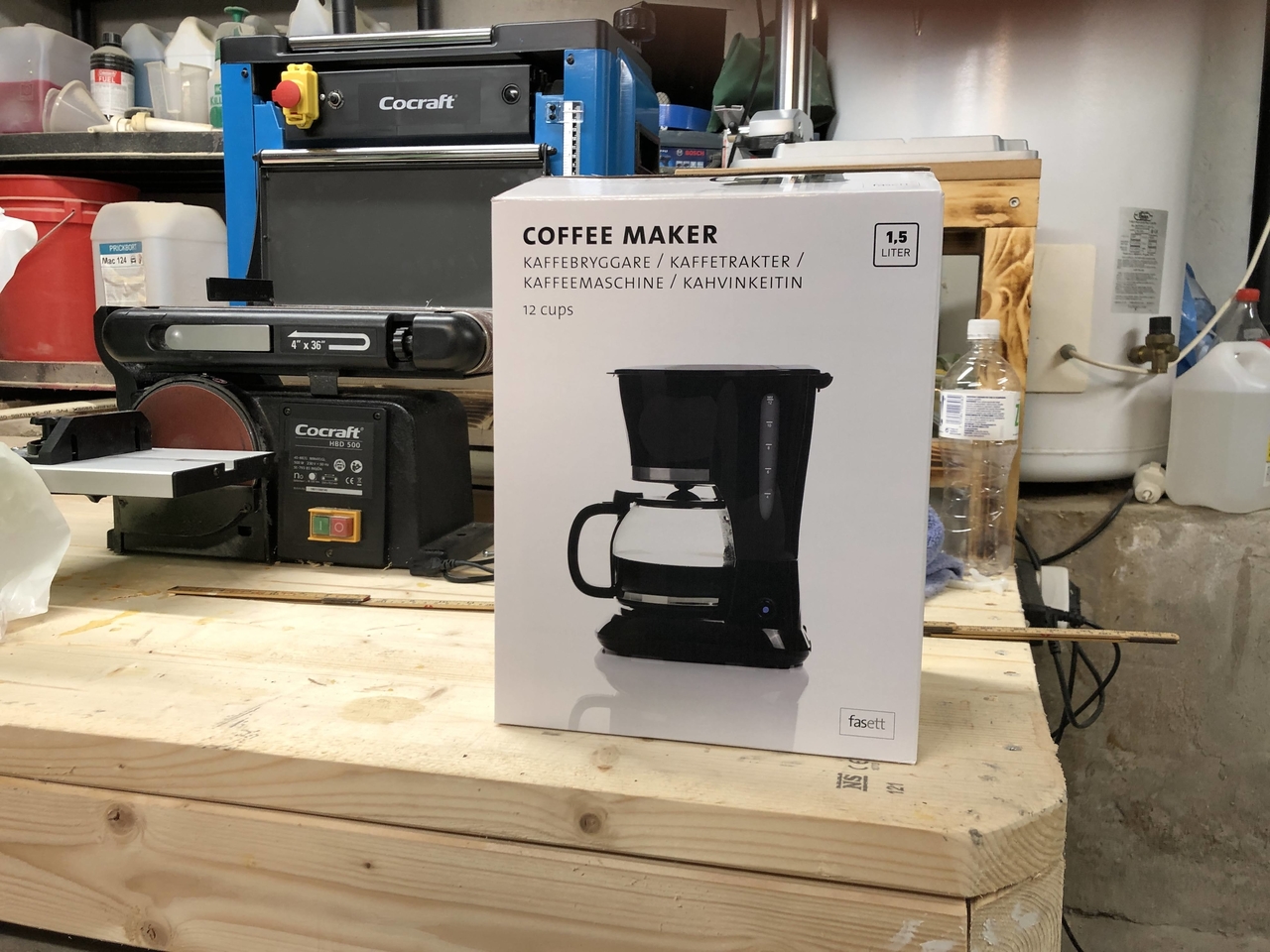

Da må man bare prøve seg frem litt i ukjent farvann. Har kjøpt meg en kaffetrakter på Rusta for 149,- kroner som blir mitt testobjekt. Traktere i dag har jo slike elektroniske knapper som slår seg av selv etc. Jeg må prøve og få koblet meg utenom dette. Men det innebærer at man fikler med 220V AC å det krever at man har tunga i munnen.

Her er noen bilder så langt...

[Bjerknez]

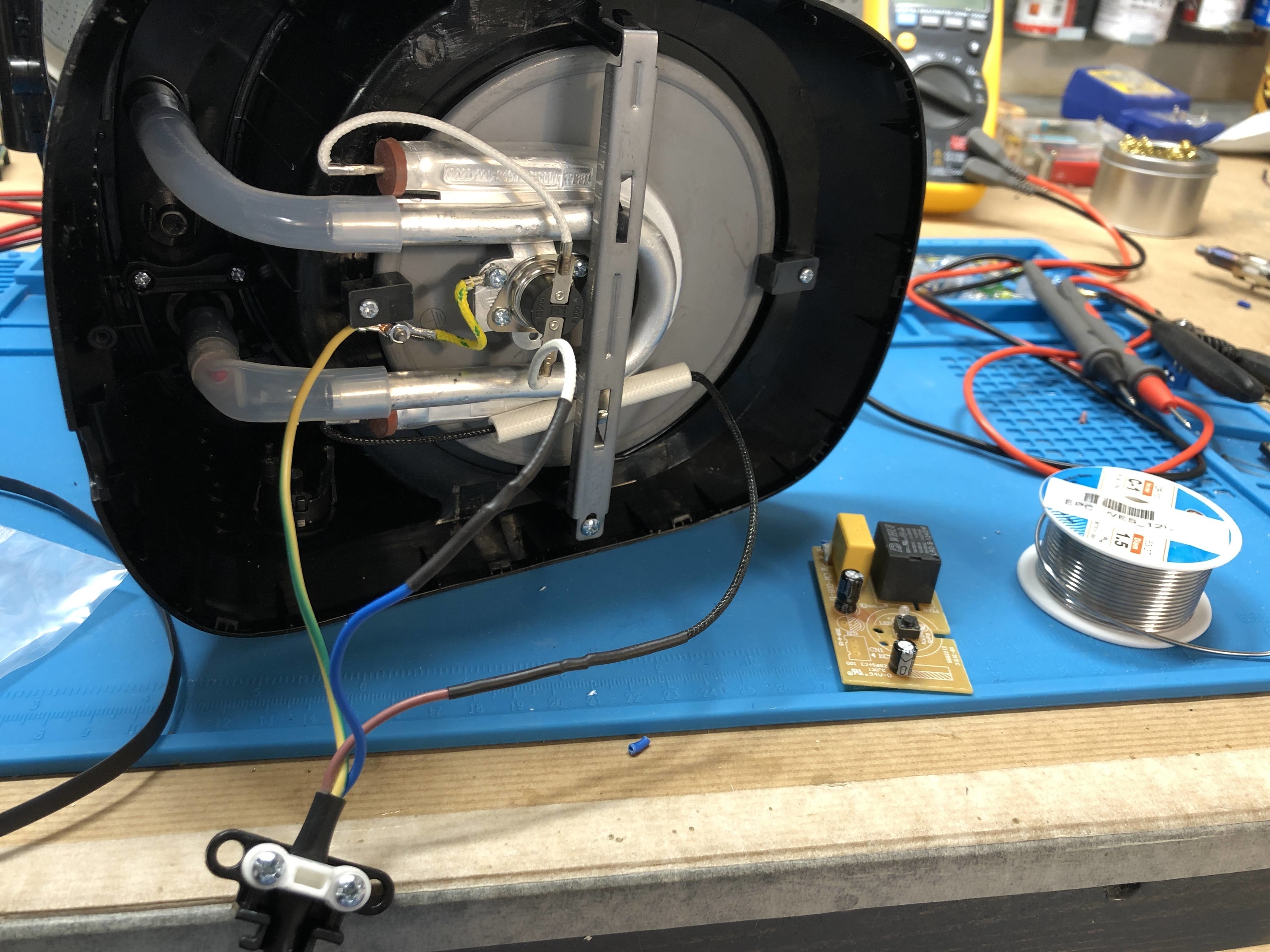

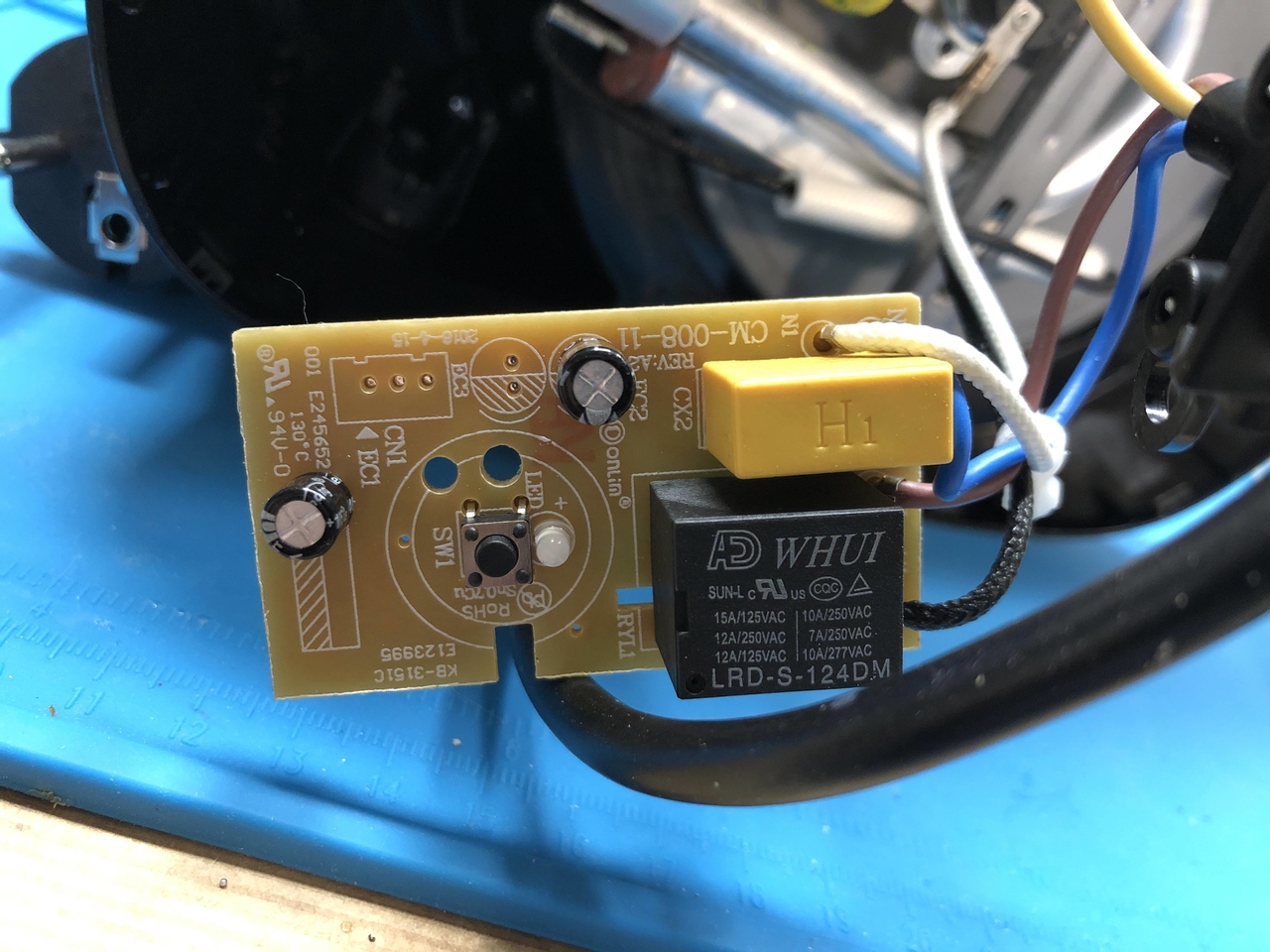

Å der var kontrolleren for den digitale knappen borte. Loddet ledningene direkte, og testet. Funker som bare det.

NÅ... kan jeg montere et rele på ledningen. Jeg skal også fjerne knappen fra trakteren og sette inn en egen samt legge til en LED eller to etc. Har ikke helt bestemt meg enda. Tar det litt på sparket

[Bjerknez]

Når det gjelder koden så blir det litt å tenke på for en som kun har dyppet stortoa inn i C+ verden. Men det holder liksom ikke med en knapp i appen som slår trakteren av/på. Det er lett og det gjøres på under 2 minutter.

Man må også tenke på en del andre ting når man gjør noe slikt som dette. Spesielt siden vi leker med 220V og en trakter som ikke lenger har en enhet som slår den av automatisk etc. Hvis jeg glemmer å slå av denne trakteren, vil den stå på helt til jeg fysisk slår den av igjen.

Derfor så må jeg sette opp en litt idiotsikker kode som blandt annet slår den av automatisk etter 15 minutter, hvis jeg slår den på. Man må også tenke på hva som skjer hvis man feks. skulle miste Wifi dekningen. Da får man ikke kontakt med trakteren via appen og må stole fullt og helt på at koden slår den av etter 15 minutter.

Jeg skal også legge til en fysisk knapp som må slås på for å aktivere appstyringen. Så skal jeg selvsagt montere en led eller to (eller tre) som viser status etc. Litt usikker enda.

En temperaturmåler tenker jeg at jeg må bruke for å på en måte verifisere at den ikke er påslått ved at feks. temperaturen på elementet vises direkte i appen.

Da har jeg vertfall noe å henge fingrene i i helgen

[Bjerknez]

Vil bare opplyse om at dette prosjektet er pågående og jeg finner opp ting litt underveis. Foreløpig holder jeg på med koden. Jeg har tenkt til å bygge opp denne i puljer. Jeg har tenkt til å montere releet på utsiden i en egen boks, men ønsker og bevare den orginale power knappen på trakteren og lage en egen krets for denne. Denne powerknappen skal kunne slå App funksjonen (og trakteren) av/på. Litt usikker på hvordan jeg løser dette med en elektronisk bryter og det er mulig jeg forenkler det hele med å montere en mekaisk vippebryter.

Trakteren jeg har kjøpt bli kun stårende i furtebua mi som et slags prøveprosjekt. Når alt fungerer (over tid) etc. så er planen å designe et eget kretskort og bestille dette fra JLPCB.

Men alle traktere er ulike. Oppbygningen er stort sett den samme, men designet er ganske forskjellig, så kretskortet man lager vil kun passe skikkelig i den trakteren jeg lager den til.

Så kanskje er veien å gå og koble alt på utsiden av trakteren i en boks. Men det er jo kanskje ikke like gøy...

Men jeg kommer til å holde tråden oppdatert

[Bjerknez]

Bjerknez skrev (På 9.9.2020 den 6.33):

Derimot kan jeg vertfall fortelle at jeg har bestillt meg fem av disse kretskortene som jeg designet i EasyEDA. Blir spennende å se om det funker når jeg får det i hus

I dag fikk jeg forøvrig disse kretskortene som jeg designet i posten.
