Koblinger til B&O Beomaster 3000

[oleros]

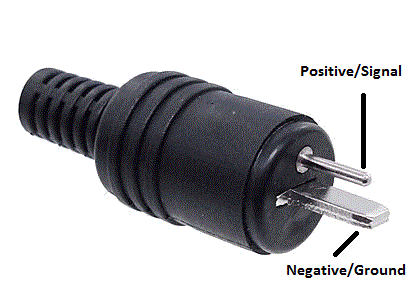

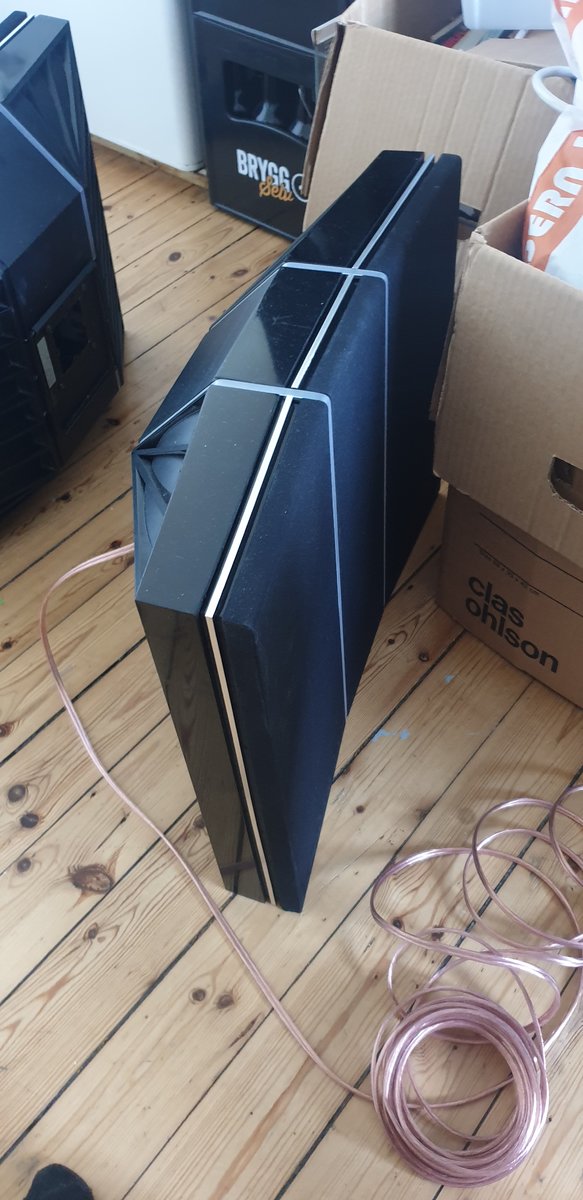

Har kjøpt meg vintage anlegg fra B&O, Beomaster 3000 forsterker og Beovox6000 høyttalere. Skal snart hente Beogeam5000 platespiller også. Ser ut som jeg må ha disse for å koble til høyttalerne https://www.clasohlson.com/no/DIN-kontakt/p/Pr221644000?

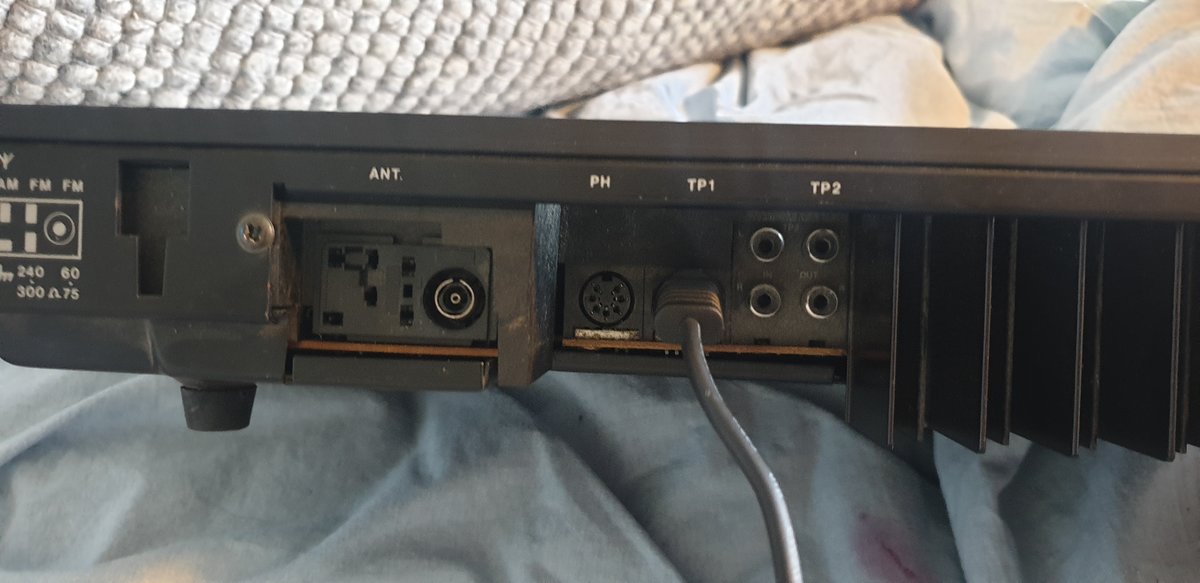

Jeg kjøpte en DIN til minijack kabel da jeg antok at lyd inn var PH eller TP1 men ser ut som det er feil, såvidt jeg kan lese på nettet er PH utgang for aktive høyttalere. TP2 ser ut som en slags phonoinngang men den kan ikke velges som kilde på forsterkeren (pH og tp1 har dedikerte knapper) så hvordan får jeg koblet til en lydkilde? Og hvor kobler jeg til platespilleren?

[sedsberg]

Vil da tro PH er Phono (platespiller) og TP1 og TP2 er Tape1 og Tape2 (kassettspillere). TP2 har da to tilkoblinger for å kunne spille av og ta opp.

[oleros]

Hmm ok, så da burde jeg fått lyd med en DIN til minijack ledning koblet til PH eller TP1 og en lydkilde som mobiltelefon?

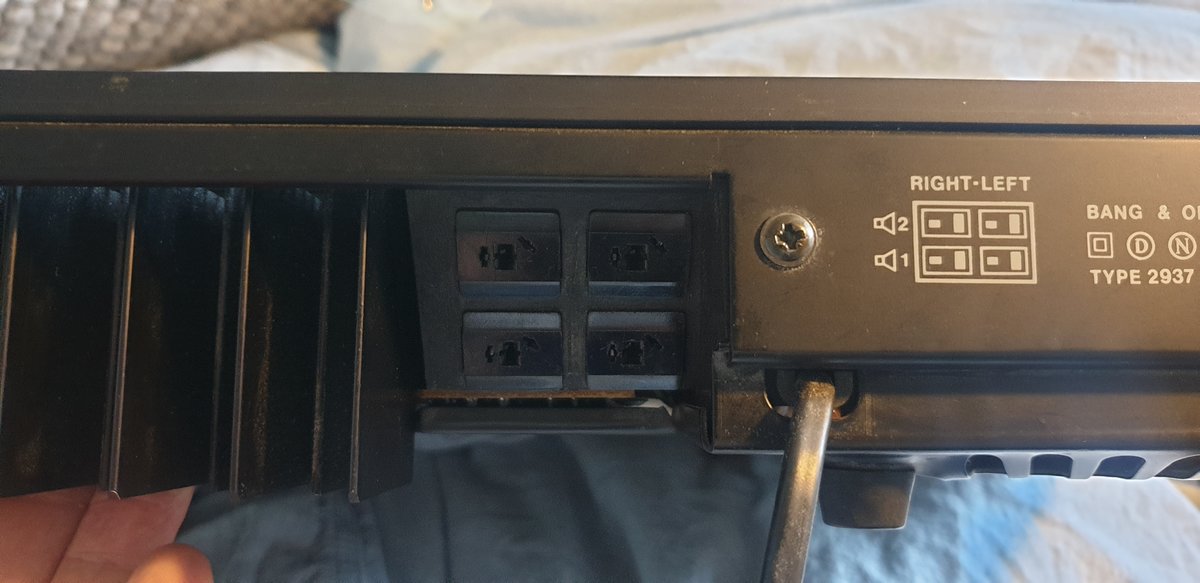

Jeg prøvde bare å tre høyttalerledningene rett inn i utgangene men det da mulig at det ikke er noe kontakt uten de spesielle kontaktene jeg linker til over..?

[sedsberg]

PH vil jeg tro har innebygd RIAA-trinn så denne vil kun fungere korrekt med en platespiller. TP burde fungere med hva som helst.

[oleros]

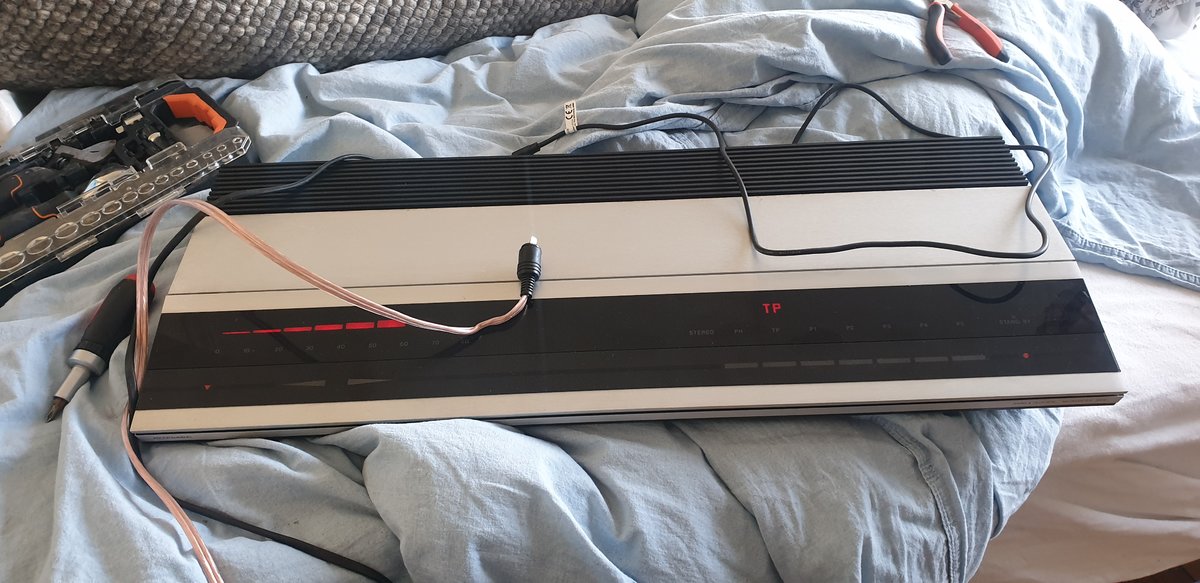

Da har jeg koblet på DIN pol kontakt på høyttalerkabel og koblet en DIN til minijack kabel til TP inngang og mobil som kilde. Lyden er veldig lav, nesten ikke hørbar. Når jeg skrur opp volum på forsterkeren går lyden automatisk ned et par hakk da jeg slipper opp volum knappen. Har testet begge høyttalere og utgangene på forsterker. Prøvde høyttalerne på en Sonos Amp, den spilte fint. Hva kan dette være?

[Mr_Spock]

Lett å få til feil med DIN plugger - har du en 2xrca til miniplugg å prøve på Tape 2 i stedet?

[sedsberg]

Dette er en gammel forsterker så det er ikke usansynlig at den trenger en overhaling. I det minste en re-capping.

[oleros]

Nei hadde visst ikke det. Hva er det som lett blir feil med DIN, dårlig kontakt?

[sedsberg]

Heller det at den har 7 pinner og det er ikke nødvendigvis sikkert at du får en overgang som bruker de riktige pinnene.

Hvis den ikke spiller bra så ville jeg ikke hatt strøm på den lenge av gangen i tilfelle mer ryker.

[oleros]

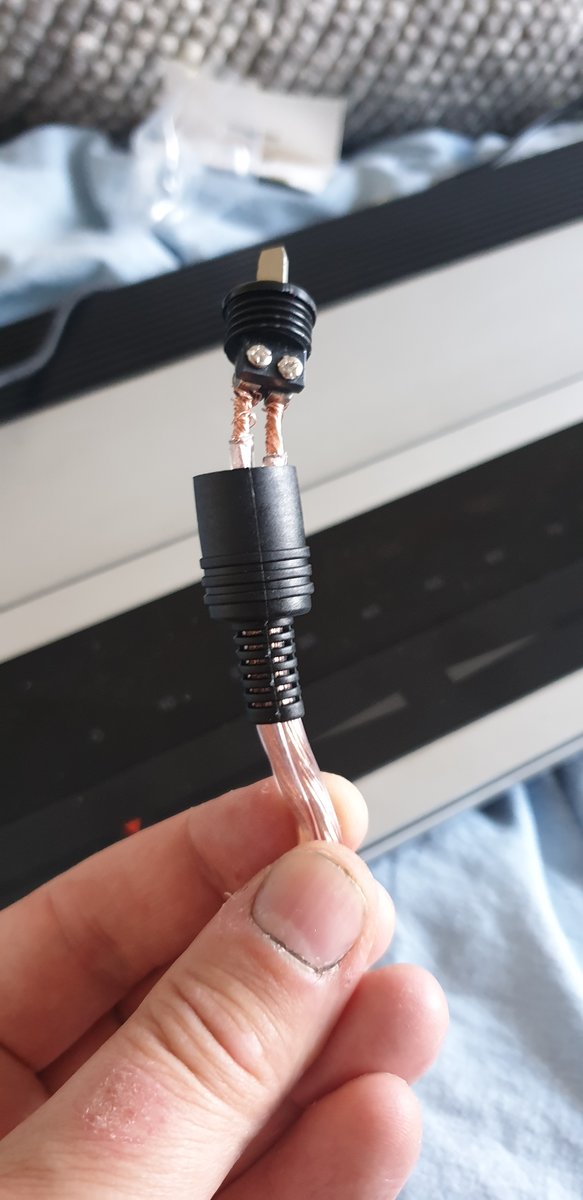

Ok så du mener problemet helst er DIN til minijack lyd inn? Ikke DIN plugger til høyttalerne? Se bilde

[Mr_Spock]

oleros skrev (7 minutter siden):

Ok så du mener problemet helst er DIN til minijack lyd inn? Ikke DIN plugger til høyttalerne? Se bilde

Ja, jeg mente til lyd inn.

Men du - den koblingen der ser IKKE bra ut - isolasjonen på ledningene til høytalerpluggen skal være der helt inn til selve koblingsstykket. Ikke slik du har gjort det - da kan det lett bli kortslutning.

Endret 19. mai 2020 av Mr_Spock

[oleros]

Jeg er ingen elektriker.. ☺️Skal koble om, takk for tips! Men nå er det lyd her gitt etter jeg koblet til en ny høyttaler plugg så kan ha vært dårlig kontakt på den forrige. Er for små hull på pluggen for en 2,5 mm kabel.. Bør jeg kutte noen tråder eller prøve å trøkke den inn som den er? Og har det noe å si hvilken ledning som er koblet i svart og rød på høyttaleren når man bruker en sånn DIN plugg?

[sedsberg]

Men så lenge det er likt på begge så spiller det egentlig ingen rolle. Du kan bare kutte av noen kordelere for å få inn ledningen. Viktigste er at du ikke har noen løse som kan kortslutte.

Endret 19. mai 2020 av sedsberg

[oleros]

sedsberg skrev (11 minutter siden):

Men så lenge det er likt på begge så spiller det egentlig ingen rolle. Du kan bare kutte av noen kordelere for å få inn ledningen. Viktigste er at du ikke har noen løse som kan kortslutte.

Så lenge hva er likt på begge?

[sedsberg]

Så lenge du kobler likt på høyre og venstre høyttaler.

[oleros]

Det er ikke noe merke på hvit /rød høyttalerkabel. Vil jeg høre hva som høres best ut med det blotte øret om jeg kobler motsatt på svart /rød på høyttaleren?

[sedsberg]

En av lederne er alltid merket på en eller annen måte. Vanligvis med tekst på én av de. Noen har også en flat side på lederen eller små striper. Hvis en av pluggene er koblet motsatt av den andre vil lyden bli ganske tynn og svak. Den ene vil da rett og slett fungere som "støykansellering" for den andre.
