trenger hjelp med transistor-oppgave

[Stsk]

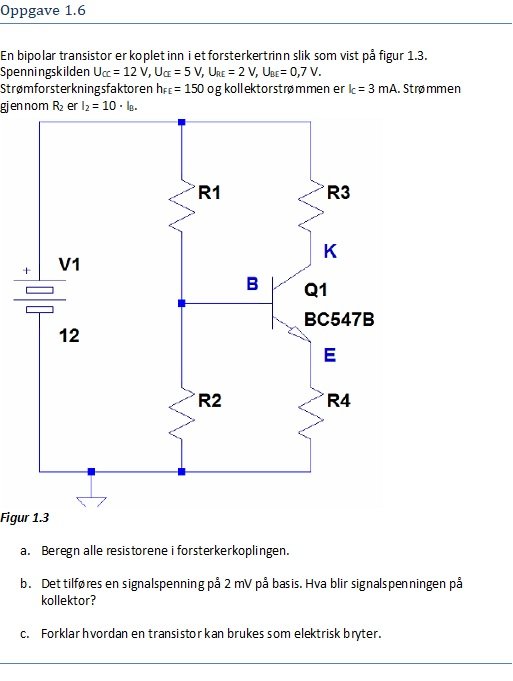

Oppgave 1.6

 Sliter litt med denne oppgaven.. tror jeg har det men er veldig usikker på hvordan jeg skal regne..

Noen som vet?  Se bilde.

Takk..



[Stsk]

Kan være jeg overkompliserer det.. og har det.. men jeg er usikker..

[Chris93]

Begynn med å skrive opp spenninger og strømmer du allerede har fått av oppgaven, da er det lettere å se hva du kan regne ut først.

[Stsk]

Har gjort det..

Har kommet fram til at

Ib=0,00002A

Ie= 0.00302

R3 =2333 Ohm    r3= ur3/ic =7v/0,003A
R4=662 Ohm       r4= ur4/ie = 2v/0,00302A

R1=565 kOhm     R1 = ur1/ib= det er her jeg er usikker, er ur1 = Ucc-Ube? som da er 11,3v ?

R2=35 kOhm       og her er jeg veldig usikker. da jeg egentlig ikke helt finner noen annen spenning enn Ube å bruke.

men er veldig usikker på R2 og R1, hvilken spenning som faktisk går igjennom dem. Og finner ikke helt logikken.

[Chris93]

Jeg kan ikke vite hva du har gjort uten at du viser der

Spenningen over R2 kan finne ut ved å se på bas-emitter spenningen og spenningen over R4.

[Stsk]

Ja har vært innom den tanken,  da blir

R2 =UR2/I2 =2,7V/0,0002A=135 kOhm      DA I2= 10*Ib

men er UR1 da Ucc-Ub= 12V-2,7V?

Tenker jeg riktig med resten?

Endret 6. mars 2020 av Stsk

[Chris93]

Det blir nok 13,5k, men ellers er det riktig.
Et protip som du kan få av meg: Hvis du har strømmer i oppgitt i mA så er det ote enklere å regne med de som heltall, da får du svaret i kOhm. Altså da regner du R2 slik, 2.7V/0.2mA = 13.5 kOhm, mye enklere og du slipper å bomme på antall nuller du slår inn.

[Stsk]

Takk, jo stemmer jo det, er jo mye greiere å gjøre det sånn..

men ble Ur1 Ucc-Ube eller Ucc-Ub?



Takk for hjelp

[Chris93]

Du har jo allerede funnet spenningen over R2, så da har du alt du trenger for å finne spenningen over R1. Slik som du satt opp i din forrige post er riktig.

[Stsk]

Ser den. Prøver bare å få det inn en gang for alle..

Men hvorfor er I2 = 10*Ib

Gjelder det for I1 også?

Beklager hvis jeg spør mye nå.. ?

[Chris93]

Jeg kan ikke se noen annen grunn fr at i_2 er 10*i_B enn at det bare er oppgitt slik. Ingen spesiell regel altså, men jeg er ikke helt sikker. Ikke gidder jeg å finne frem boken heller for å dobbeltsjekke. ?

Som følge av Kirchoffs strømlov, så må i_1 = i_2 + i_B

[Stsk]

Ok.

Takk for hjelpen.. ?

[Stsk]

Et siste spm. Hvordan regner jeg på oppgave c).  Finner ingenting om akkurat dette i boka. Hehe.

[Chris93]

Det gjør du nok, fordi det er en aller mest grunnleggende måten å bruke en transistor på. Vet du hvordan den kan brukes som en forsterker, så vet du hvordan den kan brukes som bryter. Sammenlignbart med et relé

[Stsk]

ikke den mente B).. ? det med signalspenning
