Stavkrefter i fagverk, mekanikk

[PetterK445]

Hei. Skal finne stavkrefter i et fagverk og har fått oppgitt noen av stavene. Av en eller annen grunn får jeg nøyaktig dobbel verdi av det som skal være.

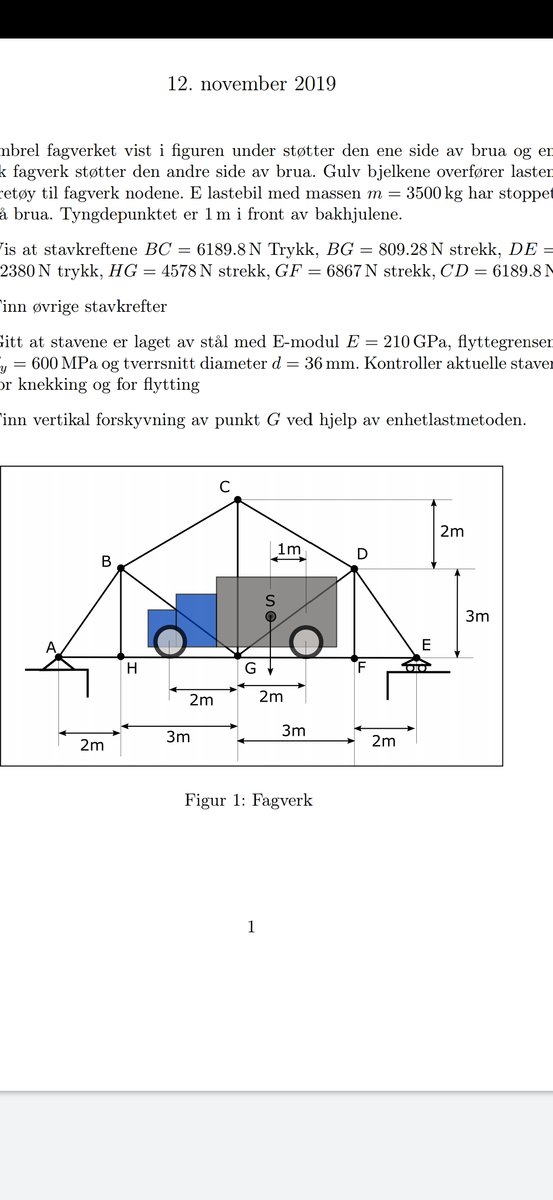

"Gambrel fagverket vist i figuren under støtter den ene side av brua og en
identisk fagverk støtter den andre side av brua. Gulv bjelkene overfører lasten
fra kjøretøy til fagverk nodene. E lastebil med massen m = 3500 kg har stoppet
midt på brua. Tyngdepunktet er 1 m i front av bakhjulene.

1. Vis at stavkreftene BC = 6189.8 N Trykk, BG = 809.28 N strekk, DE =
12380 N trykk, HG = 4578 N strekk, GF = 6867 N strekk, CD = 6189.8 N trykk.



Det er altså i stav DE at jeg får det dobbelte av 12380N.

[nicbra]

Du har at FE = GF = 6867 N strekk.

Dermed blir DE = (6867 N)/(cos(atan(3/2))) = 12379,7 N

Endret 21. november 2019 av nicbra
Glemte en parentes
