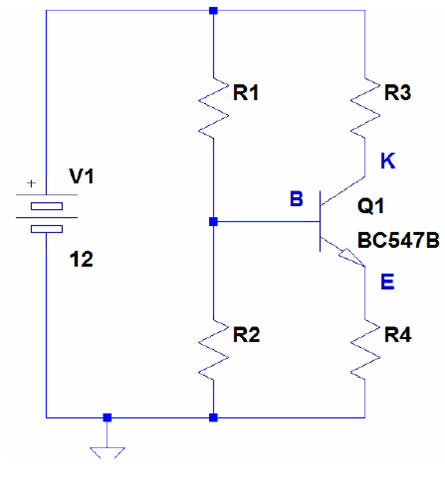

En bipolar transistor er koplet inn i et forsterkertrinn slik som vist på figur 1.3. Spenningskilden

U_CC = 12 V, U_CE = 5 V, U_RE = 2 V, U_BE= 0,7 V.

Strømforsterkningsfaktoren h_FE = 150 og kollektorstrømmen er I_C = 3 mA. Strømmen gjennom R₂

er I₂ = 10 · I_B.



1. beregn alle resistorene i forsterkerkoplingen.

[Chris93]

Hva lurer du på?

[Mr.Q]

Oppgave 1: Beregn alle resistorene i forsterkerkoplingen.



Oppgave 2 og 3 fikk jeg til.



Kan begynne med at jeg er usikker på om det etterspørres R1, R2, R3 og R4 eller resistansen i Collector-Base, Base-Emitter og Collector - Emitter.



Jeg har fått med meg at men jeg ser ikke hvordan jeg skal kunne regne ut strømmen for å finne I.

[N o r e n g]

Oppgave 1: Beregn alle resistorene i forsterkerkoplingen.

Kan begynne med at jeg er usikker på om det etterspørres R1, R2, R3 og R4 eller resistansen i Collector-Base, Base-Emitter og Collector - Emitter.



Jeg har fått med meg at men jeg ser ikke hvordan jeg skal kunne regne ut strømmen for å finne I.



Jeg er ikke helt sikker på hva som menes med "U_CE = 5 V, U_RE = 2 V, U_BE= 0,7 V. Strømforsterkningsfaktoren h_FE = 150 og kollektorstrømmen er I_C = 3 mA."

Jeg har nemlig aldri vært borti transistorer i de tre ukene med kretslære vi hadde på UiO



Men her kan jeg kanskje hjelpe:

Strømmen gjennom R₂ er I₂ = 10 · I_B.



Spenningen over R1 og R2 må være lik spenningskilden.

Videre må strømmen være lik strømmen gjennom R2 pluss strømmen som går ut gjennom transistoren, det er kanskje ?



I tillegg må strømmen være lik:

Og spenningen over:



Hjelper dette?

[Mr.Q]

En bipolar transistor er koplet inn i et forsterkertrinn slik som vist på figur 1.3. Spenningskilden

U_CC = 12 V, U_CE = 5 V, U_RE = 2 V, U_BE= 0,7 V.

U_CE er nok spenning fra Kollektor (Collector) til Emitter,U_BE= 0,7 V er nok spenning fra Base til Emitter.



Det er brukt amerikanske symboler så forkortelsene er nok amerikansk, ikke norsk.



U_CC = 12 V og U_RE = 2 V har jeg ikke skjønt enda, men jeg er rimelig sikker på at U_CC = 12 V er spenningen i hele kretsen, spesielt ettesom det står V1 12 på tegningen (igjen, amerikansk)



Strømforsterkningsfaktoren h_FE = 150 og kollektorstrømmen er I_C = 3 mA. Strømmen gjennom R₂

er I₂ = 10 · I_B.

Strømforsterkningsfaktoren er hvor mye strøm som går fra Kollektor til Emitter når det kommer strøm inn på Base.



Oppgave 2 var :

Det tilføres en signalspenning på 2 mV på basis. Hva blir signalspenningen på kollektor?



Og jeg svarte :

Signalspenningen på kollektor blir 298mV.











2mV styrestrøm * 150 blir 300mV total, 300mV total minus 2mV styrestrøm blir 298mV inn på kollektor (det er så mye lettere å bare skrive det sånn enn å rote med formler...)



Men takk for svar, jeg skal prøve å regne ut resistansene en gang til.

[Chris93]

Kan ikke se noe annet enn at U_RE er noe annet enn spenningen over R_4. U_CC er batteriet i denne sammenhengen.



Så du har U_CC, U_KE og U_RE.
