Kontaktor styring, Dreieretningsvender med 2 ekstra kontaktorer/m tidsblokker


Anbefalte innlegg

Hei!



Har et spørsmål angående kontaktorstyring, finner ikke ut dette selv.



Du skal kunne trykke inn start så går motoren mot høyre til den treffer en endestopp bryter, da skal motoren stoppe og vente 3 sek og deretter starte å gå til venstre.

Den skal da dteie mot venstre til den treffer endestoppbryter nr 2, der den stopper i 3 sek og går mot høyre til den treffer endestoppbryteren "nr 1".

Den vil fortsette å gå slik til en person trykker stopp eller at et vern løser ut.



Kan noen være så snille å gi meg et svar?

Mvh Kris

Endret av MannenSomManglaKunnskap
Lenke til kommentar
Videoannonse
Annonse

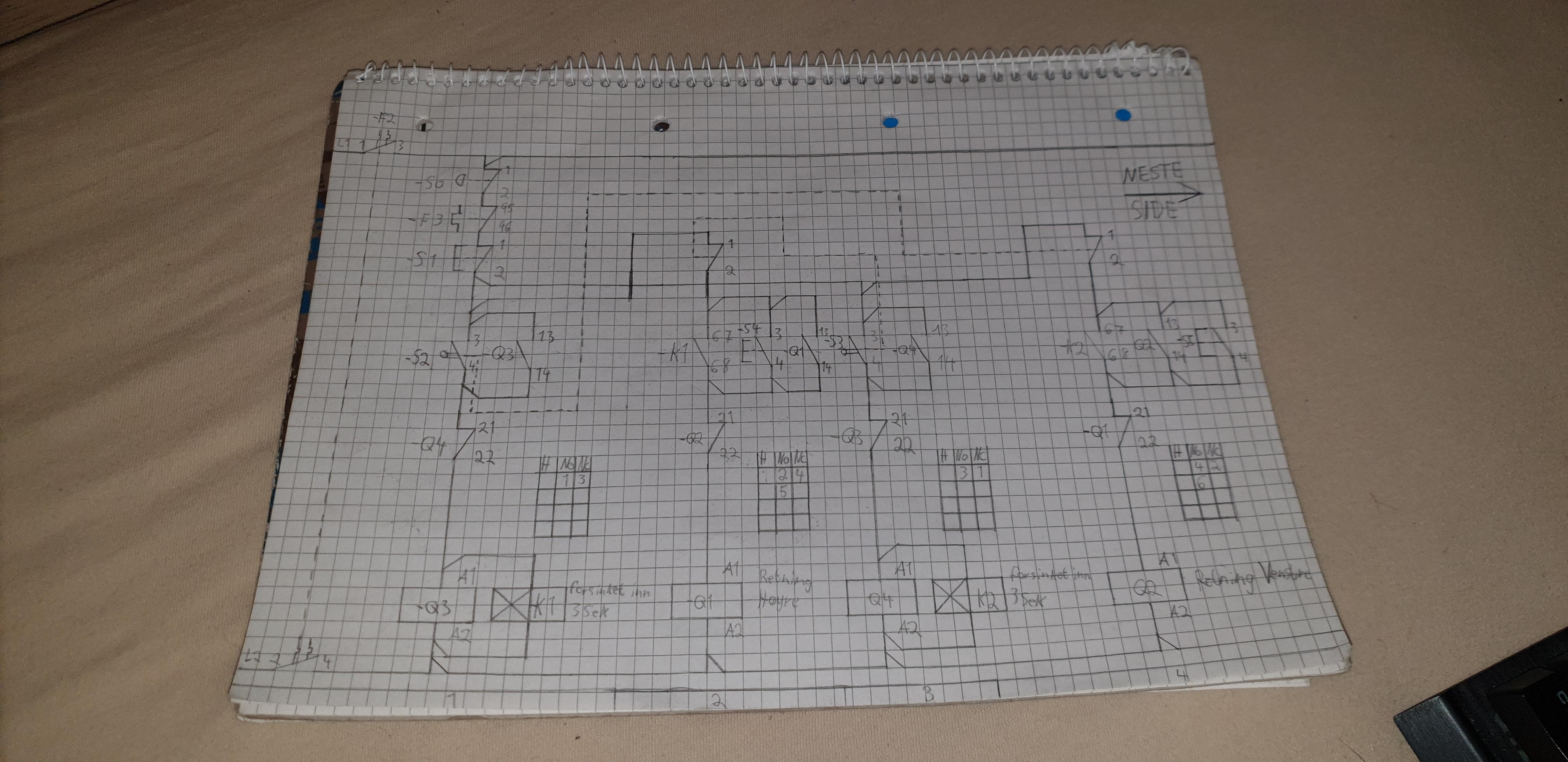

Sånn uten å ha sett logikken i helhet, så foreslås det at du skriver inn bryternes funksjon på skjemaet.

Da blir det lettere å se hva du har tenkt.



For å sette det litt på spissen : Hva om du skulle operere en kran med store verdier i løftet, og så finnes det ikke merking på brytere eller hendler (ser bort fra HMS, bransjekrav, etc) ?

Lenke til kommentar

Sånn uten å ha sett logikken i helhet, så foreslås det at du skriver inn bryternes funksjon på skjemaet.

Da blir det lettere å se hva du har tenkt.



For å sette det litt på spissen : Hva om du skulle operere en kran med store verdier i løftet, og så finnes det ikke merking på brytere eller hendler (ser bort fra HMS, bransjekrav, etc) ?

S0 er Nødstopp

F3 er motorvern

S1 er stopp

S2 og s3 er endestopp brytere

Q3 og Q1 13/14 er holdekretser "ikke avhengig av hverandre".

Q1-4 er kontaktorer, k1 og k2 er tidsblokker

Stiplet linje (mekanisk forbindelse).

Lenke til kommentar
