Jamo Classic 10 delefilter

[torstein442]

Hei, Er det noen som har noe erfaringer med Jamo Classic 10 sitt delefilter? kondensatorene i delefilteret er sprengt og jeg lurer på hvis jeg skal kjøpe ett helt nytt delefilter, hvor mange Hz det skal være på det. Eventuellt hvordan kondensatorer jeg skal kjøpe for å fikse det selv.

[Hårek]

Delefilter må være tilpasset en spesifikk modell høyttaler. Det er liten vits å bytte hele bare pga dårlige kondensatorer.

I denne tråden er det et bilde, ser det slik ut? https://www.hifisentralen.no/forumet/hi-fi-generelt/75779-jamo-classic-10-a.html

Man må lese hva det står på komponentene. Det er kapasitans og spenning som er viktig. F.eks 10 uF 100V. Også er det noen ganger brukt bipolare elektrolytter.

Komponenter kan man f.eks kjøpe på eBay. Ellers er det folk som reparerer slik, har hørt om en i Stavanger.

[sedsberg]

Hvis du skal bytte kondensatorer så må du for guds (eller allahs) skyld ikke bruke vanlige elektrolytter!

[torstein442]

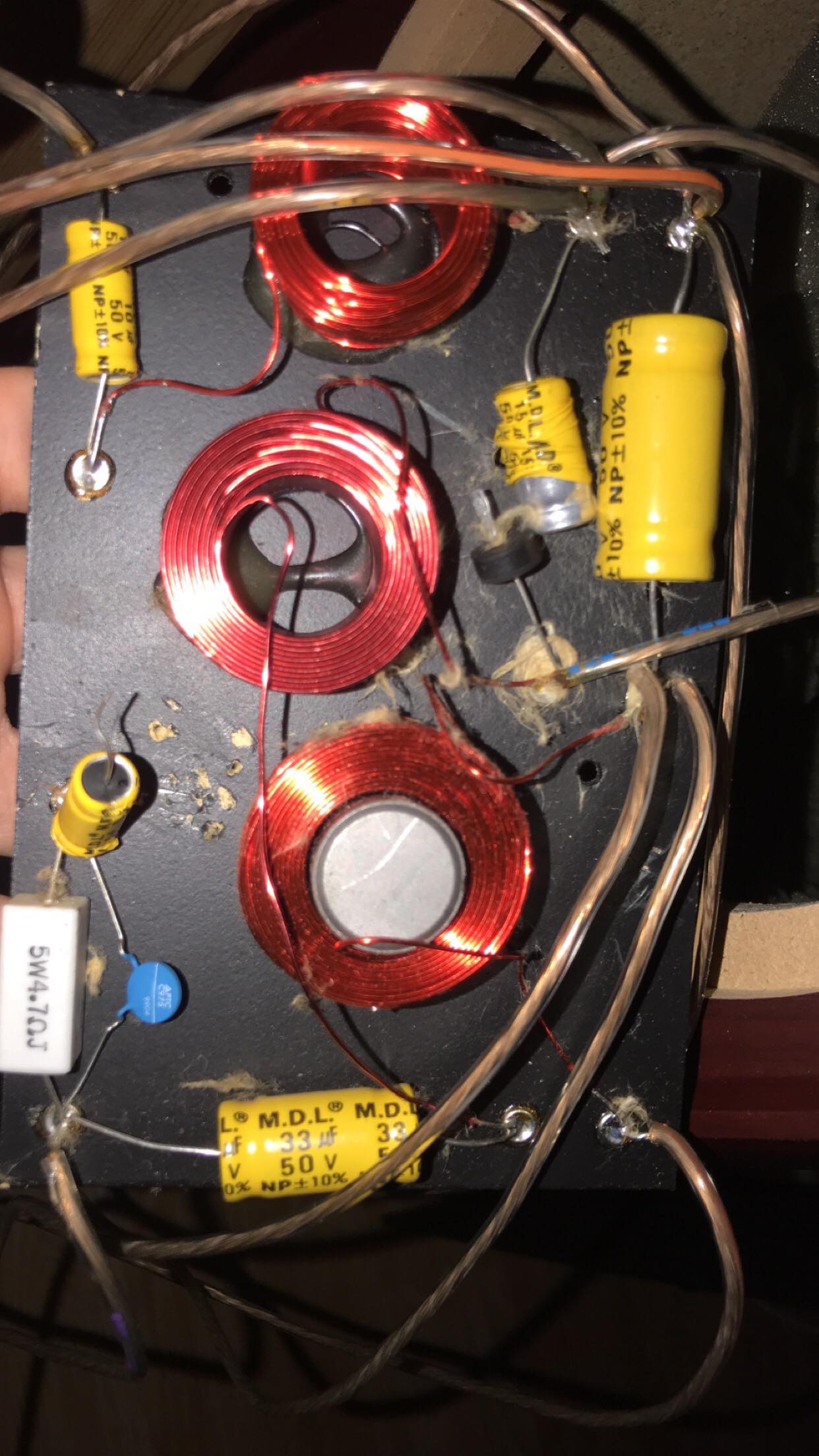

Hårek: Det er likt det på bildet men andre kondensatorer



sedsberg: Hvilke typer skal jeg bruke da?

Endret 26. desember 2018 av torstein442

[sedsberg]

Bipolare eller andre typer som ikke har polaritet. De gule på bildet der er bipolare.



Den sprengte ser ut som 15uF og 50V.

Endret 26. desember 2018 av sedsberg

[torstein442]

Må man ha 50v eller kan man ha mer?

[sedsberg]

Du kan gå opp i spenning men da vil fysisk størrelse også øke. Kapasitansen (uF) må være lik da det er denne som bestemmer frekvensen.

Endret 26. desember 2018 av sedsberg

[Luske_Ludvig]

Hei jeg hadde byttet alle kondensatorene med polypropylen-typen for å få bedre lyd. Ellers ser delefiler ganske OK ut med luftspoler.

Kondensatorene som er vist på bildet ditt er av billig elektrolytt-typen. Disse låter dårlig og i tillegg tørker ut med tiden og vil endre til lavere verdi.



Biltema hadde polypropylen før til en ok penge. Vet ikke hvor folket nå handler. Ebay er vell nevnt.

[sedsberg]

dynabel.no har noe, men utvalget så labert ut sist jeg sjekka.

[torstein442]

Har polypropylen-kondensatorene polaritet da?

[Luske_Ludvig]

Nix. De tåler typsik 400V. Har dog benyttet en sånn høytalerkondensator som fasekondensator på en blandemaskin og annet. Det tåler de ikke.

[torstein442]

er det disse da? https://www.elfadistrelec.no/no/passive-komponenter/kondensatorer/filmkondensatorer/radielle-polypropylenkondensatorer/c/cat-DNAV_PL_03020405?q=*&filter_Category4=Radielle+polypropylenkondensatorer&filter_Category3=Filmkondensatorer&filter_Buyable=1&filter_Kapasitans~~uF=6.8&filter_Kapasitans~~uF=15&pageSize=100

[Luske_Ludvig]

Nai, men disse: http://www.dynabel.no/selvbygg/delefilterkomponenter/kondensatorer/polypropylen

[sedsberg]

Om de ikke har på 15uF så kan du ta en på 10 og en på 4,7 og koble i paralell.



Edit: Forutsatt at den gamle faktisk var 15uF selvsagt.

Endret 26. desember 2018 av sedsberg

[Luske_Ludvig]

Altså en elektrolytt på 10 og en pp på 4,7

[sedsberg]

Altså en elektrolytt på 10 og en pp på 4,7

Kan ikke begge være PP?

[torstein442]

tenkte jeg skulle bytte ut alle kondensatorene, finnes det pp med høyere uF, eller er 10 maks?

[Luske_Ludvig]

Hei,



har studert bildet ditt og googlet litt og har funnet ut at du har et delefilter med skjema som vedlegg. (Sjekk at alle verdier stemmer med det som jeg har tegnet. Verdi på spolene kan vanligvis ikke leses av, det er ok og spolene kan stå.)



Du har Biwire terminal inn på høyttaler:

• HF forsyner diskant og mid
• LF forsyner de to 8" bassene

BASS:

Komponenter i diskantkrets er mest kritisk. Derfor hadde jeg ikke prioritert å byttet bytte 72uF kondensator i bassen med en Polypropylen (PP). Evt. kan den byttes med en ny frisk elektrolytt, da den eksisterende kan ha tørket ut.



Mid:

4,7 uF kondensator er vell den som er sprengt og må byttes. Her kan du sette på en ny 4,7 uF PP.

33uF: Her ville jeg satt på en 33uF av polyestertypen. Siden dette er til Mid, så er polyester ok.



Diskant:

Her hadde jeg byttet til nye 6.8uF og 10uF i PP.



Sedsberg nevnte lenger oppe at du kan parallellkoble kondensatorer, PP og elektrolytt. Dette er bare rasjonelt (kost/ nytte) for verdier over 10uF.

Endret 27. desember 2018 av Luske_Ludvig

[torstein442]

Kan jeg bruke polyester slike som disse?

http://www.dynabel.no/selvbygg/delefilterkomponenter/kondensatorer/polyester/kondensator-polyester-15uf

[Luske_Ludvig]

De du linker til er helt super. Men ville brukt forskjellige kvaliteter. Polypropylen i diskant, Polyester i mellomtone og elektrolytt i bass:





På diskant (High på skjema) ville jeg brukt polypropylen, selv om de er litt dyrer. Men det går helt sikkert fint med polyester. 6,8 og 10 uF



På Mellomtone (Mid på skjema) ville jeg brukt polyester. 33uF og 4,7 uF.



På bass (Low) kan du helt fint bruke elektrolytt 72uF. (Du kan bruke polyester her, da de er mer holbare, men elektrolytt holder fint ut pensjonisttilværelsen til disse høytalerne i minst 15 år.)



Husk å sjekke at verdiene på ditt delefilter stemmer med mitt skjema.
