VG1 automasjon programmering START/STOPP av motor

[sykkapac]

Sliter litt med å få til en programmering av start/stopp av motor, trenger litt veiledning for å få dette til.



Ett spørsmål dukket opp: hvordan får jeg start/(nød)stopp til å holde seg på plass når jeg trykker den? Regner med de skal på make/break men må holde de inne for at de skal holde seg på plass.



EDIT: bruk RS (latching relay block)



styrestrøm/hovedstrøm tegninger: https://ndla.no/nb/node/142154?fag=43

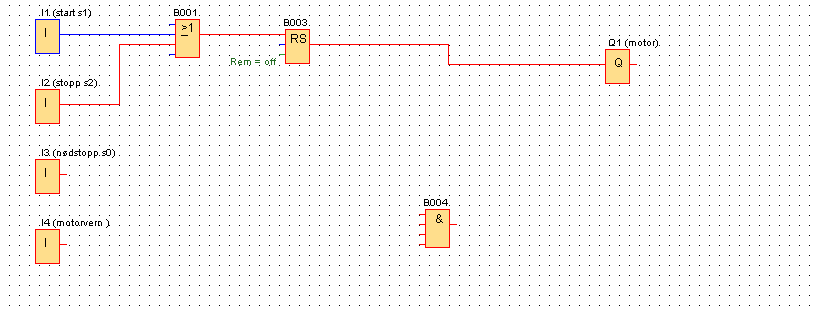

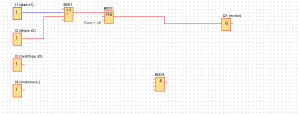

https://imgur.com/a/g9wCYwB (bilde av "forsøk")

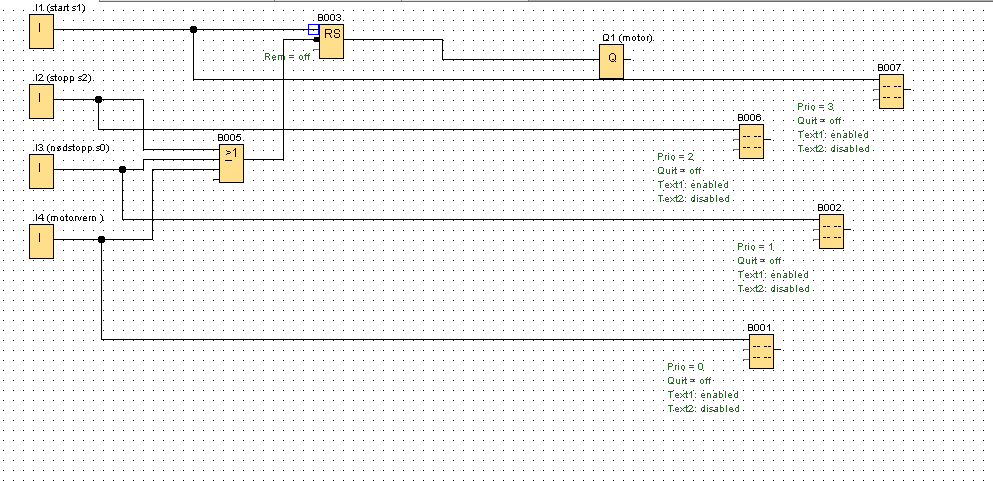

EDIT: oppdatert programmering. Motorvern og nødstopp (Switch) koblet til ELLER/OR blokk fungerer ikke.



EDIT2: Motorvern, nødstopp, stopp på break, men koblet til AND/og blokk. Fungerer.



Edit3: Tekstblokker fungerer bare når jeg holder inne knappene.

Endret 17. august 2018 av sykkapac

[Salvesen.]

Typisk bruker en vipper til dette, da har du typisk en set og en reset. Så start setter vippen mens stopp resetter vippen. Det er også god skikk å bruke ett flag til vippen og så setter flagget utgangen.

[sykkapac]

Denne løsning funker ikke da jeg bruker funksjons blokk diagram, men takk for svar!

[Salvesen.]

Denne løsning funker ikke da jeg bruker funksjons blokk diagram, men takk for svar!

Du finner tilsvarende blokker her også mener jeg, bare se i biblioteket:)

[sykkapac]

Helt sikkert, men har bare aldri sett denne løsningen i bruk, men er nok samme prinsipp så skal prøve meg frem.

Endret 17. august 2018 av sykkapac

[Salvesen.]

Helt sikkert, men har bare aldri sett denne løsningen i bruk, men er nok samme prinsipp så skal prøve meg frem.

Jeg har ikke brukt funksjonblokk siden fagprøven og noen opphaver på universitetet. Abb bruker vell noe lignende på noen av deres systemer men ellers har det vært lite i bruk på mine arbeisplasser:)

[sykkapac]

Jeg har ikke brukt funksjonblokk siden fagprøven og noen opphaver på universitetet. Abb bruker vell noe lignende på noen av deres systemer men ellers har det vært lite i bruk på mine arbeisplasser:)

Er nok mer vanlig, ja. Må være ærlig å si at jeg har alltid ligget langt bak når det gjeller PLS biten. En såkaldt "RS" (Latching relay) blokk fikset problemet, men etter jeg trykker på startknappen kan jeg ikke trykke av med stopp.



edit: hmm når jeg tenker meg om bryter den bare sin egen ledning her..



edit2: Funker når jeg tok stopp ledningen rett til RS blokken.. men da måtte jeg invertere (gjøre signal til motsatt). Forstår ikke helt hvorfor jeg må invertere her.

Endret 17. august 2018 av sykkapac

[uzbadLerin]

Bakgrunnen for at du må invertere signalet står forklart på https://ndla.no/nb/node/142154?fag=43



Tallene som står i skjemaet er tilkoblingsskruene sitt nummer. De forskjellige komponenters tilkoblingsskruer er merket med disse tallene. For eksempel en grønn bryter som er normalt åpen (NO), har alltid tallene 3 og 4. En rød stoppbryter som er normalt lukket (NC) har alltid tallene 1 og 2.



Se https://ndla.no/nb/node/142194?fag=43 for videre forklaring av bryterene.

[sykkapac]

Bakgrunnen for at du må invertere signalet står forklart på https://ndla.no/nb/node/142154?fag=43





Se https://ndla.no/nb/node/142194?fag=43 for videre forklaring av bryterene.

Trodde det var nok å ha stopp bryteren som NC, men inverter funksjonen viser vell at det er ledningen til motoren som skal slutte når jeg bruker knappen. I praksis så kobler man en holdekontakt, er RS blokk et alternativ eller skal det programmeres? Endret 17. august 2018 av sykkapac

[Salvesen.]

Ser ut som det løser seg for deg, det er bra.



Ang PLS, det er noe en må bruke for å lære seg. Det er spesielt viktig å lære seg hvordan PLS'en leser programmet, da er det lettere å forstå hvordan en må bygge det opp. I tillegg har "alle" de forskjellige leverandørene egne blokker og spesial ting som en bare må lese seg til å forstå i hjelpedokumentet til programmet.

[sykkapac]



Endret 17. august 2018 av sykkapac

[arne22]

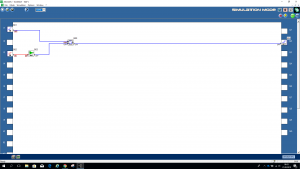

SR-Vippa finnes jo både i ladder og i funksjonsblokk. Her er en skjermdump fra SR vippe i funksjonsblokk. Skal man ta med en nødstopp så behøves det vel en ekstra "eller" etter den inverterte inngangen. Grunnen til at den er invertert er at "stopp-bryter" vanligvis er "normally closed". Nødstopp kan vel ellers også heller kobles opp "fysisk" via kabling. Ellers når det gjelder å lære seg PLS så er jeg helt enig med Salvesen over. PLS programmering er som sykling, svømming og fotball. Det er kjempe-enkelt når man først kan det, og ikke helt så enkelt før man får erfaring og rutine. Zeliosoft kan ellers laster ned gratis og den inneholder en simulator.

Endret 21. august 2018 av arne22
