Hjelp til rekkeklemmetabell

[Pumpemannen]

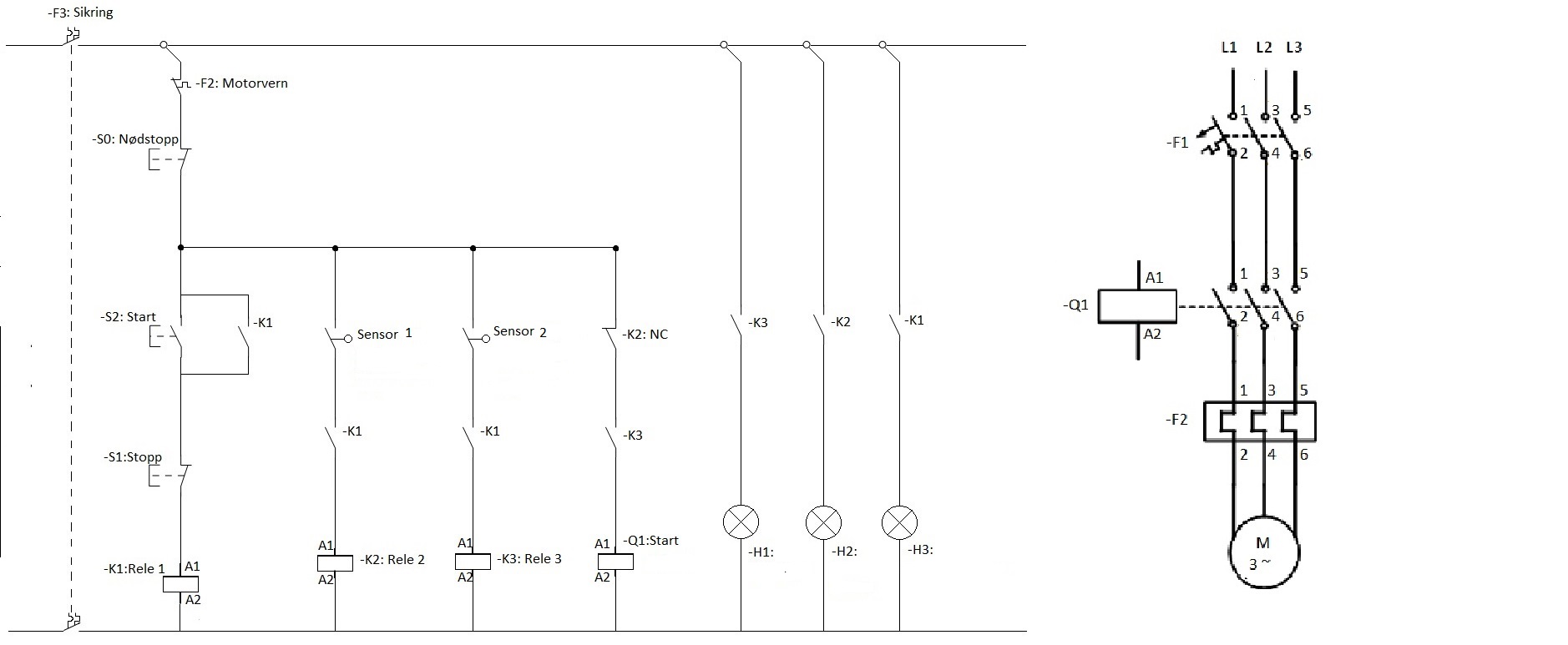

Hei, har tegnet skjema for et start/stopp-system for en motor.



- Sensor 2 slår inn: start motor

- Sensor 1 slår inn: motoren stopper og kan ikke gå før sensoren går lav igjen.



Tatt i bruk 3 hjelpe-releer til styrestrømmen og en kontaktor til motoren.

Er ganske ny når det kommer til styre/hovedstrøm- skjemaer og kunne derfor trengt litt hjelp.



- Ser skjemaene mine riktige ut??



Ellers er egentlig hovedspørsmålet mitt hvordan jeg skal lage rekkeklemmetabell samt tabell for interne koblinger? Her er jeg helt tom.



Takk for hjelp!

[Hårek]

Det holder med en tråd. Denne stenges da du har laget en ny: https://www.diskusjon.no/index.php?showtopic=1818761&hl=
